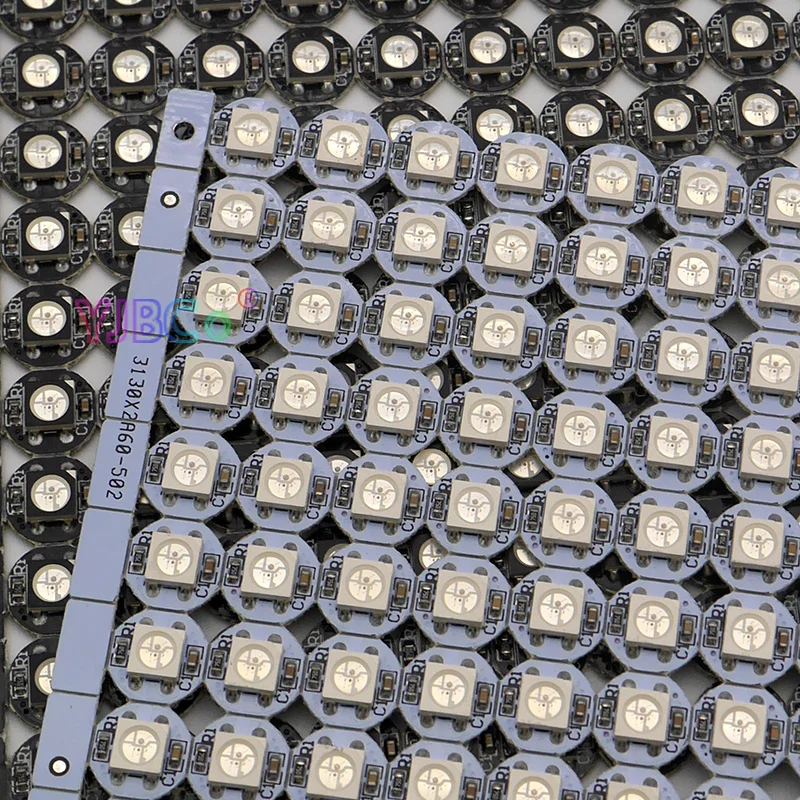

Dissipador de Calor Peças Chip & 5v 5050 Rgb Ws2811 ic Ingebouwde Pixels Módulos 100 Ws2812b Ws2812 Led

R$ 85,67

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0
SKU: A5262329E Categorias: , ,

Módulos de LED

Comprar online Módulos de LED Aproveite as Ofertas para Dissipador de Calor Peças Chip & 5v 5050 Rgb Ws2811 ic Ingebouwde Pixels Módulos 100 Ws2812b Ws2812 Led

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca Yjbco
Origem CN (origem)
Certificado CCC
Certificado CE
Certificado Rohs
Número do Modelo Ws2812b
Comprimento 5050
Características Ws2812b
Tensão 5V
Altura 5050
Largura 5050

Função do PINO

NO.

Símbolo

Descrição da função

1

VDD

Fonte de alimentação LEVOU

2

DOUT

Controle de sinal de saída de dados

3

VSS

Chão

4

DIN

Controle de entrada de sinal de dados

Absolutas Classificações Máximo

Prameter

Símbolo

Classificações

Unidade

Fonte de alimentação de tensão

VDD

+ 3.5 ~ + 5.3

V

Tensão de entrada

VEU

-0.5 vvdd + 0.5

V

Temperatura de operação de junção

Topt

-25 + + 80

Faixa de temperatura de armazenamento

Tstg

-40 ~ + 105

Características elétricas(TUM=-20 + + 70, vDD= 4.5 5.5v, vSS= 0v, salvo indicação em contrário)

Prameter

Smybol

Condições

Min

Tpa

Max

Unidade

Corrente de entrada

EUEU

VEU= VDD/VSS

--

--

± 1

?A

Nível de tensão de entrada

VIH

DEM, DEFINIR

0.7VDD

--

--

V

VIL

DEM, DEFINIR

--

--

0.3 VDD

V

Tensão de histerese

VH

DEM, DEFINIR

--

0.35

--

V

Características de comutação(TUM=-20 + + 70, vDD= 4.5 5.5v, vSS= 0v, salvo indicação em contrário)

Prameter

Símbolo

Condição

Min

Tpa

Max

Unidade

Tempo de atraso de transmissão

TPLZ

Cl = 15pf, din?

Dout, rl = 10kΩ

--

--

300

Ns

Tempo de queda

TTHZ

Cl = 300pf, outr/outg/outb

--

--

120

?s

Capcity entrada

CEU

--

--

--

15

PF

RGB IC parâmetro característico

Emissor de cor

Modelo

Comprimento de onda (nm)

Intensidade luminosa (mcd)

Tensão (V)

Vermelho

13CBAUP

620-625

390-420

2.0-2.2

Verde

13CGAUP

522-525

660-720

3.0-3.4

Azul

10R1MUX

465-467

180-200

3.0-3.4

A transferência de dadosTempo(TH + TL=1.25µs ± 600ns)

T0H

0 código, tempo de alta tensão

0.4us

± 150ns

T1H

1 código, tempo de alta tensão

0.8us

± 150ns

T0L

0 código, tempo de baixa tensão

0.85us

± 150ns

T1L

1 código, tempo de baixa tensão

0.45us

± 150ns

RES

O tempo de baixa tensão

Acima 50µs

I. características e benefícios

L proteção de conexão reversa inteligente, a conexão reversa da fonte de alimentação não danifica o ic.

L o circuito de controle e o led compartilham a única fonte de energia.

L circuito de controle e chip rgb são integrados em um pacote de 5050 componentes, formar um controle completo do ponto de pixel.

L built-in circuito de remodelação de sinal, após a onda de remodelação para o próximo driver, garantir a distorção de forma de onda não se acumular.

L built-in circuito de restauração elétrica e energia perdido circuito de restauração.

L cada pixel das três cores primárias pode alcançar 256 de exibição de brilho, completou 16777216 cores de exibição a cores completas, e freqüência de varredura não inferior a 400 hz/s.

L sinal de transmissão de porta em cascata pela única linha.

L qualquer dois pontos a distância mais de 5m sinal de transmissão sem qualquer circuito de aumento.

L quando a taxa de atualização é 30fps, número de cascata não são menos pontos than1024.

L enviar dados a velocidades de 800kbps.

L a cor da luz era altamente consistente, eficaz na redução de custos ..

II. Aplicações

L módulo de cor cheia, luzes macias de cor cheia uma tira da lâmpada.

L conduziu a iluminação decorativa, tela irregular video conduzida interna/exterior.

III. descrição Geral

Ws2812b é uma fonte de luz led de controle inteligente que o circuito de controle e chip rgb são integrados em um pacote de 5050 componentes. Ele interno inclui trava de dados de porta digital inteligente e sinal de remodelação de circuito de unidade de amplificação. Igualmente incluir um oscilador interno da precisão e uma parte constante programável do controle de curre-nt da tensão 12v, assegurando eficazmente a altura clara da cor do ponto do pixel consistente.

O protocolo de transferência de dados usa o único modo de comunicação nzr. Após o pixel power-on redefinir, a porta din receber dados do controlador, o primeiro pixel coletar dados iniciais 24bit então enviado para a trava de dados internos, os outros dados que remodelam pelo sinal interno que remodelam o circuito de amplificação enviado para o próximo pixel em cascata através da porta do fazer. Após a transmissão para cada pixel, o sinal para reduzir 24bit. O pixel adota a tecnologia de transmissão de resha-ping automática, fazendo o número da cascata do pixel não é limitado a transmissão do sinal, depende somente da velocidade da transmissão do sinal.

Led com baixa tensão de condução, proteção ambiental e economia de energia, alto brilho, ângulo de dispersão é grande, boa consistência, baixa potência, longa vida e outras vantagens. O chip de controle integrado no diodo emissor de luz acima tornando-se circuito mais simples, pequeno volume, instalação conveniente.

I. características e benefícios

L proteção de conexão reversa inteligente, a conexão reversa da fonte de alimentação não danifica o ic.

L o circuito de controle e o led compartilham a única fonte de energia.

L circuito de controle e chip rgb são integrados em um pacote de 5050 componentes, formar um controle completo do ponto de pixel.

L built-in circuito de remodelação de sinal, após a onda de remodelação para o próximo driver, garantir a distorção de forma de onda não se acumular.

L built-in circuito de restauração elétrica e energia perdido circuito de restauração.

L cada pixel das três cores primárias pode alcançar 256 de exibição de brilho, completou 16777216 cores de exibição a cores completas, e freqüência de varredura não inferior a 400 hz/s.

L sinal de transmissão de porta em cascata pela única linha.

L qualquer dois pontos a distância mais de 5m sinal de transmissão sem qualquer circuito de aumento.

L quando a taxa de atualização é 30fps, número de cascata não são menos pontos than1024.

L enviar dados a velocidades de 800kbps.

L a cor da luz era altamente consistente, eficaz na redução de custos ..

II. Aplicações

L módulo de cor cheia, luzes macias de cor cheia uma tira da lâmpada.

L conduziu a iluminação decorativa, tela irregular video conduzida interna/exterior.

III. descrição Geral

Ws2812b é uma fonte de luz led de controle inteligente que o circuito de controle e chip rgb são integrados em um pacote de 5050 componentes. Ele interno inclui trava de dados de porta digital inteligente e sinal de remodelação de circuito de unidade de amplificação. Igualmente incluir um oscilador interno da precisão e uma parte constante programável do controle de curre-nt da tensão 12v, assegurando eficazmente a altura clara da cor do ponto do pixel consistente.

O protocolo de transferência de dados usa o único modo de comunicação nzr. Após o pixel power-on redefinir, a porta din receber dados do controlador, o primeiro pixel coletar dados iniciais 24bit então enviado para a trava de dados internos, os outros dados que remodelam pelo sinal interno que remodelam o circuito de amplificação enviado para o próximo pixel em cascata através da porta do fazer. Após a transmissão para cada pixel, o sinal para reduzir 24bit. O pixel adota a tecnologia de transmissão de resha-ping automática, fazendo o número da cascata do pixel não é limitado a transmissão do sinal, depende somente da velocidade da transmissão do sinal.

Led com baixa tensão de condução, proteção ambiental e economia de energia, alto brilho, ângulo de dispersão é grande, boa consistência, baixa potência, longa vida e outras vantagens. O chip de controle integrado no diodo emissor de luz acima tornando-se circuito mais simples, pequeno volume, instalação conveniente.

Pacote Inclui:

100Pcs WS2812B CHIP

1. Módulos de Led - Largura : 5050

dissipador de calor 5v 5050 rgb ws2811 ic ingebouwde pixels módulos
