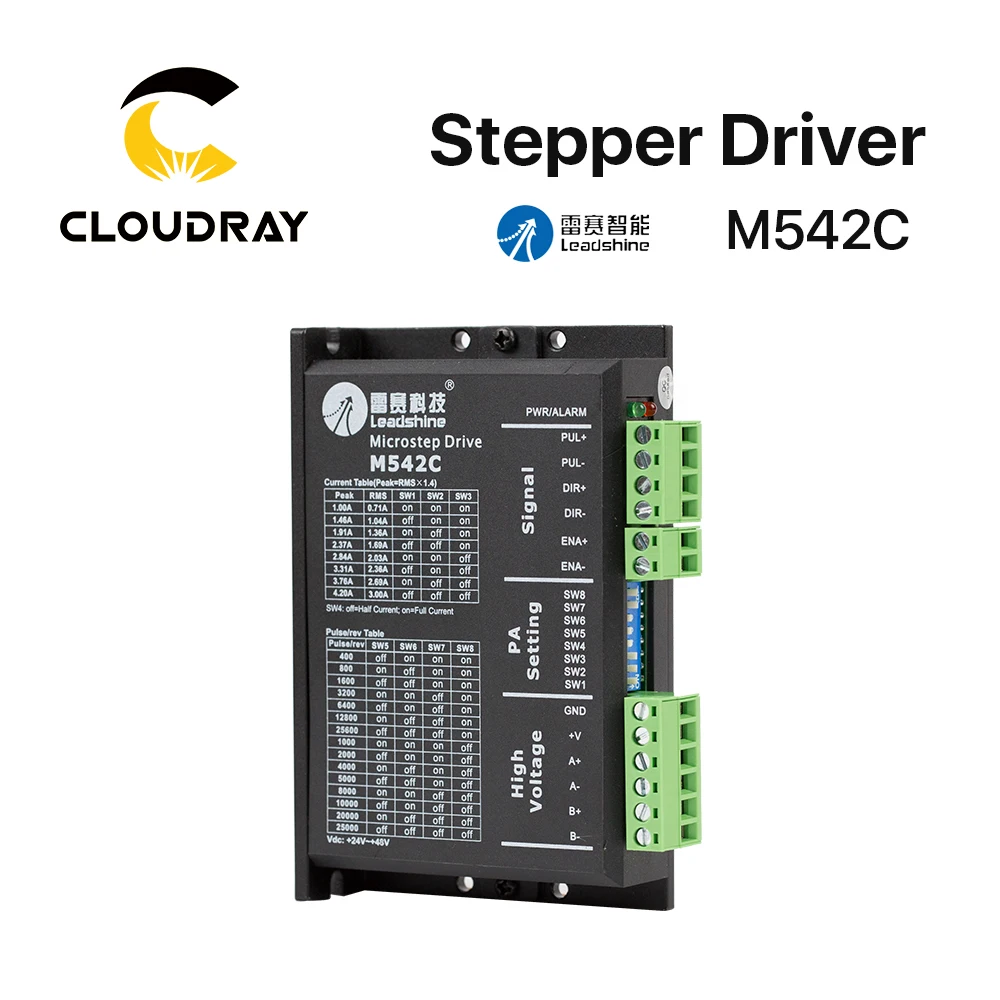

Cloudray Leadshine Driver Passo Fase M542c 20-50 Vac 1.0-4.2a 2

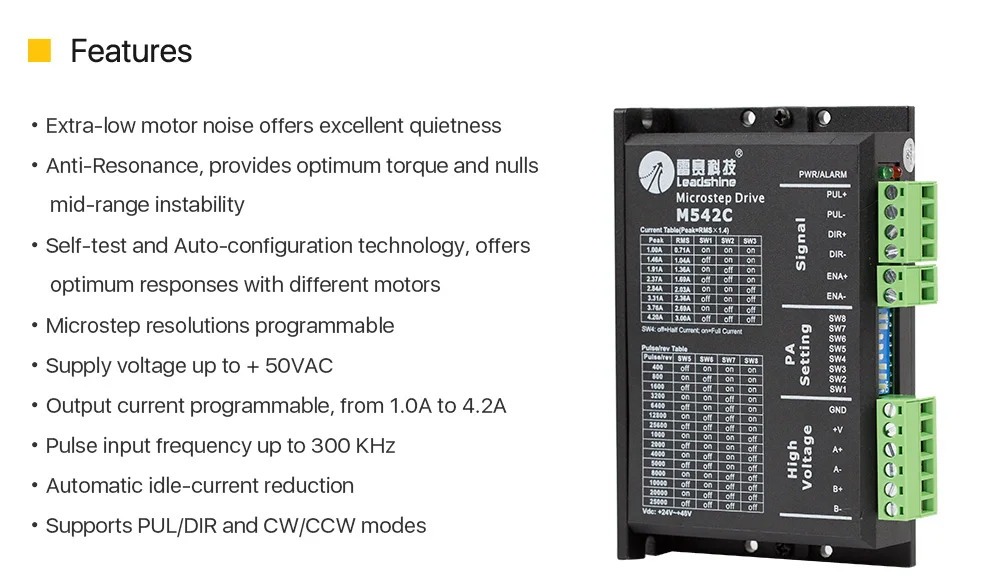

1. Acionador do Motor – Output Current : 1.0-4.2a

2. High Quality Stepper Driver M542 – Modelo Número : M542c

Parâmetros	M542c
	Min	Típico	Max	Unidade
Corrente de saída	1.0	–	4.2 (3.0 rms)	UM
Tensão de alimentação	20vac:	36vac.	50VAC	V
Corrente do sinal da lógica	7	10	16	MA
Freqüência de entrada de pulso	0	–	300	KHz
Revolução de passo	400		25600	Pulso/rev
Resistência de isolamento	500			MOHMS
Motores de passo adequados	Nema 16,17, 23

3. Stepper Driver – Fonte de Alimentação : dc

4. Driver M542 – Motor : Motor de Passo

5. Acionador do Motor – Marca : Cloudray

6. High Quality Stepper Driver M542 – Logic Signal Current : 7-16ma

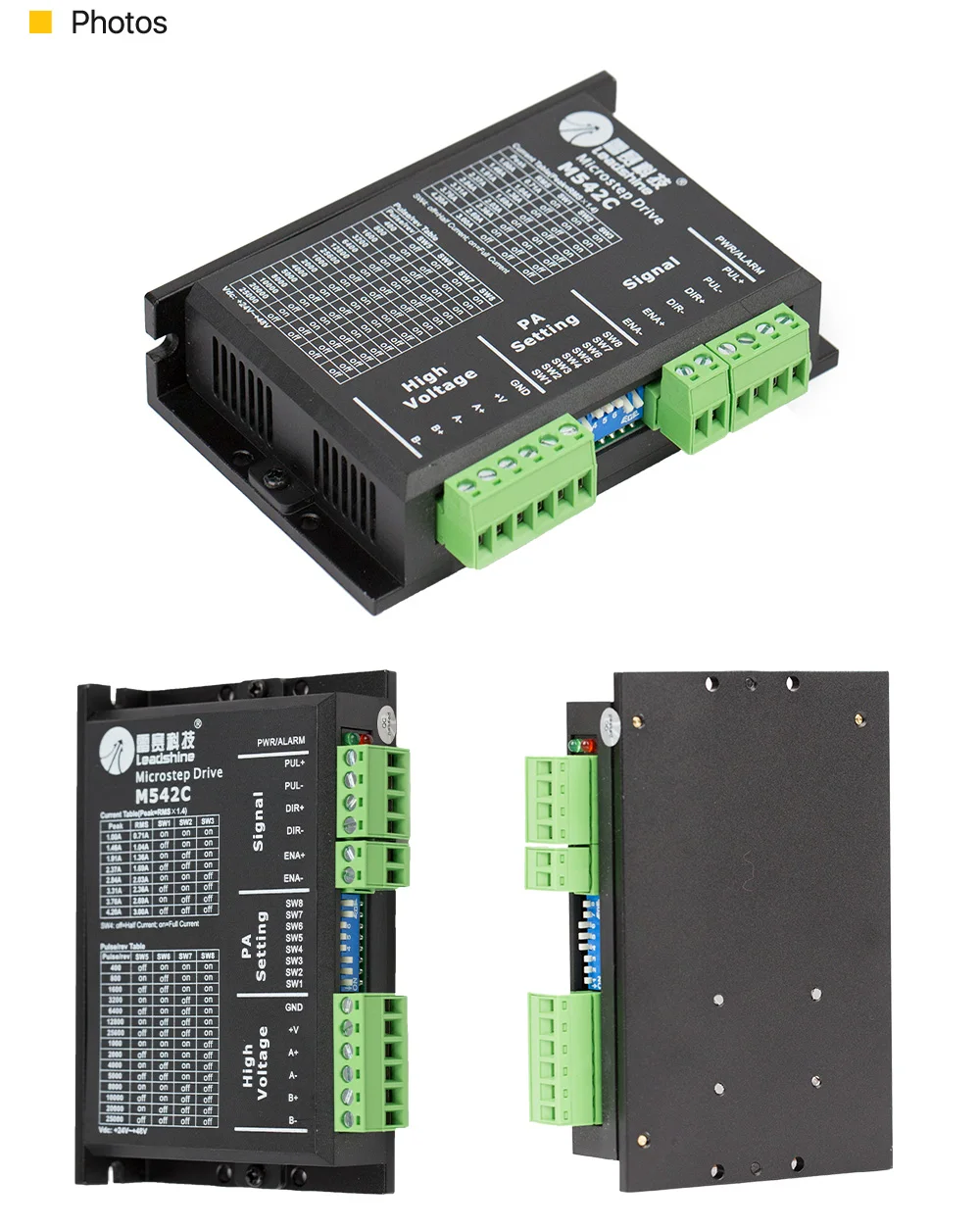

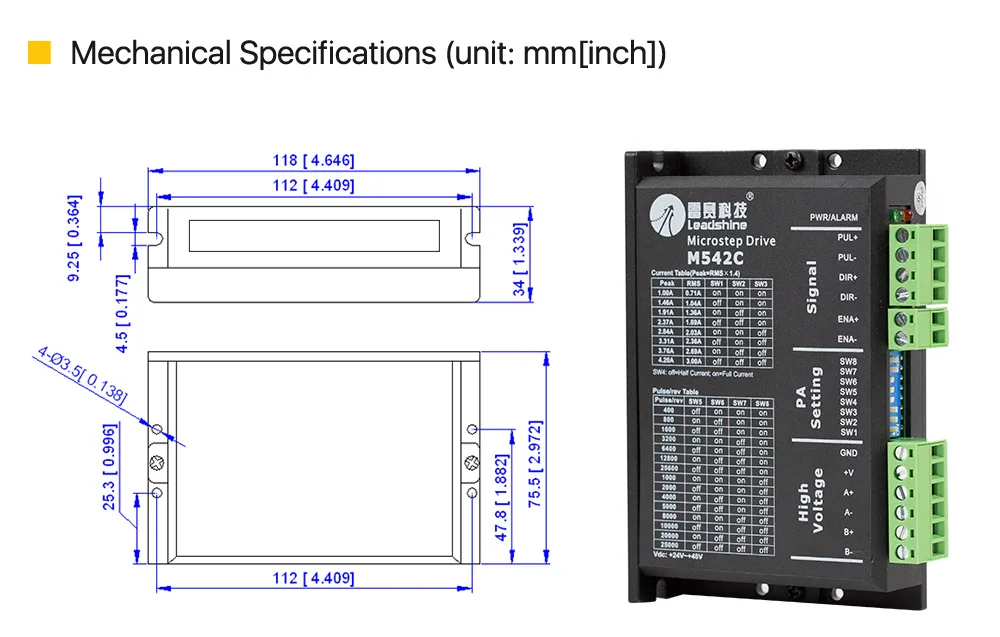

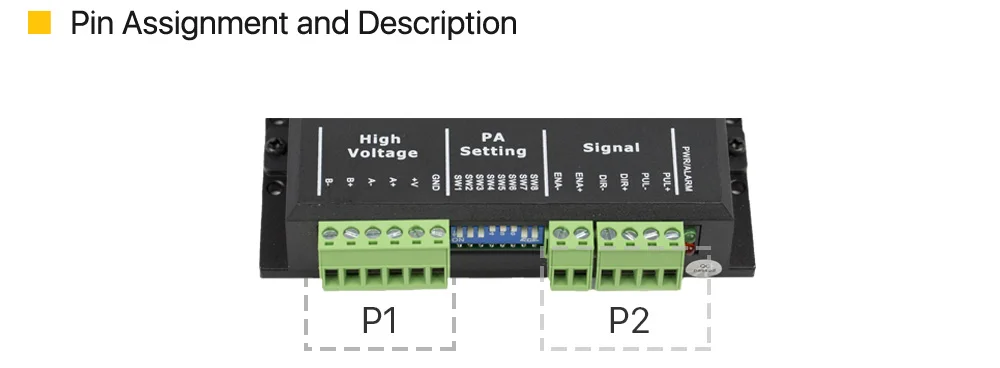

Função p1	M542c detalhes

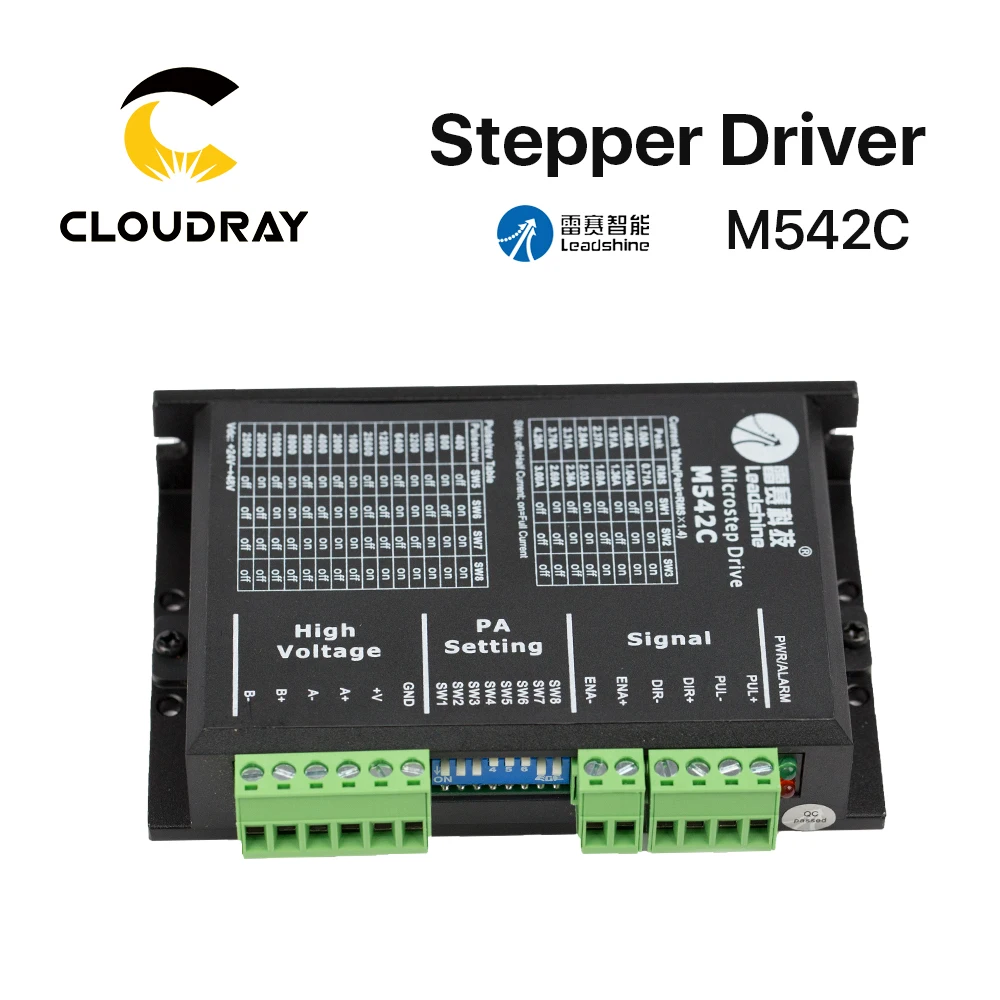

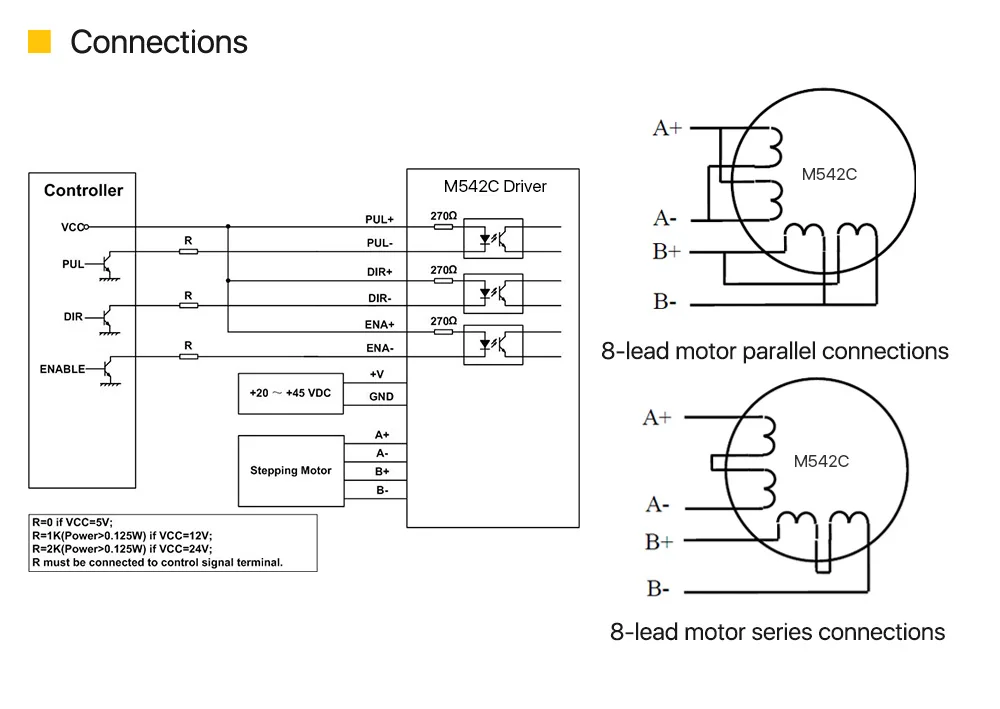

PUL +	Sinal de pulso: no único modo de pulso (pulso/direção), esta entrada representa o sinal de pulso, cada subindo ou caindo borda ativa (definido por dentro j1 jumper); 4-5 v quando PUL-HIGH, 0-0.5 v quando PUL-LOW. No modo de pulso duplo (pulso/pulso), esta entrada representa pulso no sentido horário (cw), ativo em alto nível ou baixo nível (definido por dentro j1 jumper, j2). Para uma resposta confiável, a largura do pulso deve ser maior que 1.5 & micro; s. As séries conectam resistores para a atual-limitação quando + 12 v ou + 24 v usados. O mesmo que os sinais de dir e ena.
Meu deus!
Dir + mais	Sinal de dir: no modo de único pulso, este sinal tem níveis de baixa/alta tensão, representando duas direções de rotação do motor; no modo de duplo pulso (definido por dentro j3 jumper), este sinal é pulso do contador-relógio (ccw), ativo em nível alto ou baixo (ajustado por dentro j1 jumper, j2). Para uma resposta segura do movimento, o sinal de dir deve estar à frente do sinal de pula por pelo menos 5 & micro; s. 4-5 v quando DIR-HIGH, 0-0.5 v quando DIR-LOW. Por favor, note que o sentido de rotação também está relacionado ao jogo da fiação da movimentação do motor. Trocar a conexão de dois fios para uma bobina para a unidade reverterá a direção do movimento.
DIR-
Mais uma vez.	Ativar sinal: este sinal é usado para ativar/desativar a unidade. Os sinais de alto nível (sinal de controle npn, pnp e de controle diferencial são pelo contrário, ou seja, de baixo nível para ativar.) para permitir a movimentação e de baixo nível para desabilitar a unidade. Normalmente deixado sem conexão (ativado).
Como você está

Função p2	M542c detalhes
+ Vdc + vdc	Fonte de alimentação, 20 vdc 50 vdc, incluindo flutuação de tensão e tensão emf.
GND	Terra de energia.
Um +, um-	Fase a do motor
B +, b-	Fase do motor b
