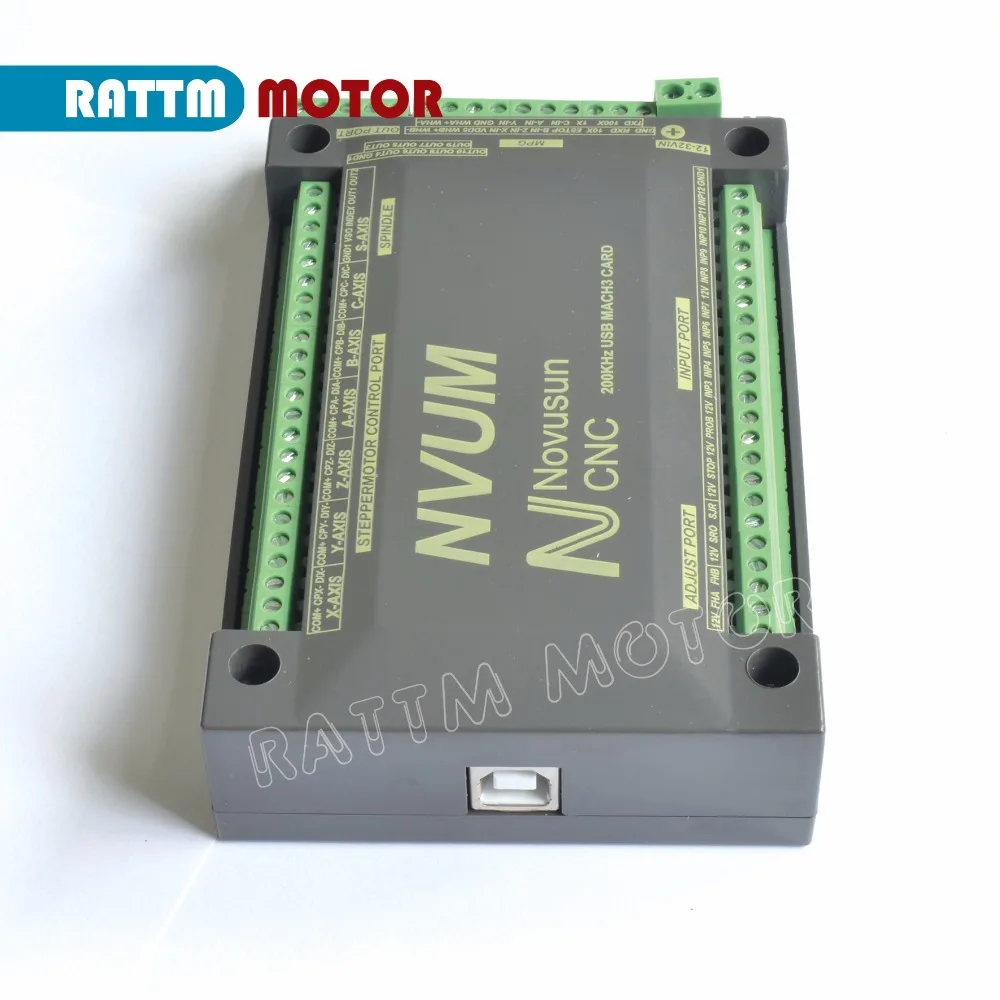

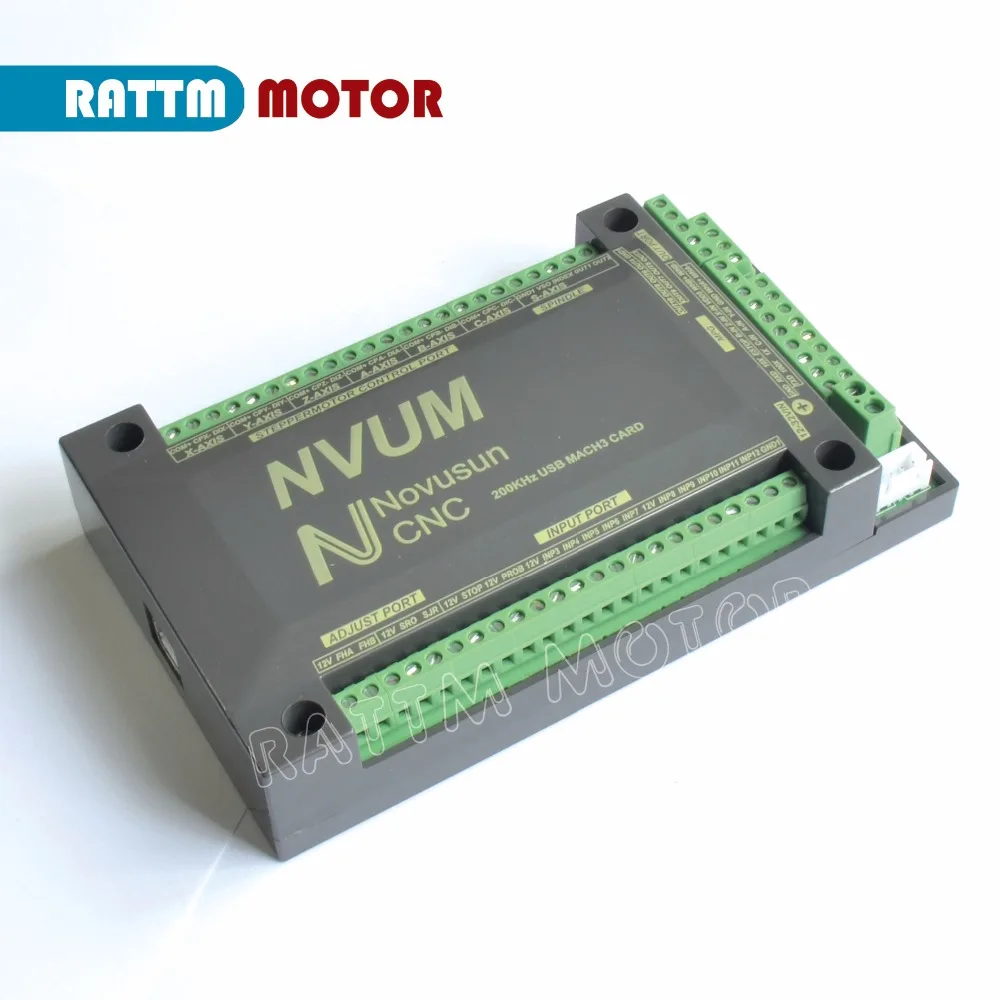

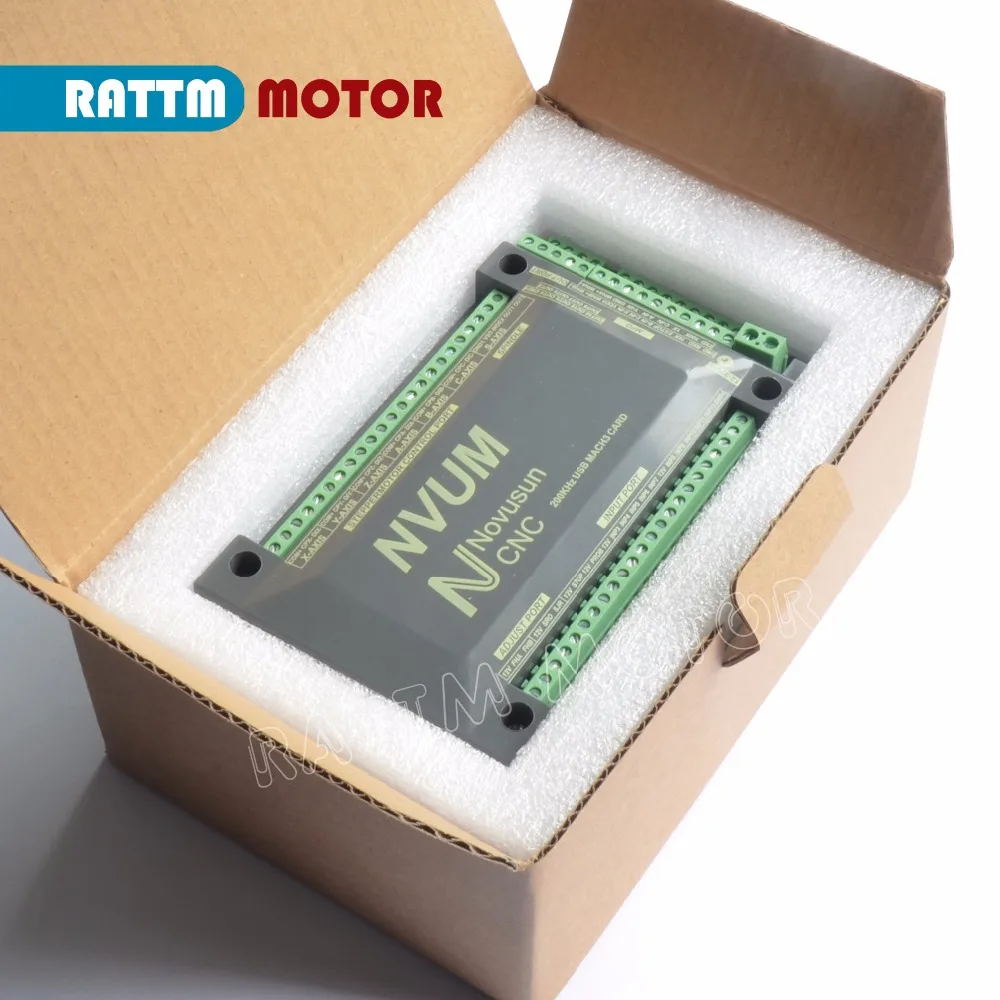

Controlador do Cnc do Cartão de Controle de Movimento do Usb Nvum Axis 4 Eixos 5 6 200 Khz Mach3 3 –

1) suporte usb;

2) 12 portas fotoelétrico isolado interface de entrada para dados digitais comuns;

3) 10 portas de interface de saída isolada fotoelétrica para dados digitais comuns;

4) 1 interface de saída analógica da velocidade do eixo do porto 0-10 v (pode mudar à saída de pwm);

5) pode suportar 3-6 sistemas de passo da linha central, saída de pulso de 200 khz para cada eixo;

6) chip de controle de movimento do braço;

7) o dispositivo principal é entrada de fonte de alimentação 12v-32vdc, corrente deve ser maior do que 0.5a;

8) compatível com entrada mpg, suporte a exibição digital mpg de nossa empresa.

9) escravo funct

2. a conexão do produto define e método

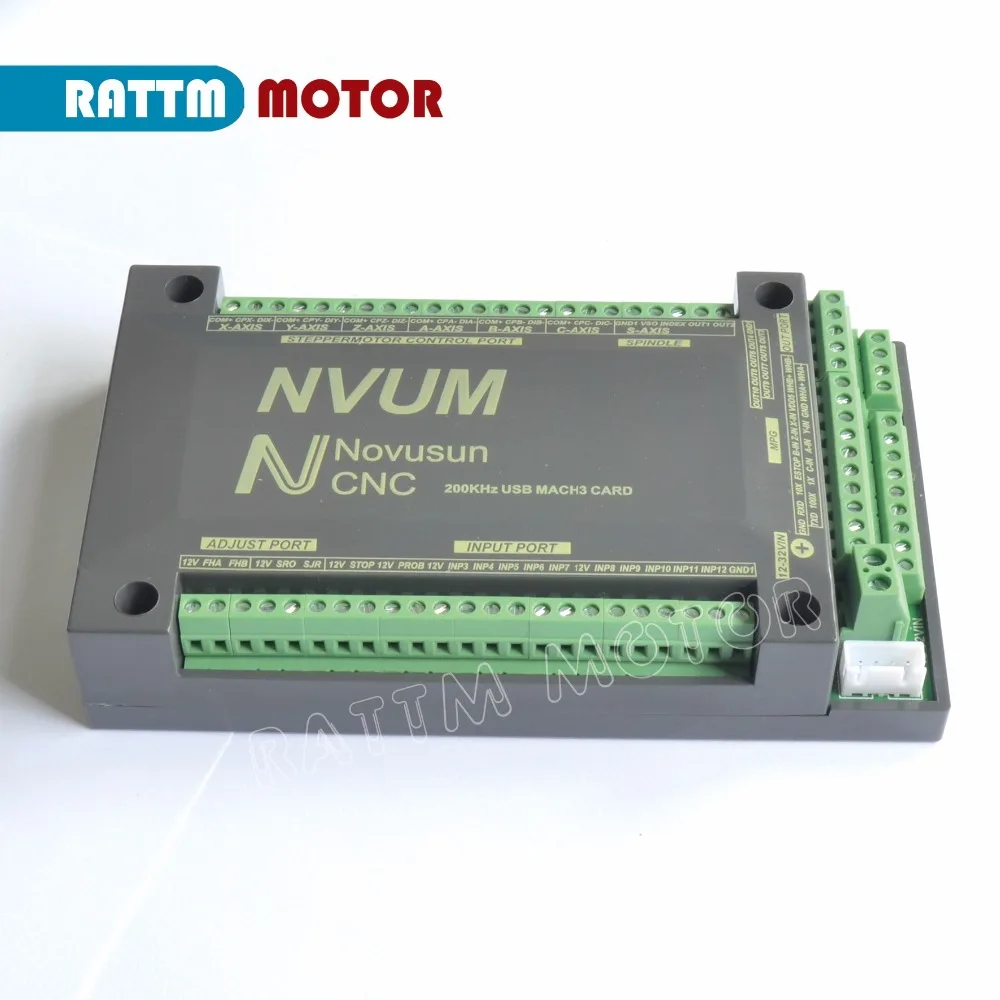

2. de Movimento do Usb Mach3 Nvum 3 – Fonte de Alimentação : dc

A conexão do controlador inclui interface de fonte de alimentação, interface de conexão usb, interface mpg, interface de saída de controle deslizante/servo, interface de saída de controle do eixo, estop e interruptor limitado e ferramenta de configuração de interface de entrada e assim por diante. Agora nós os descrevemos em detalhes como abaixo.

3. interface de controle do motor deslizante

Como a figura 2-2 mostrou, no.1 bloco de terminais é 6 interface de saída de controle de driver deslizante da linha central, da esquerda para a direita, há x, y, z, a,, b, c saída de 6 eixos, é ânodo comum, a conexão de cabo para cada eixo é com +/cp-/dir-, com é comum +, cp é pulse-, dir é direção-. conexão mostrou como figura 2-3.com + conectar com o sp + e dir +.

3. Acionador do Motor – Motor : Motor de Passo
