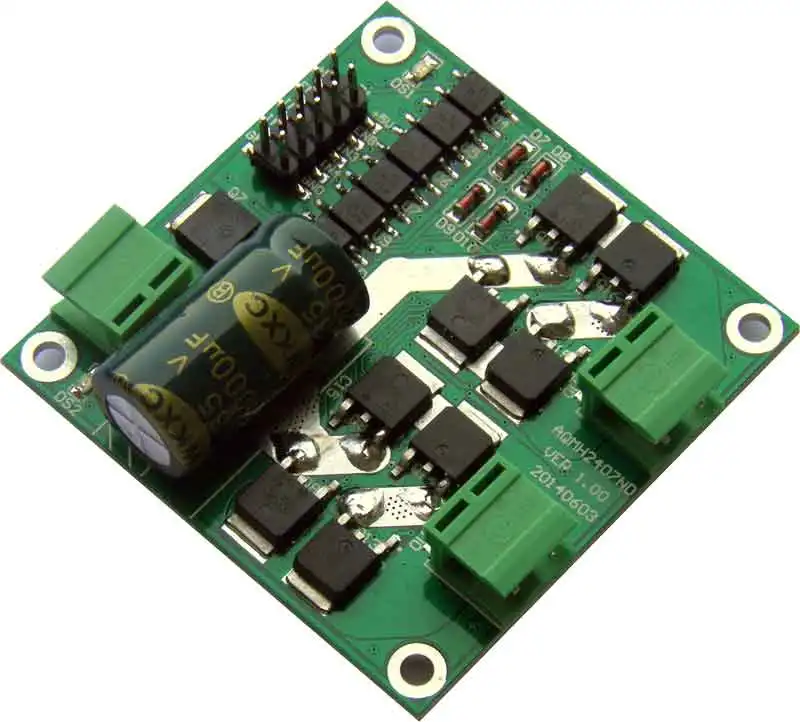

Módulo de Driver de Motor Isolamento sob a Proteção da Tensão 160 w Forma Dupla h Ponte dc L298 Lógica Optoacoplador 12 – 24 v 7a

1. L298 Motor Driver – Fonte de Alimentação : dc

2. de Motor L298 Lógica Optoacoplador Isolamento sob a Proteção da Tensão – Tensão : 24v

3. 12 24 v 7a 160 w Forma – Modelo Número : Aqmh2407nd

4. China Driver Motor Suppliers – Marca : Shabeam

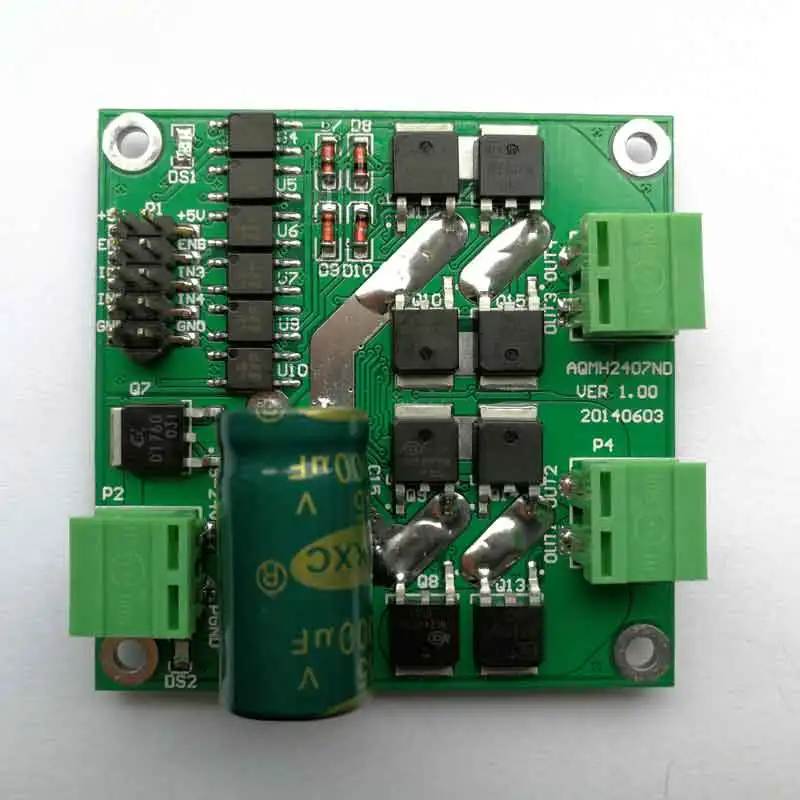

modelo: AQMH2407ND

tensão: 24 V

modo de alimentação: alimentação de DC

faixa de tensão: 6.5-27 V

corrente: 7A

modo de controle: PWM Externo, nível TTL

tipo de regulação de velocidade: ciclo de trabalho

âmbito de aplicação: Vários controles

características funcionais:

5.5 cm x 5.5 cm

apoio tensão 7 V ~ 24 V, proteção de subtensão, potência transitória supressão de interferências

interface do motor de duplo circuito, corrente nominal de saída 7A por circuito

semelhante ao L298, lógica de controle cada modo suporta três controle de linha para permitir, positivo e reverso e freio

a permitir que o sinal pode ser ligado para o PWM, o sinal de controle positivo e reverso pode ser em série interruptor de limite

o sinal de controle é impulsionado pela irrigação atual, que suporta o acionamento direto da grande maioria da singlechip

uso optoacoplador isolar todos os sinais de controle

circuito de descarga eletrostática

resumo dos princípios:

o módulo H ponte usa o circuito portão e o combinação do tubo MOS a perceber a inversão positiva, controle de frenagem e controle de velocidade do motor. ela tem tanto uma maior corrente de saída e um sinal de controle flexível lógica semelhante ao L298.

os métodos de processamento de interferência: sinal de controle isolamento optoacoplador, potência de pico de supressão de tensão.

sinal de controle de lógica: o circuito de porta é usado para implementar a lógica de controle semelhante ao L298.

ponte H método de execução: o uso de P, N tubo MOS complementares para realizar a ponte H.

proteção de subtensão de energia: usando reset chip para realizar a proteção de subtensão.

parâmetros técnicos:

faixa de tensão de entrada: DC 6.5 V a 27 V

tensão de entrada: DC 12 V/24 V

número de canais de saída: 2

corrente nominal de saída por Estrada: 7A

de saída de pico de corrente por caminho: 50A

por estrada de potência nominal de saída: 84 W (12 V fonte de alimentação)/168 W (24 V fonte de alimentação)

tensão do sinal de controle: 3 ~ 6.5 V

corrente do sinal de controle de cada caminho: 3 ~ 11mA

PWM apoio faixa de freqüência: 0 ~ 10 kHz

largura de pulso PWM eficaz mínima: 10us

temperatura de trabalho:-25 ° C ~ 80 ° C

tamanho da forma: 5.5 cm x 5.5 cm x 2.0 cm

adequado para os parâmetros do motor:

1. motor tensão nominal de 24 V, potência nominal de 115 W e abaixo à direita logo ou logotipo abaixo 7A corrente nominal do motor completo funcionamento do tempo longo

2. motor tensão nominal de 12 V, potência nominal de 40 W e abaixo à direita logo ou logotipo abaixo 7A corrente nominal do motor completo funcionamento do tempo longo

o motorista pode a corrente nominal de saída 7A para um longo período de tempo, mas a potência no motor geralmente se refere à potência de saída, tendo em conta a perda de trabalho do motor. por conseguinte, ao calcular a corrente nominal, é preciso considerar a eficiência do motor, = potência nominal corrente nominal/tensão/eficiência.

sinal de controle de lógica:

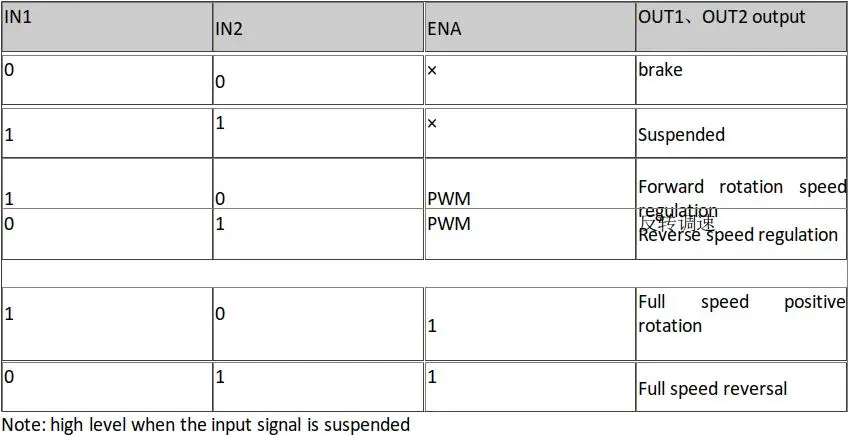

1. interface do motor 1 do sinal de controle de lógica

5. Cheap Motor Driver – Motor : dc do Motor

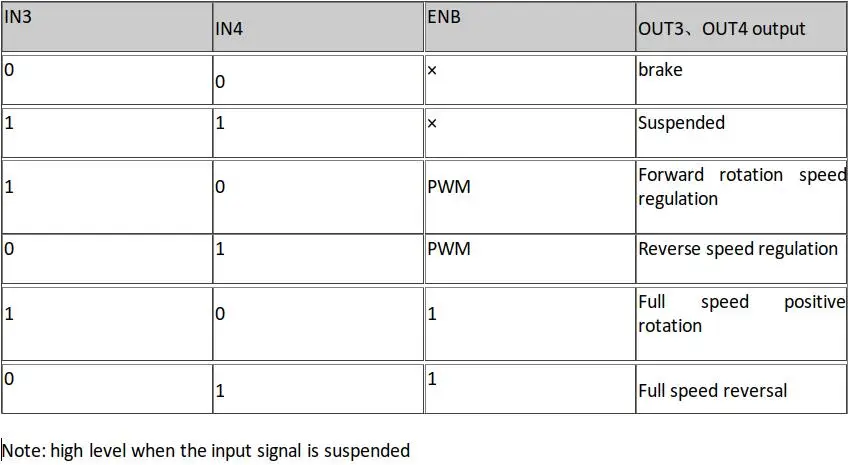

2. interface do motor 2 do sinal de controle de lógica

6. L298 Motor Driver – Size : 5.5cm x 5.5cm

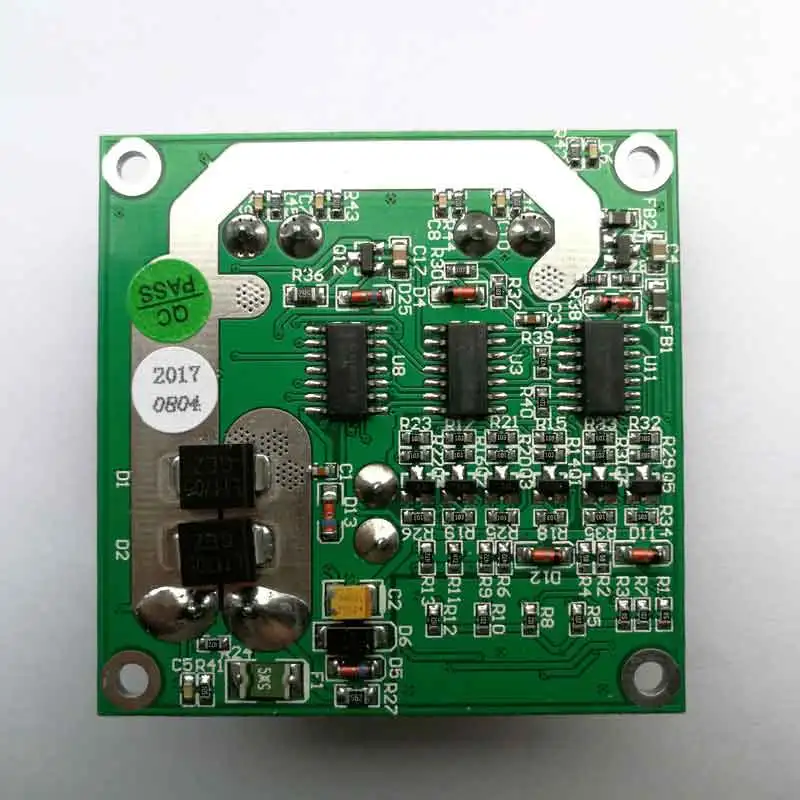

o tamanho é 5.5 cm x 5.5 cm x 2.0 cm. a abertura do furo de instalação é 3mm, e o parafuso de M3 é recomendado para ser corrigido. não deixe que as costas prestar atenção à proteção contra curto circuito, pode adicionar almofada de isolamento ou usar placa de circuito de cobre elevação.

questões que necessitam de atenção:

1) a fonte de alimentação do driver não deve ser ligado. é sugerido que a 15A fusível está ligado na interface de energia, e a tensão deve ser entre 6.5 e 27 V. se a tensão é sobretensão, o fornecimento de energia pode queimar o módulo de condução.

2) corrente nominal de saída de alimentação recomendada em a corrente nominal do motor é mais do que 2 vezes, de modo a não causar a fonte de alimentação pode fornecer a corrente de partida do motor necessária para causar a queda de tensão no fornecimento de energia da fonte de alimentação de tensão não está à altura das exigências da tensão de entrada do controlador, assim módulo de condução para proteção contra subtensão saída desligamento leva a pausar fenômeno do motor.

3) o circuito de interface do motor não deve ser curto, caso contrário o módulo da unidade pode ser queimado, e o fusível 10A na interface do motor é sugerido.

5) a unidade deve ser conectado ao motor antes de a energia elétrica está ligada, de modo a impedir que o módulo da unidade de acidentalmente um curto circuito.

6) preste atenção para o motorista não ser umedecido, não deixe que os componentes na placa do drive de curto, e não toque no pino e pad de os componentes na placa.
