Isolamento de Quatro Suporte de Relé Vias Portas Distribuidor Rs485 1 Ponto Dispositivo Compartilhado Rs232 Adm-2542 485 Hub 4

Categoria industrial opto isolado 4 porta rs485 hub

ADM-2542

Introdução do produto

ADM-2542 é um cubo rachado de 485 ônibus (hub) projetado para a comunicação da automatização industrial, que resolve a rede da estrutura da estrela do ônibus de RS-485 e resolve as RS-485 exigências do sistema no ambiente eletromagnético complexo. Apoie a taxa de transmissão de até 115.2 kbps, RS-485 interface usando a tecnologia de isolamento fotoelétrico, circuito de proteção contra surtos de relâmpago de 600 w, para fornecer tensão de isolamento de 1000 v, pode efetivamente suprimir relâmpago e proteção esd.

O circuito de discriminação usado no modo de funcionamento RS-485 pode detectar automaticamente a direção do fluxo de dados, e alternar automaticamente o circuito de controle permitir resolver facilmente o problema de atraso de comutação do transceptor RS-485. RS-485 distância de transmissão de interface é maior do que 1000 metros, desempenho estável. Amplamente utilizado no sistema de coleta de pedágio da estrada, sistema de monitoramento da estrada e sistema de coleta de energia, é um produto de troca de dados com excelente desempenho e bom preço.

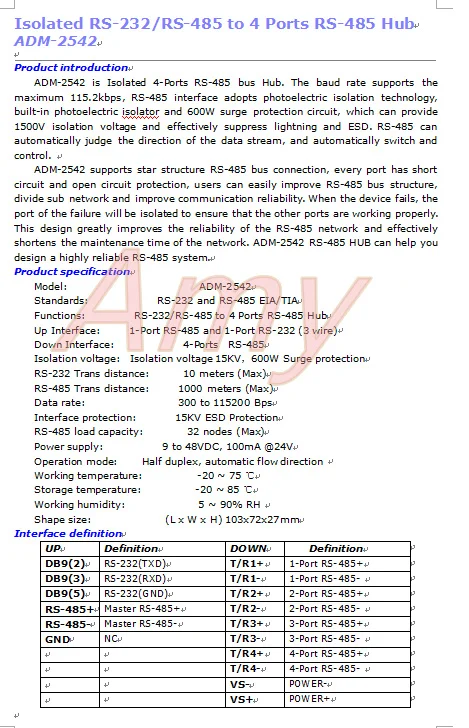

Parâmetro de desempenho

1 compatível com RS-232 e RS-485 padrões a/eia

2, automaticamente enviar e receber dados: rs232 três fio (txd. rxd. gnd) comunicação do sistema

3 interface de entrada: RS-232 e RS-485 interface

4, interface de saída: 4 interface do porto RS-485 (t/r1 +, -),(T/r2 +, -)(T/r3 +, -)(T/r4 +, -)

5, taxa de comunicação: 300bps-115.2kbps

6, potência de trabalho: DC9-48V, dc12v200ma (máximo) (pode ser conectado à fonte de alimentação 24 v)

7, capacidade de carga: cada rs485 pode conectar 32 dispositivos

8, distância de comunicação: 1000 metros (1200bps)

9, instruções led: fonte de alimentação, indicador de direção de dados

10, modo de trabalho: meio duplex assíncrono (RS-485)

11 isolamento fotoelétrico: isolação da tensão de isolamento 1 kvrms/500vdc,QuarentenaMódulo dc/dc, RS-485 fornece 600 w proteção contra surtos de relâmpago, proteção 15kv esd

12 interface elétrica: rs232 (db9), rs485 (8 terminais industriais do núcleo), potência (2 terminais industriais do núcleo)

13. Meio de transmissão: par trançado ou fio blindado

14 método de instalação: instalação do trilho do ruído de 35mm

15, tamanho da estrutura: 103x72x27 (mm),Comprimento x, largura x, altura (mm)

16, ambiente de uso: -20 graus celsius a 75 graus celsius, umidade relativa é de 5% a 95%

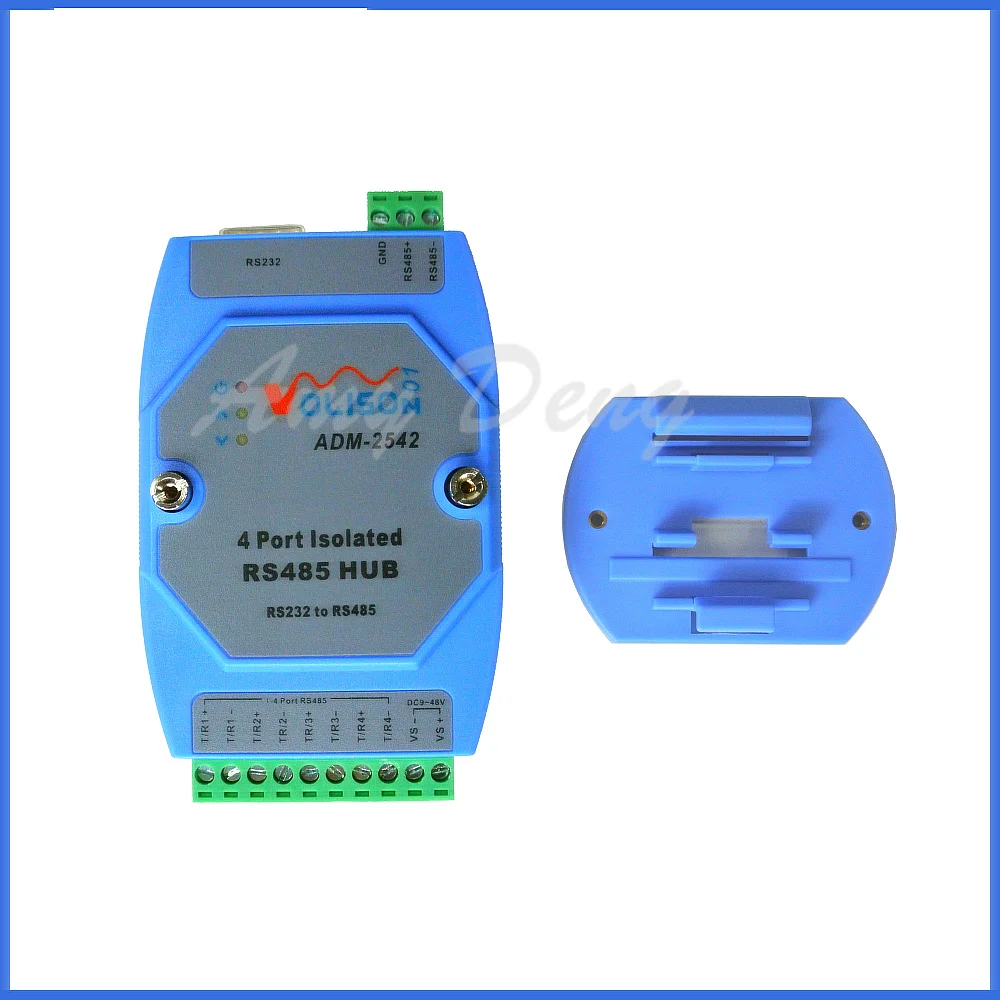

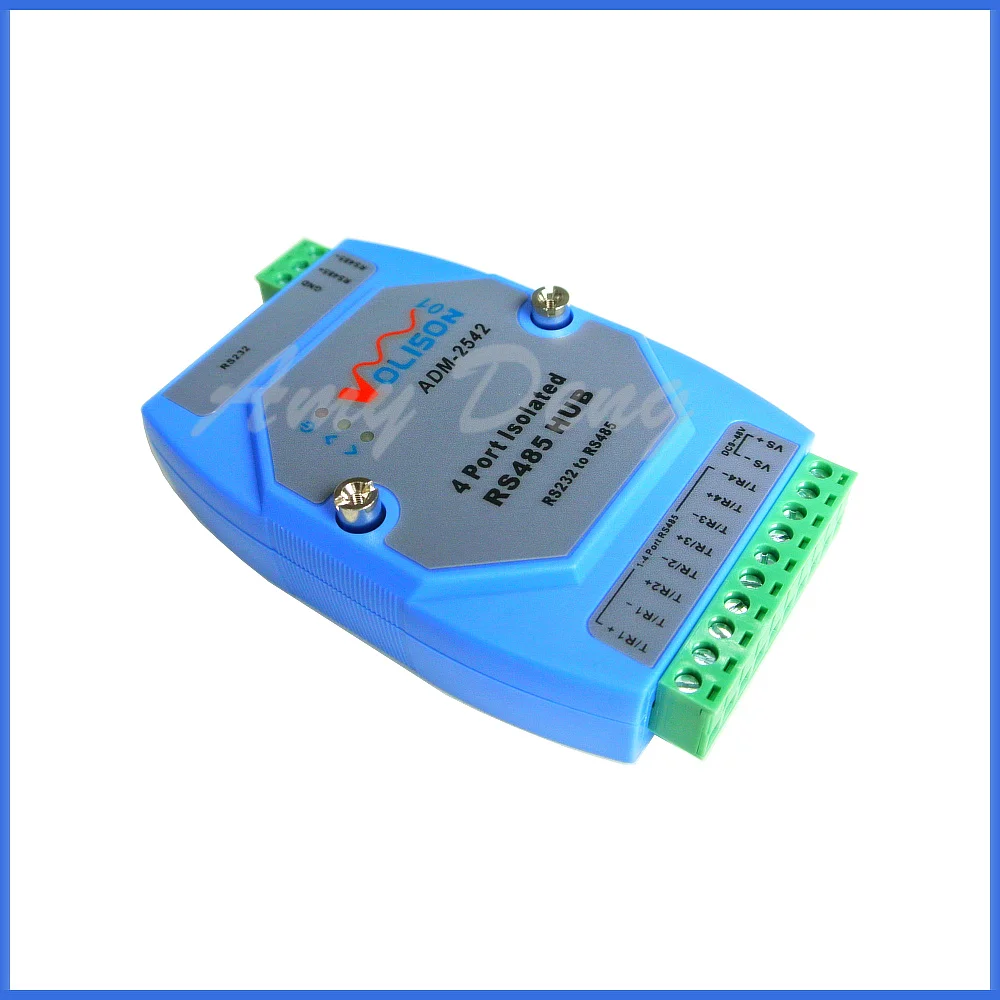

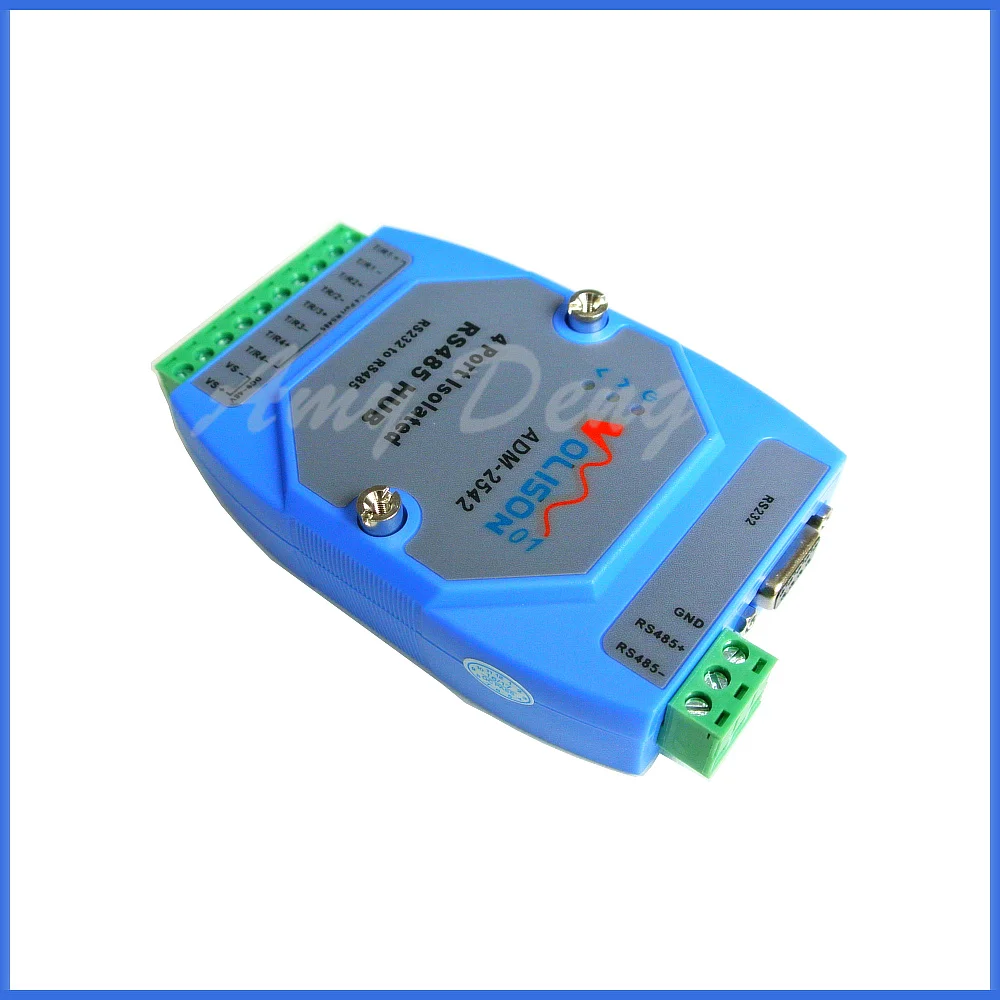

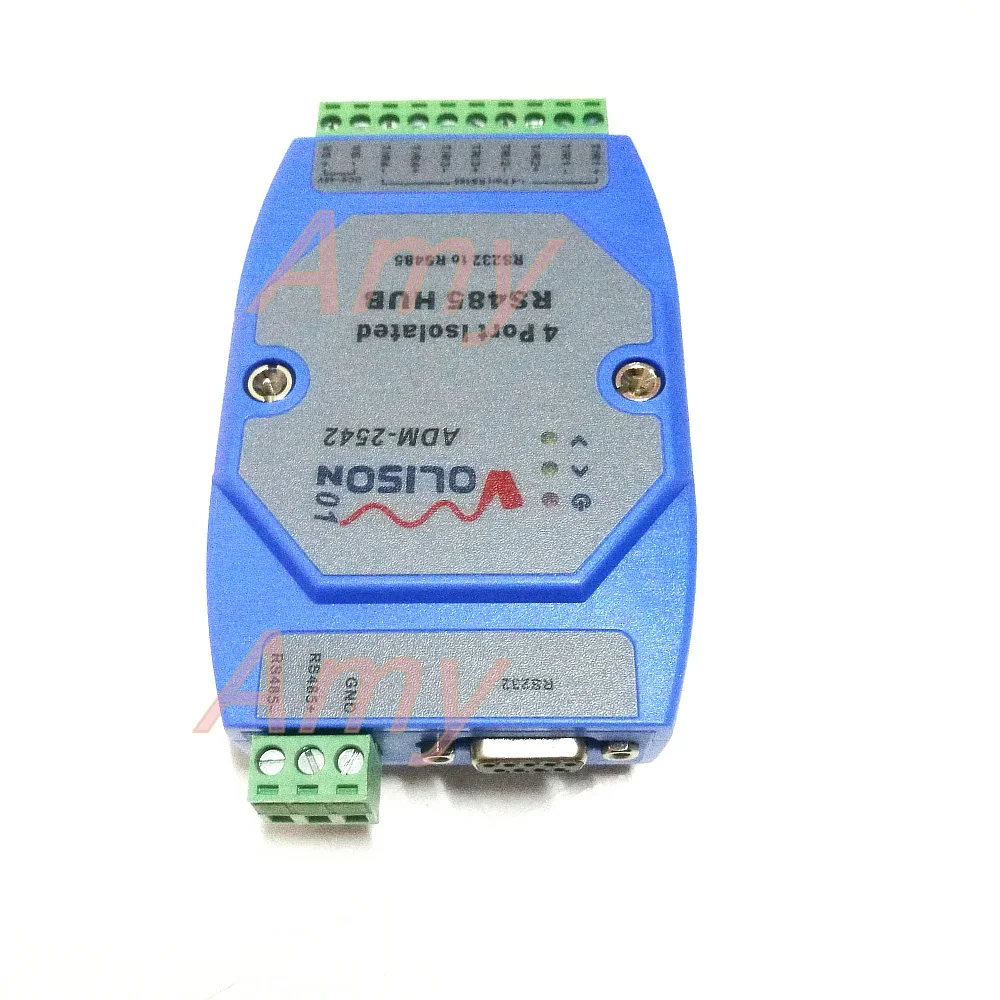

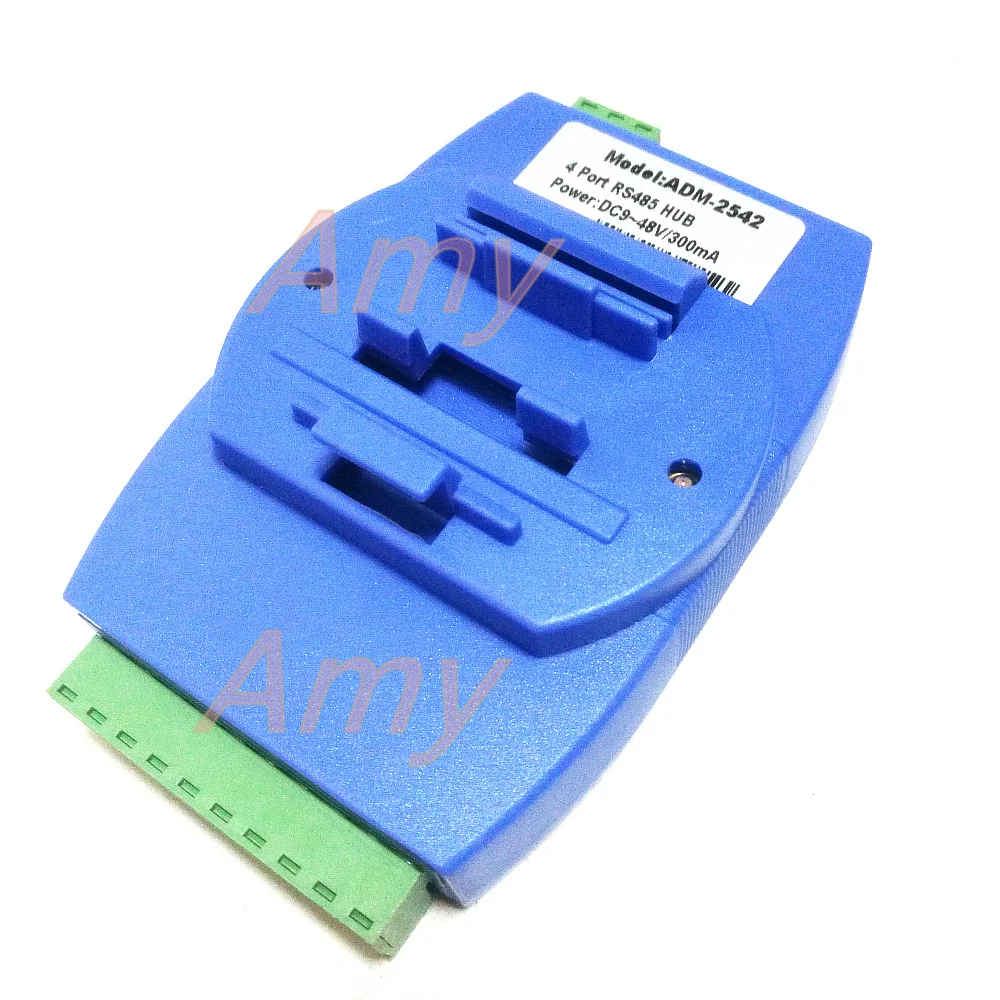

Imagem real do produto

1. Adm-2542 Isolamento de Quatro Vias 485 Hub – Fase : +

2. Cheap Contatores – Eletricidade : +

3. Dispositivo Compartilhado Suporte de Relé Rs232 – Principal Circuito de Tensão : +

4. Adm-2542 Isolamento de Quatro Vias 485 Hub – Model : Adm-2542
