Amplificador de Potência Módulo Classe Mono Digital Alta Potência 25w Tpa3112 d

Módulo eletrônico do amplificador de potência de lingzhi monodclass

1 Módulo introdução

TPA3112D1-Q1É um motorista de alto-falante de ponte25WDe alta eficiência,DÁudio como amplificador de potência interference interferência eletromagnética avançada(EMI)A tecnologia da supressão permite que os usuários usem um filtro econômico do grânulo na saída, ao mesmo tempo, pode cumprir os requisitos da compatibilidade eletromagnética(EMC)Exigência

TPA3112D1-Q1Pode dirigir um baixo para4OhmOrador de canal único o dispositivo tem mais de90%Alta eficiência, nenhum dissipador de calor externo é necessário para a reprodução de música a saída é totalmente protegida contraGNDVCCE saída para saída de curto-circuito both tanto proteção contra curto-circuito e proteção térmica têm função de recuperação automática

As principais características do módulo são as seguintes:

(1)Fonte de alimentação:8.5v ~ 26vA fonte de alimentação passa através do terminal ouDCA energia é fornecida ao banco

(2)Proteção da fonte de alimentação: Módulo com fonte de alimentaçãoAnti proteção de conexão reversaFunção, e o indicador de energia é definido perto da interface de energia para evitar o dano causado pela conexão reversa da fonte de alimentação

(3)Faixa de freqüência:20hz 40 40khz

(4)Potência de saída:20WAcima, o Máximo de acessibilidade25W

(5)A eficiência do trabalho:90%Acima

(6)Interface de controle: AdoteGain0Gain1Controle de ganho com tampa de salto;SDControle de status de saída;CULPAIndicação de status de falha

(7)Interface de sinal: Sinal analógico de entrada através3.5Entrada de cabo de áudio; a saída é2PINBloco terminal, correspondente à saída diferencialOUT +EOUT-Para conexão de alto-falante em ambas as extremidades

(8)Tamanho do módulo:6.1 centímetros×4.36 centímetros

2 Módulo de interface

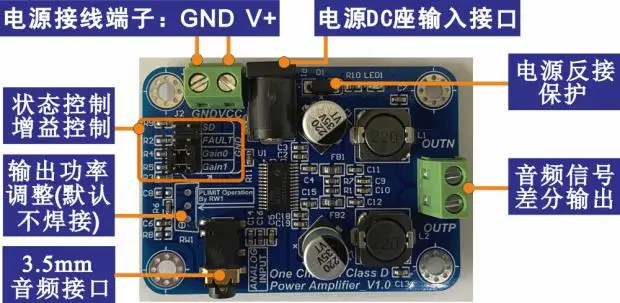

O diagrama de interface do módulo é mostrado na figura
