Módulo De Relé 20ch RS485 Interruptor Analógico Digital Módulo IO Modbus RTU PLC UART Placa De Expansão 4-20MA Corrente 10V Leitura De Tensão

1. Corrente 10v Tensão Leitura 20ch Rs485 4-20ma

Descrição do produto:

1: DC 12V (versão 12V), DC 24V (versão 24V)

2. Corrente de espera (todos os relés desligados) 14MA, 1 relé em 40MA, 2 relés em 69MA, 3 relés em 95MA, 4 relés em 122MA, 5 relés em 149MA, 6 relés em 174MA, 7 relés no aberto 200MA, 8 relés abrem 226MA, e assim por diante

3: 2 canais de entrada digital (PNP ativo alto), 1 canal de entrada analógica de corrente 0-20MA, 1 canal de entrada analógica de tensão 0-10V, 20 canais de saída do interruptor de relé 10A

4: Suporta comandos Modbus RTU padrão, código funcional:

Comando 1 (padrão): escreva 06/16 read/03;

Comando 2 (Solda M0 Jumper): Escrever 05/06/15/16 Ler 01/02/03/04

5: Com hardware redefinir função, com TVS proteção anti-surto \

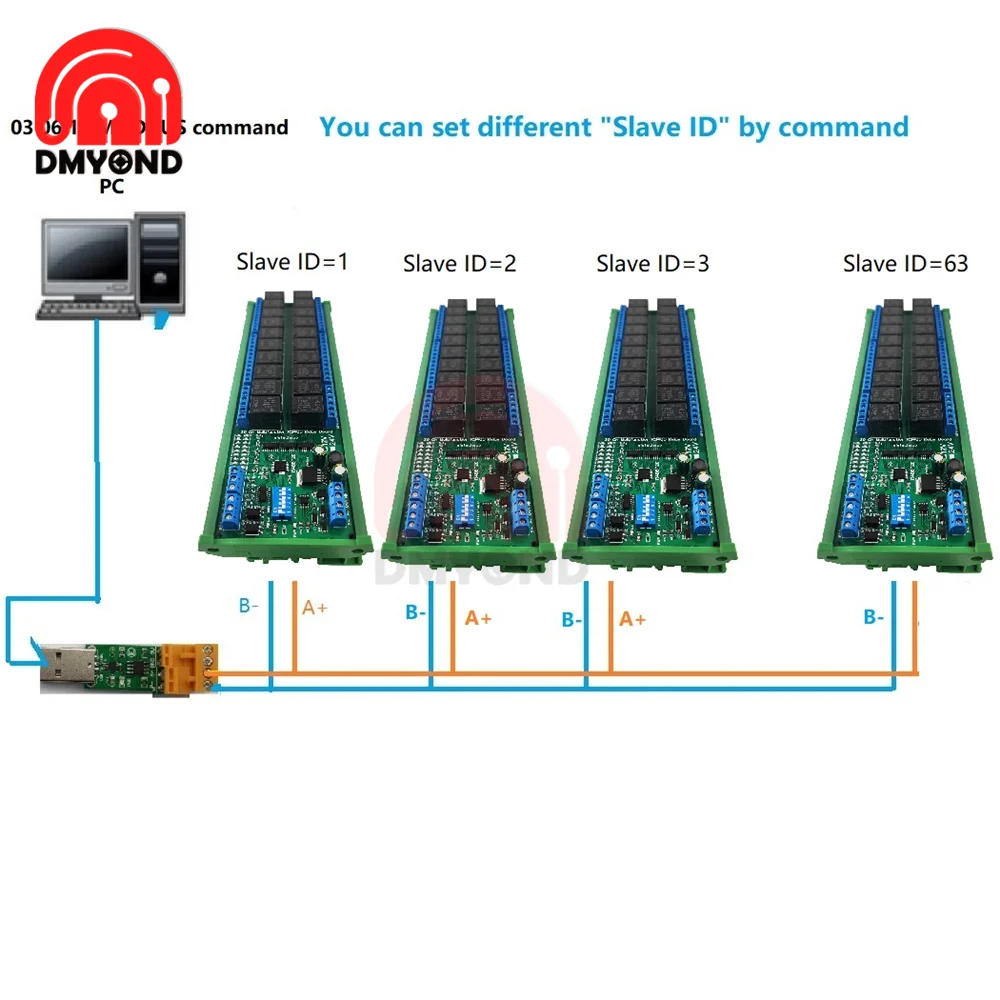

6: No modo de comando MODBUS, pode suportar até 64 dispositivos paralelos

7: A taxa do baud do defeito é 9600BPS. A taxa de transmissão pode ser selecionada pelo comando 2400 4800 9600 19200 38400 57600 115200BPS

8: A verificação pode ser nenhuma verificação, mesmo a verificação e a verificação ímpar

9: Você pode ajustar os dados que enviam e retornam o tempo, o valor máximo é 1000ms

10: Tamanho: 239*72*12mm (placa do PWB somente); 243*82*40mm (com caixa do trilho do RUÍDO)

11: Peso: 267g (placa do PWB somente); 427g (com caixa do trilho do RUÍDO)

12: MaximuUpgrade características:

Comando 1 suporta 03 06 16 MODBUS RTU função código

Comando 2 suporta 01 02 03 04 05 06 16 função código (M0 curto-circuito)

Suporta mais taxas baud, bit paridade modificável

Hardware redefinido para configurações de fábrica (jumper RESET)

Relés atualizados (mais duráveis)

Proteção anti-surto TVS

Parâmetros da caixa do trilho do RUÍDO:

Número do modelo do item: UM72

Cor: verde

Largura: Largura aplicável UM72 da placa do PWB (72mm)

Isolamento grau: chama-retardador VO grau

Comprimento do backplane: apropriado para a placa do PWB 239mm

Peso neto: 160g

Montagem: trilhos DIN35 e C45

Aplicação:

Placa expansão PLC IO

Smart Home, Domótica, Wiser Home;

Câmera PTC

Monitoramento Segurança

Sistema do reconhecimento;

Câmera IP

LED luz motorista

Controle automático cortina

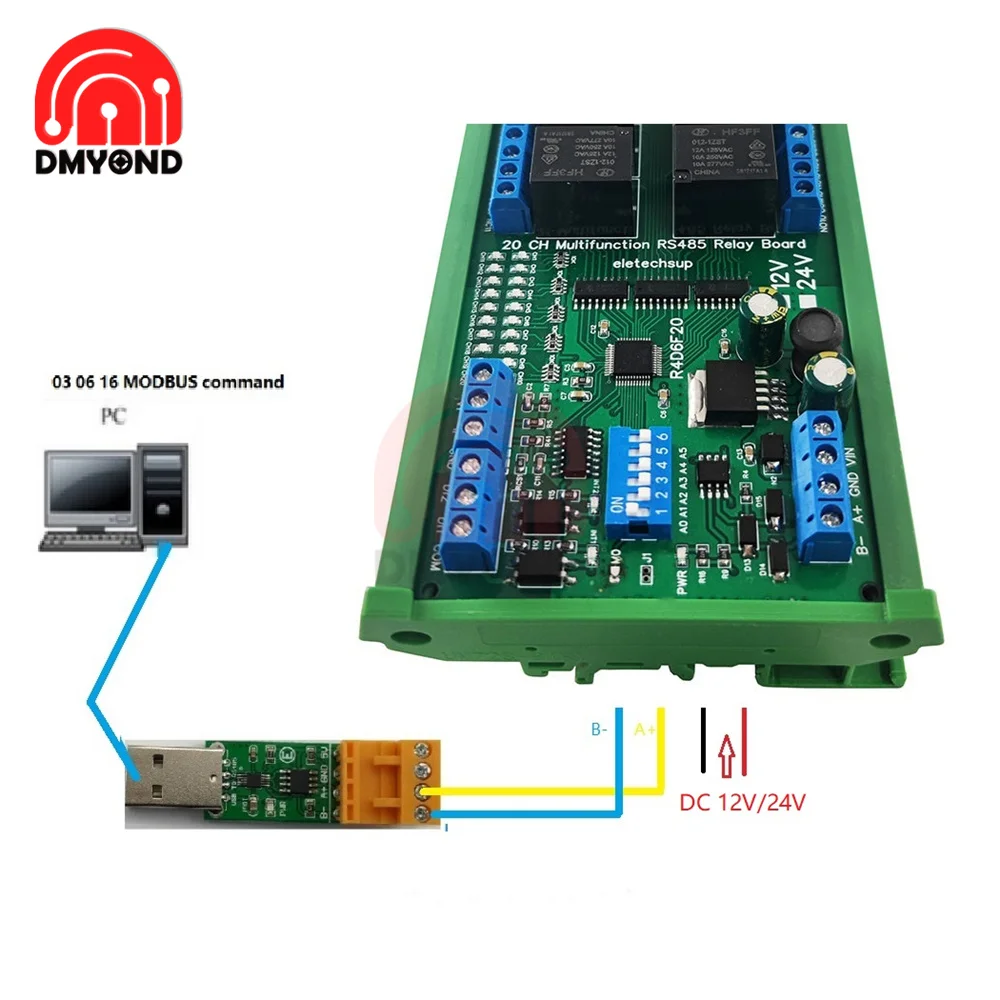

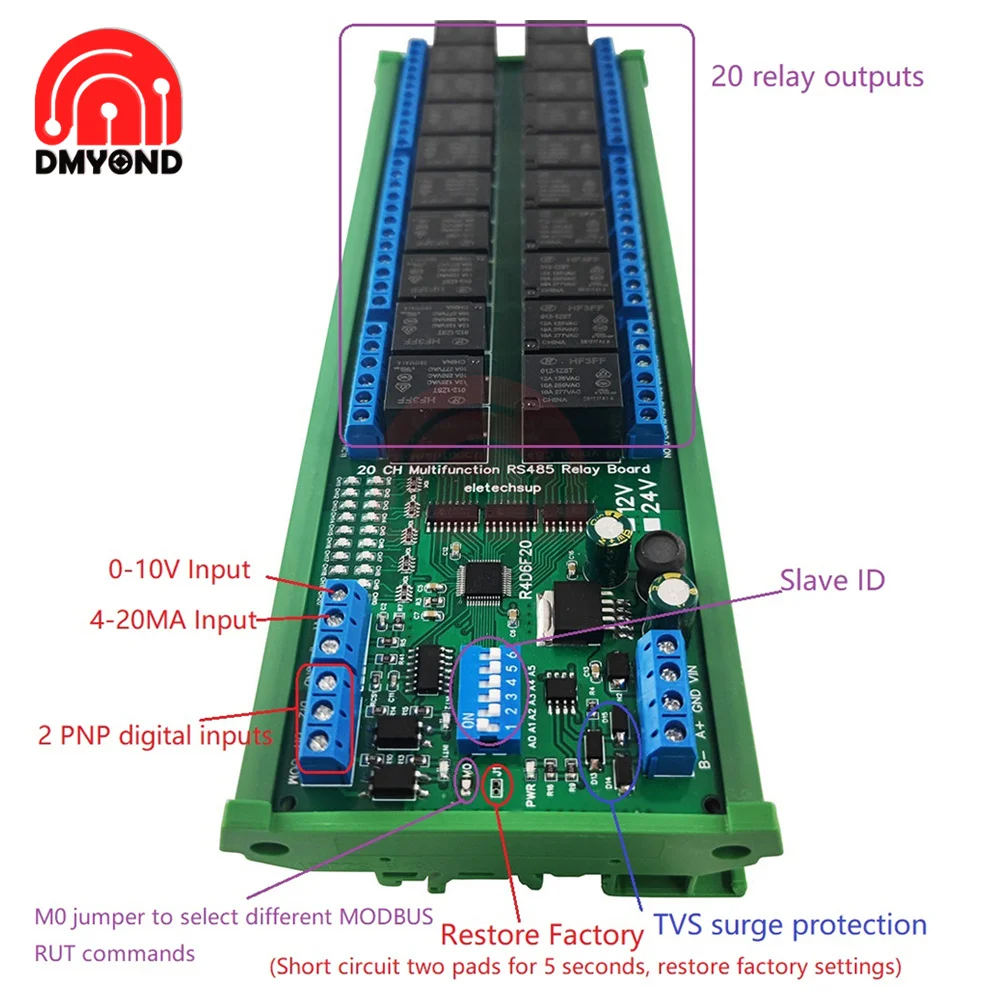

Fiação diagrama:

Ii: 1 entrada atual do canal 4-20MA

Vi: 1 canal 0-10V tensão entrada

Di1/Di2: 2 entradas digitais PNP

Relé: 20 saídas do relé 10A

Lista do pacote

1 * DC12V/24V 20 canais multi-função PLC IO placa de expansão
