1 em Sdi Saída de Distribuição de Sinal sem Perdas para 4 1 em 4 Wiistar Splitter Alimentado 1×4 hd Sdi

Se Você Gostou Deste Artigo, Por Favor Adicioná-lo À Sua &Lista de Desejos&, se Você Gosta de Nossa Loja, Por Favor Adicioná-lo À Sua &Lista de Loja&.Você Vai Desfrutar de Preços Mais Favoráveis.Bem-vindo!!! ^-^

1×4 Wiistar HD sdi splitter Splitter Alimentado 1 em SDI HD SDI saída de distribuição de sinal sem perdas para 4 1 em 4 SDI Splitter

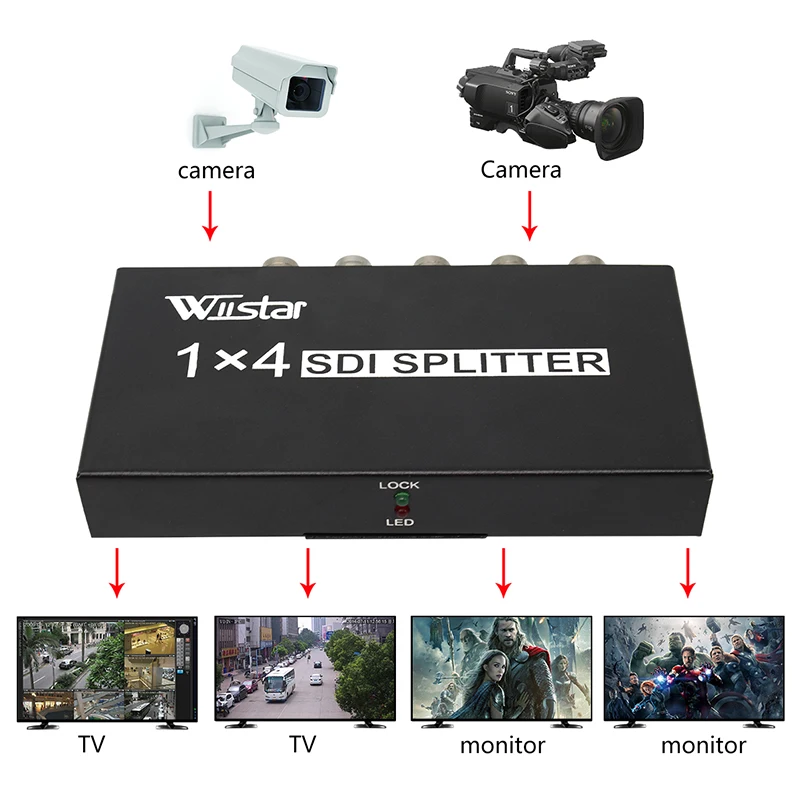

É amplamente utilizado em toda a estação de TV e outro local de trabalho, seguro de monitoramento de segurança, local de treinamento e assim por diante.

Estabilidade e confiabilidade.

É amplamente utilizado em toda a estação de TV e outro local de trabalho, seguro de monitoramento de segurança, local de treinamento e assim por diante.

I. aviso de Segurança:

1. Please manter longe de umidade, alta temperatura, poeira, ambiente de gases corrosivos e oxidantes.

2. todas as partes devem evitar a vibração forte, por favor não bater, bater, ou quebrar.

3. por favor segurar a cabeça do adaptador adaptador de energia quando você retirar o poder em vez de puxar o cabo de alimentação.

4. por favor desligar a energia quando a máquina não estiver em uso (por favor retire o adaptador de energia quando você não vai usá-lo por um longo tempo).

5. Please não abra os produtos a si mesmo e não toque as peças dentro.

6. You deve usar o adaptador de energia original que fornecem a partir do fabricante ou o adaptador de energia confiável.

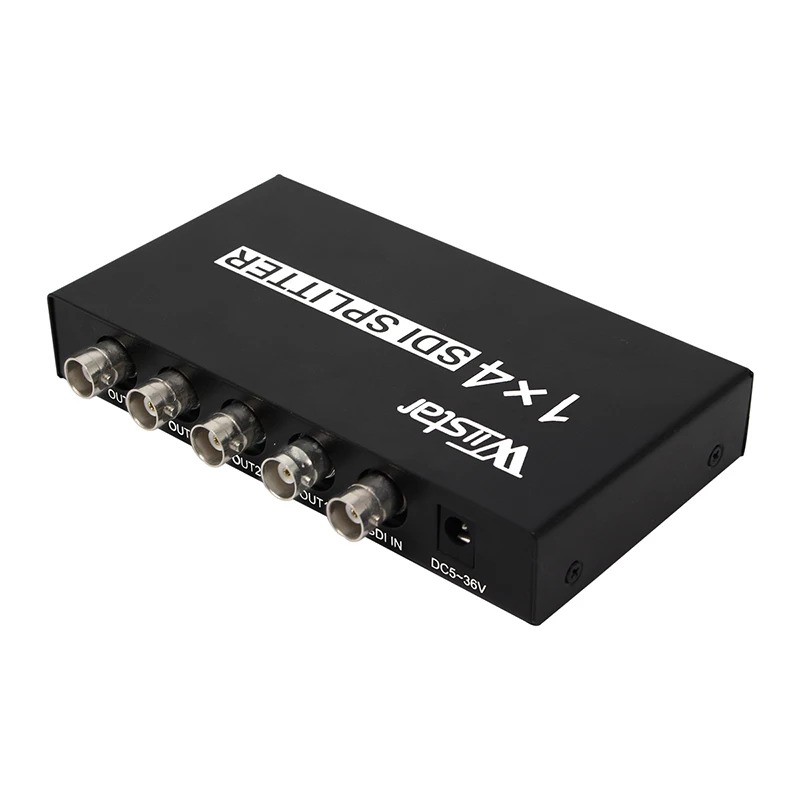

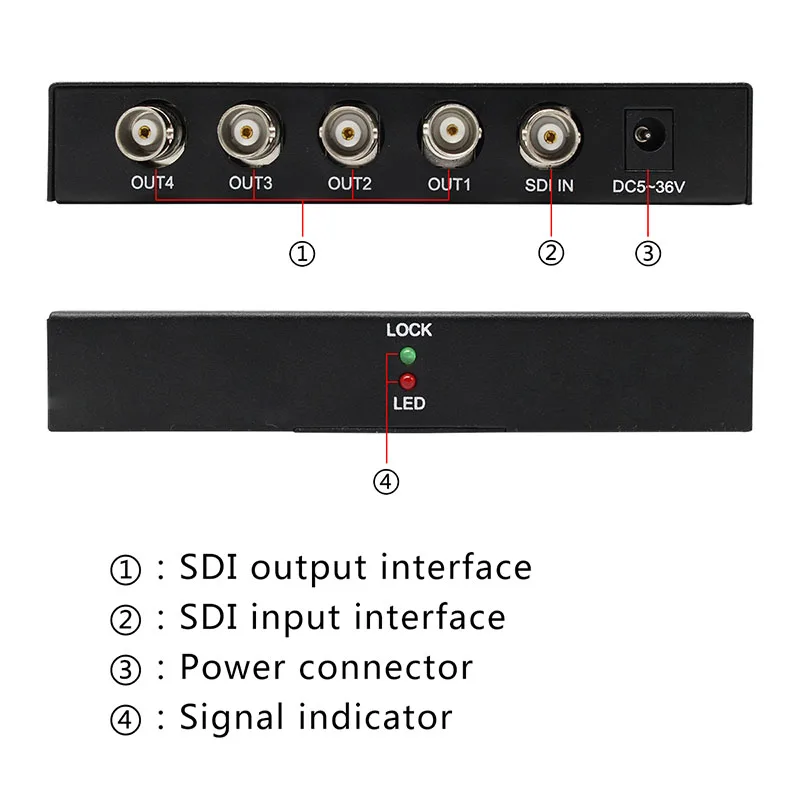

II. Interface de introdução

Porta de entrada de sinal SDI (tais como: conectar câmera SDI)

Porta de saída do sinal SDI (tais como: conectar câmera SDI, monitor e assim por diante)

Porta de entrada do adaptador de energia (suporte 5-36 V entrada de tensão de largura, ânodo dentro e cátodo fora)

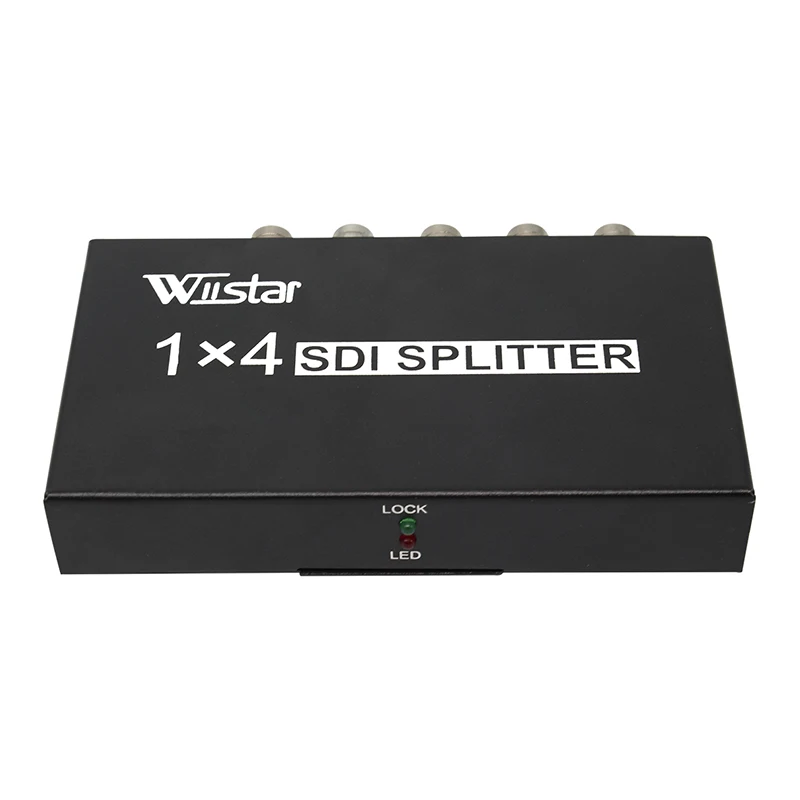

Red LED indicador de energia

Verde LED indicador de saída de sinal SDI

Verde LED indicador de saída de sinal SDI

Red LED indicador de energia

III. as etapas de Instalação

Por favor ligue o dispositivo de acordo com o diagrama acima, então operá-lo siga os passos abaixo:

Por favor fonte de entrada de sinal de entrada SDI porto.

Você pode conectar o dispositivo que suporte a porta de saída do sinal de entrada com SDI SDI.

Power on, o produto vai funcionar.

IV. Função

1SDI Splitter

Por favor ligue o dispositivo de acordo com as etapas antes, SDI splitter vai funcionar, SDI splitter suporte SD-SDI (270 Mbps), HD-SDI (1.485 Gbps) e full HD 3G-SDI (2.97 Gbps) formato de vídeo, para se certificar de que 1 para 2 rotas de vídeo SDI e saída.

2 estender a função

Este produto com build-in Equilizer, Reclocker e Driver Do Cabo, suporte max comprimento do cabo (Belden-1694A).

Cabo de entrada e saída SDI exemplo: SD apoio 400 m, suporte HD 200 m, 3G apoio 100 m (Ele é um valor teórico, o exemplo real tem algo a ver com a qualidade do cabo).

3 larga da tensão

Este produto tem um build-in tensão larga, suporte DC5V-36V entrada (a potência máxima 2 W), é cabido muito com o projeto.

4 design inteligente

Este suporte ao produto no plug and play e ele pode detectar os diferentes sinal SDI automaticamente, o LED vai se tornou verde quando ele detectar o sinal SDI entrada válida, caso contrário, o LED não luz.

V. Operação

Este produto suporta entrada de tensão de largura, o usuário pode selecionar DC5V-36 adaptador de energia.

1.2 saída de sinal SDI ao mesmo tempo e não precisa de quaisquer outras configurações.

2. a unidade principal pode detectar os diferentes sinal SDI, o LED vai se tornou verde quando o sinal SDI é válido.

O pacote Contém:

1 pcs Unidade Principal

1 pcs Power Adapter (eu/au/eua/reino unido disponível)

1 pcs Manaul Usuário

1. China Splitter Power Suppliers – tipo : Sdi Splitter 1 in 4 Out

2. Cheap Splitter – Power Adapter : us – eu – au – uk Standard Available

3. Splitter 1×4 – Waterproof : no

4. 1 em Sdi hd Sdi Saída de – Marca : Wiistar

5. Cartões de Dvr – Modelo Número : Ws-f214

6. High Quality Splitter 1×4 – tipo : Sdi Splitter 1 in 4 Out
