Conector de Alimentação Pesado Hdc-he016 16 Núcleo Inserir Cabo de Parafuso 16a 500v Parte Superior Capa Lateral He16 Industrial à Prova d Água Tomada
Original price was: R$ 90,73.R$ 74,42Current price is: R$ 74,42.
DÚVIDAS?
Envie um email para:
Conectores Conectores e Terminais
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Hdc-he-16 He16 |
| Nome da Marca | Wkdq |
| Origem | CN (origem) |
| Nodelo Ref. | Hdc-he-016 He016 Whe16c |
| Application | Automotive |
| Pins | 6P, 10p, 16p, 24p, 32p, 48P |
| Current | 16A |
| Contact Resistance | =1mq |
| Tightening Torque | 0.5nm |
| Tipo | ALL |
| Gender | Female&male |
| Voltage | 500v |
| Surface | Sliver-plated |
| Cross Section | 1.0-2.5mm^2(awg 18-14) |
| Stripping Lenngth | 7MM |
Linha superior impermeável industrial do soquete 16A 500V da tomada da aviação do núcleo resistente do HDC-HE-16 Core do conector e linha lateral
DESCRIÇÃO
Os conectores de alimentação pesados são ideais para aplicações industriais com requisitos rigorosos. Ele pode ajudar a fornecer uma solução para a ampla gama de necessidades em conectores industriais em engenharia mecânica e de instalações. Trabalhando junto com o conector da entrada do cabo, conveniente usar-se para fornecer um uso e uma salvaguarda fáceis ao equipamento da maquinaria quando o transporte, a instalação, mantêm ou reparam.

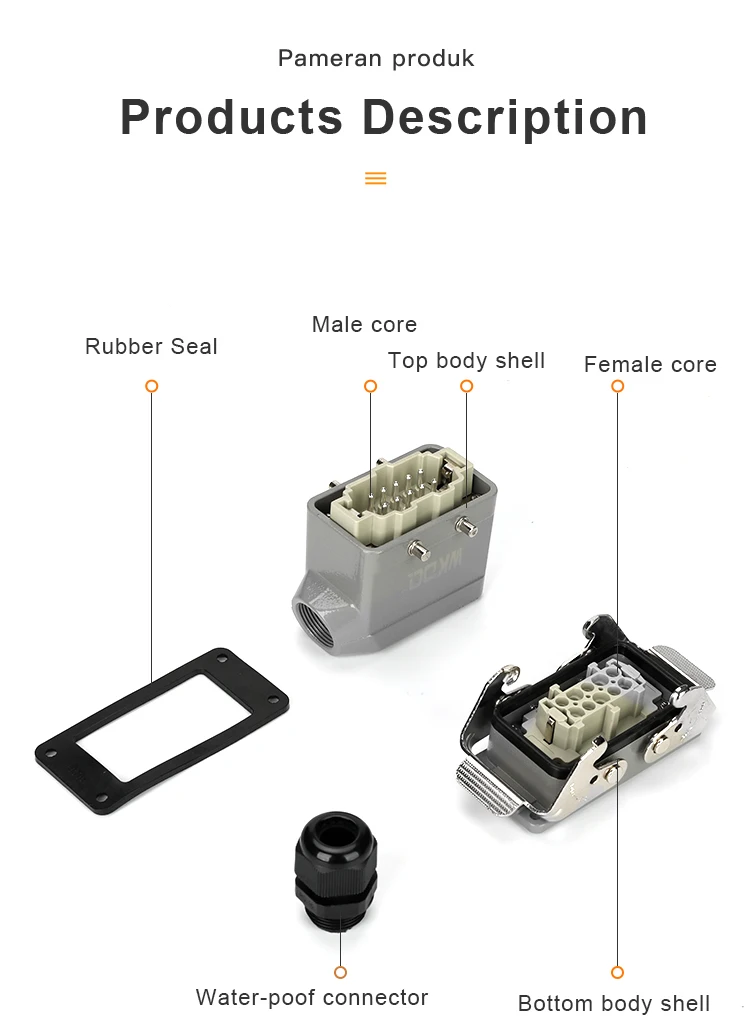

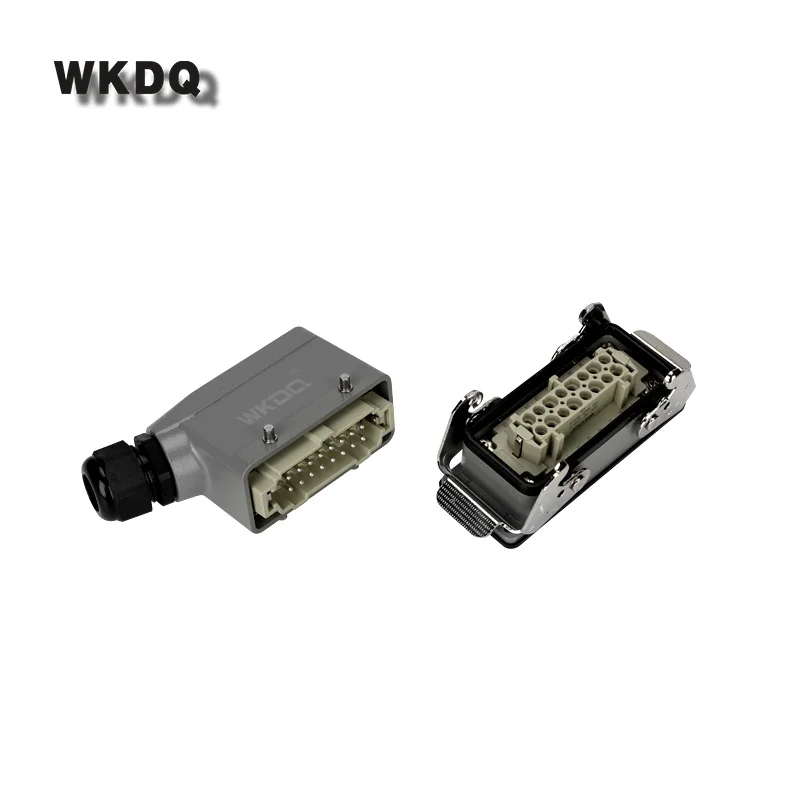

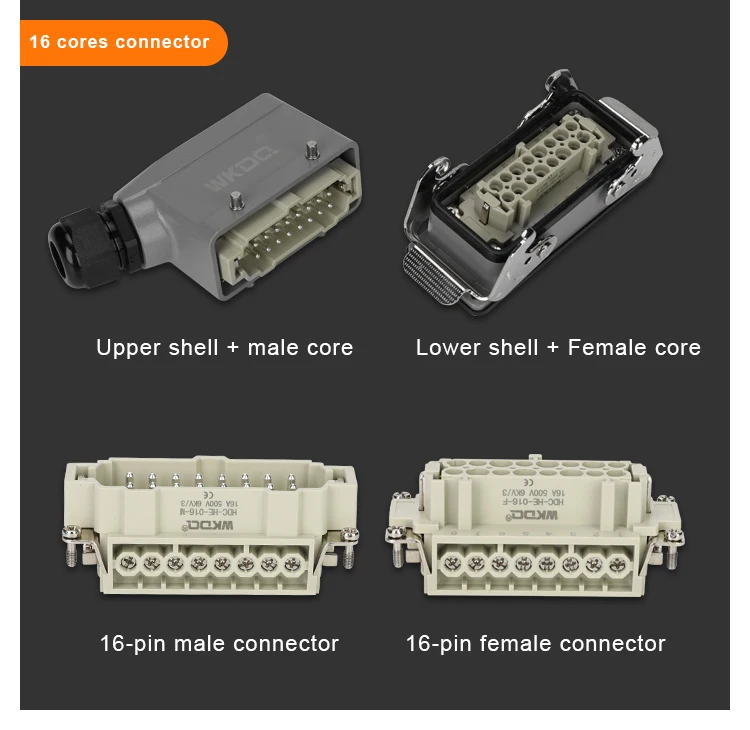

Cada conector de alimentação pesada inclui inserções macho e fêmea, contatos terminados por parafuso, capô de entrada lateral ou superior, caixa montada na antepara e prensa-cabos.
-
Fiação possível com o terminal do parafuso, o terminal do friso (contatos da ordem separadamente) ou o terminal da gaiola-braçadeira.
-

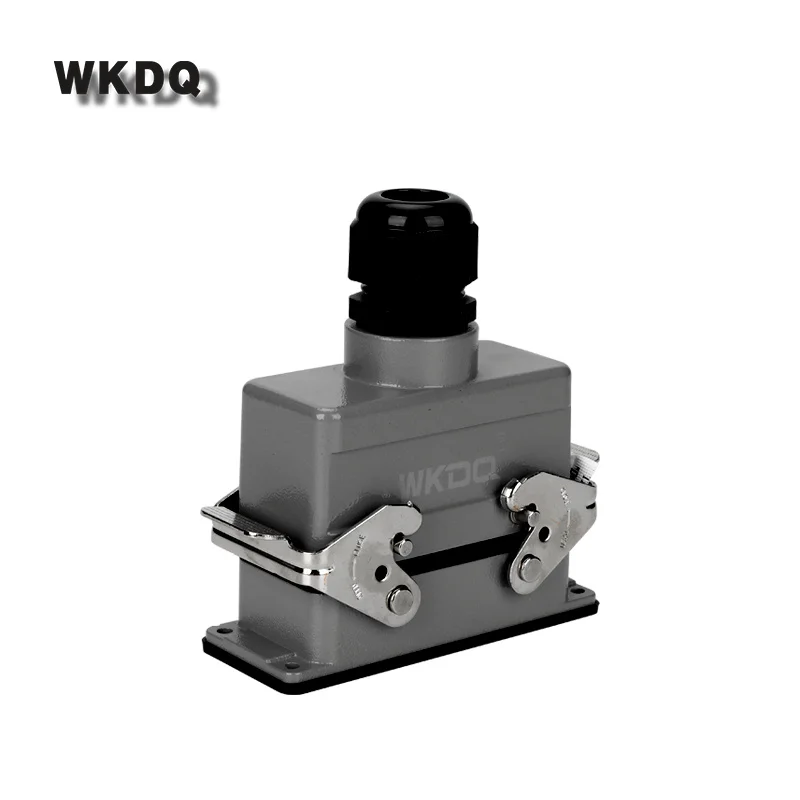

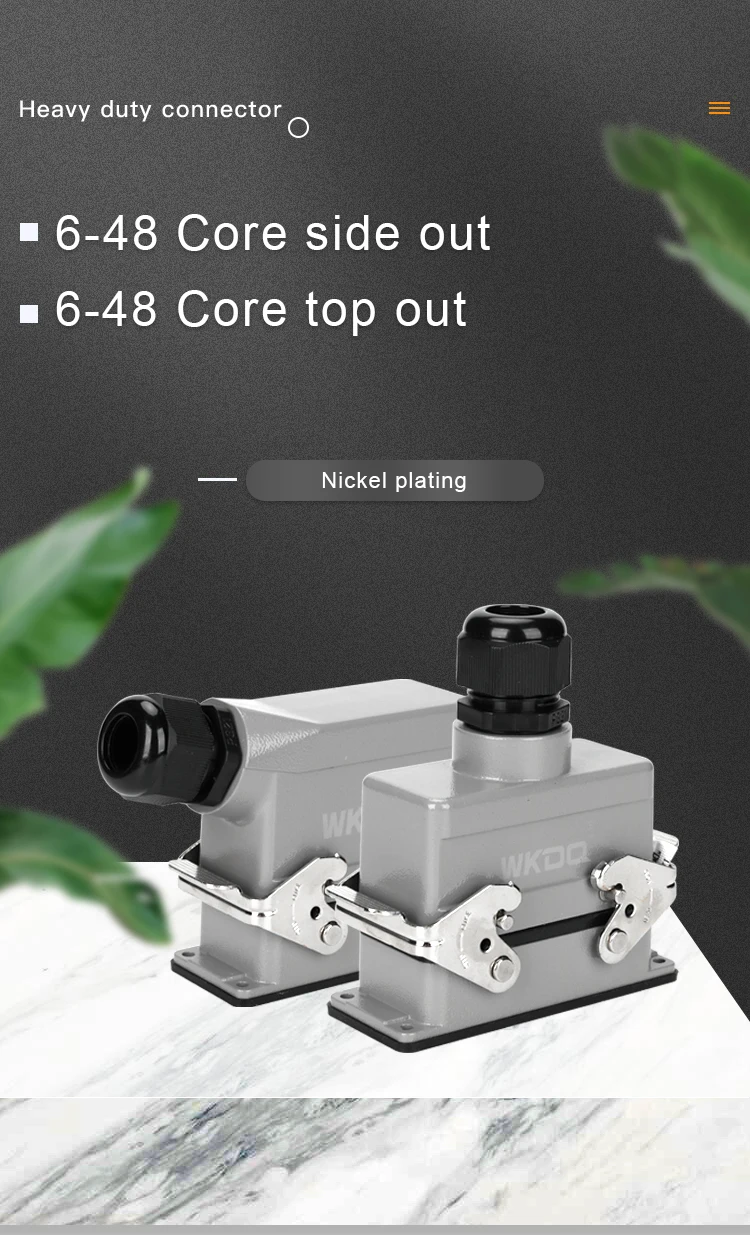

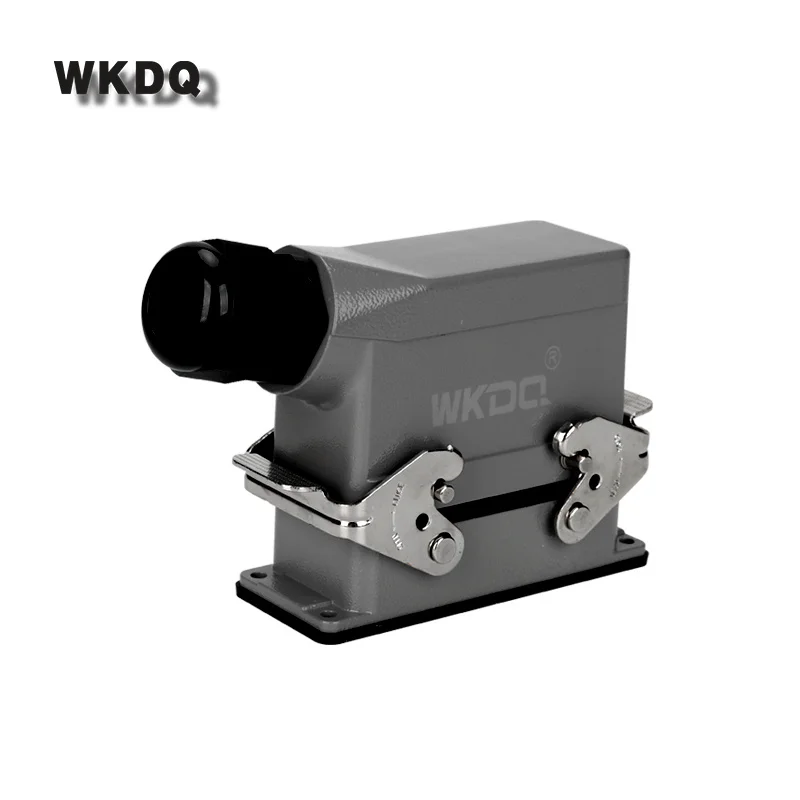

Disponível na entrada lateral ou superior do cabo.
-

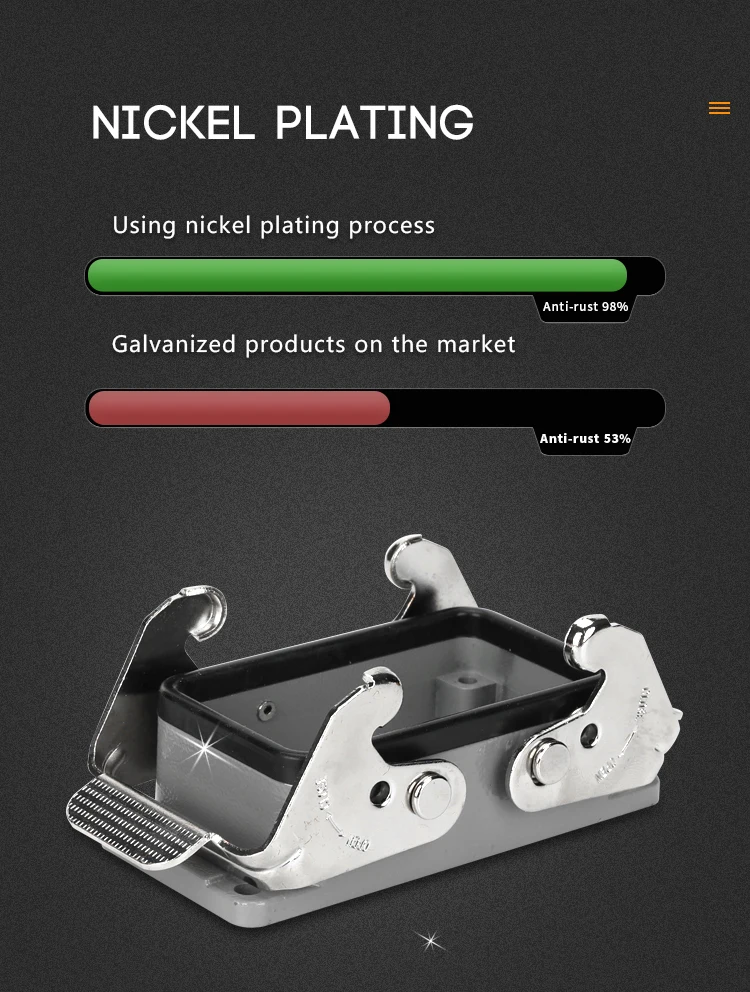

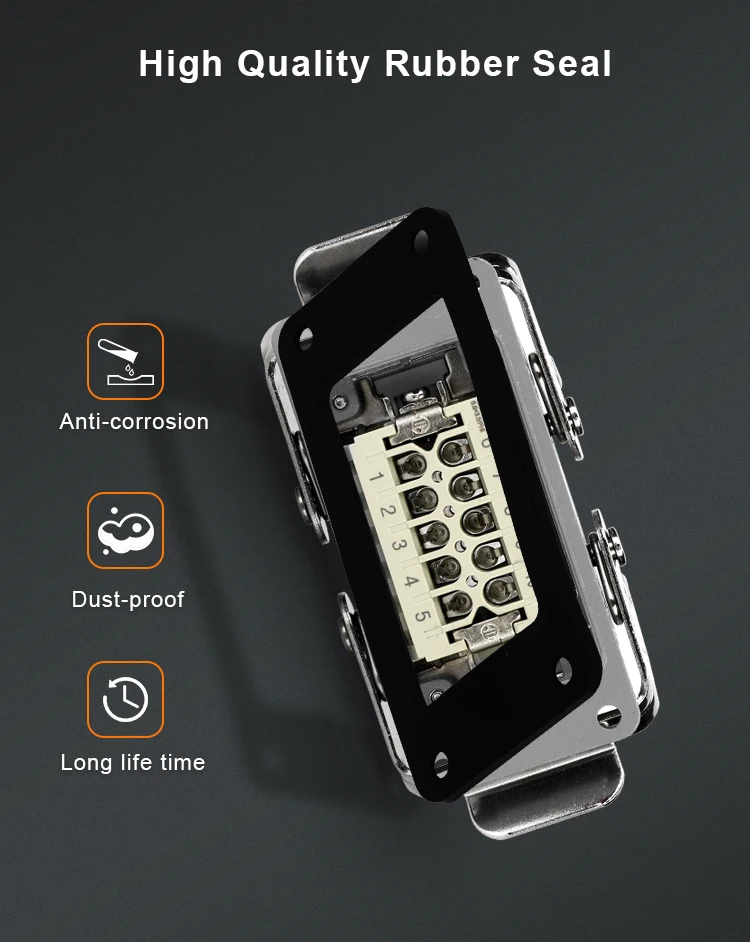

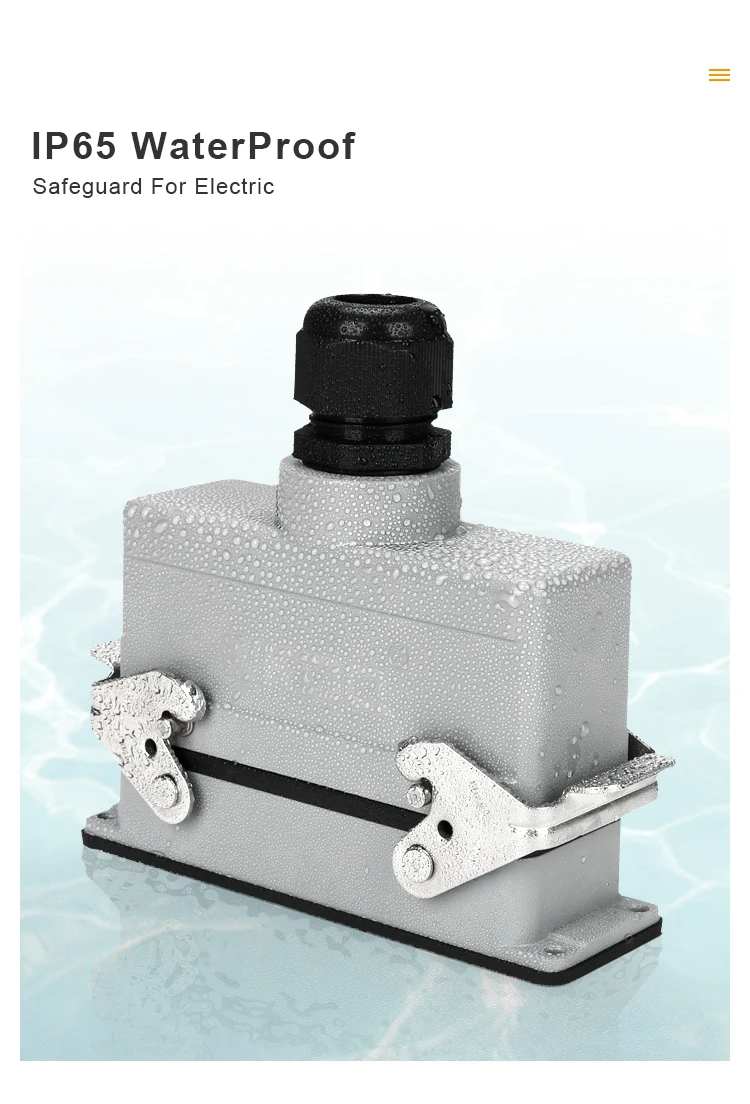

Carcaças de montagem do anteparo com desempenho impermeável.
-
Prensa-cabo fornece proteção contra entrada.
-
Nenhuma ferramenta especial necessária (terminação de campo), alto número de ciclos, baixa força de atuação, proteção robusta/durável.

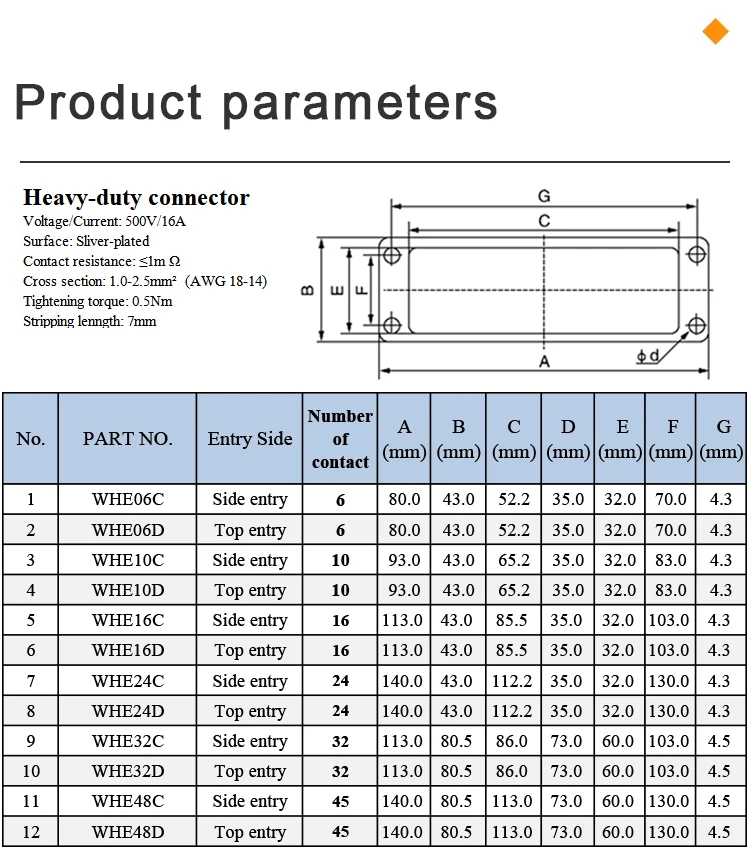

Parâmetros técnicos
|
-Não. |
PARTE NÃO. |
Entrada lateral |
Número de contato |
A |
B |
C (milímetros) |
D (milímetros) |
E (mm) |
F (milímetros) |
G (milímetros) |
|
Conector para serviço pesado |
1. Superior Capa Lateral He16 Industrial à Prova d’ Água Tomada |
|||||||||
|
1 |
|
Entrada lateral |
6 |
80.0 |
43.0 |
52.2 |
35.0 |
32.0 |
70.0 |
4.3 |
|
2 |
|
Top entrada |
6 |
80.0 |
43.0 |
52.2 |
35.0 |
32.0 |
70.0 |
4.3 |
|
3 |
|
Entrada lateral |
10 |
93.0 |
43.0 |
65.2 |
35.0 |
32.0 |
83.0 |
4.3 |
|
4 |
|
Top entrada |
10 |
93.0 |
43.0 |
65.2 |
35.0 |
32.0 |
83.0 |
4.3 |
|
5 |
|
Entrada lateral |
16 |
113.0 |
43.0 |
85.5 |
35.0 |
32.0 |
103.0 |
4.3 |
|

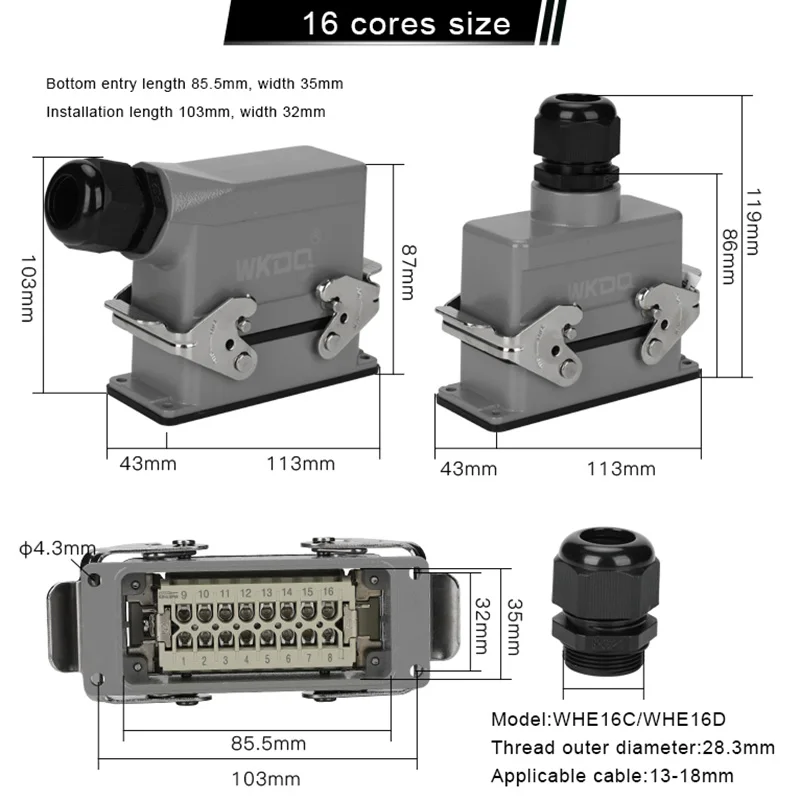

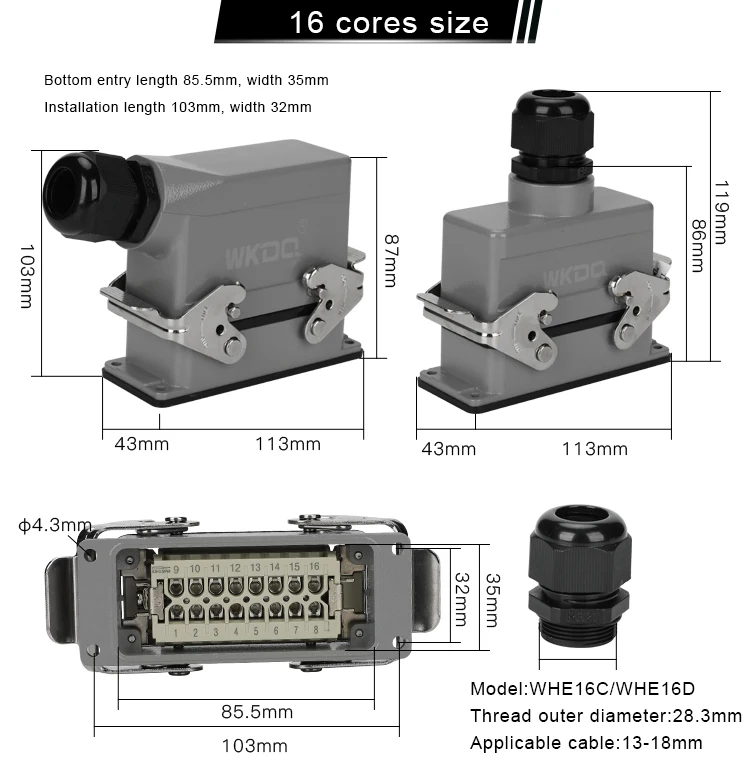

6 |
|
Top entrada |
16 |
113.0 |
43.0 |
85.5 |
35.0 |
32.0 |
103.0 |
4.3 |
|
7 |
|
Entrada lateral |
24 |
140.0 |
43.0 |
112.2 |
35.0 |
32.0 |
130.0 |
4.3 |
|
8 |
|
Top entrada |
24 |
140.0 |
43.0 |
112.2 |
35.0 |
32.0 |
130.0 |
4.3 |
|
9 |
|
Entrada lateral |
32 |
113.0 |
80.5 |
86.0 |
73.0 |
60.0 |
103.0 |
4.5 |
|
10 |
|
Top entrada |
32 |
113.0 |
80.5 |
86.0 |
73.0 |
60.0 |
103.0 |
4.5 |
|
11 |
|
Entrada lateral |
48 |
140.0 |
80.5 |
113.0 |
73.0 |
60.0 |
130.0 |
4.5 |
|
12 |
|
Top entrada |
48 |
140.0 |
80.5 |
113.0 |
73.0 |
60.0 |
130.0 |
4.5 |
