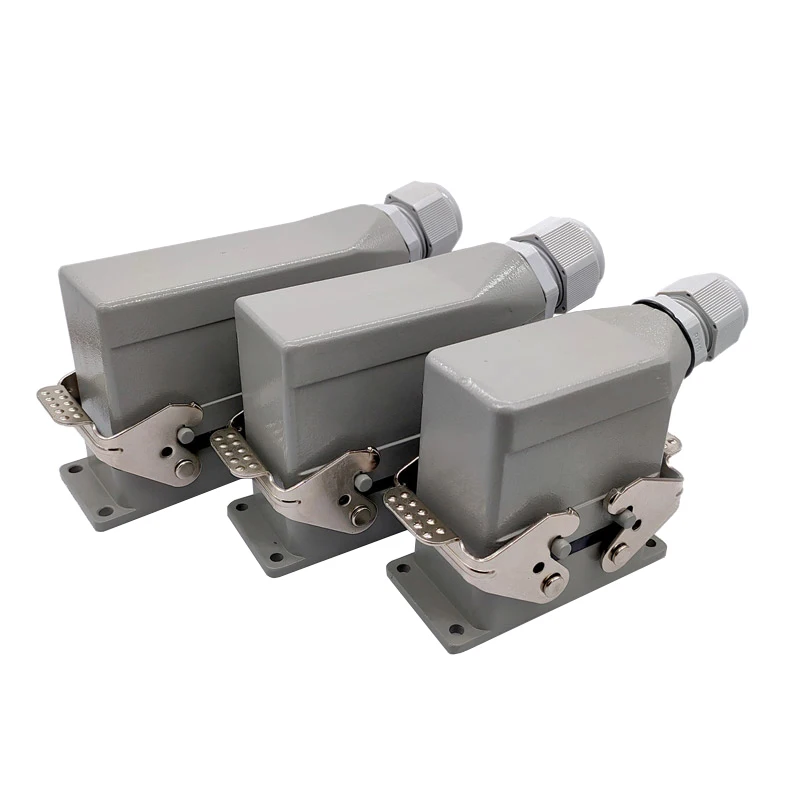

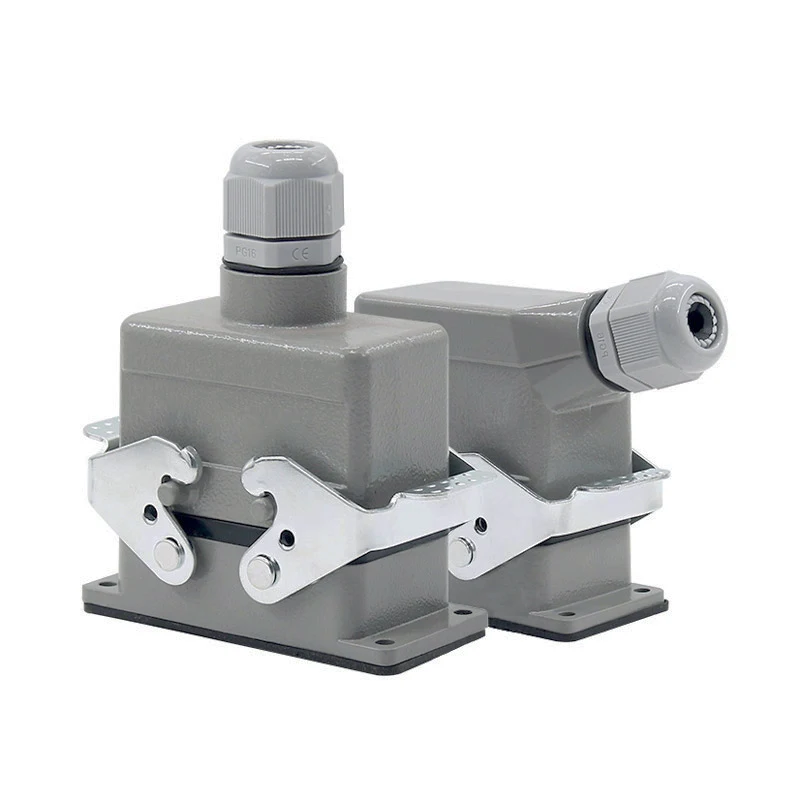

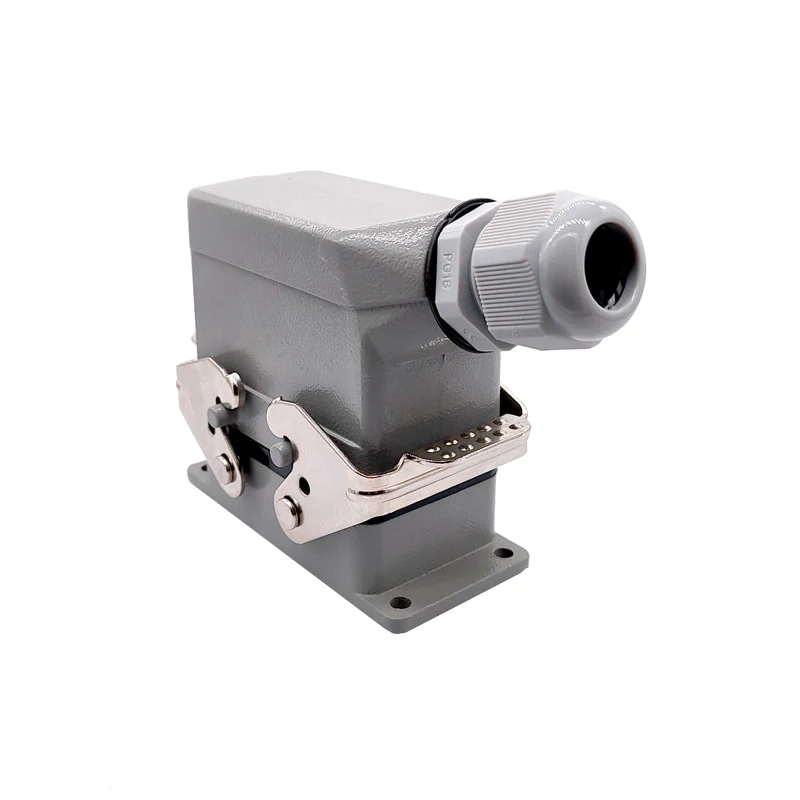

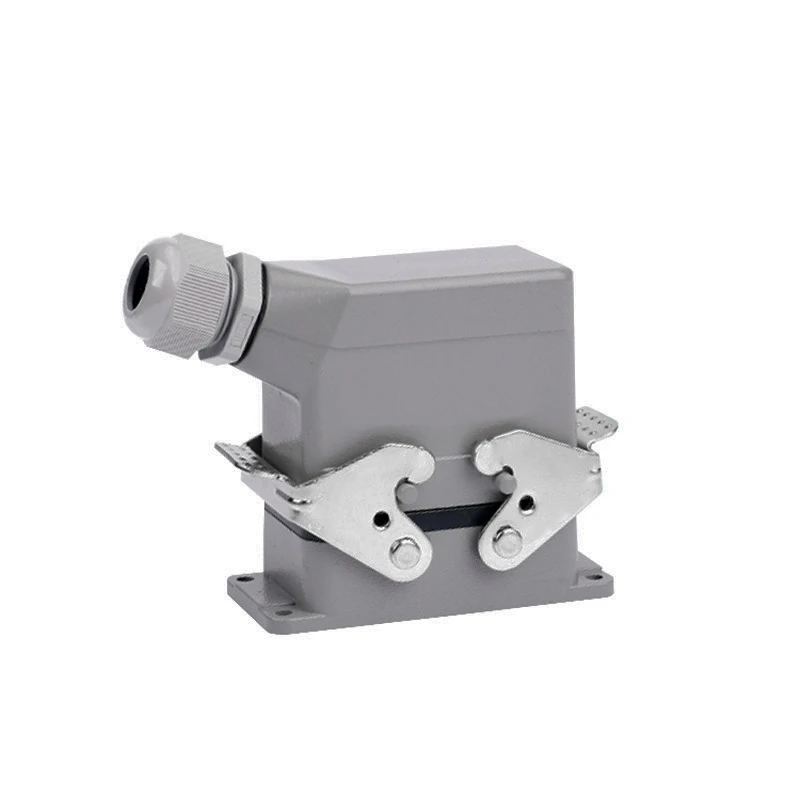

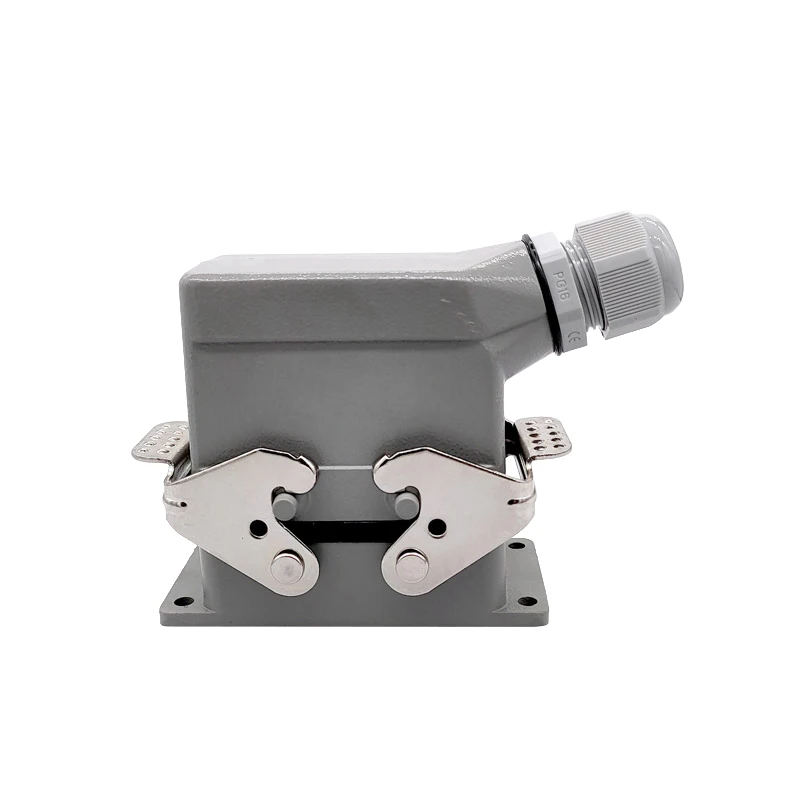

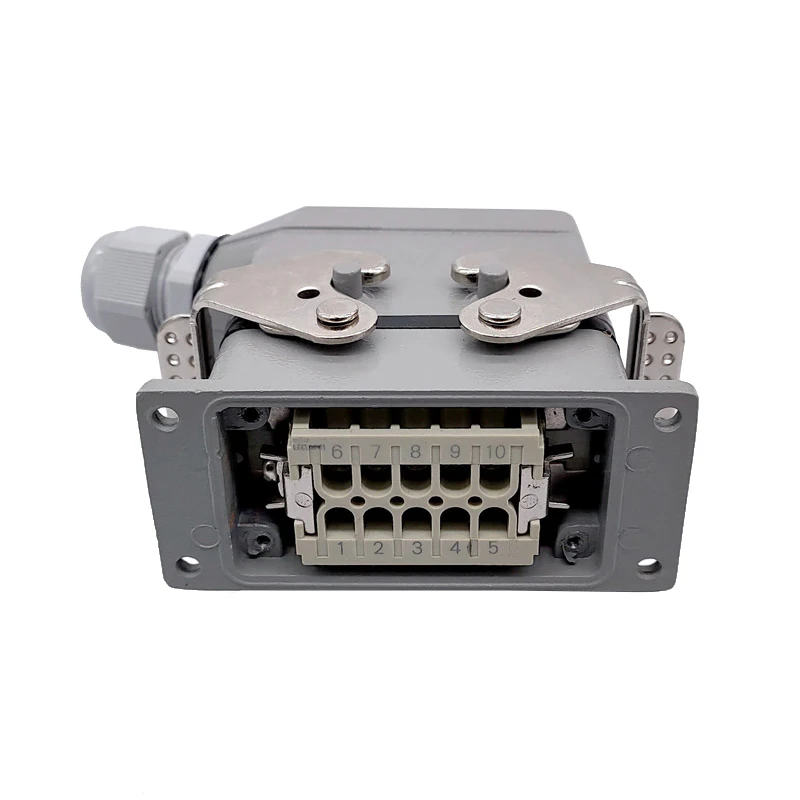

Conectores Resistentes Hdc-he0101 f m 10pin Conexão de Parafuso 400v 500v 16a Tomada Retangular Industrial do Conector da Aviação

1. Conectores e Terminais

Parâmetro

Plugue do corpo

Corrente de trabalho: 16A

Tensão de funcionamento: 400v/500v

Tensão avaliado do pulso: 6kv

Nível de poluição: 3

Resistência de isolamento: 10 10

Material: Policarbonato

Faixa de temperatura de operação: -40 ? ~ + 125 ?

Chama-grau retardador (de acordo com ul94): v0

Seção do condutor: 0.5- 4mm ²

Pino do pino de 4 pinos 6 pinos 10 pinos 16 pinos 24 pinos 32 pinos 48 pinos

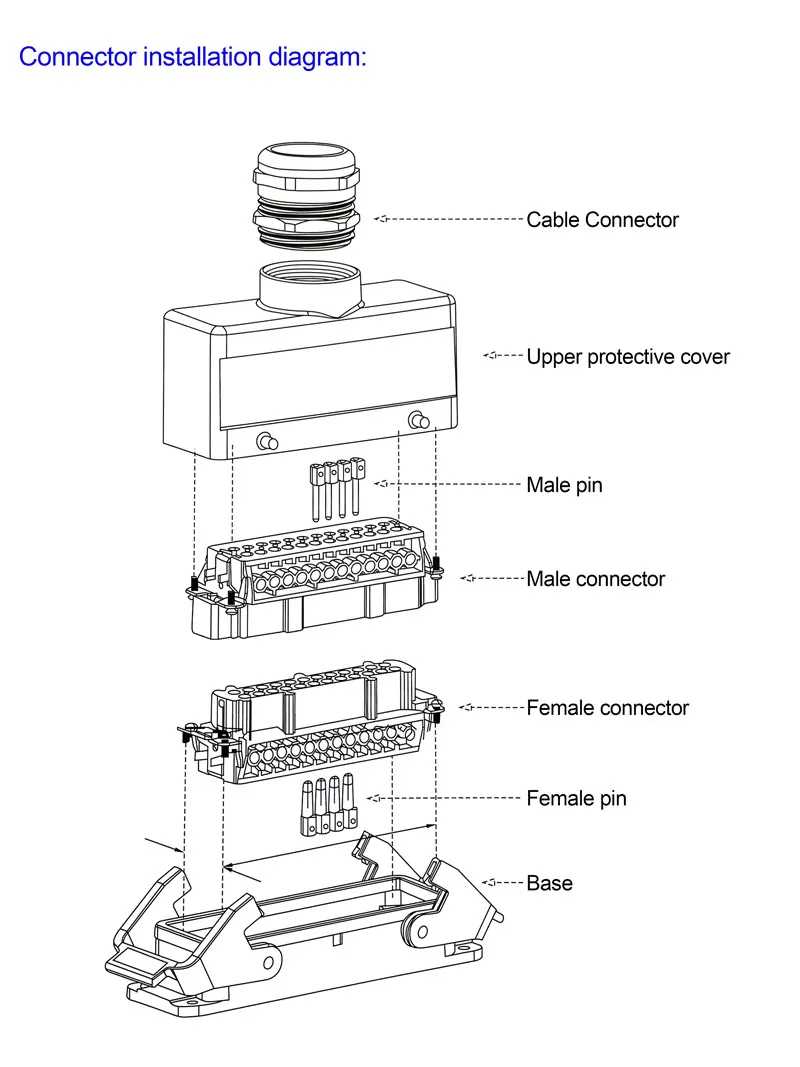

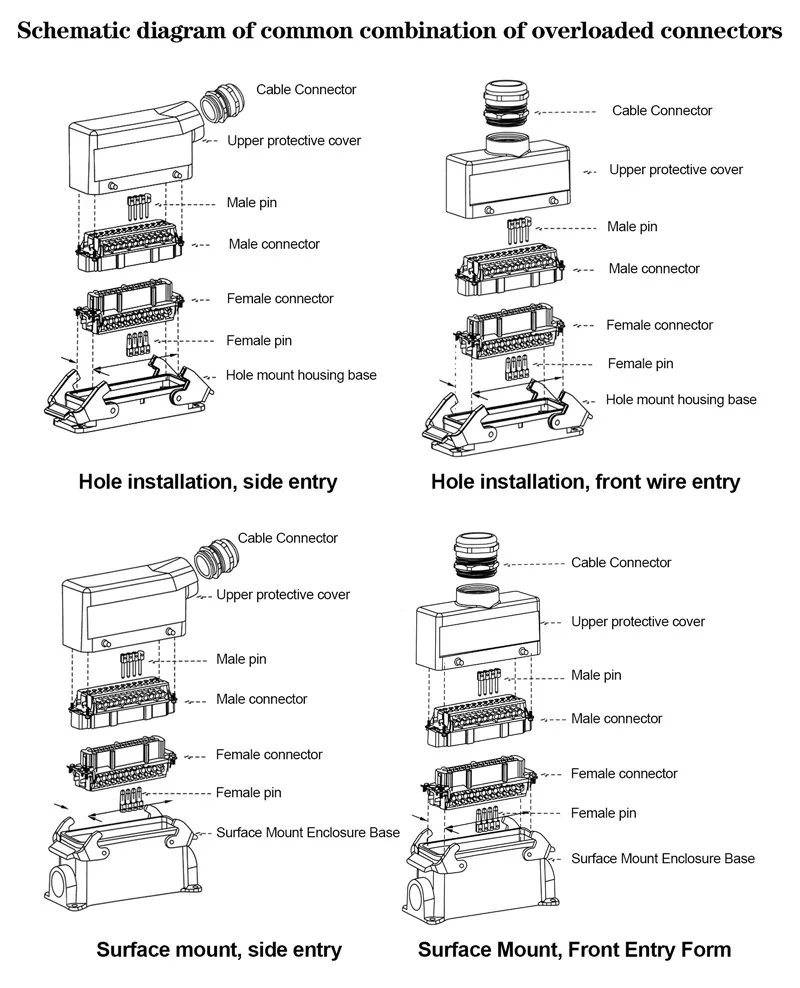

Método de instalação: instalação do furo

Conectores

Material: Cobre

Tratamento de superfície: banhado a prata

Resistência de contato :=<1m ohm

Forma de fiação: conexão de parafuso

Torque de aperto de parafuso/torque de teste: 0.25nm +

Formulários da fiação: fixação do parafuso

Caixa superior do metal/base

Material: liga de alumínio fundido

Tratamento de superfície: revestimento de pó de alta temperatura

Dispositivo de bloqueio: aço inoxidável ou ferro galvanizado

Faixa de temperatura de operação: -40 ? ~ + 125 ?

Classe da proteção: IP65
