Nota:
Esta placa tem um AD e um DA. Quando dois ADs são necessários, DA pode ser alterado para AD. Quando D5080 é 1, o DA transforma-se ANÚNCIO e o sinal do ANÚNCIO é entrado do pino DOUT.
O intervalo de entrada é 0-3.3V, para ser 0-10V, adicione dois resistores (10K.5.1K) para dividir.
Adicionar uma instrução para o programa MOV, K1, D5080 para converter o DA para o registo de dados de AD AD como D5032
Pequena decisão: O comprimento do programa de download padrão é 8000 passos. Na verdade, a maioria dos clientes escreve programas que não excedem 2000 etapas. Portanto, se você configurá-lo no software GX ou WORK2, poderá aumentar a velocidade de download em 4 vezes. O método de configuração é o seguinte:: Após o sinal + na frente do parâmetro na lista de dados do programa, o parâmetro PLC aparecerá. Em seguida, clique duas vezes no parâmetro PLC e a interface de configuração do parâmetro aparecerá. Na interface de configuração do parâmetro, a capacidade de memória pode ser definida de 2000 a 2000.
Dimensões: comprimento X largura X altura: 122X87X42mm. Montagem tamanho do furo: 115*80mm Seguro com 4 parafusos M3.

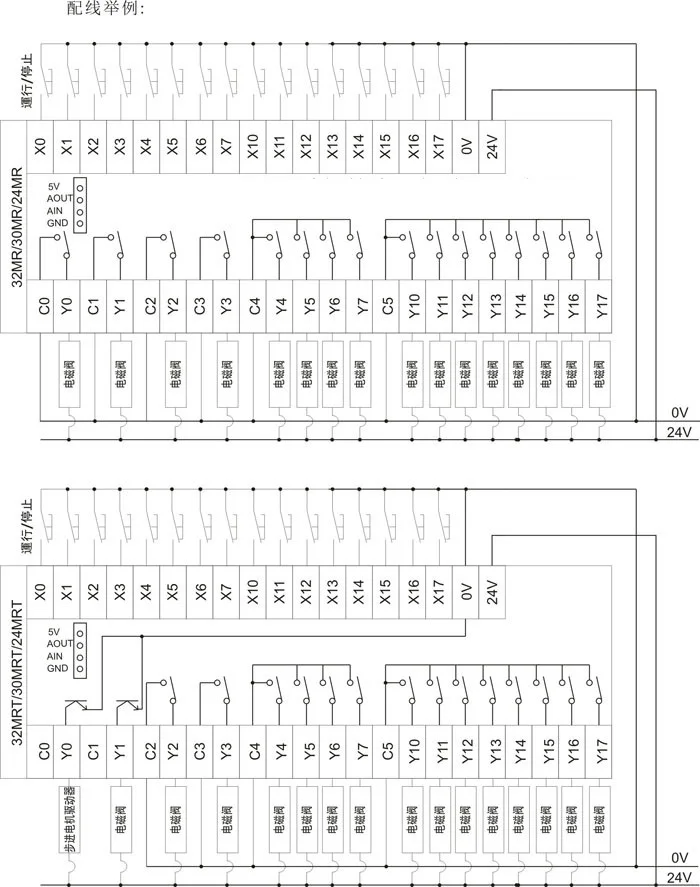

32MR 16 entrada 16 saída do relé (Y0–Y17)
32MRT 16 entrada 14 saída do relé (Y2–Y17)
30MR 16 entrada saída do relé 14 (Y0–Y15)
30MRT 16 entrada 12 saída do relé (Y2–Y15)
24MR 16 entrada 12 saída do relé (Y0–Y13)
24MRT 16 entrada 10 saída do relé (Y2–Y13)
A diferença entre MR e MRT, Y0, saída do relé Y1 é substituída pela saída do coletor aberto, conveniente para o pulso da saída, e com motor deslizante.
1a tipo relé 5A saída atual

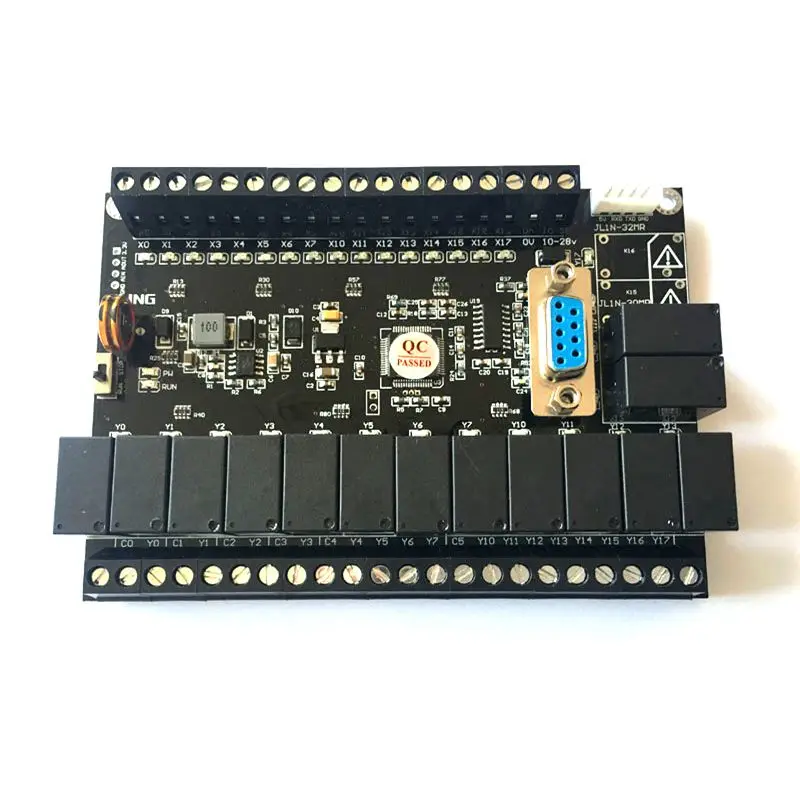

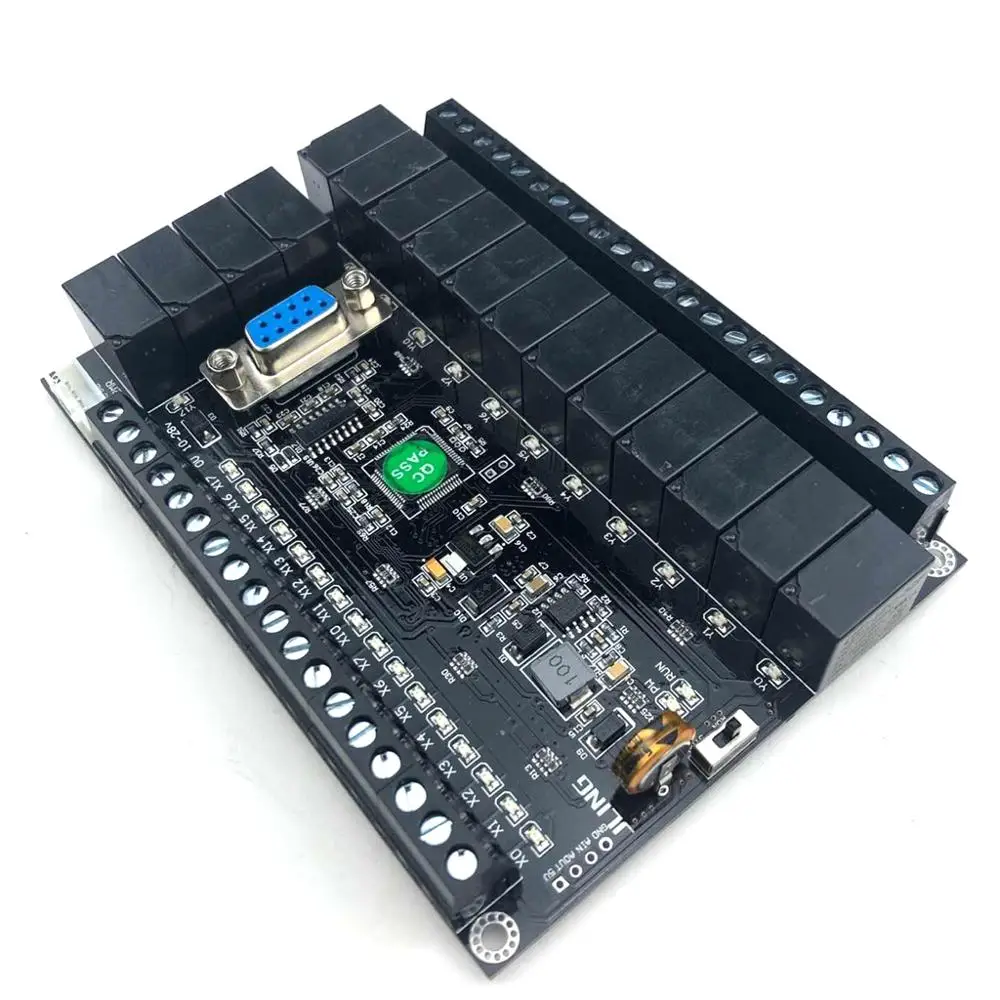

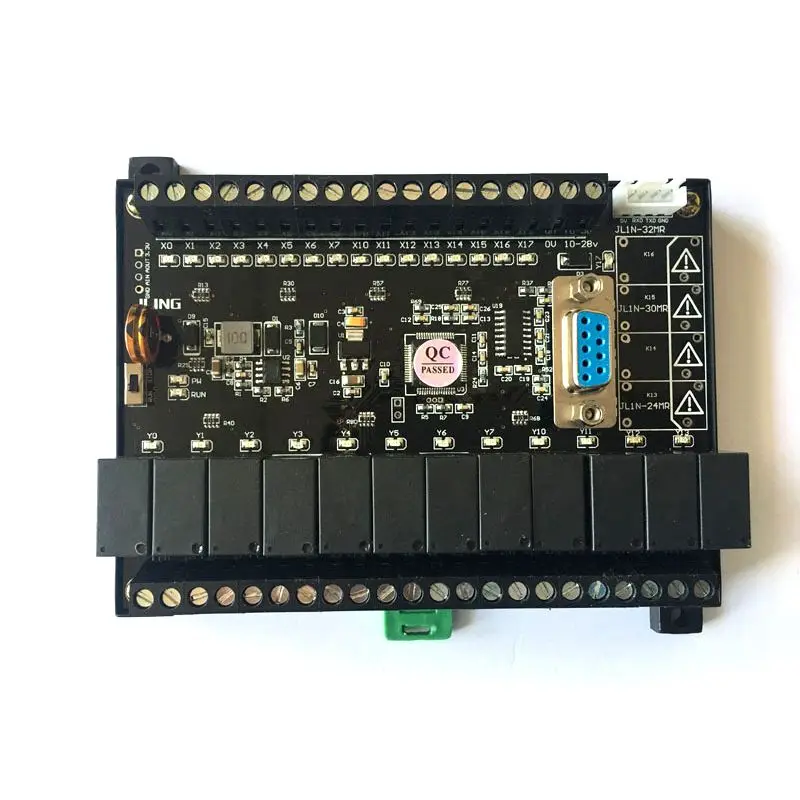

Esta placa é uma placa do PLC, diretamente usando o software de programação Mitsubishi GX para escrever diagramas da escada, escrito diretamente ao PLC, pode ser monitorado em linha, o preço é ainda mais barato do que a placa de um chip.
|
Projeto
|
Desempenho
|
|
Relé auxiliar
|
Uso geral
|
MO-M383
|
|
Indisponível energia
|
M384-M1535
|
|
Uso especial
|
M8000-M8255
|
|
Estatuto
|
Manter em uso
|
S0 e tímido; e tímido; S999
|
|
Temporizador
|
100 EM
|
T0 e shy;T199(0, 1-3276,7 segundo)
|
Potenciômetro incorporado para o temporizador analógico
VR1: D5030
|
|
10 EM
|
T200-245 (0,01-327,67 segundo)
|
|
1MS tipo cumulativo
|
T246-T249
Indisponível energia
|
|
100MS tipo cumulativo
|
T250-T255
Indisponível energia
|
|
Contador
|
Incremento de 16 bits
|
C0-C15(0-32767)
|
|
Incremento de 16 bits (retenção de desligamento)
|
C16-C199
|
|
Contador de alta velocidade (espera sem energia)
|
C200-C255
|
|
Registo Dados
|
16-bit universal
|
D0-D127
|
|
Retenção do sem energia 16-bit
|
D128-D5029
|
|
16-bit uso especial
|
D5030(1 peça potenciômetro analógico)
|
|
|

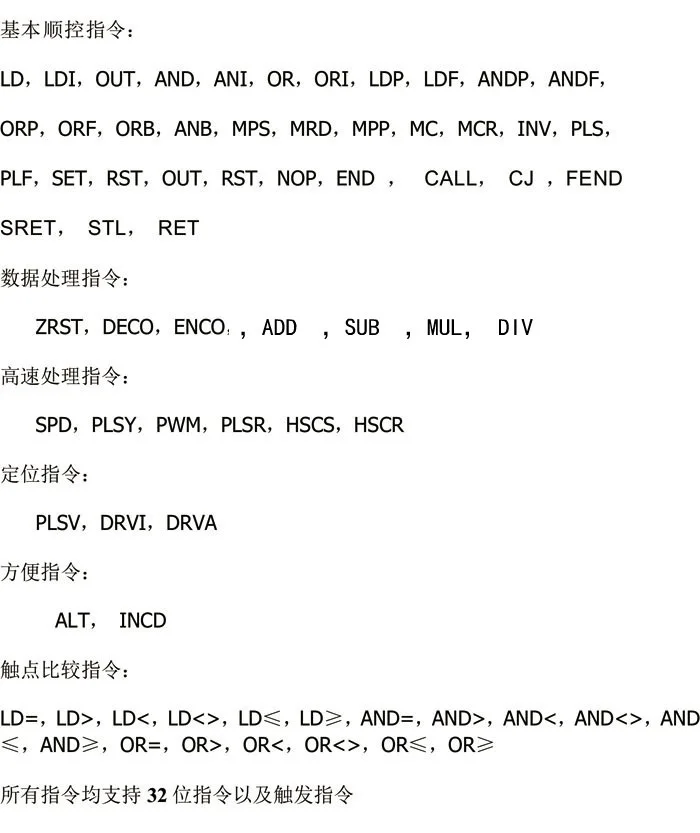

* Entrada alta velocidade pulso C 2 3 5, C2 5 1 função compatível com FX1N
YO Y1 pode enviar até 10K pulsos e é compatível com FX1N.
* O ponto de saída é a saída do coletor aberto, a corrente nominal é 5A, pode acionar diretamente a válvula solenóide DC, nenhum relé externo é necessário.
* Com uma porta RS232, ele pode ser usado para baixar diagramas ladder ou se comunicar com várias telas sensíveis ao toque e telas de texto.
Precauções de uso:
1, quando o computador é programado com software de programação do desenvolvedor GX e quando conectado à tela de texto, use um macho comercialmente disponível para a linha de comunicação 9pin feminino
2, o PLC têm um ANÚNCIO da entrada análoga, correspondendo ao registro de dados interno D5030 (não D8030)
9PIN feminino programação porta definição
2 TX
3 RX
5 GND
Use um cabo macho para fêmea de 9pin disponível comercialmente que possa ser conectado diretamente a portas seriais de texto e computador
