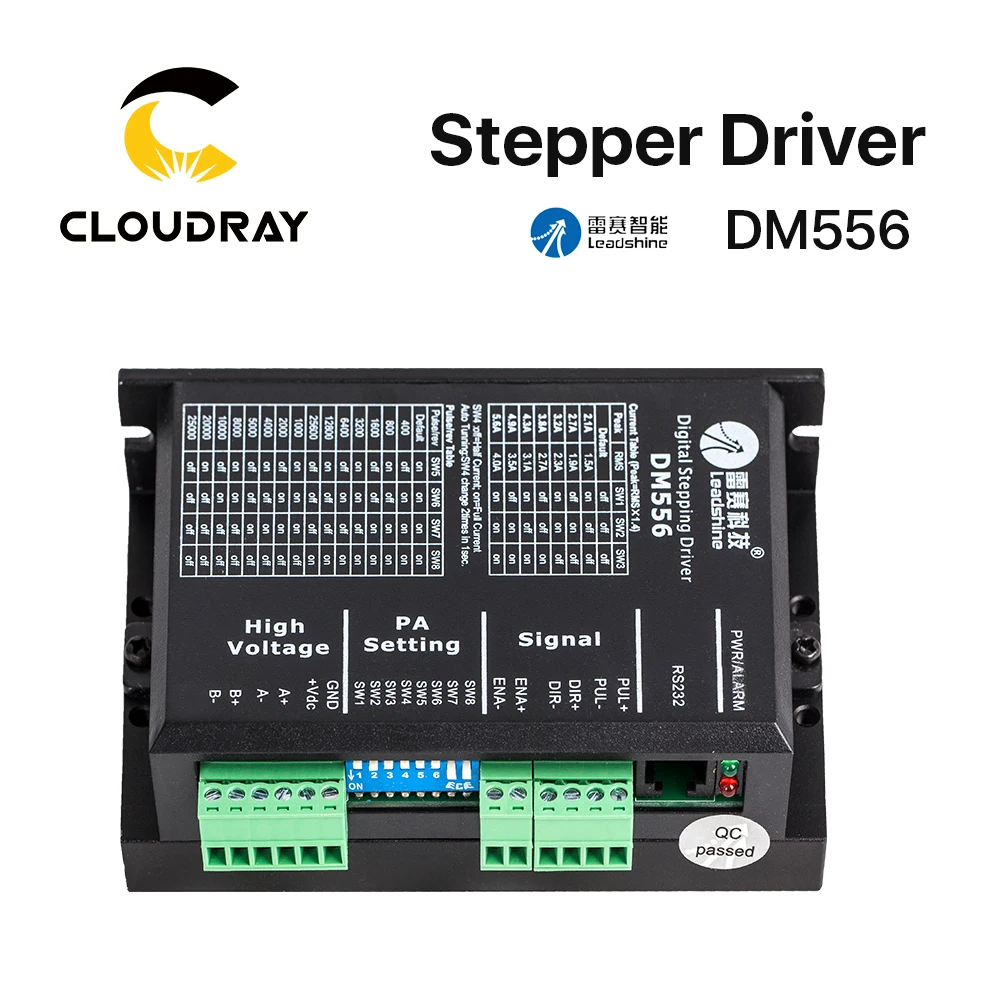

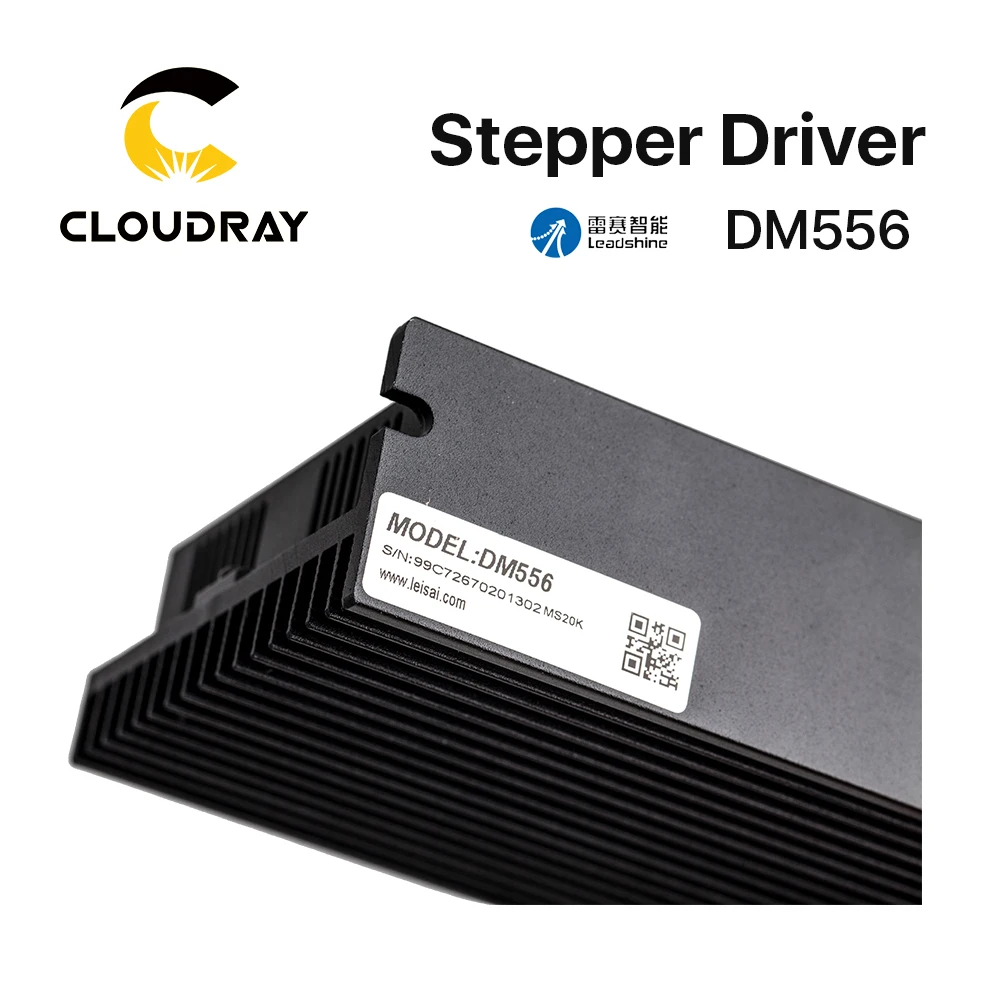

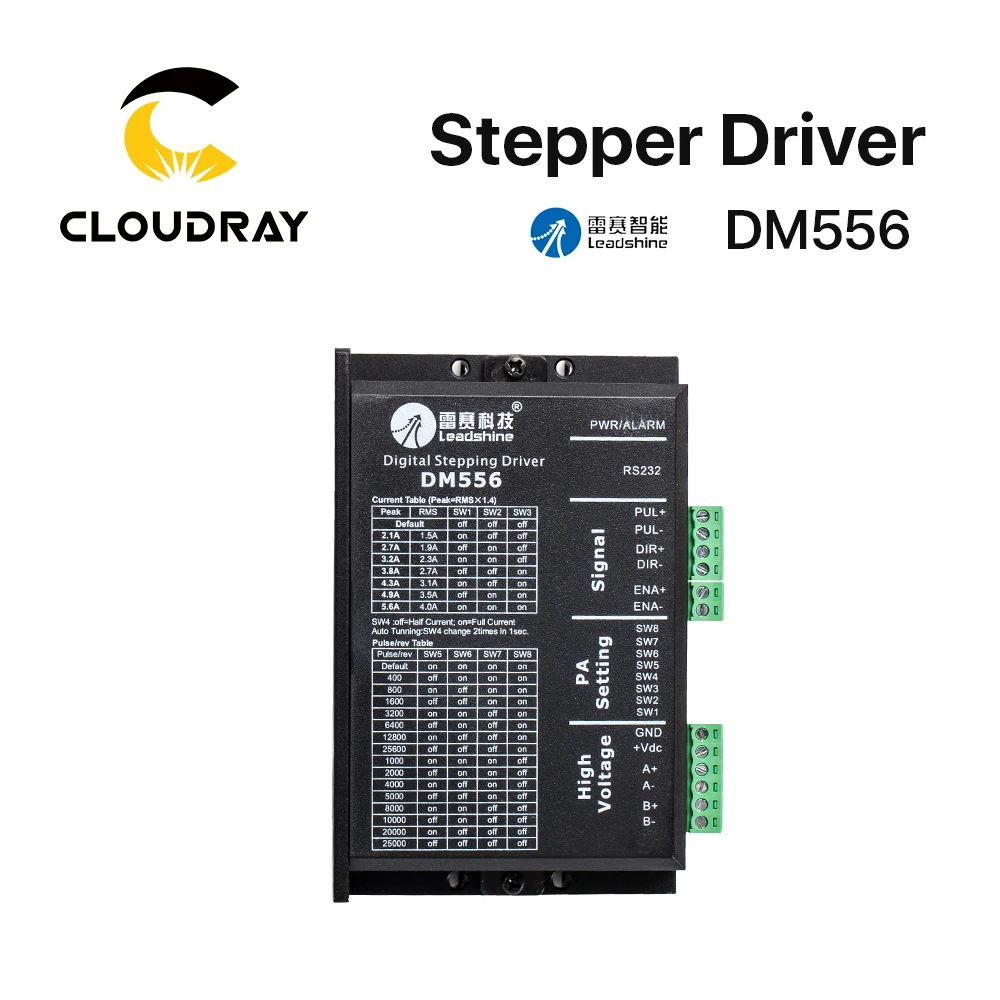

Controlador de Motor Máquina de Gravura 0.5-5.6a para Nema Leadshine Driver Deslizante Fase 20-50vac 17 Nema 23 Cnc Dm556 2

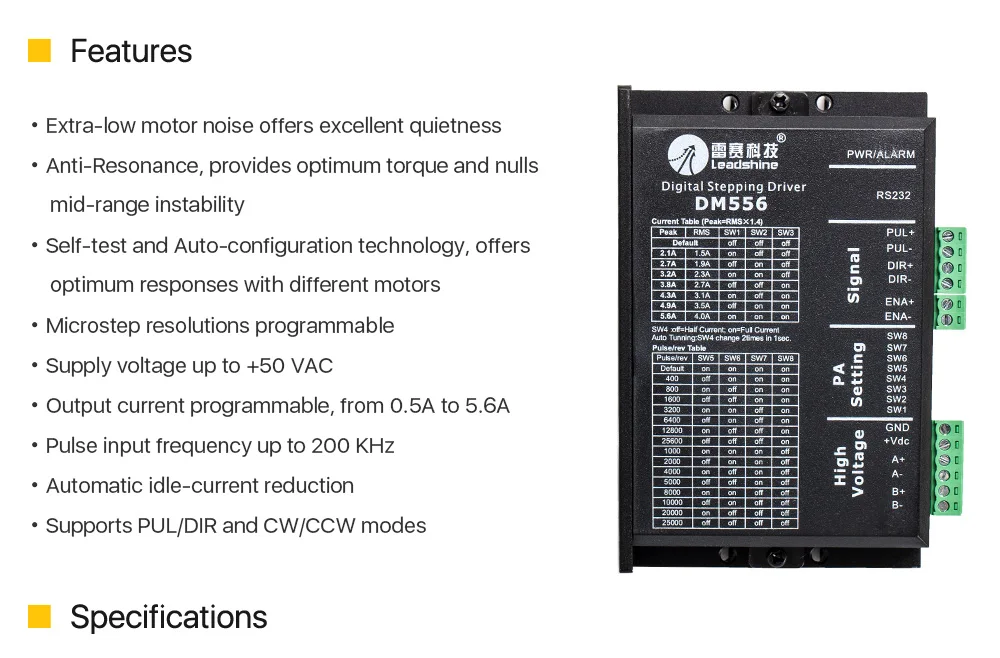

Parâmetros

DM556

Min

Típico

Max

Unidade

Corrente de saída

0.5

–

5.6 (4.0 rms)

UM

Tensão de alimentação

20VAC

–

50VAC

V

Corrente Do Sinal De lógica

7

10

16

MA

Freqüência de Entrada de pulso

0

–

200

KHz

Passo Revolução

400

25600

Pulsos/Rev

Resistência de isolamento

500

MOHMS

Motores De Passo adequado

NEMA 17,23

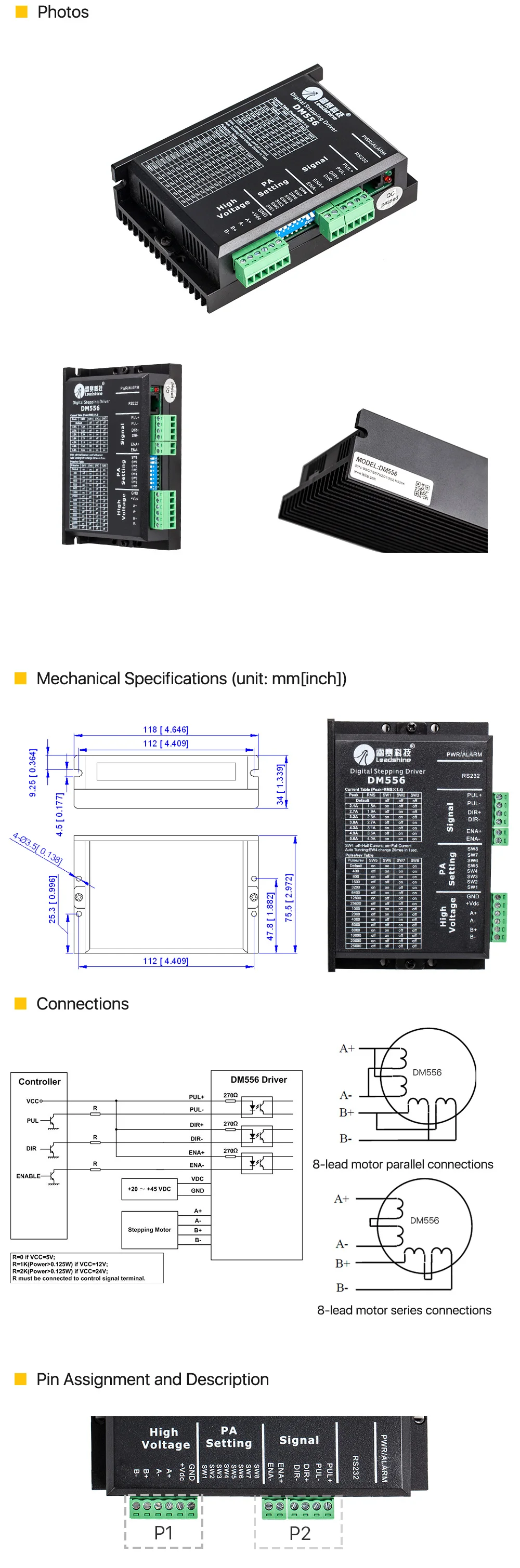

Função P1

DM556 Detalhes

PUL +

Sinal de pulso: no único modo de pulso (pulso/direção), esta entrada representa o sinal de pulso, cada aumento ou queda de borda ativa (software configurável); 4-5v quando PUL-HIGH, 0-0.5v quando PUL-LOW. No modo de pulso duplo (pulso/pulso), esta entrada representa pulso no sentido horário (cw), ativo tanto em alto nível e baixo nível (software configurável). Para uma resposta segura, a largura do pulso deve ser mais longa do que 2.5µs. As séries conectam resistores para a atual-limitação quando + 12v ou + 24v usados. O mesmo que os sinais de dir e ena.

PUL-

DIR +

Sinal de dir: no modo de pulso único, este sinal tem níveis de baixa/alta tensão, representando duas direções de rotação do motor; no modo de pulso duplo (software configurável), este sinal é pulso do contador-relógio (ccw), ativo tanto em nível alto e baixo (software configurável). Para uma resposta segura do movimento, o sinal de dir deve estar à frente do sinal de pula pelo menos por 5µs. 4-5v quando DIR-HIGH, 0-0.5v quando DIR-LOW. Por favor, note que o sentido de rotação também está relacionado ao jogo da fiação da movimentação do motor. Trocar a conexão de dois fios para uma bobina para a unidade reverterá a direção do movimento.

DIR-

ENA +

Ativar sinal: este sinal é usado para ativar/desativar a unidade. Os sinais de alto nível (sinal de controle npn, pnp e de controle diferencial são pelo contrário, ou seja, de baixo nível para ativar.) para permitir a movimentação e de baixo nível para desabilitar a unidade. Normalmente deixado sem conexão (ativado).

ENA-

Função P2

DM556 Detalhes

+ Vdc

Fonte de alimentação, 20 vdc 50 vdc, incluindo a flutuação da tensão eTensão EMF.

GND

Terra de alimentação.

Um +, um-

Fase do motor de UM

B +, b-

Fase do motor B
