Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Motor | DC do Motor |
| Modelo Número | Lkbl-4810f |
| Volt | 24-48vdc |
| Output | 0-48vdc |
| MAX Current | 10A |
Controlador de motor sem escova salão bldc placa de motorista bldc controlador de motor bldc sensored
Brushless DC Motor Driver
Instrução para LK-BL4810F V3. 1
Principais características
Ele pode ser conectado com uma placa de exibição de velocidade externa LK-BL01, mostrando a velocidade, definir parâmetros de unidade;
Design tem o design atual fechado da velocidade dobro com torque de baixa velocidade e operação lisa;
Has tem a saída de alta velocidade com a velocidade máxima de 10000 rpm/min;
Mode modo de controle de velocidade: quantidade analógica 0-5v, (de acordo com a exigência dos usuários nós podemos definir pwm dentro de 100hz-100khz)
Tem o lado do controle do sinal do en, dir;
Pulse pode saída de pulso tacômetro;
Has tem sobre-corrente, sobretensão, sob tensão, enrolamento do motor e outras funções de proteção;
Visão Geral do produto
LK-BL4810F o motorista sem escova do motor da c.c. é o produto o mais atrasado da alta-tecnologia de nossa empresa para o campo da movimentação média do motor da potência. Este produto usa um circuito integrado em grande escala para substituir o equipamento original. Tem maior capacidade de resposta anti-bloqueio e rápida. É apropriado para todos os motores dc sem escova trifásicos com baixa tensão DC18V-50V (placas mostram DC24V-48V) e corrente de pico abaixo de 10a. Mesmo se trabalhar com grande corrente, ainda está em baixa temperatura. É amplamente utilizado no equipamento de tricô, no equipamento médico, na maquinaria do empacotamento de alimento, nas ferramentas elétricas e em uma série de áreas da automatização e do controle elétricos.
Visão funcional
Função da seguinte forma:(Configuração padrãoModo: onda quadrada, hall, laço aberto)
1. run modelo: onda quadrada, com sensor hall, velocidade de laço aberto
2. run modelo: onda quadrada, com sensor hall, velocidade de loop fechado
3. run modelo: onda quadrada, sem sensor hall, velocidade de laço aberto
4. run modelo: onda quadrada, sem sensor hall, velocidade de loop fechado
5. run modelo: dispositivo de torque constante, velocidade de loop aberto (não corra por muito tempo com sobrecarga)
6. run modelo: dispositivo de torque constante, velocidade de loop fechado (não corra por muito tempo com sobrecarga)
Com base em nosso software de computador superior e depurador de mão, todas as funções acima podem ser definidas por si mesmo.
Especificação elétrica:
(1) temperatura ambiental: 25
|
Fonte de alimentação |
Dc18v 50 50v corrente contínua (Capacidade de acordo com a seleção de potência do motor) |
|
A corrente máxima de entrada |
Não maior than10A (De acordo com o motor e carga nominal) |
|
A potência máxima |
O máximo é 480w (sobre o motor de potência é estritamente proibido) |
|
Adaptável motor |
Adaptável potência de saída≤ 300W motor |
|
Resistência de isolamento |
Geral temperature 500MΩ |
|
Resistência de isolamento |
Temperatura geral e pressão 0.5kv, 1minitute |
(2) parâmetro ambiental
|
Método de resfriamento |
Refrigerar de ar natural (refrigerar de ar forçado é recomendado) |
|
|
Favorável ao meio ambiente |
Condição |
Evite poeira, névoa de óleo e gases corrosivos |
|
Temperatura |
0 ~ + 50 |
|
|
Umidade |
Rh 80% rh, nenhuma condensação, nenhuma geada |
|
|
Vibração |
0.5g (4.9 m/s2 ) 10hz-60hz (Operação não contínua) |
|
|
Temperatura reservados |
-20 ~ + 65 |
|
|
Tamanho |
118mmX75.5mmX34mm |
|
|
Peso |
Cerca de 0.3Kg |
|
Nota: Devido a mudanças dramáticas na temperatura do ambiente de armazenamento, é fácil formar condensação ou geada. Neste caso, a unidade deve ser colocada por 12 horas ou mais. Até que a temperatura da unidade e a temperatura ambiente sejam consistentes, ele pode estar no poder.

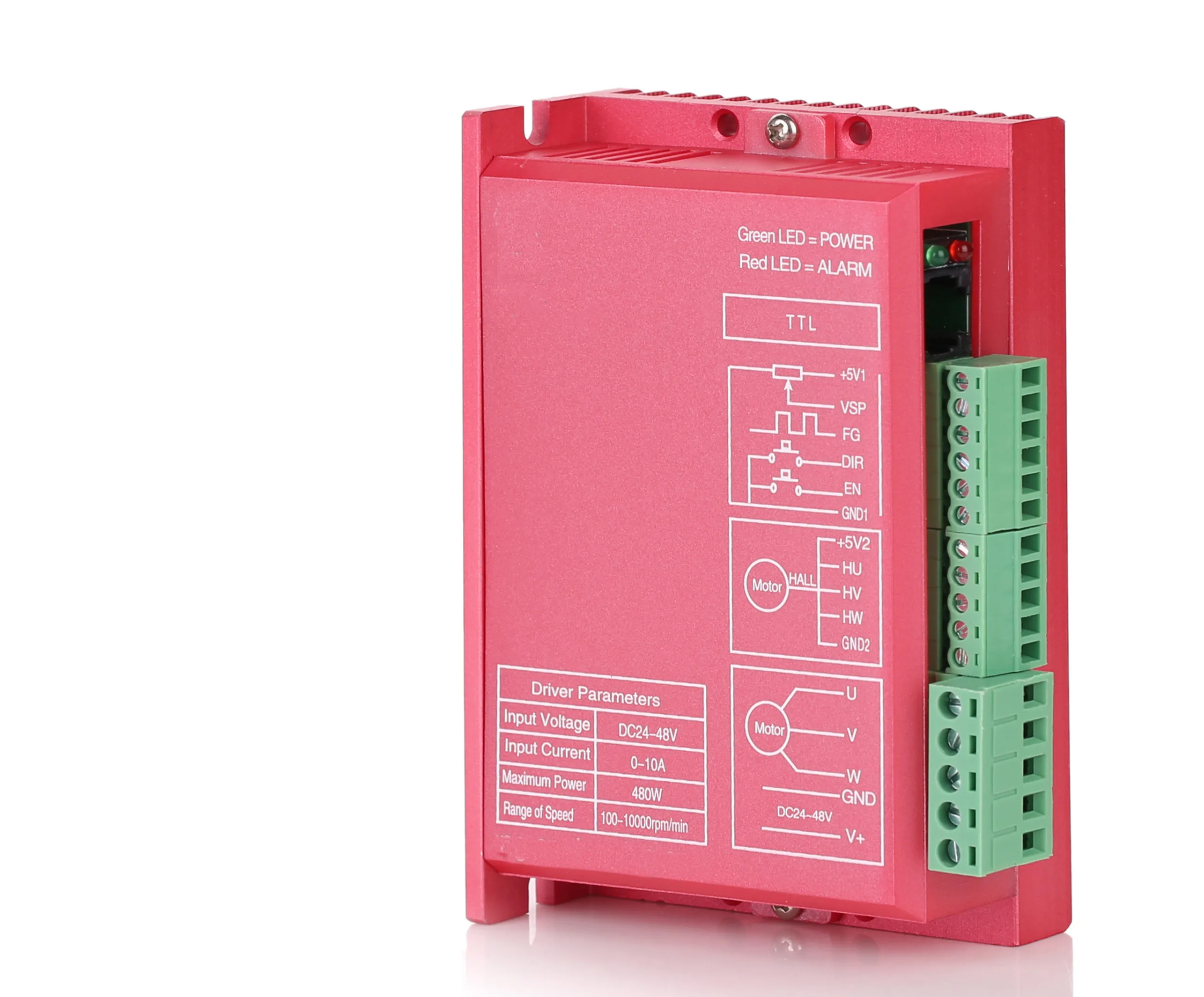

Terminal de interface descrição
|
Função |
Mark |
Descrição |
|
Luz indicadora |
PODER |
Se o indicador de energia verde é mais leve, ele mostra que a energia é normal. |
|
ALM |
Se o indicador de status vermelho é flash lento, significa esperar; flash rápido significa operação; ele sempre acende significando falhas ou fora de linha; |
|
|
Porta de comunicação RS232 |
TTL |
Ele pode ser conectado com uma placa de exibição de velocidade externa ZM-BL01 para exibir a velocidade. ZM-BL01 também pode definir os parâmetros da movimentação. Os detalhes são mostrados em ZM-BL01 instruções |
|
Porta de sinal de controle |
+ 5V1 |
Potência do sinal de controle + (saída de potência interna) |
|
VSP |
Sinal de controle externo de velocidade Maneira do controle: (1) conectando com um potenciômetro para mudar vsp, então ele pode completar 0 adjustment 100% ajuste de velocidade. A escala é 0-5v; (2) controle de velocidade por pwm: os terminais positivos conectam com vsp, e os terminais negativos conectam com gnd1, freqüência de entrada por vsp para mudar o ciclo de trabalho, e a velocidade mudou, a escala é 100-100khz |
|
|
FG |
A saída do pulso da velocidade do motor está medindo a frequência deste sinal. Em seguida, converte-a na velocidade real do motor. |
|
|
DIR |
O sentido giratório é controlado pelo nível bonde alto e baixo, motor para a frente: conectado com gnd1, reversão do motor (no sentido contrário); sem gnd1 ou conectado com + 5v, motor para a frente (no sentido horário) |
|
|
EN |
En conectado com gnd1, o motor pode trabalhar (estado em linha); sem alavanca elétrica conectada ou alta, o motor não pode trabalhar (status offline e a luz vermelha continuar trabalhando) |
|
|
GND1 |
Fonte de alimentação do sinal de controle |
|
|
Sala de porta de controle |
+ 5V2 |
+ Potência do salão do motor |
|
HU |
Entrada da fase do sinal u do sensor do salão |
|
|
HV |
Entrada da fase do sinal v do sensor do salão |
|
|
HW |
Sinal do sensor hall com entrada de fase |
|
|
GND2 |
Fonte de alimentação do salão do motor |
|
|
O motor e poder |
U V W |
Sinal trifásico da saída do motor |
|
GND V + |
Suporte gnd v v + para fluxo de corrente contínua. A potência de entrada é dc18v 50 50v. (placas mostram DC24V-48V) |
