Este PLC é aplicável aos programas de programação, leitura, download, inspeção, diagnóstico e monitoramento do software GX Developer e GX Works2.

1. Funções básicas

1) Apoie a função watchdog-compatível com o original;

2) Suporte função de interrupção externa compatível com o original; Suporta função de captura de pulso e suporta um total de 6 canais de X0-X5;

3) Depois que a senha é definida para 12345678,O programa não será capaz de ler, mas os dados do componente de software podem ser lidos e o programa de modificação de senha será limpo;

4) Exceto para o registro D, outros componentes são compatíveis com o original;

5) Apoie a função de manter dados após a falha de energia (todas as falhas de energia são manutenção FLASH, e os dados serão verificados quando ligar);

6) Verifique o programa escada baixado;

7) Quando o programa está sendo executado no PLC, o comando do programa e a faixa de componentes serão verificados e, se houver um problema, a falha correspondente será relatada;

8) Quando o interruptor de operação é puxado para RUN, a luz RUN pisca; Ao puxar para PARAR, a luz de corrida RUN apaga-se;

9) Durante a operação, pequena falha ocorre quando uma falha é detectada: a luz ERR pisca; Falha grave: a luz ERR está sempre acesa;

10) Modo constante exploração do apoio:D8039-tempo de digitalização constante M8039-modo de digitalização constante;

2. Recursos opcionais

1) Apoie PLSY e PLSR que enviam pulsos (comando do posicionamento do apoio):Suporte Y0 Y1 Y2 Y3 quatro canais, Y0 Y1 enviando até 200Khz, Y2, Y3 até 100Khz; (O tipo de saída do transistor, a configuração específica do PLC determina o número de canais de saída de alta velocidade).

2) Suporte RTC relógio em tempo real função-compatível com o original (Quando a senha é 12345678, o software de programação não pode alterar os dados do relógio);

3) Suporta a função de entrada do codificador, suporta até duas entradas de fase AB e pode ser personalizado para responder a 60KHz (E entrada de fase AB pode selecionar 2 vezes e 4 vezes a freqüência-o mesmo codificador pode obter 2-4 vezes a precisão), Suporta comandos SPD (X0 ~ X5: 6 vias) e contadores de alta velocidade-compatíveis com o pacote original;

4) Suporte função de interrupção externa compatível com o original; Suporta função de captura de pulso e suporta um total de 6 canais de X0-X5;

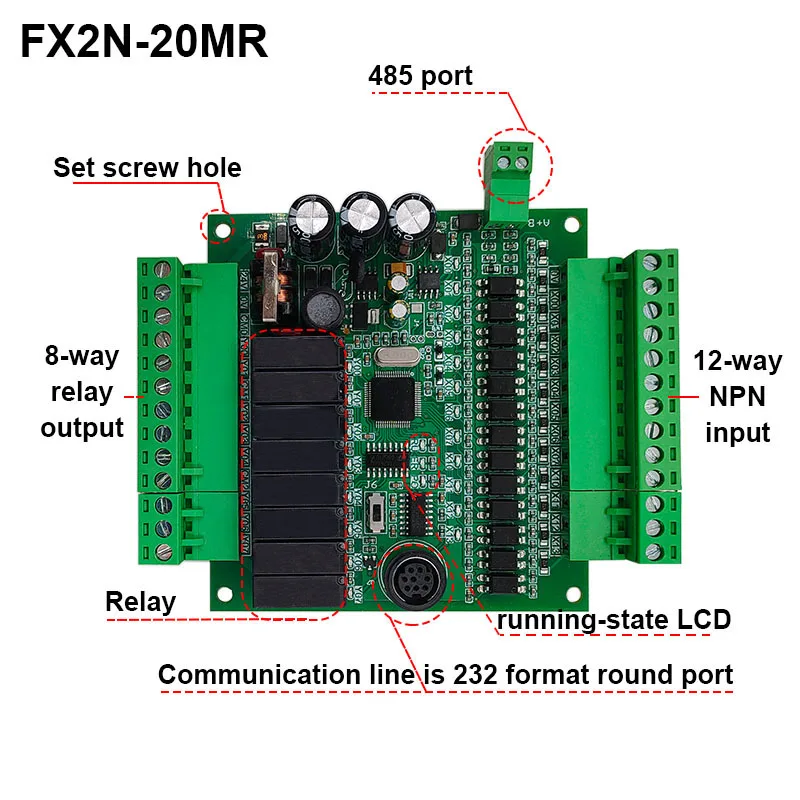

5) Suporta duas portas de comunicação, ambas suportam o protocolo de porta de programação e podem ser usadas quando necessário(Você pode usar o software de programação para se comunicar com duas portas seriais ao mesmo tempo). O primeiro canal suporta apenas o protocolo da porta de programação; O segundo canal suporta o protocolo da porta de programação e o protocolo MODBUS-RTU, que pode ser comutado através do D8120 no programa; A taxa de transmissão da porta serial 1 é 9600 ou 19200, e a taxa de transmissão da porta serial 2 é definida em D8120;

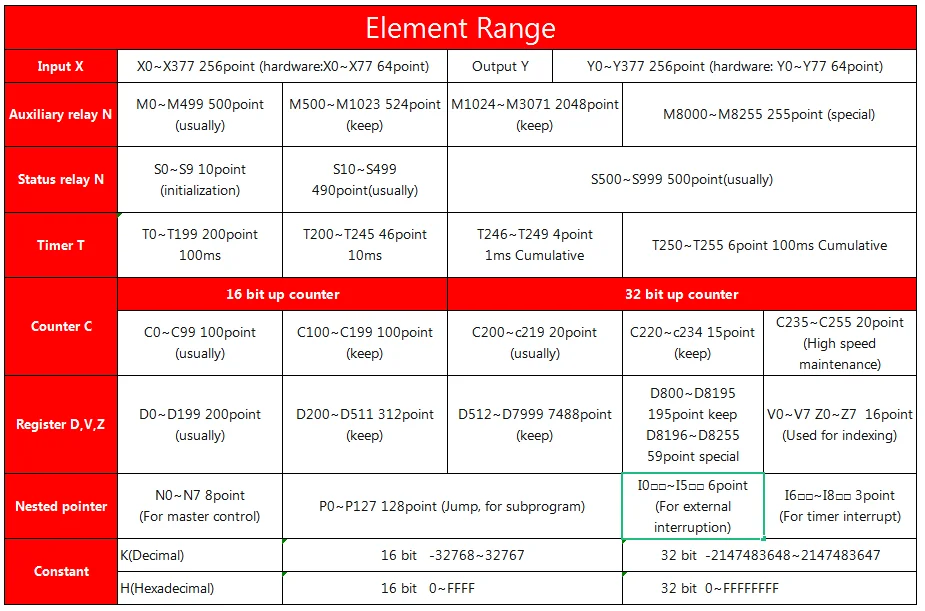

——————— Intervalo de elementos ———————–

O PLC FX2N é ajustado no parâmetro-parâmetro-PLC do software de programação

1. Inversores e Conversores

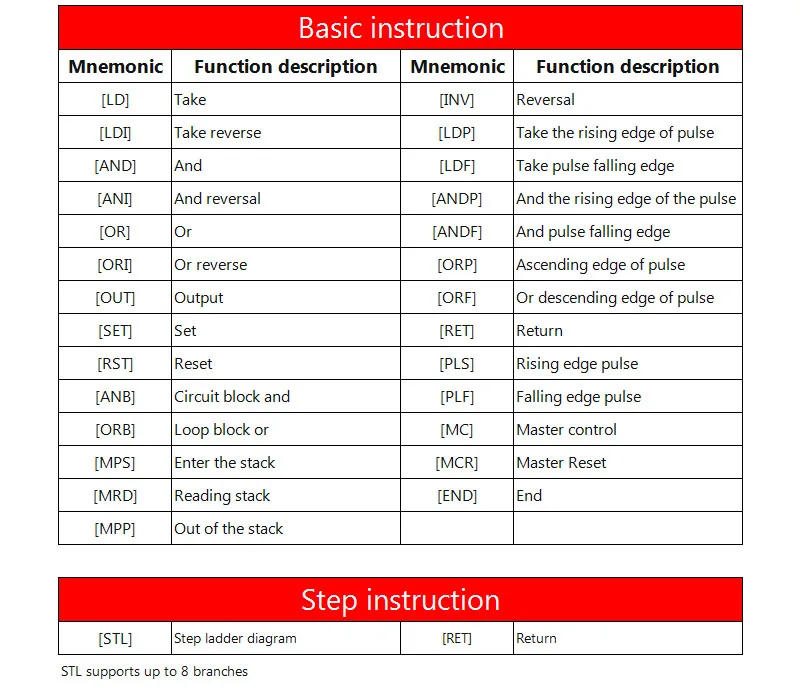

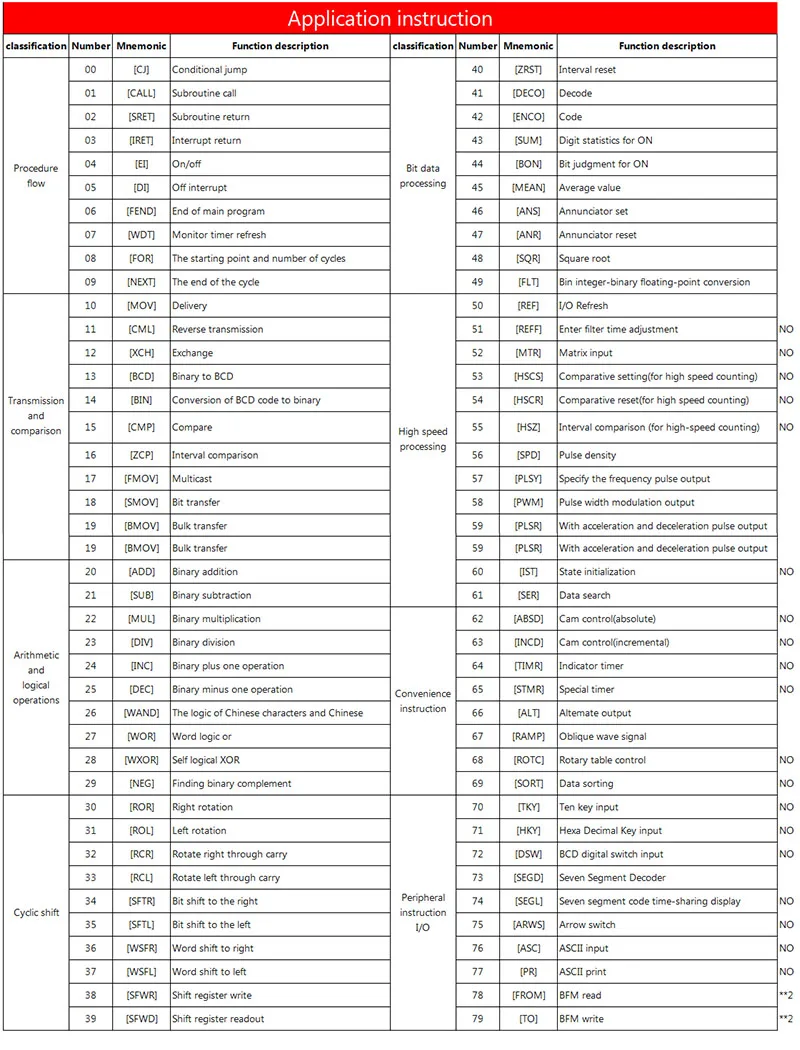

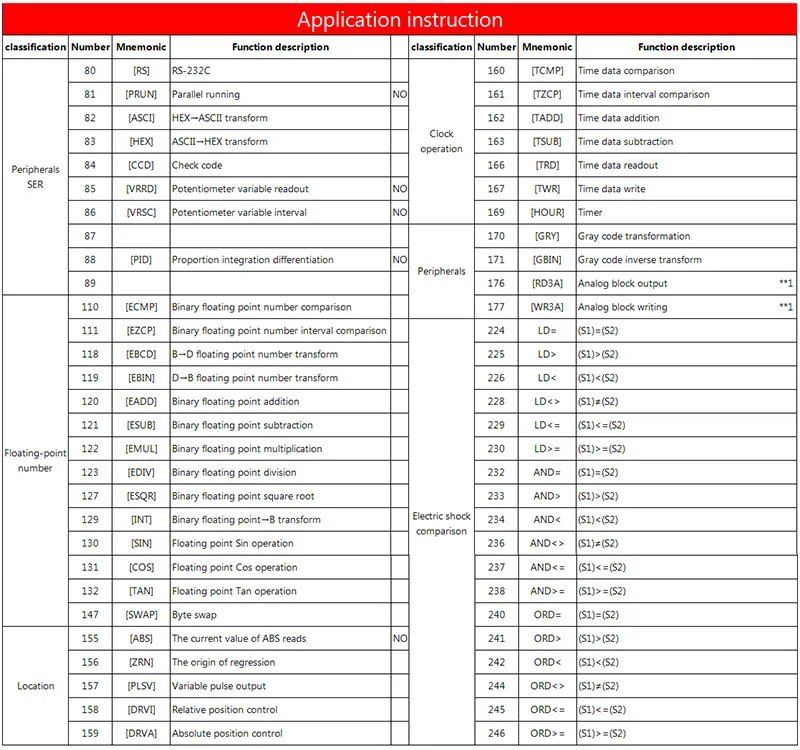

—————— Instruções Suportadas ——————

2. Controlador Lógico Programável Plc Fx2n-20mr Fx2n-20mt Módulo

3. Fontes de Alimentação

4. Inversores e Conversores

Nota: 1) Suporta instruções de 32 bits e adiciona instruções P;

2) a falha 6506 será detectada quando o comando unsupported é usado;
