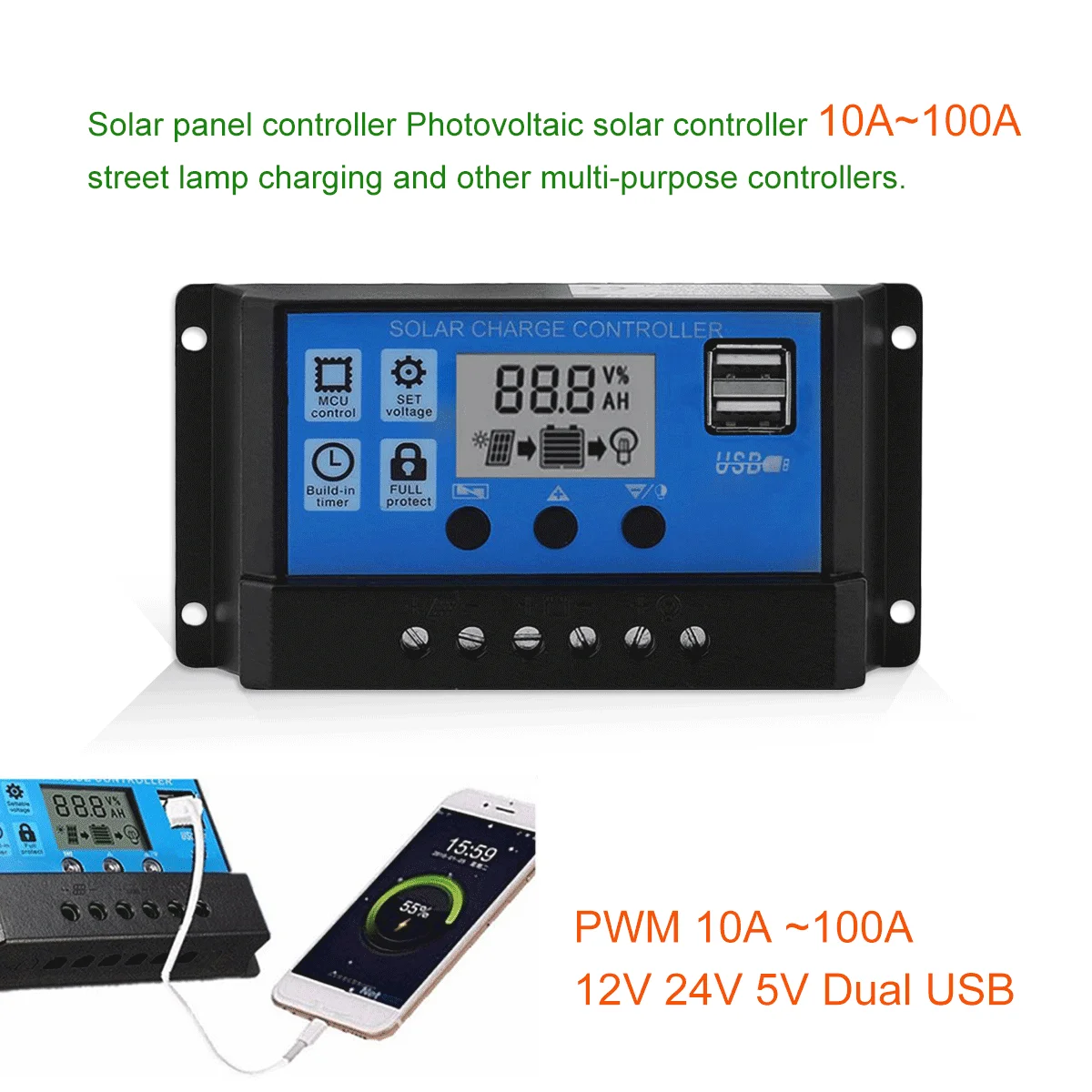

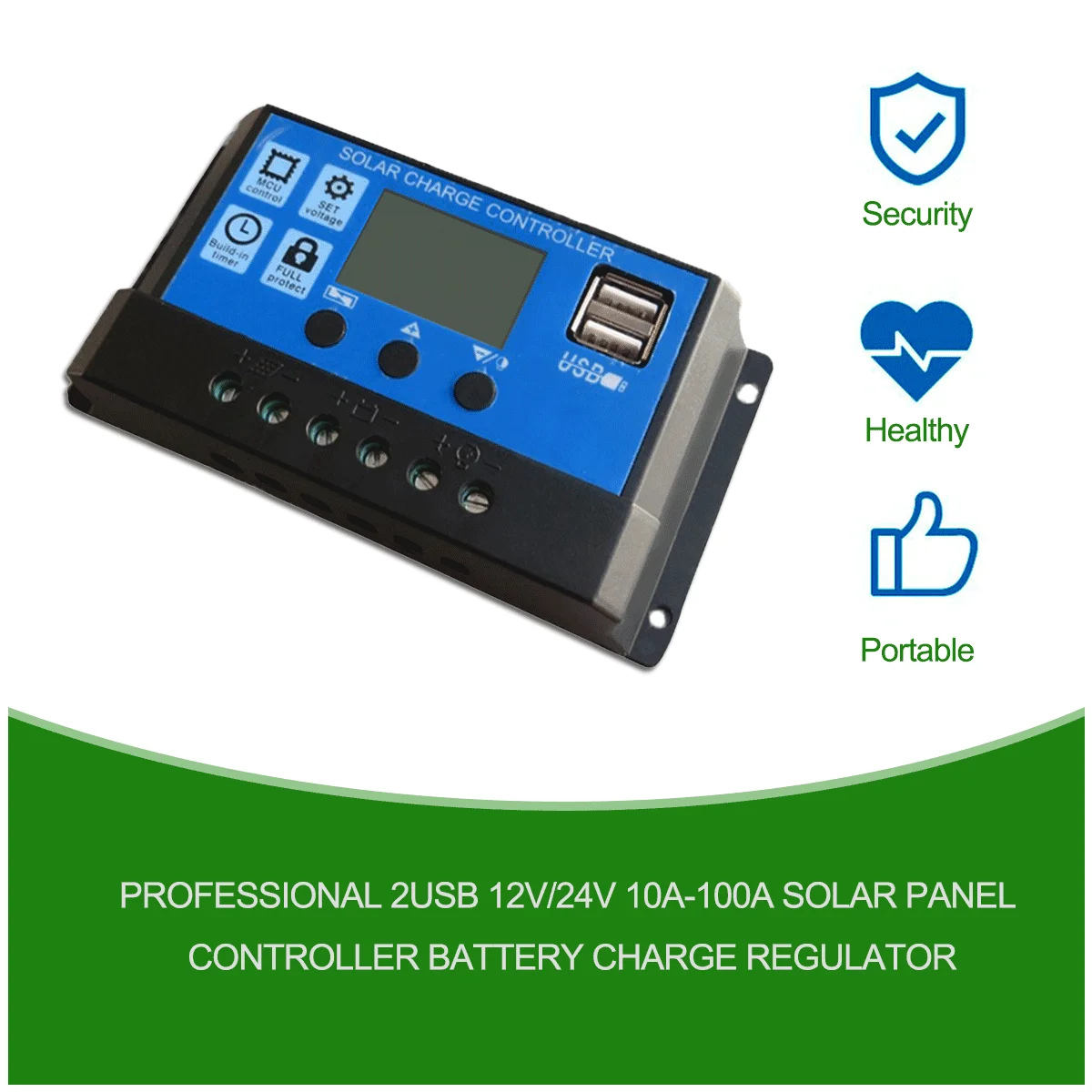

Controlador Profissional do Painel Solar Regulador de Carga da Bateria 2usb 12v 24v 10a Photo100a Sistema de Controle da Lâmpada de Rua Fotovoltaica

Painel solar fotovoltaica controlador 10A 20A 30A 40A 50A 60A70A 80A 90A 100AControlador de carregamento inteligente do sistema da lâmpada de rua

1. conecte a bateria ao positivo e negativo do regulador de carregamento.

2. conecte o módulo pv aos lados positivos e negativos do regulador.

3. conecte o usuário ao regulador de carregamento positivo e negativo.

O pedido reverso aplica-se ao descarregar!

Seqüência imprópria irá danificar o controlador!

Este é o novo controlador solar, ele é capaz de satisfazer plenamente os requisitos de sua casa sistema fotovoltaico, incluindo o sistema de iluminação em casa. Pode ser recogize 12v e 24v baterias coloidal acidificadas ao chumbo automaticamente

Disponível em 10A 20A 30A 40A 50A 60A modelos

10UM:

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 120w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 240w

20UM:

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 240w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 480w

30A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 360w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 720w

40A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 480w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 960w

50A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 600w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 1200w

60A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 720w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 1440w

70A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 840w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 1680w

80A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 960w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 1920w

90A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 1080w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 2160w

100A

Se sua bateria é 12v, a entrada máxima do painel solar é 25v 1200w

Se sua bateria é 24v, a entrada máxima do painel solar é 50v 2400w

Características:

1. microcontrolador industrial embutido.

2. grande tela lcd, todos os parâmetros ajustáveis.

3. gerenciamento de carregamento completo de nível 4 pwm.

4. proteção contra curto-circuito embutido, proteção de circuito aberto, proteção de conexão reversa, proteção contra sobrecarga.

Duplo mosfet proteção de corrente reversa, baixo aquecimento.

Especificações:

Tensão avaliado: 12v 24v automático

Aplicação: controlador de sistema de energia solar

Corrente: 10a, 20a, 30a

Com temporizador e sensor de luz, pode ser usado no sistema de iluminação solar.

Somente apropriado para o sistema solar fotovoltaico fora da grade.

Para sistemas fotovoltaicos 10a 12v: painéis solares de 120w, baterias de chumbo-ácido de 12v, 21v para a tensão máxima de entrada

Para 20a 24v sistemas fotovoltaicos: 240w painéis solares, 24v baterias acidificadas ao chumbo, 42v para a tensão máxima de entrada

Instruções de segurança

1. antes de instalar a bateria pela primeira vez, certifique-se de que a bateria tem tensão suficiente para permitir que o controlador para identificar o tipo de bateria.

2. os cabos da bateria devem ser tão curtos quanto possível para minimizar a perda.

3. o regulador é adequado apenas para baterias de chumbo ácido: aberto, agm, gel

Não funciona com hidreto de níquel-metal, íon de lítio ou outras baterias.

4. os reguladores de carga são adequados apenas para regular módulos solares. Não conecte outras fontes de carregamento ao regulador de carregamento.

Características do produto

1. microcontrolador industrial embutido.

2. uma configuração de chave, display digital, função de memória automática.

3. gerenciamento de carregamento completo de nível 4 pwm.

4. proteção contra curto-circuito embutido, proteção de circuito aberto, proteção de conexão reversa, proteção contra sobrecarga.

Duplo mosfet proteção de corrente reversa, baixo aquecimento.

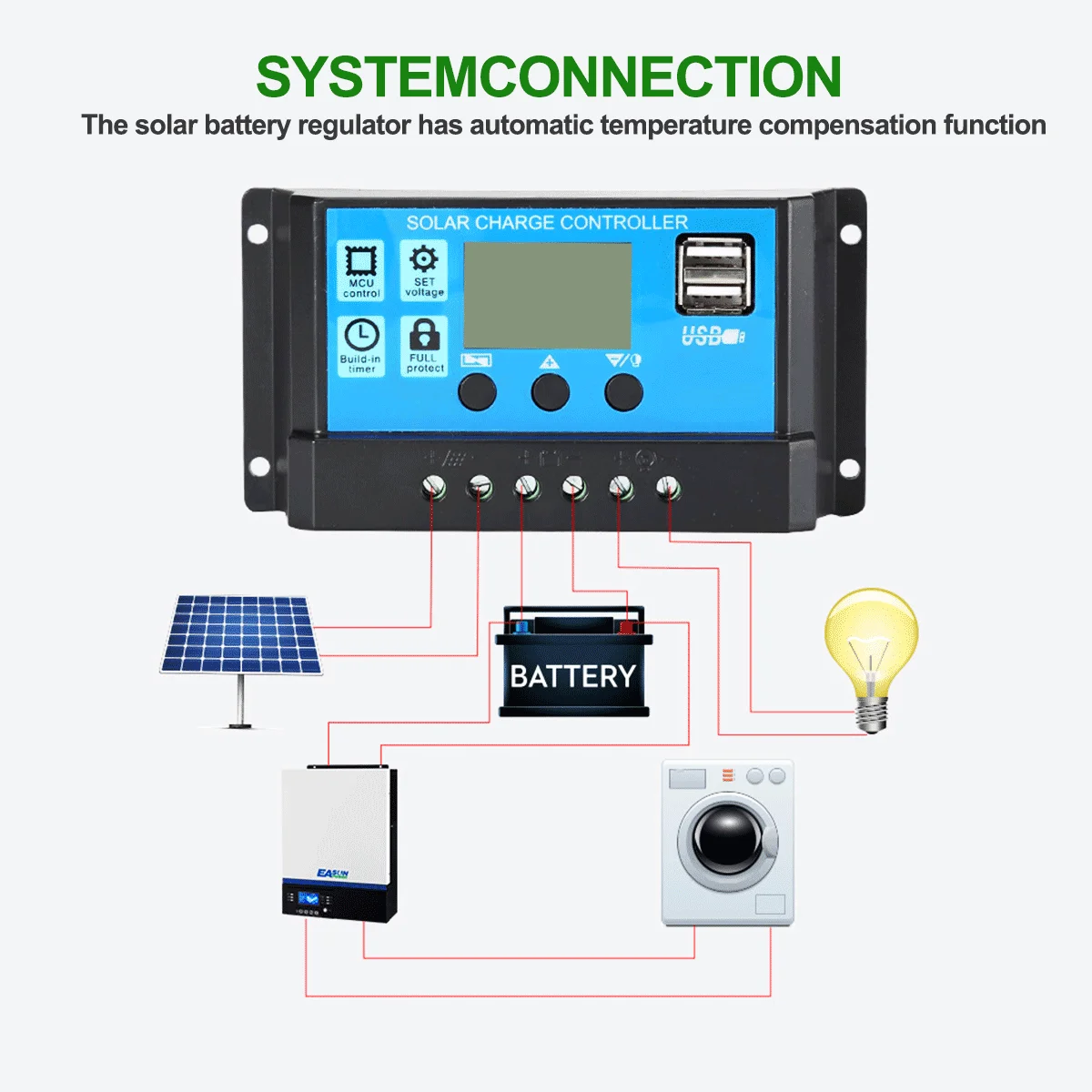

Conexão do sistema

1. conecte a bateria ao regulador de carregamento-positivo e negativo. Se uma bateria de 12v for detectada, exibirá 1; se uma bateria de 24v for detectada, indique 2

2. conecte o módulo pv ao regulador-positivo e negativo.

3. conecte o usuário ao regulador de carregamento-positivo e negativo.

O pedido reverso aplica-se ao descarregar!

Seqüência imprópria irá danificar o controlador!
