Ficha técnica do produto
Características
Especificações
Fonte de Energia
DC
Tensão
12V
Cutomizado
SIM
Utilização
Propósito Geral
Número do Modelo
Io22c04*2
Carga de Contato
Alta Potência
Característica de Proteção
Selado
Teoria
Relé de Tempo
Nome da Marca
Eletechsup
Origem
CN (origem)
Channel
4
Voltage
5V 9V 12V 24V
Load Current
MAX 10A
Size
Miniature
Nome do produto:2 PCS IO22C04 * 2 DC 5V 12V 24V 4 Canais Pro mini Placa PLC Módulo Escudo Relé para Arduiuo Interruptor do Temporizador de Atraso
Pacote inlcuded:

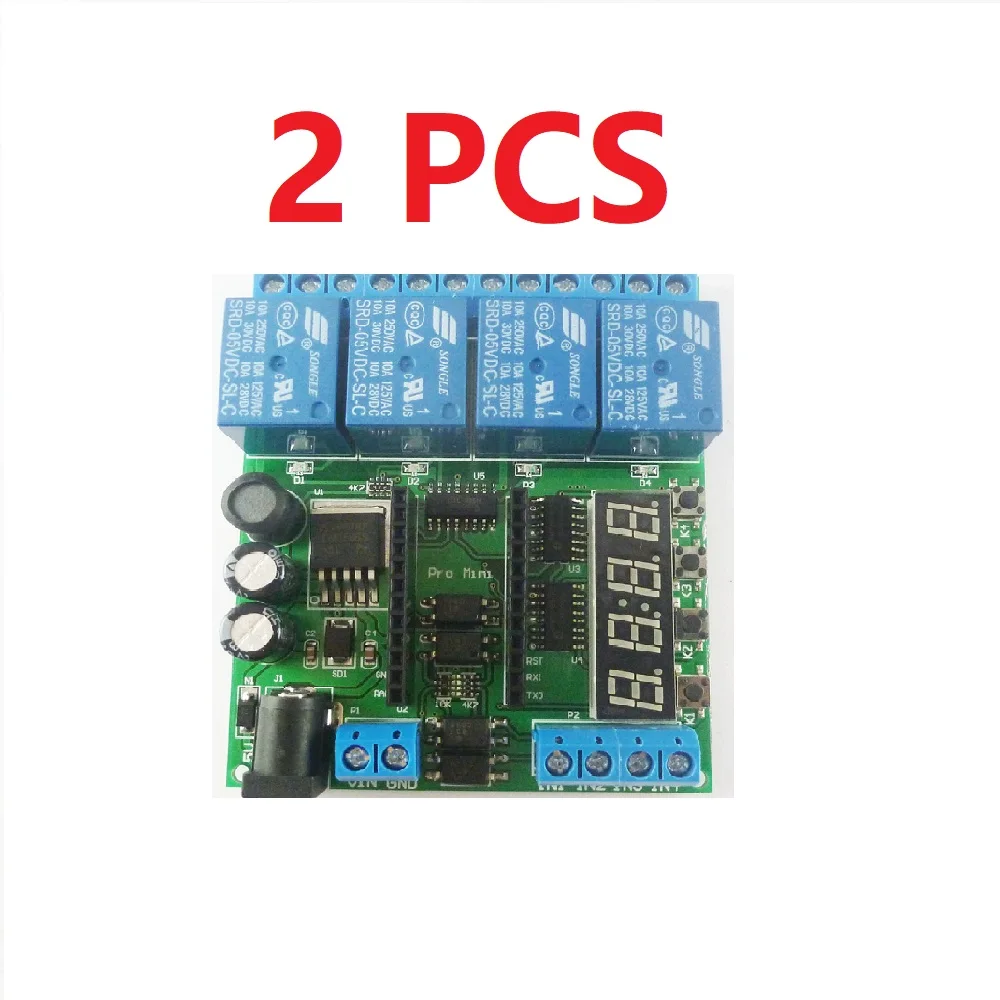

2 PCS DC 5V-24V 4 channel Pro mini placa de relé PLC (Não inclui Pro mini Board)
1. 2 Pces Io22c04 * 2 dc 5-24v
2. Fontes de Alimentação
Características do produto:
1 Tensão operacional: fonte de alimentação 1,DC 6.5-25V; fonte de alimentação 2,DC 5V
Corrente de operação 2: Corrente de espera (todos os relés fechados) 15MA, 1 relé aberto 45MA, 2 relés abertos 77MA, 3 relés abertos 109MA, 4 relés abertos 140MA

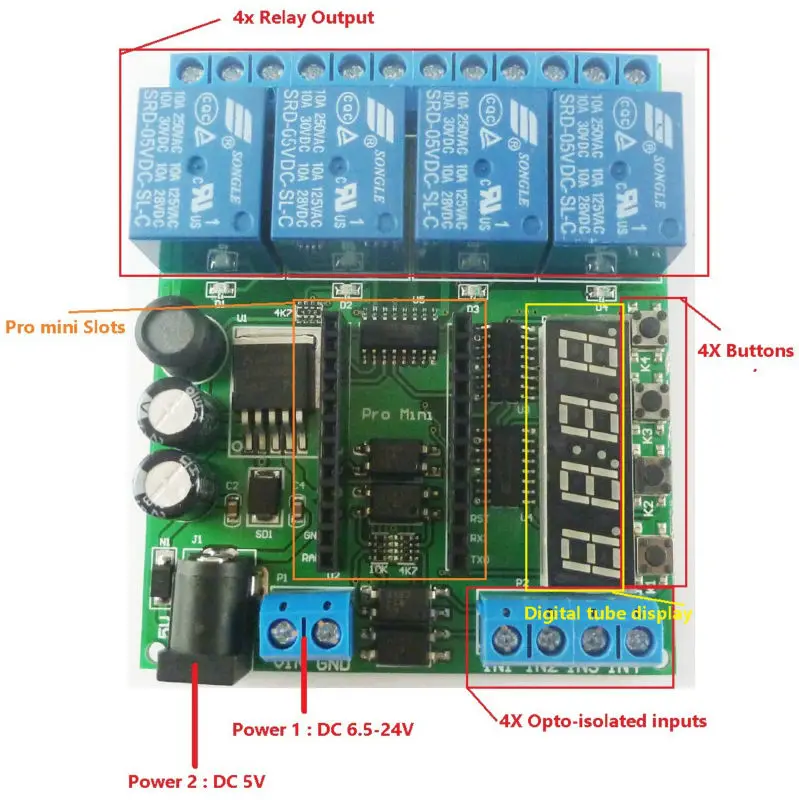

3 recursos a bordo:4x entradas opto-isoladas(Baixo nível gatilho, tipo NPN), 4x botões,1×4 bit display digital tubo, 1 par de Pro mini slots,Saídas do relé 4x

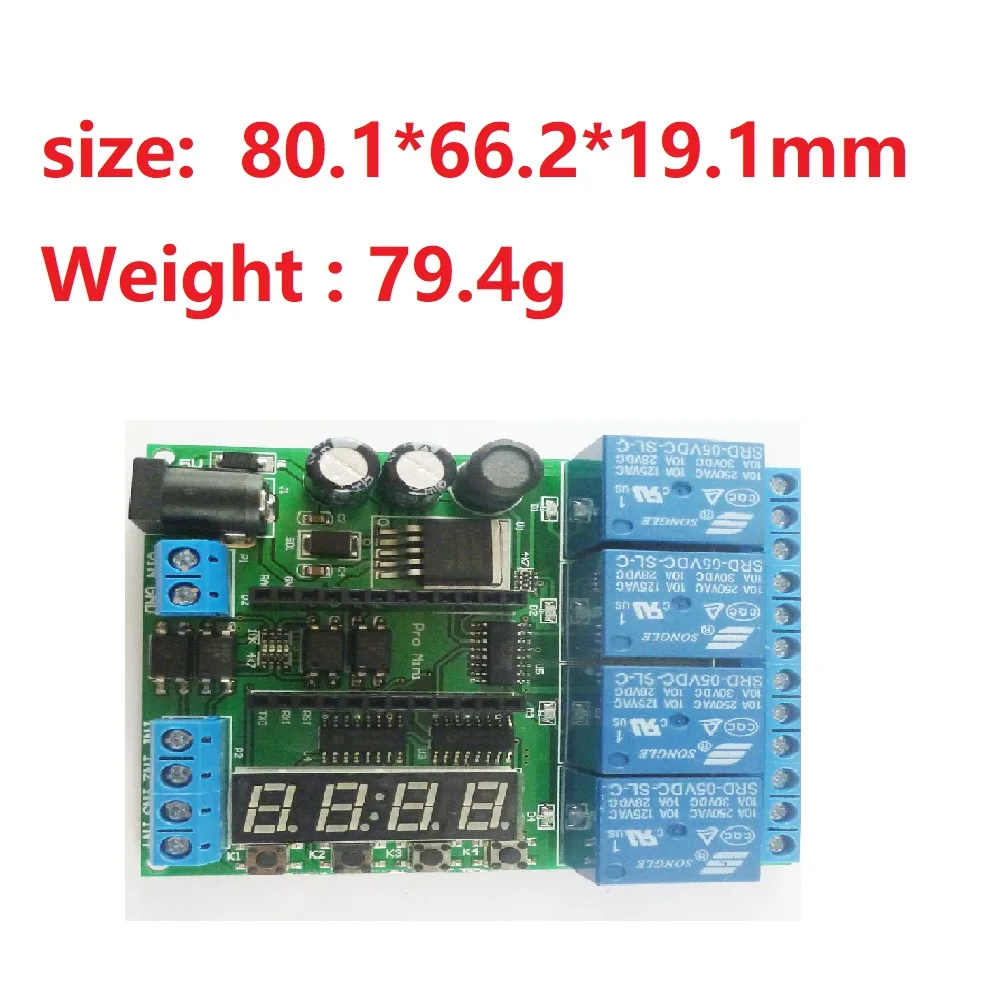

4 tamanho 80,1*66,2*19,1mm
5 Peso: 79,4g
3. Escudo Módulo para Arduino Multifuncional Atraso Temporizador Placa de Interruptor
Nós fornecemos o código (esboço) podemos somente conseguir uma função simples do atraso, o tempo do atraso somos ajustados modificando o parâmetro do atraso do código (esboço).
Se precisar de mais funcionalidades, escreva seu próprio código. Nós não fornecemos código adicional (esboço) e suporte técnico
Como usar: Veja o vídeo “IO22C04 pro mini delay relay demo” (Você pode procurar por vídeos no GOOGLE)
Nota: IO22C04 não pode trabalhar de forma independente, deve estar sob o controle da mini placa Pro para trabalhar, se você não tiver uma mini placa Pro, comprá-lo separadamente ou comprar um kit com Pro mini
Você pode precisar:
Pro mini placa,!
Pro mini Downloader,
Exemplos aplicação:
Contanto que você escreva ARDUIUO Pro mini código (esboço), você pode usá-lo para alcançar uma variedade de função temporizador de atraso, tais como:
Motor frente e reverso,
Timing em,
Tempo desligado,
Atraso do poder-acima,
Atraso do gatilho,
Atraso infinito do laço,
Um número finito de atrasos cíclicos,
Sequenciador do poder,
E assim por diante.
Fiação diagrama:

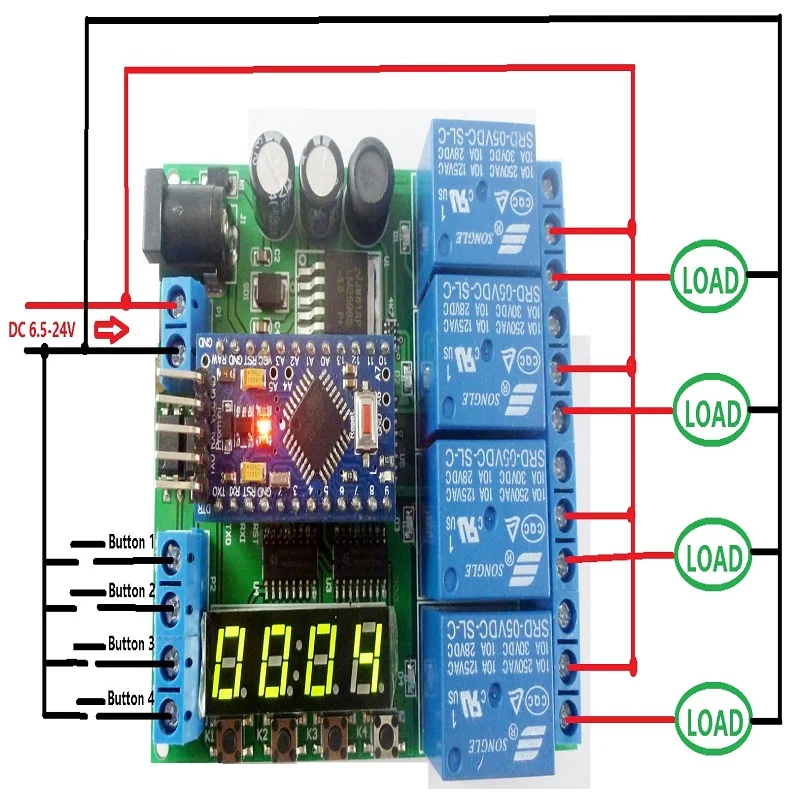

1 DC 6-24V controle circuito, fiação diagrama abaixo. “CARGA” pode ser luzes LED, ventiladores, motores e
Outros equipamentos DC 6-24V
4. 2 Pces Io22c04 * 2 dc 5-24v

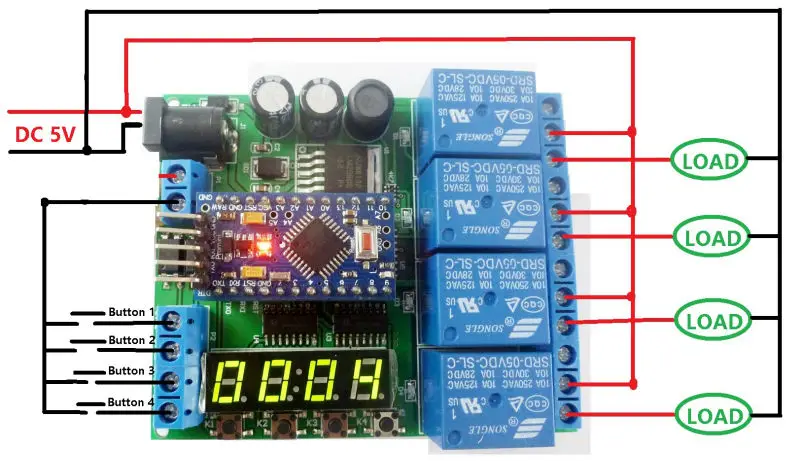

2 DC 5V controle circuito, fiação diagrama abaixo. A “CARGA” pode ser luzes conduzidas, fãs, placa do desenvolvimento e
Outros equipamentos DC 5V
5. Fontes de Alimentação

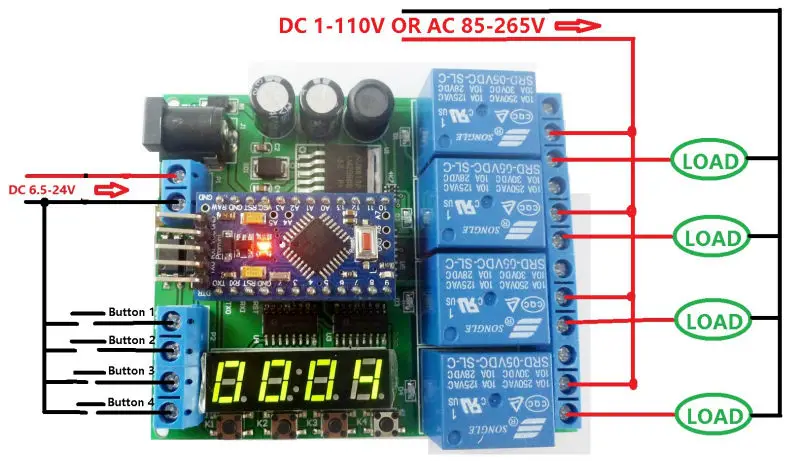

3 A fonte de alimentação é 6.5-24V, “CARGA” pode ser DC 1-110V OU AC 85-265V equipamento
6. Escudo Módulo para Arduino Multifuncional Atraso Temporizador Placa de Interruptor

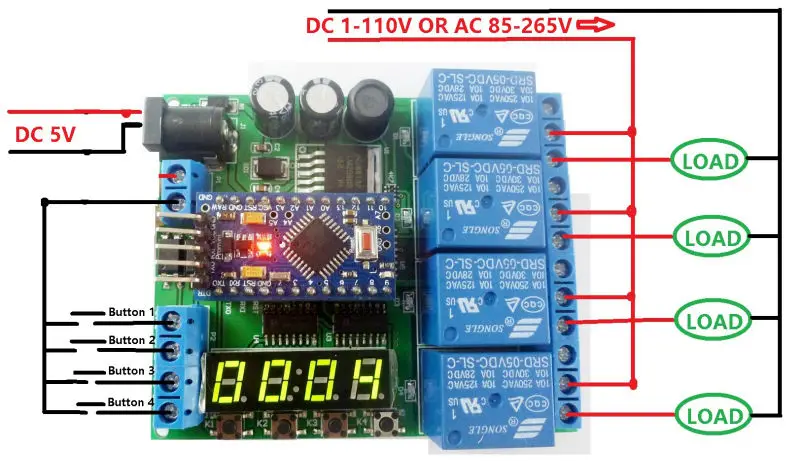

4 A fonte de alimentação é 5V, “CARGA” pode ser DC 1-110V OU AC 85-265V equipamento
7. 2 Pces Io22c04 * 2 dc 5-24v
