Interruptor de Reconexão Tensão sobre Proteção contra Vazamento de Corrente contra Surtos 63a sobre e sob Automático Proteger Protetor Relé Mod. 225748

Corrente de curto-circuitoTempo de resposta do short 31ln curto-circuito: 0 0. 1 s

Erro na corrente em tempo real, tensão e corrente de vazamento: 5 5%

1. Propósito

Pretende-se para um circuito da c.a. 50 hz/60 hz com a corrente avaliado máxima de 63a para protegê-lo e o equipamento envolvido contra a sobretensão, a baixa tensão, o impulso atual, o escapamento, o relâmpago, etc.

É aplicável a tais equipamentos elétricos como estações de base de comunicação, repetidores, vigilância por vídeo, cidade de segurança, tv a cabo, tv digital, interruptores de rede, transceptores ópticos, estações de telemetria meteorológica, estações de detecção sísmica em várias condições.

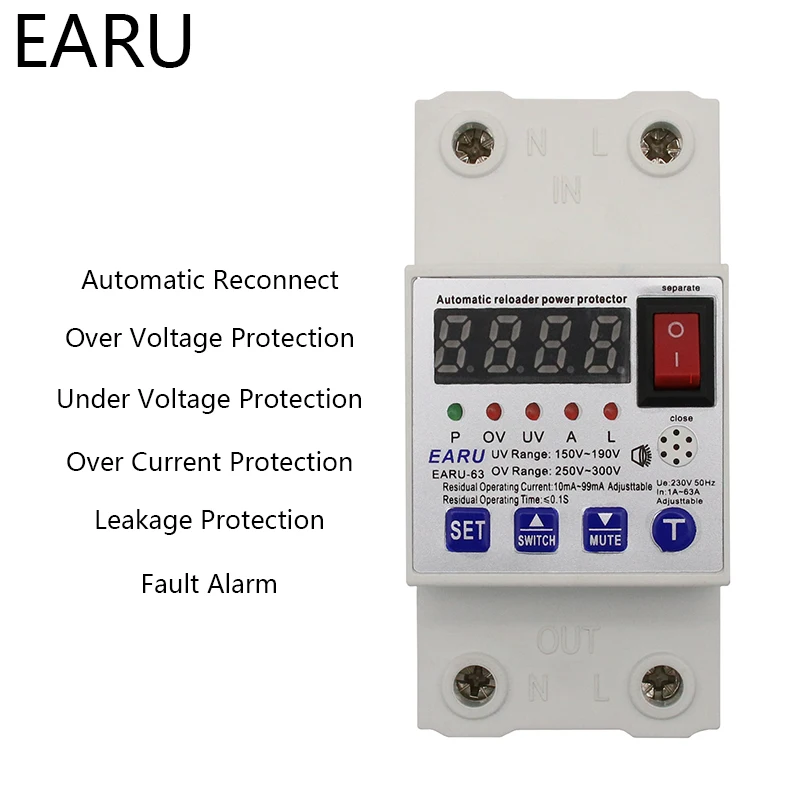

1. Características

Detecção antes de fechar: o interruptor de proteção de energia reclosing automático monitora o circuito e não fechará na ocorrência de qualquer sobretensão, vazamento, sobrecorrente e outras falhas.

Proteção da sobretensão: quando a tensão entre o fio vivo e o fio do nada do terminal de entrada é maior do que o valor ajustado, ele irá tropeçar o interruptor para a proteção.

Proteção da baixa tensão: quando a tensão entre o fio vivo e o fio do nada do terminal de entrada é menor do que o valor ajustado, ele irá tropeçar o interruptor para a proteção.

Proteção de sobrecorrente: quando a corrente real é maior ou igual a 1.15 vezes a corrente nominal por 3 segundos, ele irá tropeçar o interruptor para proteção.

Proteção do escapamento: quando a corrente do escapamento excede o valor ajustado ou ocorre um choque elétrico, o interruptor reclosing automático será desconectado dentro de 0.1 segundos para garantir a segurança pessoal.

Desconexão automática quando a energia está desligada: o interruptor será automaticamente desligado quando o circuito estiver desligado e será automaticamente reclosed após a detecção de uma fonte de alimentação normal restaurada.

Identificação de vazamento inteligente: detectar automaticamente antes de fechar se a tensão é normal e a linha neutra é bem conectada e nunca fechar em caso de qualquer falha.

Reclosing automático: reclose automaticamente após um determinado intervalo de tempo se ocorrer a falha acima.

Salvar automaticamente informações de tropeçar: salvar automaticamente tais informações de tropeçar como o tempo de tropeçar, tipo de tropeçar (causa), tensão, corrente e corrente de vazamento para análise de falha.

3. parâmetros técnicos principais

Tensão nominal: ac220v 50 hz/60 hz

Consumo de energia: <3 w

Tensão de alimentação: ac150v ~ 300 v

Escala do escapamento: 10 time 99ma tempo de resposta do escapamento: 0 0. 1 s

Escala da sobretensão: tempo de resposta da sobretensão ac250 300 v: 0 0. 1 s

Escala da baixa tensão: tempo de resposta da baixa tensão de ac150 190 v: 0 0. 1 s

Escala de sobrecorrente: 1 time 63a intervalo de sobrecorrente tempo de resposta: 0 0. 1 s

Curto-circuito atual: short 31ln curto-circuito tempo de resposta: 0 0. 1 s

Erro na corrente em tempo real, tensão e corrente de vazamento: 5 5%

Max. registros de falhas: 999

Condições de trabalho:

Temperatura:-20 ° 55 55 ° temperatura de armazenamento:-45 ° 80 80 °

Pressão atmosférica: 70kpa 106106kpa umidade: 95 95% rh

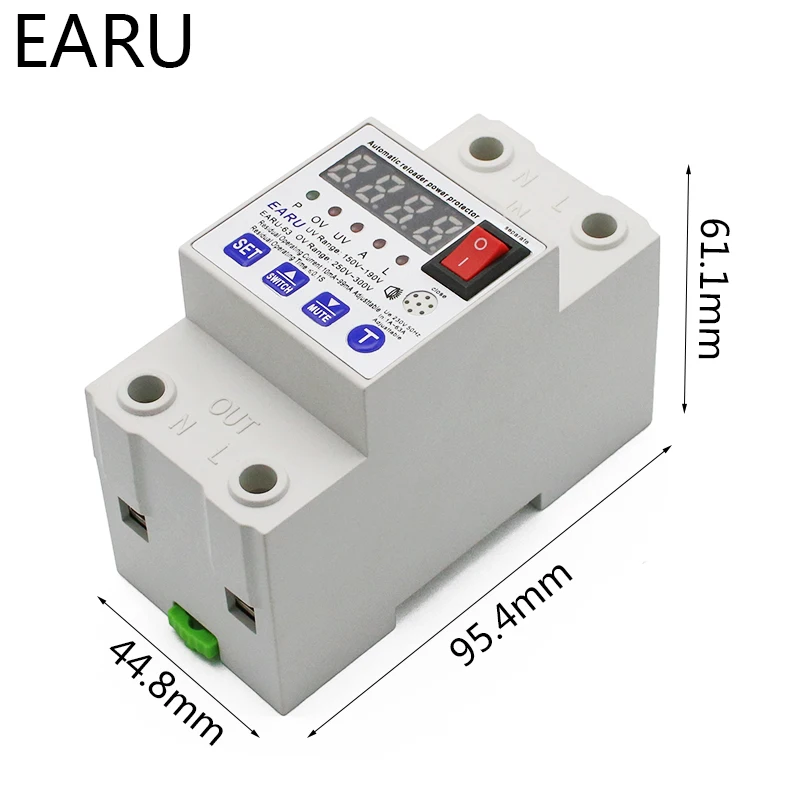

Volume: 106x92x70mm

Fiação: você não precisa se conectar ao gnd, se você não tem gnd

Nota 1: este interruptor não pode ser usado como um disjuntor mestre. Instale por favor um disjuntor em miniatura como um encaixe de curto-circuito de sobrecarga na frente do interruptor.

Nota 2: por favor ajustar a corrente após a instalação.

Nota 3: este produto é projetado sem função de isolamento. Desligue por favor o disjuntor dianteiro antes de reparar o circuito.

1. High Quality Renovação da Casa – Poles Number : 2

2. Renovação da Casa – Cutomizado : Sim

3. Corrente contra Surtos Proteger Protetor Relé – Modelo Número : Eaac-63

4. Interruptor de Reconexão Automático 63a sobre e – tipo : Mini

5. Cheap Disjuntores – Marca : Earueletric

6. Disjuntores – Leakage Range : 1099maadjustabledefault 30ma
