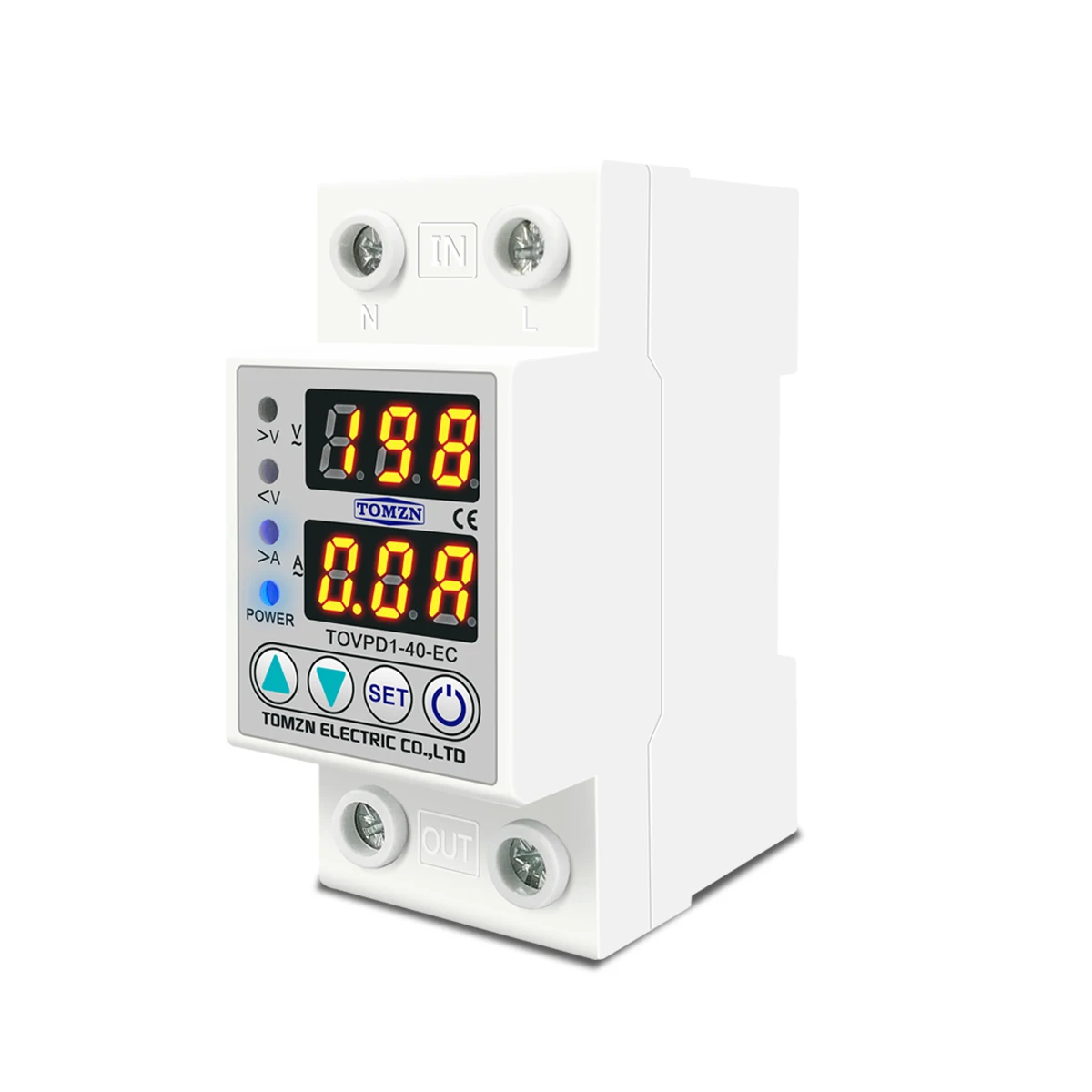

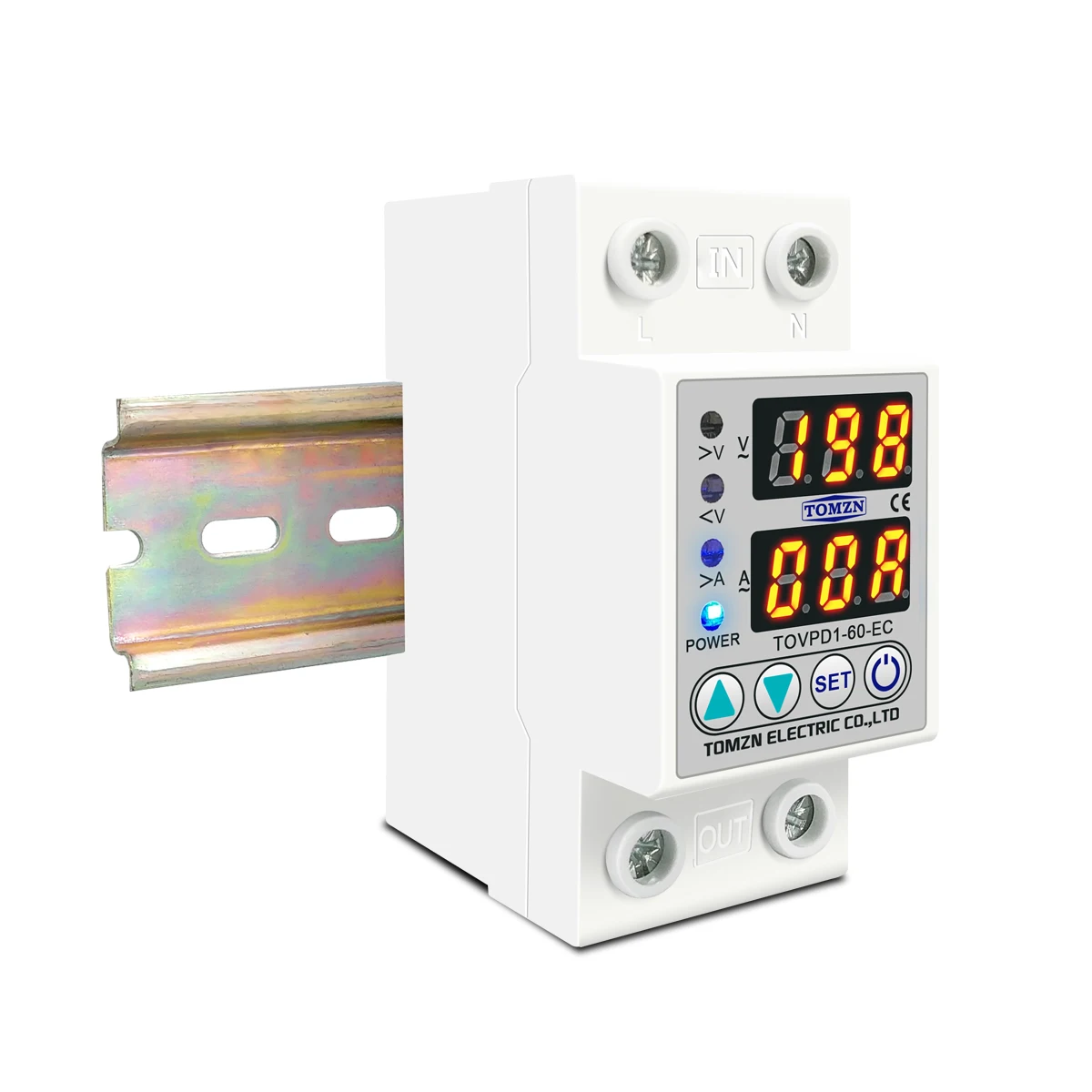

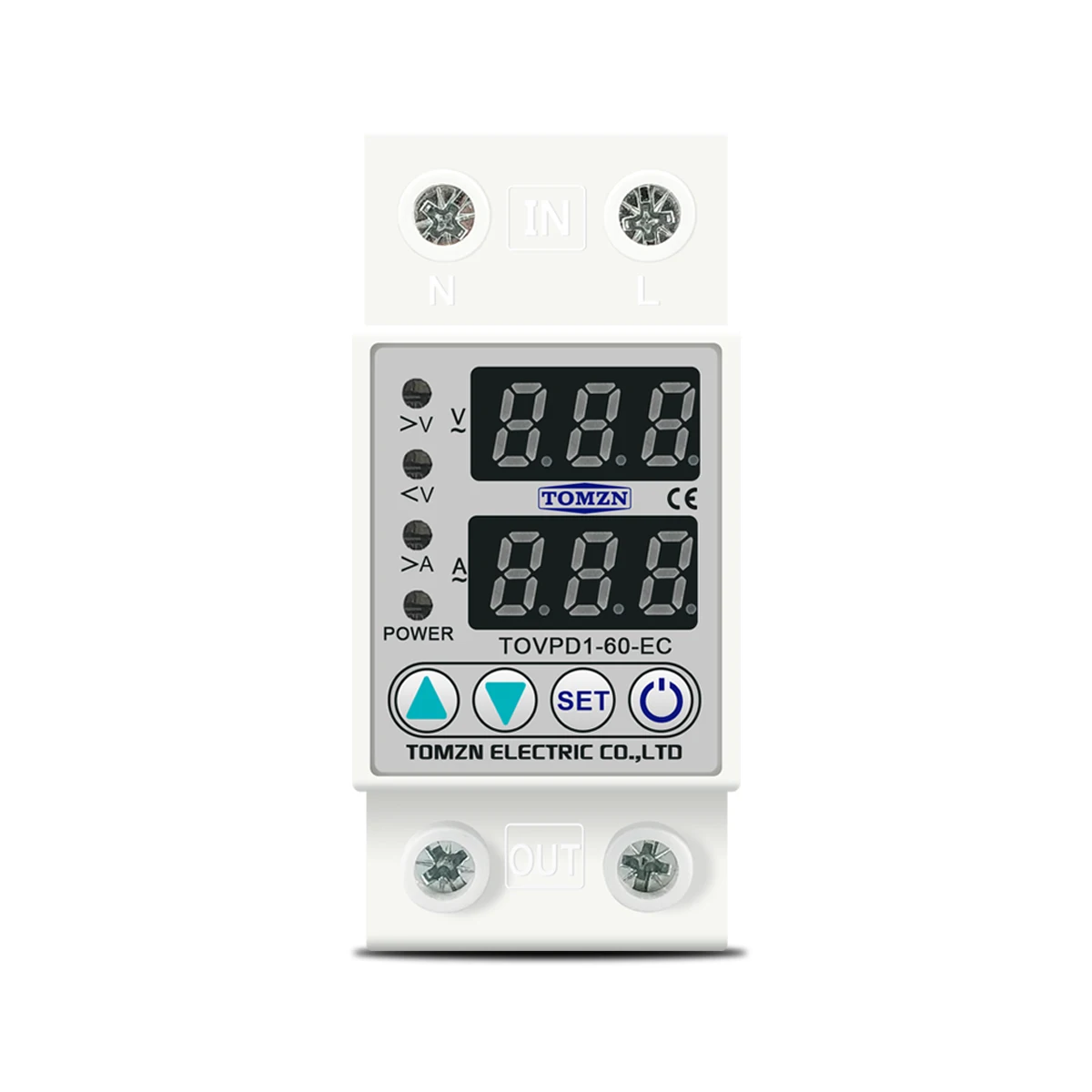

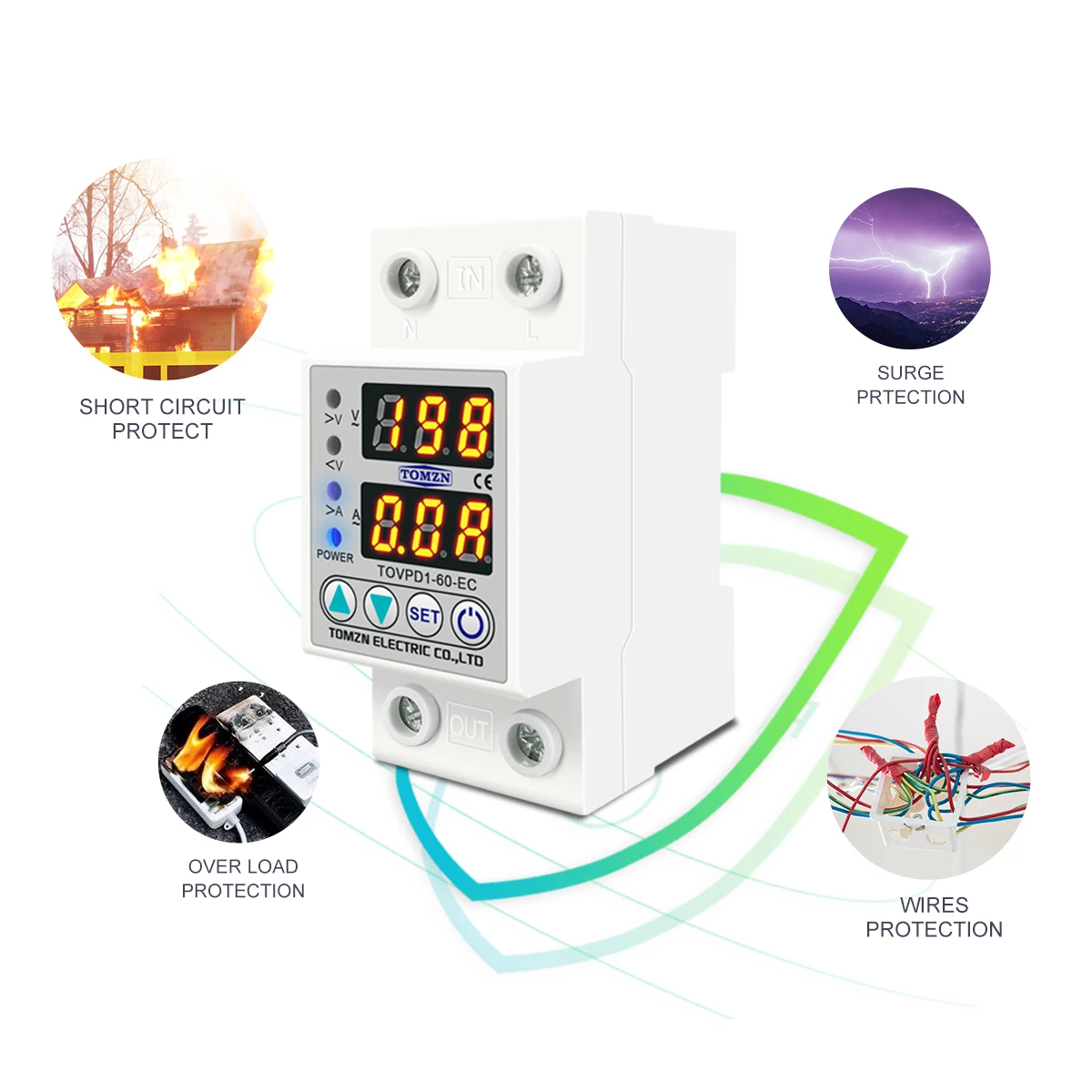

Ajustável sobre e sob Relé com sobre Voltímetro de Proteção Trilho Tensão Dispositivo Protetor Atual 60a 230 v Din

1. sobre Voltímetro de Proteção Atual – é Dispositivo Inteligente : no

2. 60a 230 v Trilho Din Ajustável sobre – tipo : Voltage Protector

3. Cheap Disjuntores – Marca : Tomzn

I. Aplicação

Sobre a tensão e sob o dispositivo protetor da tensão com função de reclosing automático (oupa) é um protetor inteligente integrado com protetor da sobretensão, sob protetor da tensão e protetor da sobrecorrente. Em caso de falha de sobretensão, falha de sub-tensão ou falha de sobrecorrente na linha, este produto pode desligar instantaneamente para evitar que o equipamento elétrico seja queimado. Os valores da sobretensão, da subtensão e da sobrecorrente deste produto podem todos ser configurados por si mesmo e podem ser ajustados com base na condição prática local.

II. características Do Produto

2.1 em caso de falha de sobretensão, falha de sub-tensão ou falha de sobrecorrente na linha de fase monofásica, o produto pode desligar a linha e pode restaurar automaticamente a conexão da linha ao longo de um atraso de tempo após a tensão da garantia é recuperada à condição normal.

2.2 em caso de transiente sobre a tensão na linha, o produto pode proteger o equipamento da operação falsa.

2.3 no caso de que a linha sujeitos a tensão instável ou energia súbita e ligar devido à conexão afrouxada e outra falha, o produto desligará a linha.

2.4 quando a tensão de falha da linha atinge o pico, o produto em si não será danificado.

2.5 faixa de proteção de tensão: 0-450 v para 40a; 0-600 v para 50a/63a.

2.6 impulso suportar tensão: 4kv (em conformidade com o padrão de segurança para aparelho elétrico da categoria iii).

Iii. condições normais de utilização e instalação

3.1 condições Normais de uso

3.1.1 a temperatura do ar ambiente

A temperatura do ar ambiente não deve ser superior a + 55 nem inferior a-20 e a temperatura média de 24 h não deve ser superior a + 35

3.1.2 Altitude

A altitude do local de instalação não deve exceder 2000 m.

3.1.3 as condições atmosféricas

3.1.3.1 umidade

A humidade relativa do ar no local de instalação não deve ser superior a 50% quando a temperatura do ar ambiente for + 40; a humidade relativa pode ser elevada em condições de baixa temperatura. Por exemplo, quando a temperatura mínima média no mês mais úmido é de + 20 a umidade relativa máxima média no mês pode atingir 90%. A condensação produzida devido à mudança de temperatura deve ser impedida tomando as medidas adequadas.

3.1.3.2 classe de poluição: 3

3.2 condições de Instalação

3.2.1 o protetor pode ser montado verticalmente ou horizontalmente no armário. Se especialmente necessário, é necessário fazer um pedido especial.

3.2.2 o protetor deve ser montado no meio sem risco de explosão. No meio, não deve haver gás e poeira condutora que sejam suficientes para corroer o metal e afetar o efeito de isolamento.

4.2.3 o protetor deve ser montado no local que não pode ser invadido pela chuva e pela neve.

Iv. parâmetros técnicos principais

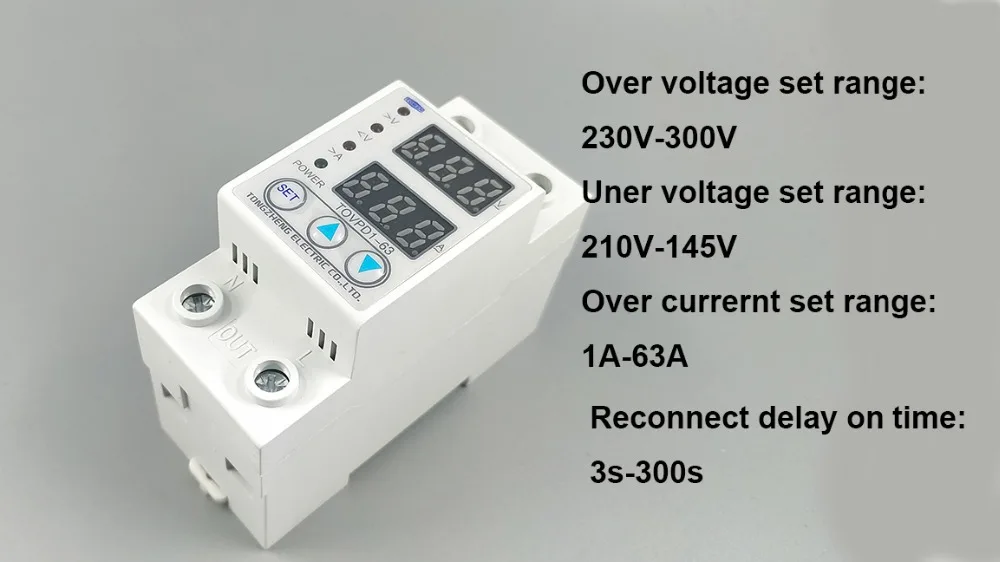

4.1.1 tensão nominal: 220 v; frequência: 50 hz/60 hz

4.1.2 corrente nominal: 1a-63a (ajustável) (padrão: 40a)

4.1.3 interruptor de ação de sub-tensão valor: 210 v-145 v (ajustável) (padrão: 170 v)

4.1.4 interruptor de ação de sobretensão valor: 230 v-300 v (ajustável) (padrão: 270)

4.1.5 tempo de reconexão (atraso no tempo): 3 s-300 s (padrão: 30 s)

4.1.8 cortado em 1 s se sobre volatge, sob tensão ou sobre a corrente.

4.1.9 poder consumption≤2W

4.1.10 ciclos elétricos e mecânicos life≥100000

4.1.11 dimensão limite: 81 × 35 × 60mm

4.1.12 parâmetros da ação da sobretensão e da sub-tensão e os parâmetros da restauração podem ser ajustados conforme exigido pelo cliente.

4.1.13 este produto está no modo de entrada excessiva e para baixo.

4.2.1 características e tempo da acção nominal

Capacidade nominal de conexão 4.2.2

Refere-se à corrente que pode ser confiantemente conectada e desconectada sob a condição de trabalho contínua a longo prazo do protetor.

4.2.3 limite de sobrecorrente avaliado

V. configuração do produto:

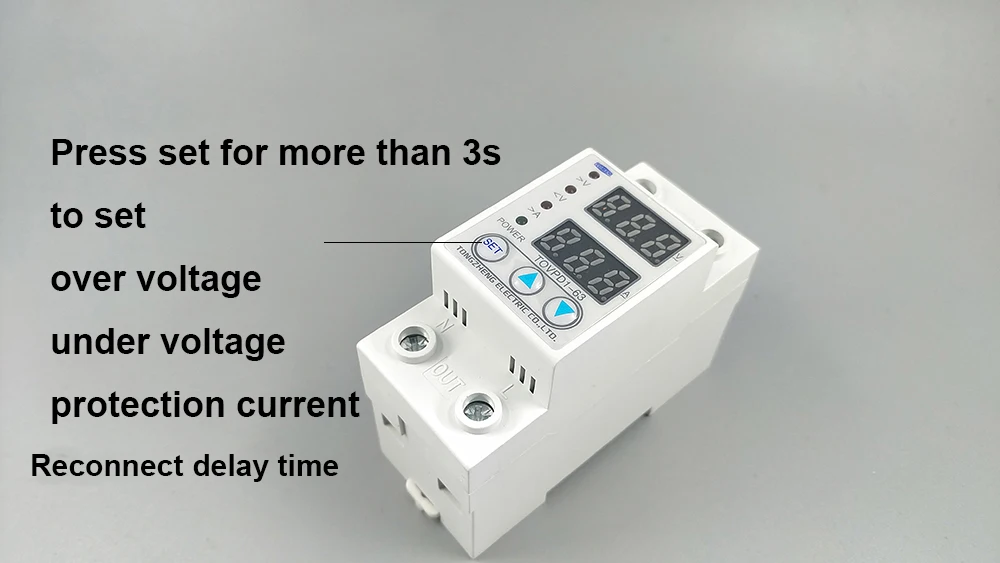

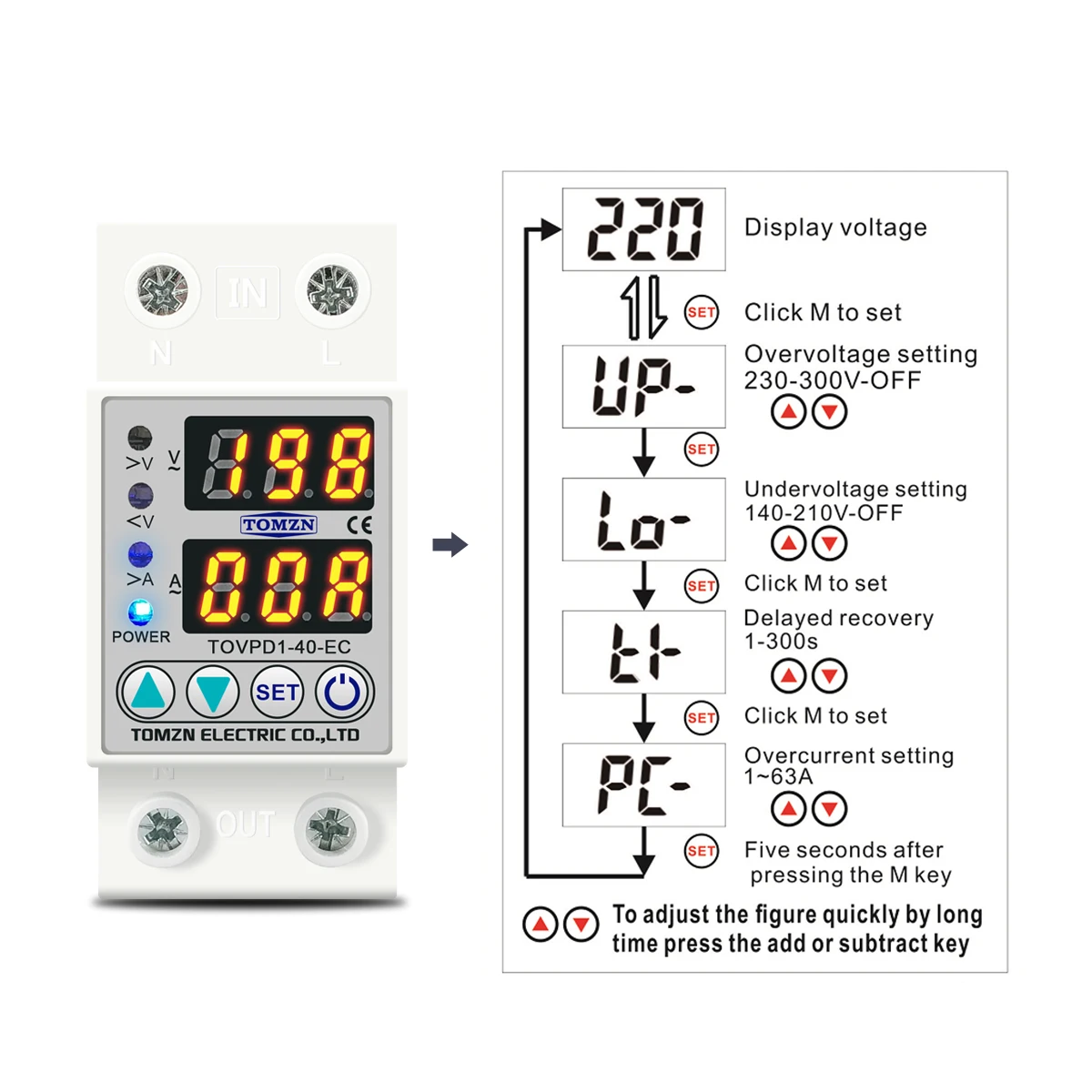

5.1: pressione e segure a tecla set definir set para 3 s, entrando em status de configuração;

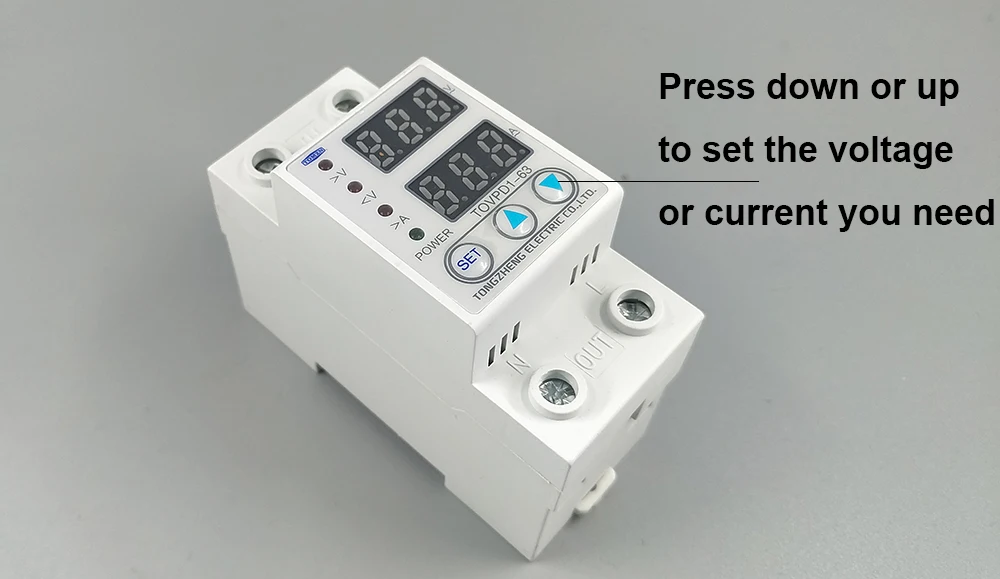

5.2: quando a lâmpada indicadora de sobretensão acende, configurar o valor da sobretensão pressionando a tecla up para cima key ou down para baixo key para aumentar ou diminuir o valor da sobretensão que pode ser 230 v-300 v (padrão: 270 v).

5.3: pressione a tecla set set key, quando a lâmpada indicadora de sub-tensão acende, configurar o valor da sub-tensão pressionando a tecla up para cima key ou a tecla down para baixo key para aumentar ou diminuir o valor da sub-tensão que pode ser 145 v-210 v, (padrão: 170 V).

5.4: pressione a tecla set set key, quando a lâmpada indicadora atual acende, configurar o valor sobre-corrente pressionando a tecla up para cima key ou down para baixo key para aumentar ou diminuir o valor sobre-corrente que pode ser 1a-63a (ajustável) (padrão: 40A).

5.5: após a configuração, fique por 40 s antes de ligar.

5.6: pressione a tecla up para cima key e a tecla down para baixo key juntos para restaurar a configuração da fábrica.

VII. Usage

Depois de ser instalado, o protetor pode ser prendido pelo usuário. Em que, a seção transversal do fio deve ser selecionada de acordo com a norma aplicável e com base na corrente nominal do protetor. Preste atenção aos locais de entrada e saída de fios e a sequência de fase antes de ligar para uso.

VIII. Notas

8.1 as entradas e saídas devem ser corrigidas ligadas com base na marcação do produto. (Em que a corrente de carga deve ser inferior à corrente de protecção do produto.)

8.2 a linha neutra n não pode ser conectada incorretamente e deve ser conectada de forma confiável; caso contrário, o protetor pode não funcionar normalmente.

8.3 antes de ligar, por favor verifique cuidadosamente se a fiação está correta, se a carga combina com a corrente protetora do produto e se o parafuso de ligação é apertado; caso contrário, o produto pode ser danificado.

8.4 depois de ligar o produto, não toque em nenhuma parte ao vivo para evitar choque elétrico.

8.5 este produto deve ser combinado com micro disjuntor para desempenhar um papel de proteção contra curto-circuito; caso contrário, o produto pode não ser capaz de realizar a proteção do limite de carga no caso de que a extremidade da entrada ou da carga do produto aparece curto-circuito.

8.6 como o produto tem a função de restauração automática, depois que o produto desempenha o papel de proteção e atua, é necessário remover a carga (aparelho elétrico) e verificar o circuito; caso contrário, o produto será conectado frequentemente e desconectado à carga. Finalmente, o produto ou seu circuito pode ser queimado devido à conexão de sobrecarga freqüente e desconexão por muito tempo.

.

4. Disjuntores – Reconnect Time : 3s-300s Default: 5a
