Ficha técnica do produto
Características
Especificações
Cutomizado
SIM
Corrente de Saída
10A
Freqüência de Saída
Dc-dc
Peso
125 G
Tamanho
35mm * 16mm * 18.5mm
Tipo de Saída
Other
Potência de Saída
1 – 50W
Número do Modelo
Sl25a01_2_4*10
Tipo
Conversores Dc/dc
Nome da Marca
Eletechsup
Origem
CN (origem)

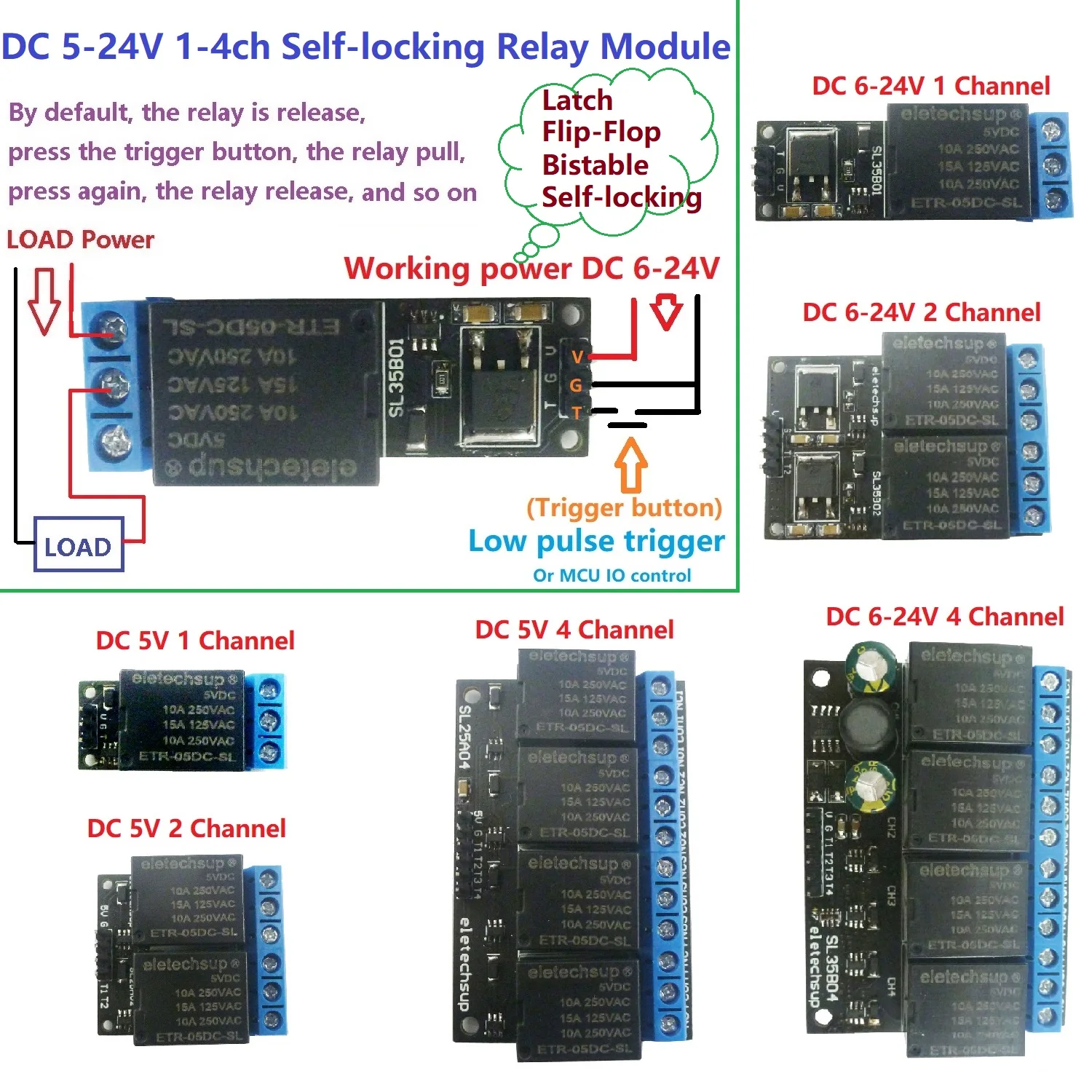

Nome do produto10PCS 5V 12V 24V 1 2 4CH Flip-Flop Módulo de Relé Trava Biestável Auto-bloqueio Trigger Switch Board SL25A01 SL35B01 SL35B02 SL35B04
Lista de embalagem
10 peças1/2/4 canal DC 5V/12VAuto-travamentoMódulo relé
Por favor selecione a versão que você precisa
1. 10 Pces 5v 12v 24v 1 2

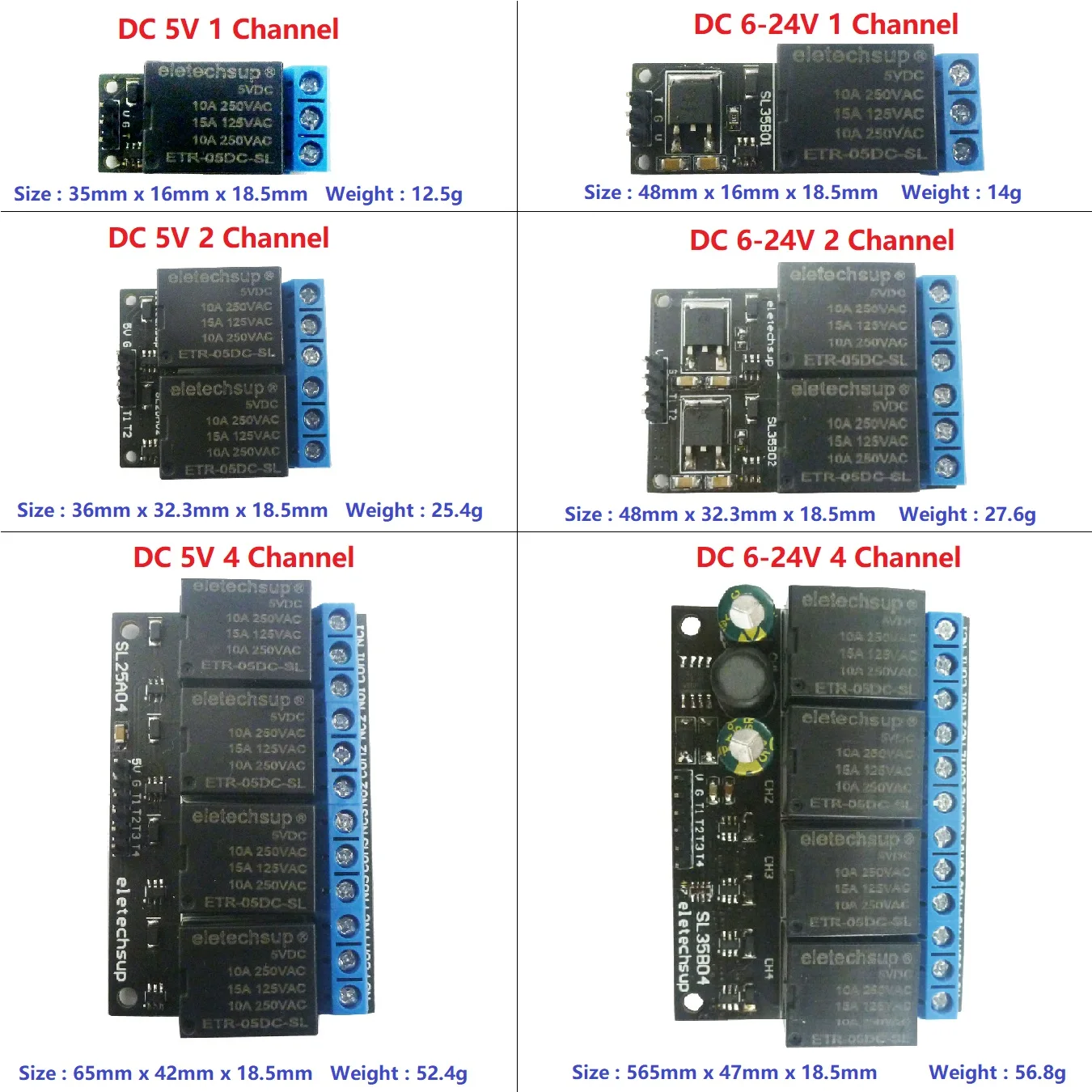

Descrição:

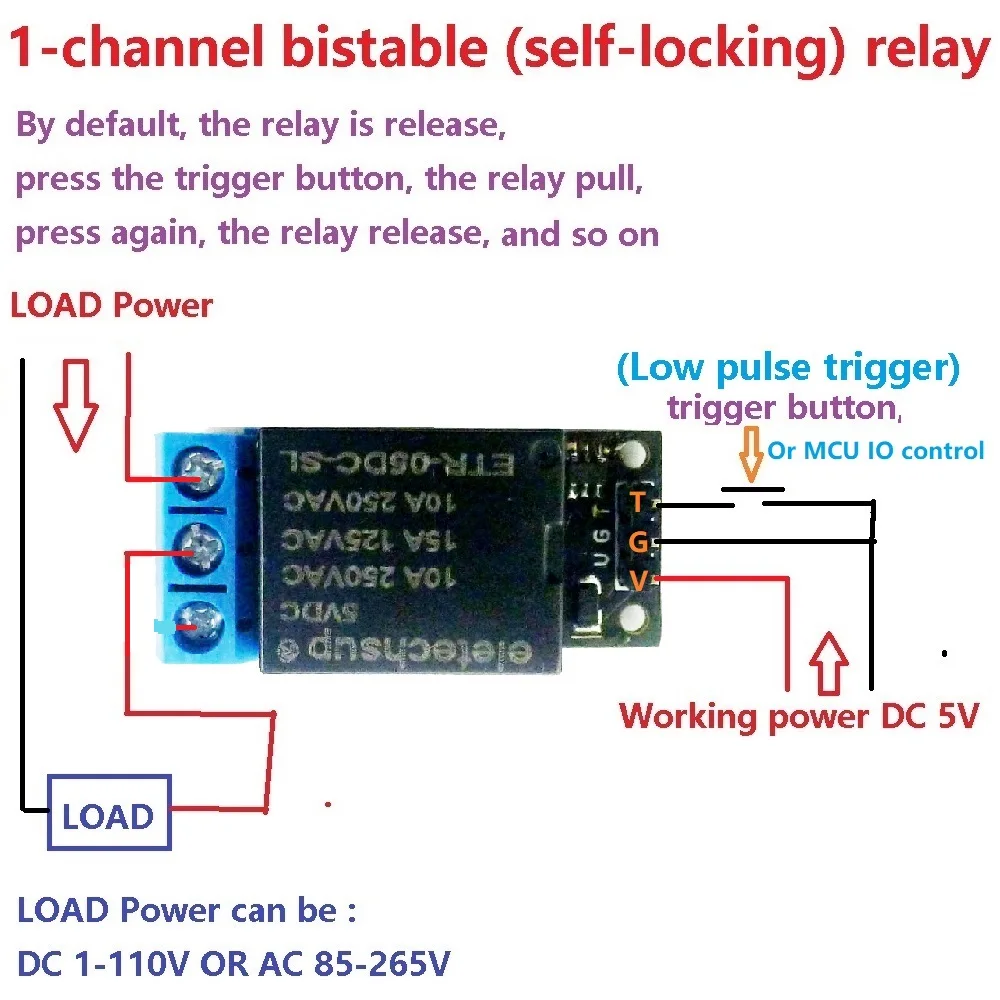

1 canal DC 5V Auto-travamento Módulo do relé (versão 1) :
Tensão de funcionamento: DC 5V
Trabalho atual: 60-70MA
Standby atual: 0.1mA
Carga atual: AC 250V / 10A, DC 30V / 10A
Modo do disparador: Baixo disparador do pulso
Tamanho: 35mm * 16mm * 18,5mm (L * W * H), Tamanho muito pequeno
Peso: 12,5g
2. Placa de Interruptor de Gatilho Sl25a01 Sl35b01 Sl35b02 Sl35b04

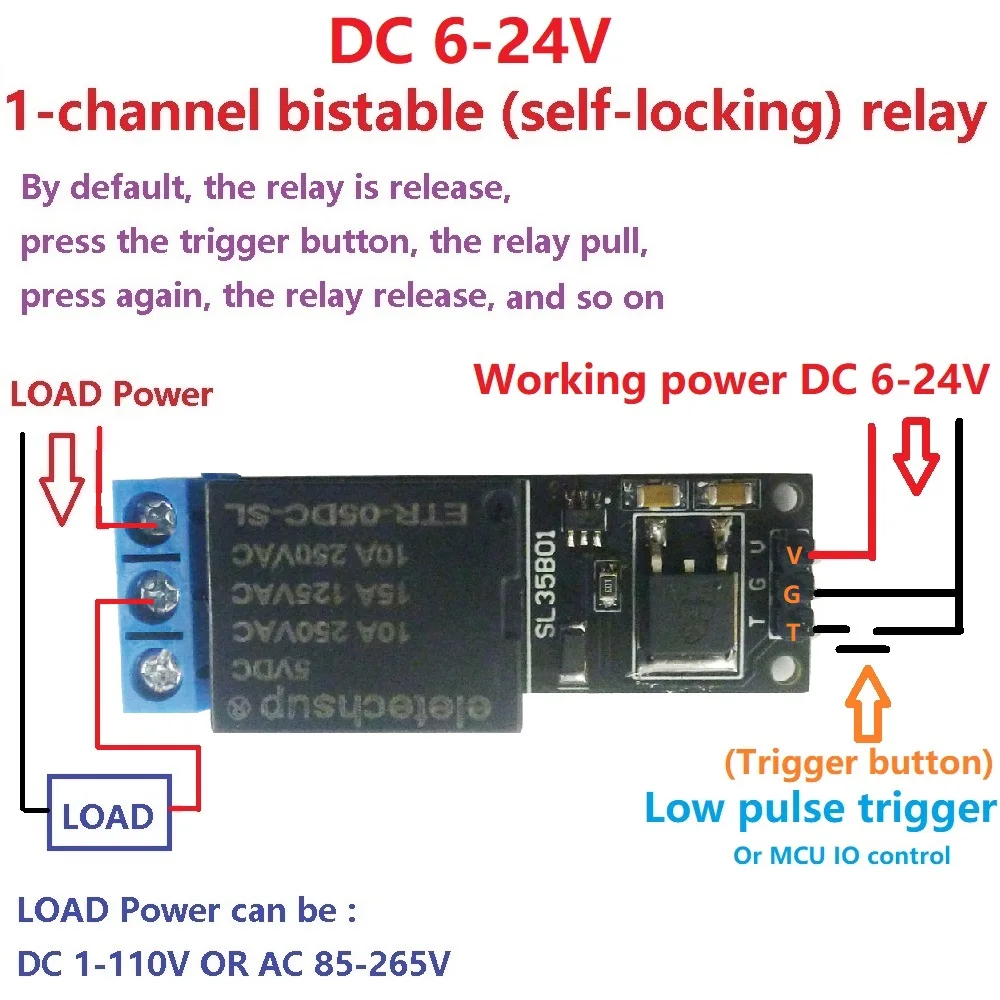

1 canal DC 12V Auto-travamento Módulo do relé (versão 2) :
Tensão de funcionamento: DC 6-24V (Recomendado DC 9V 12V)
Trabalho atual: 60-70MA
Standby atual: 0.12mA
Carga atual: AC 250V/10A, DC 30V/10A
Modo do disparador: Baixo disparador do pulso
Tamanho: 48mm * 16mm * 18,5mm (L * W * H), Tamanho muito pequeno
Peso: 14g
3. 10 Pces 5v 12v 24v 1 2

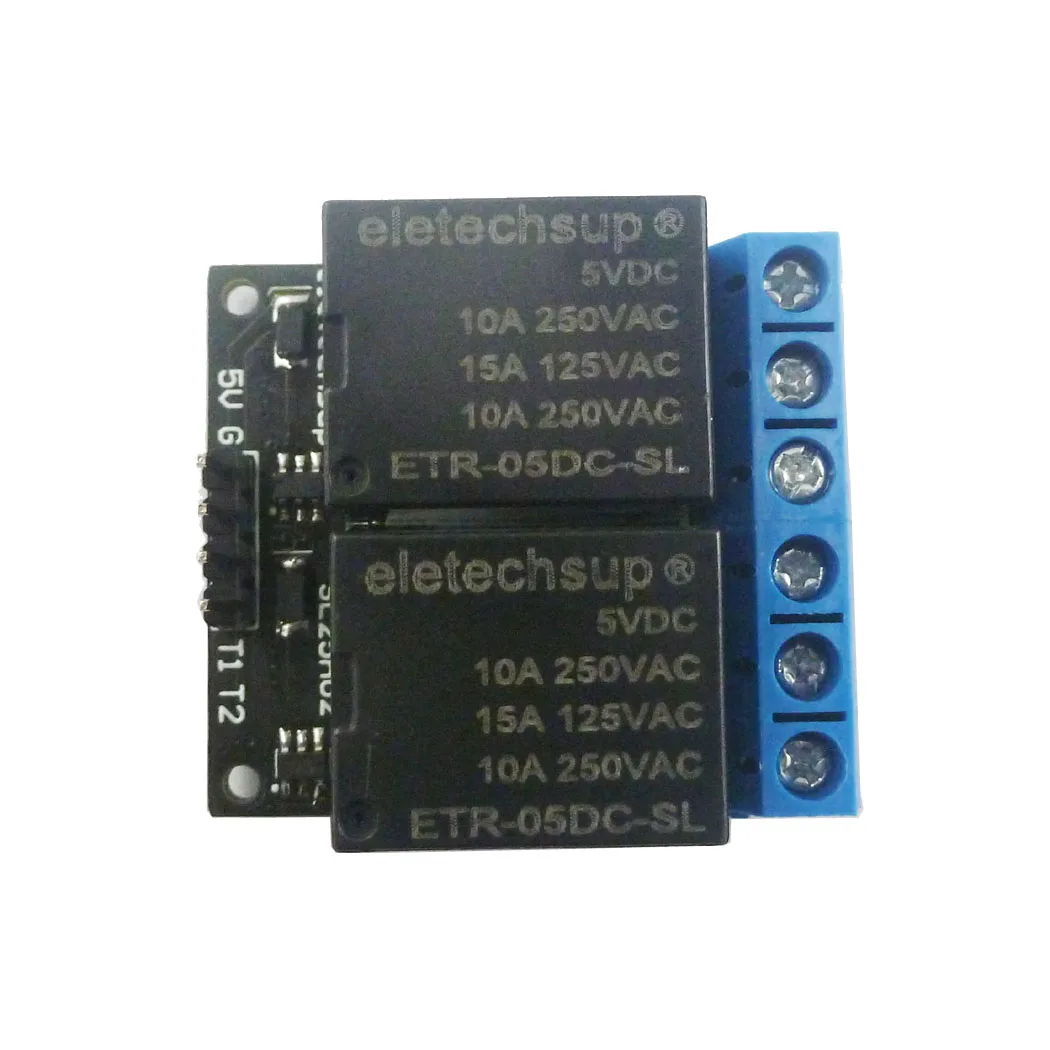

2 canais DC 5V Auto-travamento Módulo do relé (versão 3) :
Tensão de funcionamento: DC 5V
Corrente de trabalho: 1 relé 70MA;2 relés 140MA;
Standby atual: 0.2mA
Carga atual: AC 250V / 10A, DC 30V / 10A
Modo do disparador: Baixo disparador do pulso
Tamanho: 36mm * 32,3mm * 18,5mm (L * W * H)
Peso: 24,5g
4. Placa de Interruptor de Gatilho Sl25a01 Sl35b01 Sl35b02 Sl35b04
5. 10 Pces 5v 12v 24v 1 2
2 canais DC 12V Auto-travamento Módulo do relé (versão 4) :
Tensão de funcionamento: DC 6-24V (recomendado DC 9V 12V) Corrente de trabalho: 1 relé 70MA;2 relés 140MA; Standby atual: 0.24mA Carga atual: AC 250V/10A, DC 30V/10A Modo do disparador: Baixo disparador do pulso Tamanho: 48mm * 32.3mm * 18.5mm (L * W * H), tamanho muito pequeno Peso: 27,6g
6. Placa de Interruptor de Gatilho Sl25a01 Sl35b01 Sl35b02 Sl35b04
7. 10 Pces 5v 12v 24v 1 2

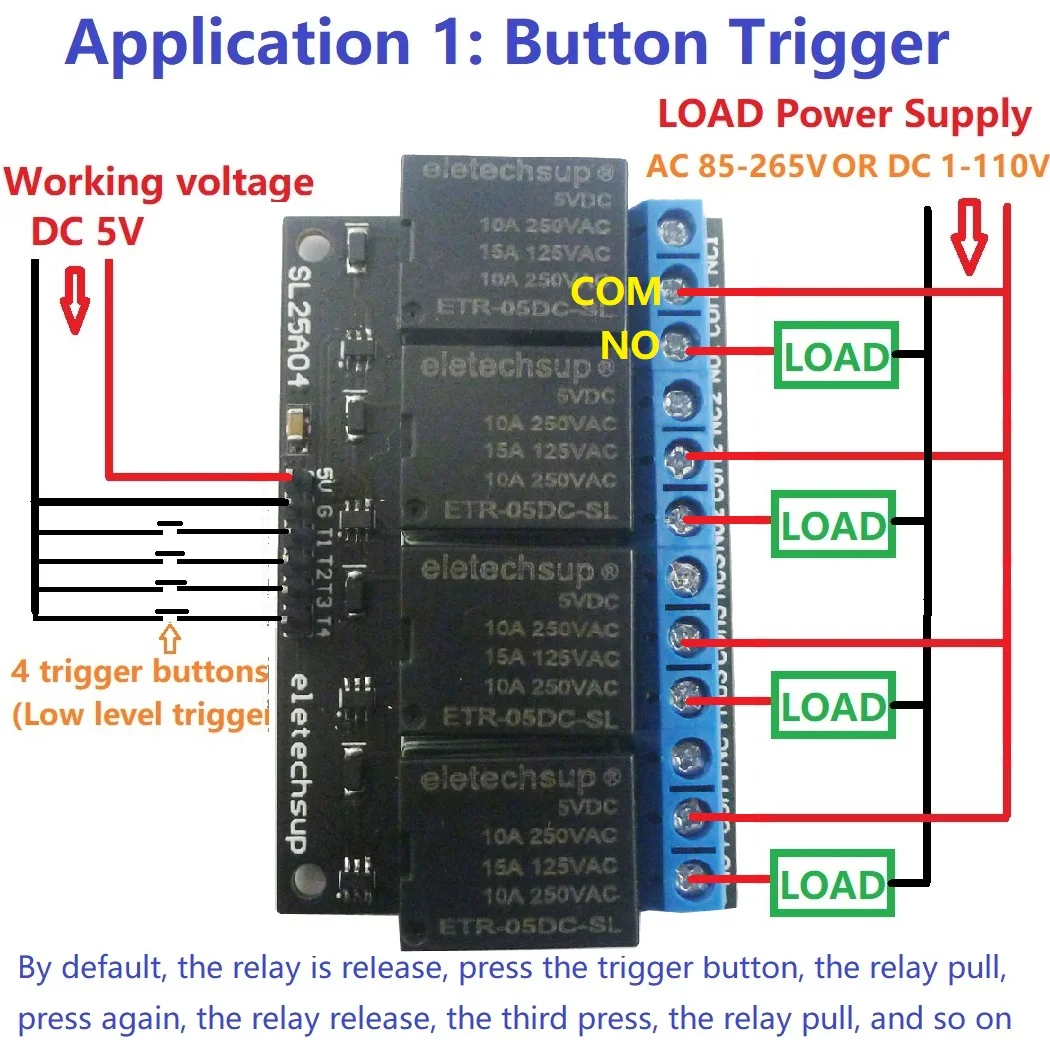

4 canais DC 5V Auto-travamento Módulo do relé (versão 5) :
Tensão de funcionamento: DC 5V Corrente de trabalho: 1 relé 70MA;2 relés 140MA;3 relés 210MA;4 relés 280MA Standby atual: 0.4mA Carga atual: AC 250V / 10A, DC 30V / 10A Modo do disparador: Baixo disparador do pulso Tamanho: 65mm * 42mm * 18,5mm (L * W * H) Peso: 52,4g
8. Placa de Interruptor de Gatilho Sl25a01 Sl35b01 Sl35b02 Sl35b04
9. 10 Pces 5v 12v 24v 1 2
4 canais DC 12V Auto-travamento Módulo do relé (versão 6) : Tensão de funcionamento: DC 6-24V (recomendado DC 9V 12V 24V) Corrente de trabalho: 1 relé 37MA;2 relés 73 MA; 3 relés 1 10MA; 4 relés 146 MA Standby atual: 2mA Carga atual: AC 250V / 10A, DC 30V / 10A Modo do disparador: Baixo disparador do pulso Tamanho: 65 milímetros * 47 milímetros * 18,5 milímetros (L * W * H) Peso: 56,8g

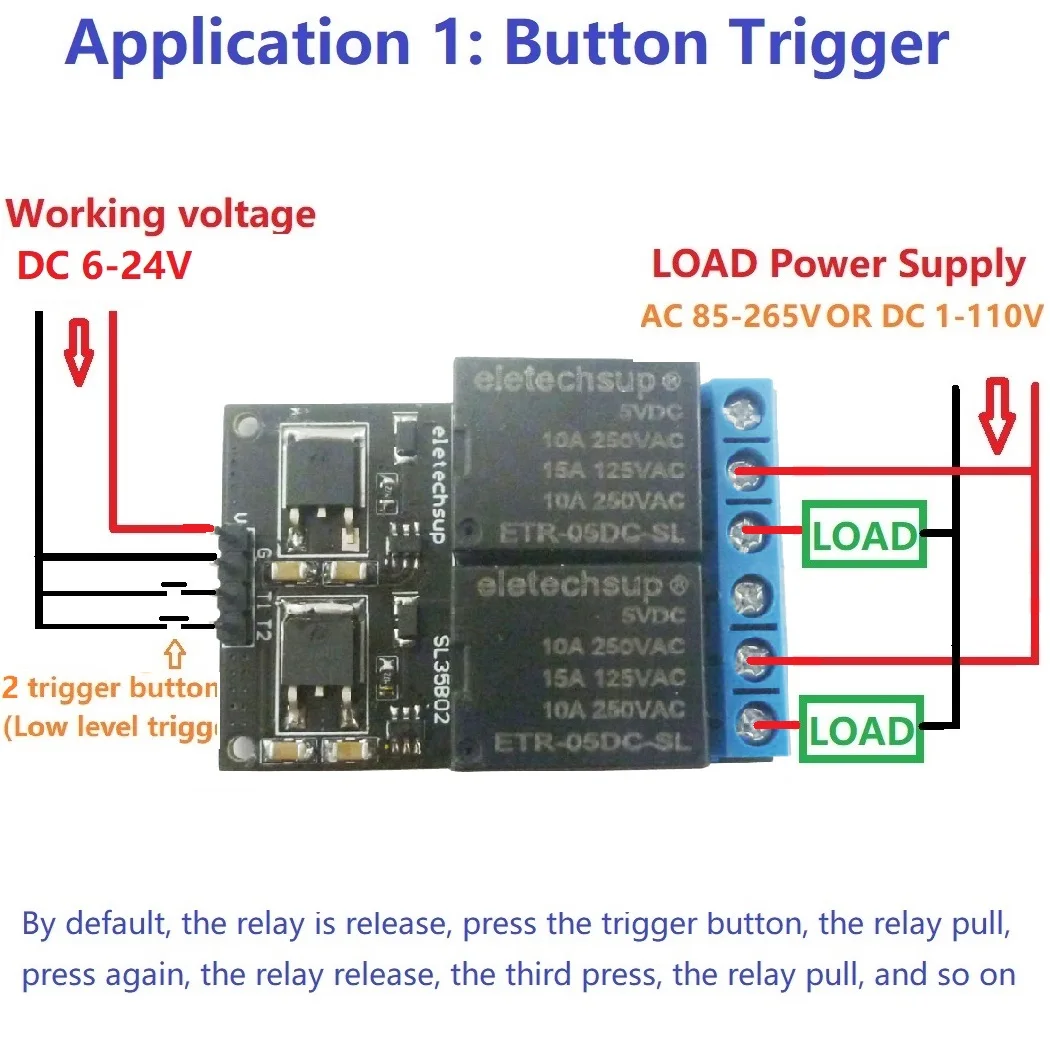

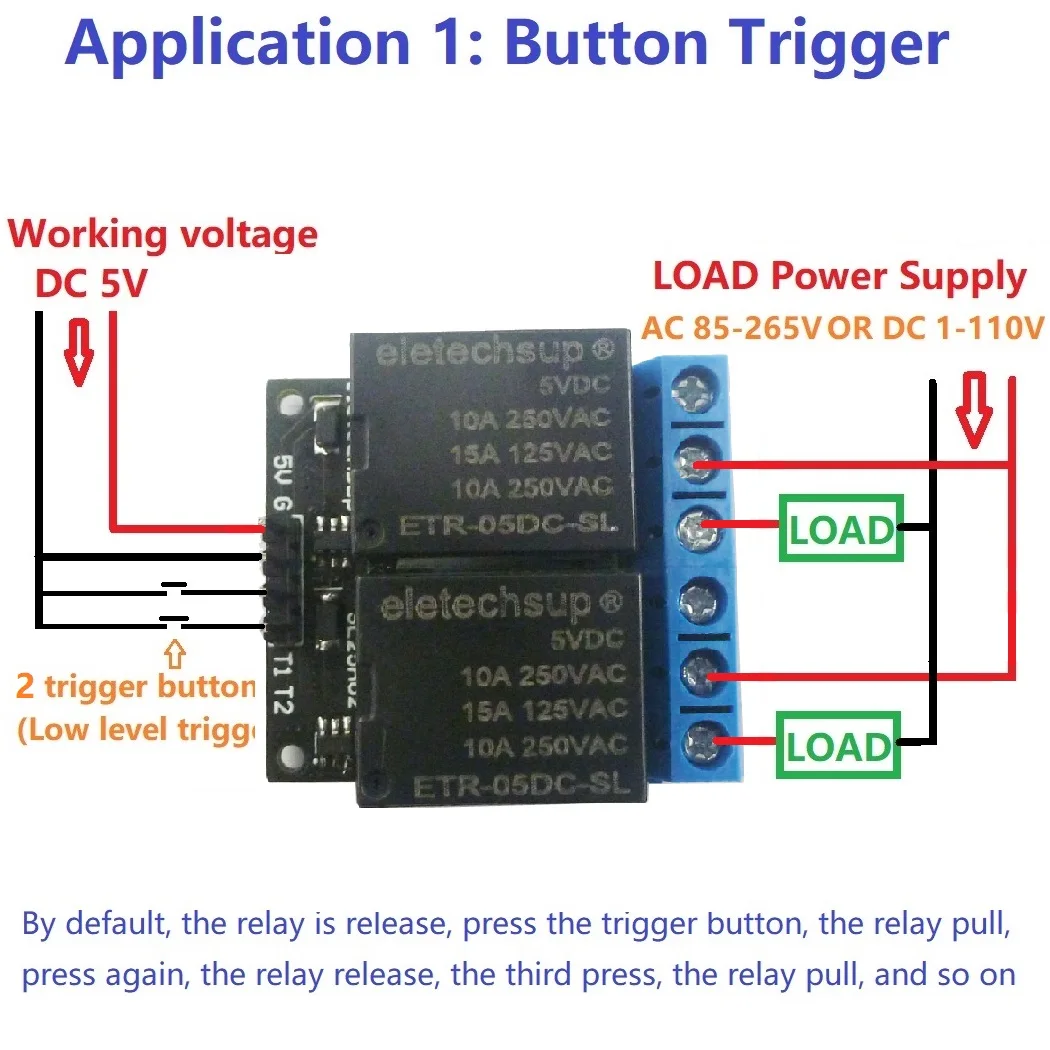

UTILIZAÇÃO 1:
À revelia, o relé é liberação, pressiona o botão do disparador, a tração do relé, pressiona outra vez, a liberação do relé, a terceira imprensa, a tração do relé, e assim por diante.

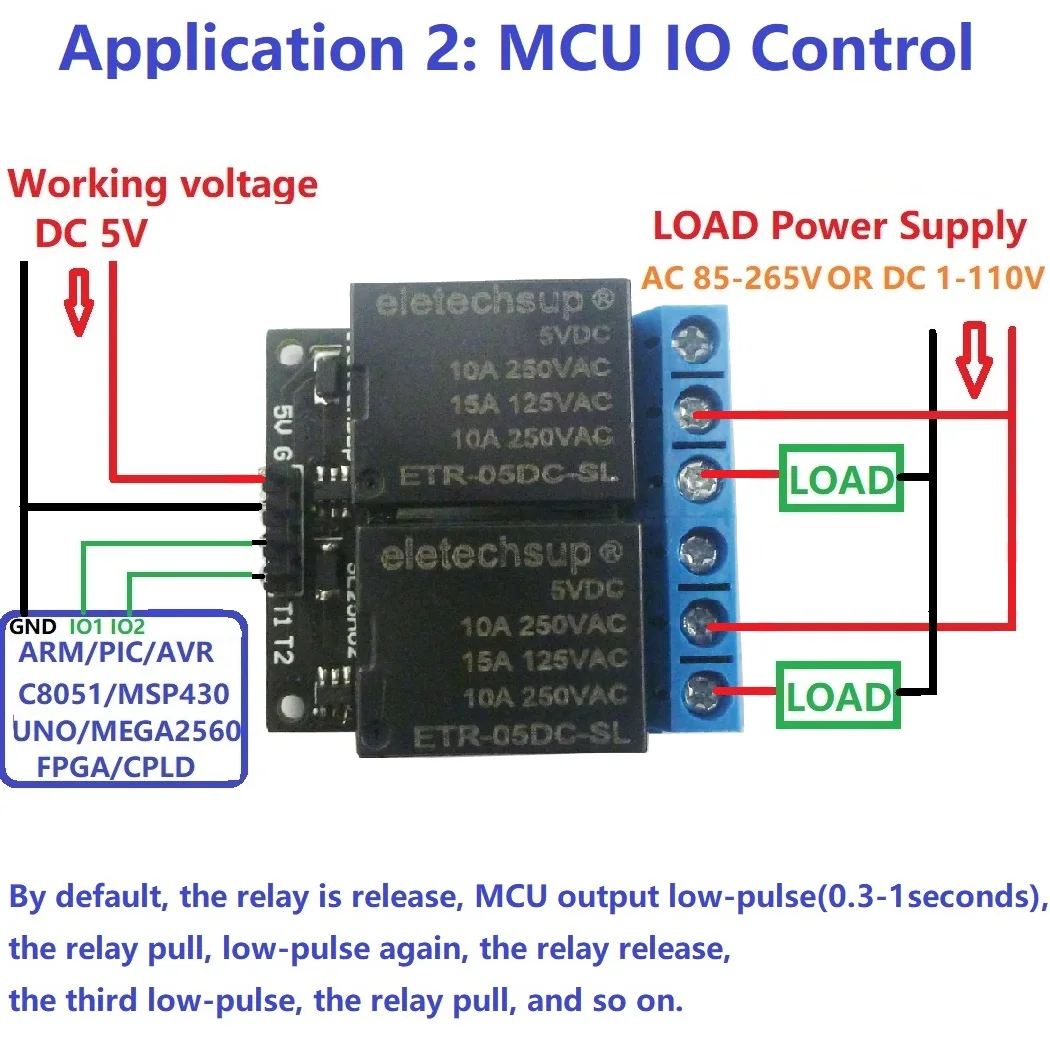

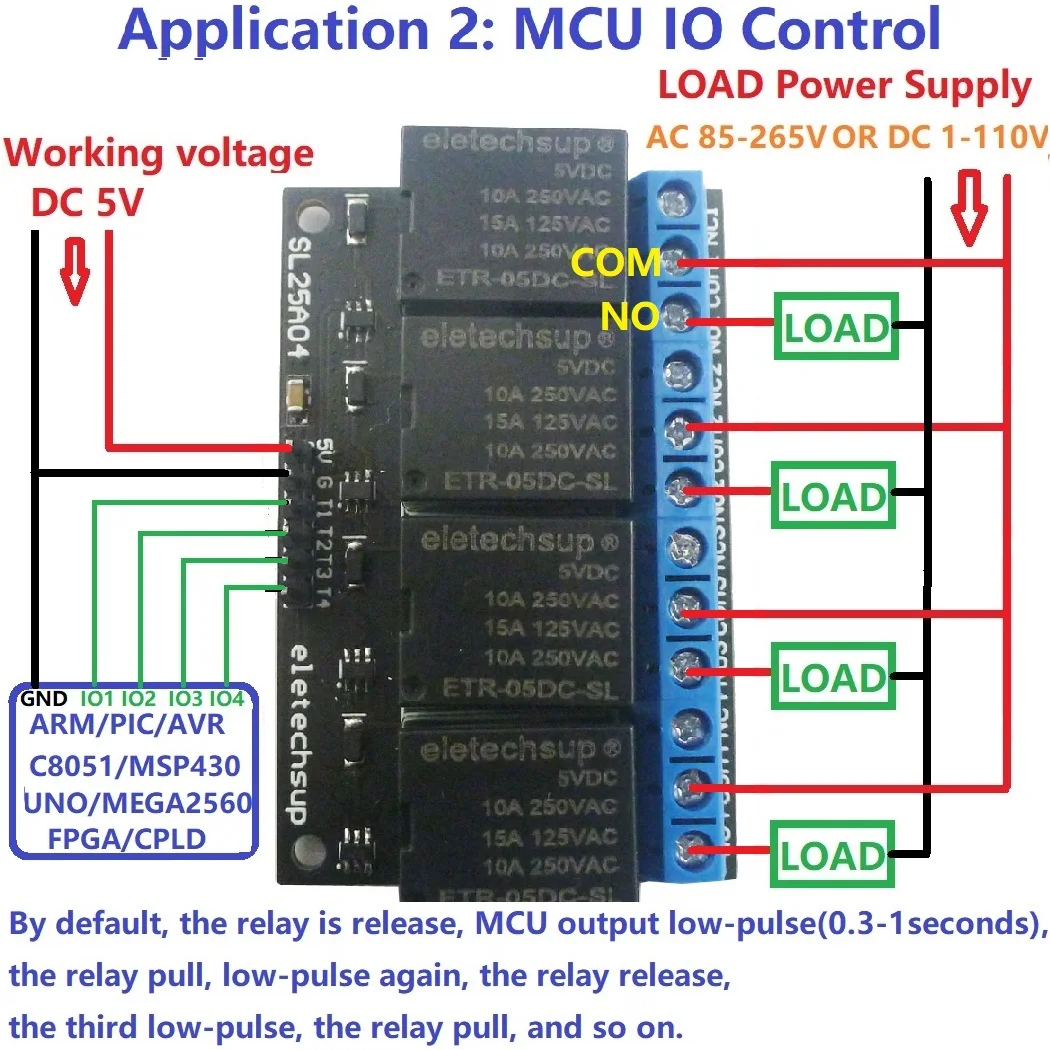

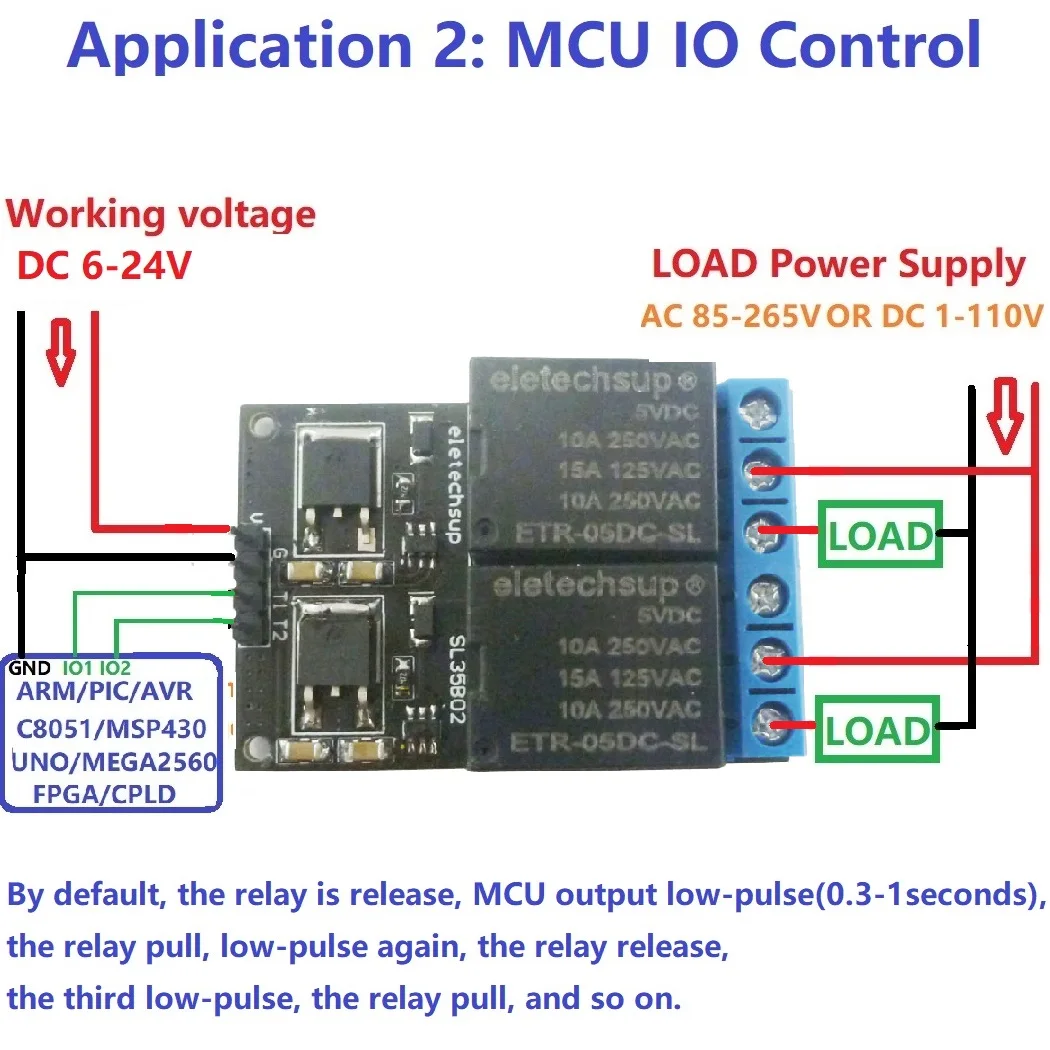

UTILIZAÇÃO 2:
À revelia, o relé é liberação, MCU output baixo-pulso (0.3-1seconds), a tração do relé, baixo-pulso outra vez, a liberação do relé, o terceiro baixo-pulso, a tração do relé, e assim por diante.
Interface do módulo:
1. VCC: alimentação positiva (VCC)
2. GND: alimentação negativa (GND)
3. T (T1/T2/T3/T4): Baixo disparador do pulso
Saídas do relé:
1. NÃO: relação normalmente aberta do relé
2. COM: Relés Interface Comum
3. NC: relação normalmente fechada do relé
USO: À revelia, o relé é liberação, pressiona o botão do disparador, a tração do relé, pressiona outra vez, a liberação do relé, a terceira imprensa, a tração do relé, e assim por diante
Aplicações típicas:
Eletrônica automotiva Motor/PLC/LED Smart Home/Automação doméstica Iluminação emergencial Placa do desenvolvimento MCU Carro brinquedo
