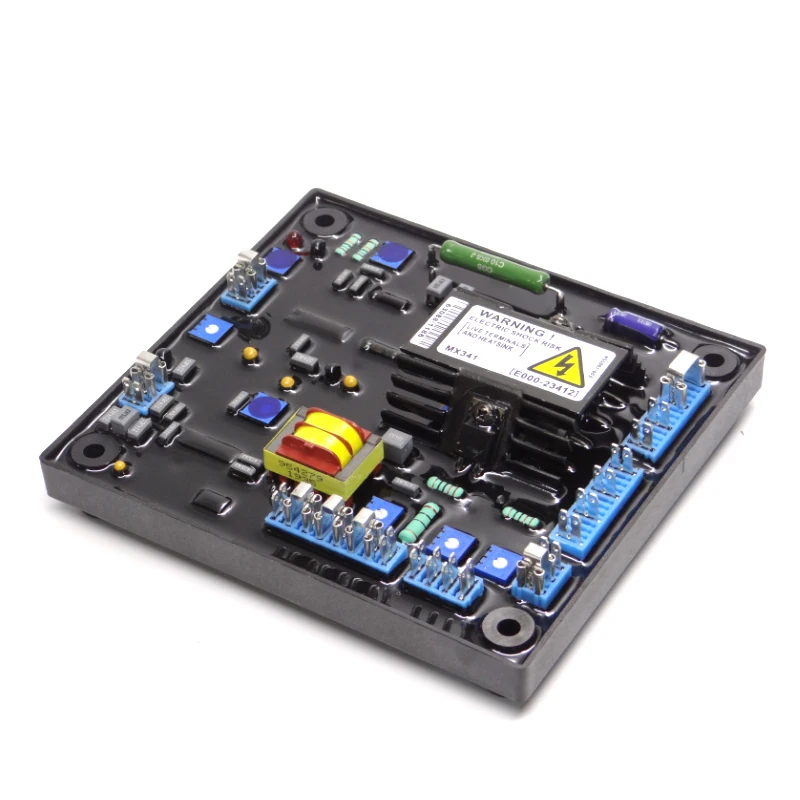

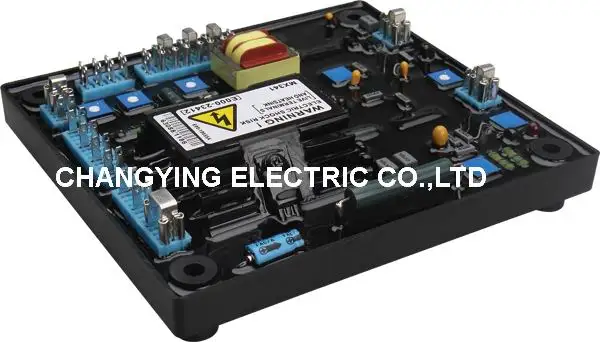

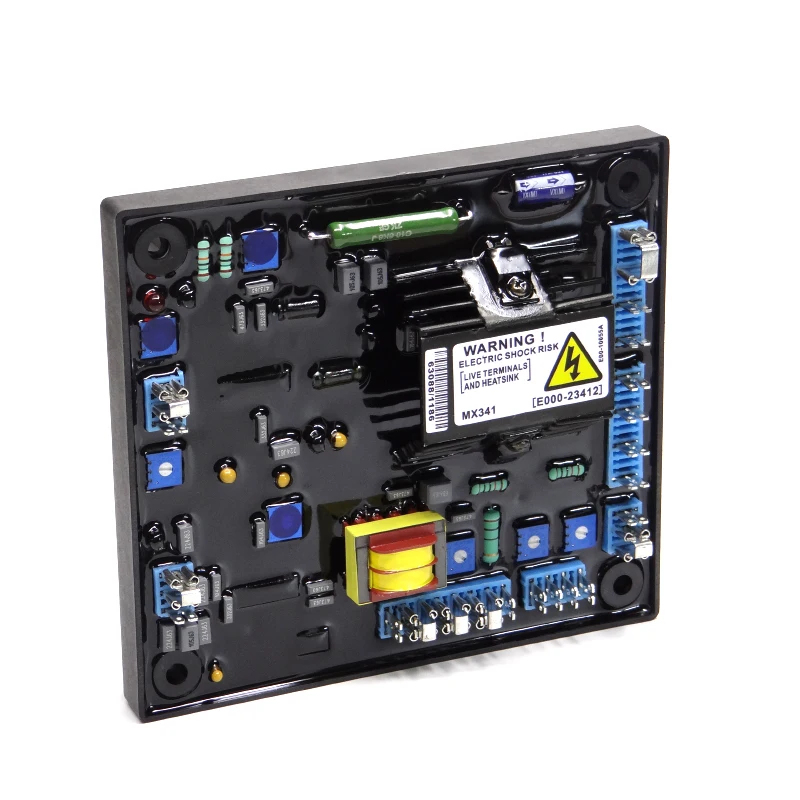

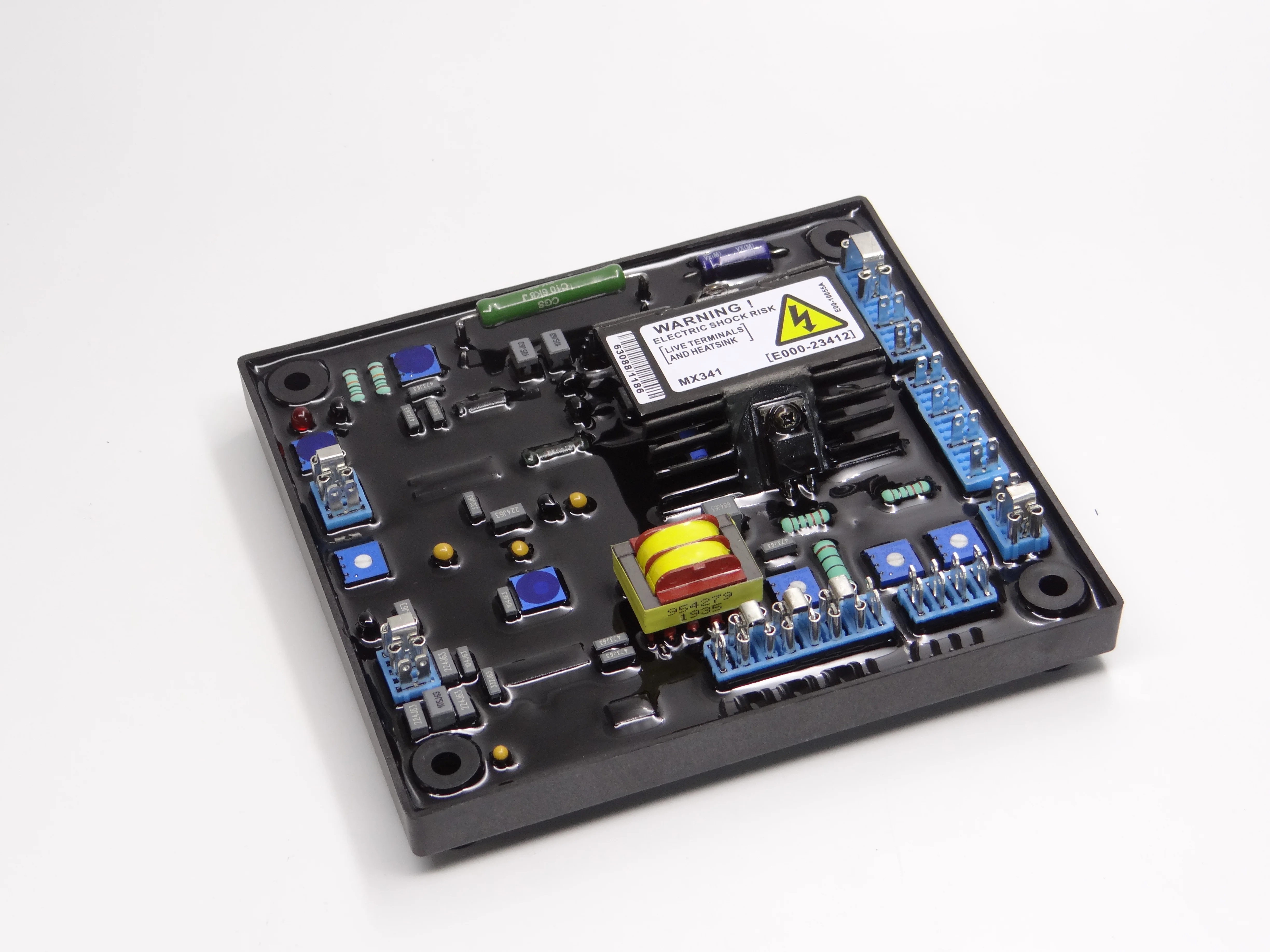

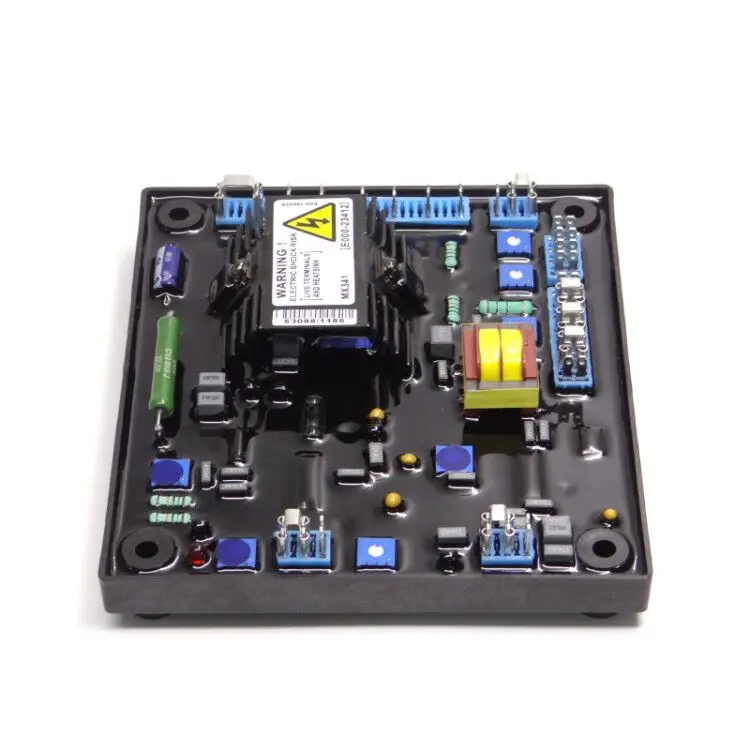

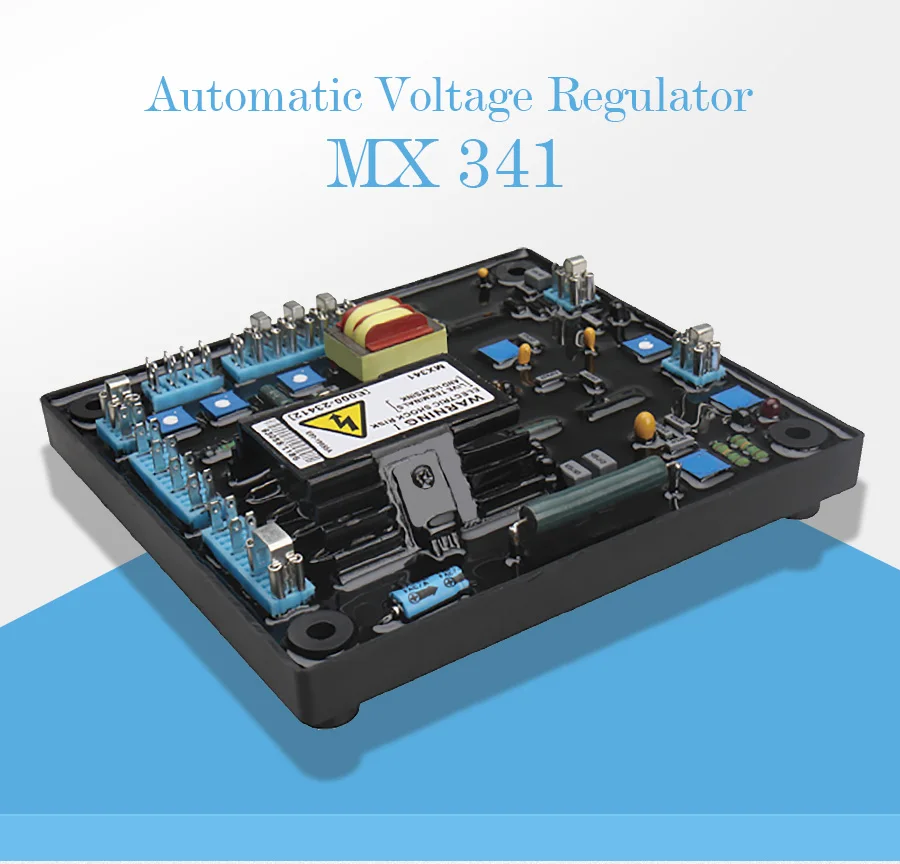

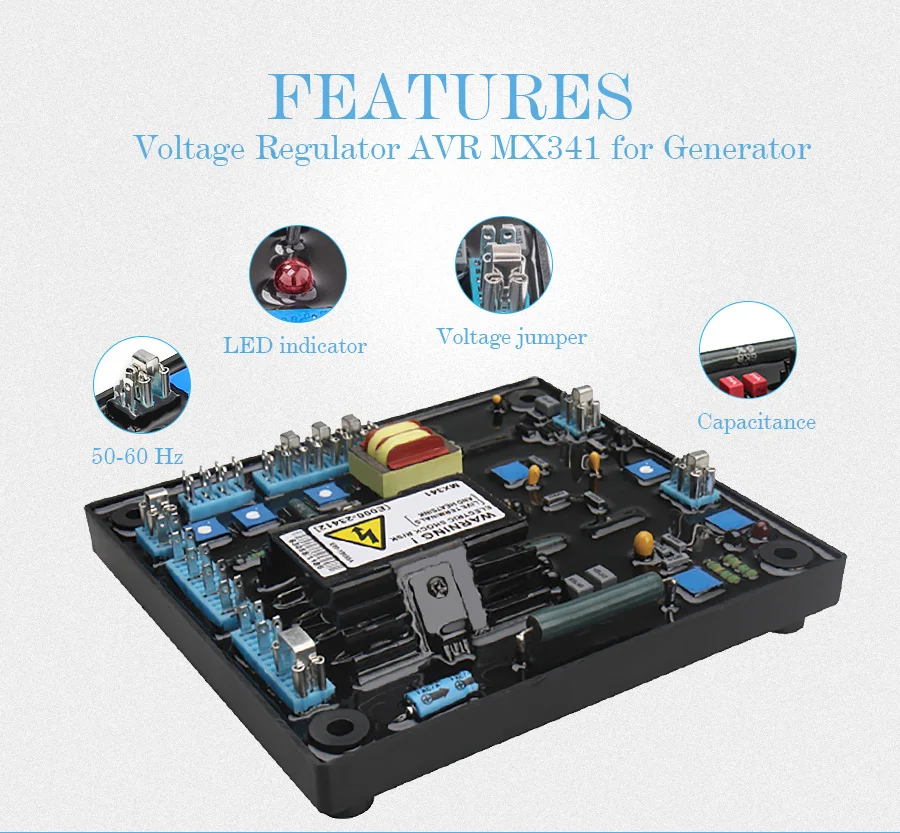

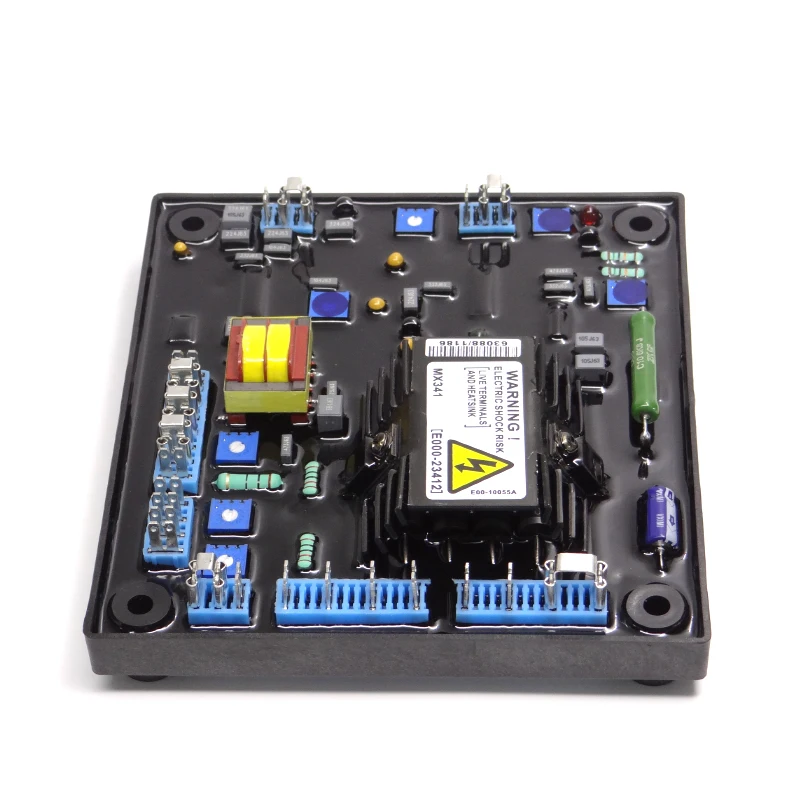

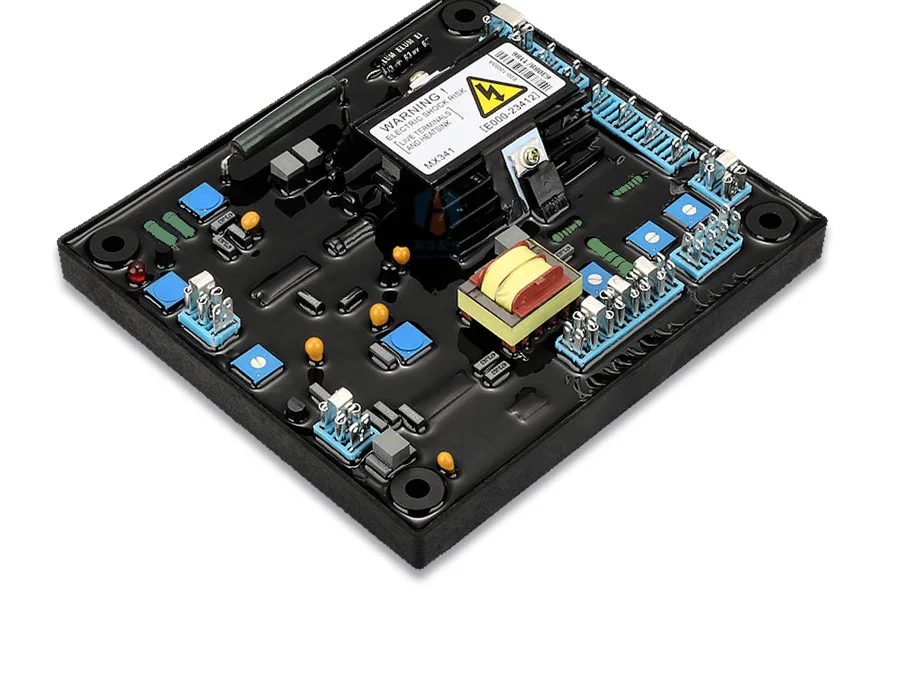

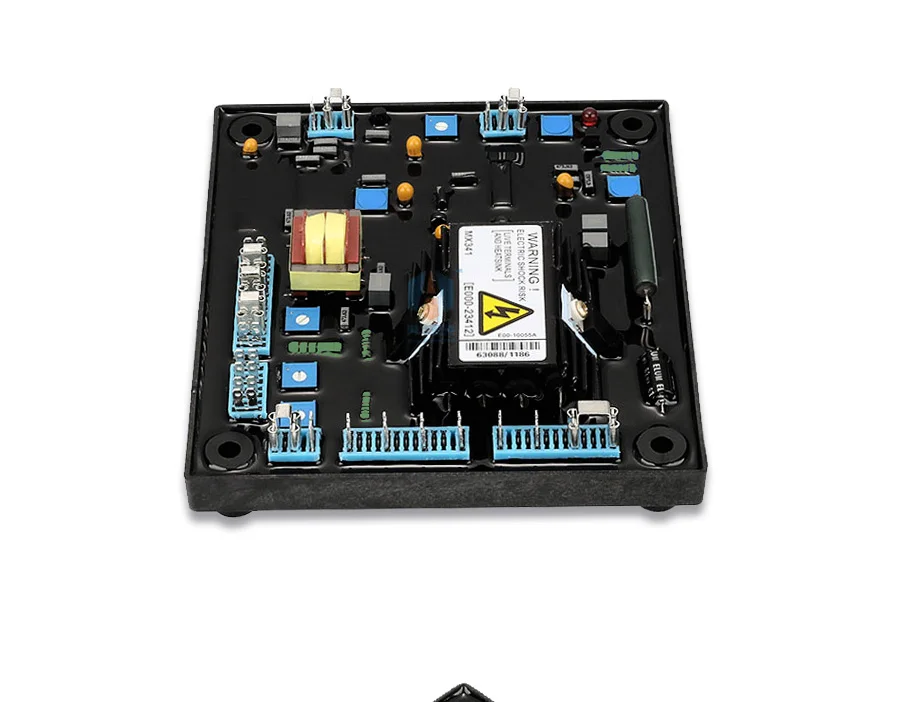

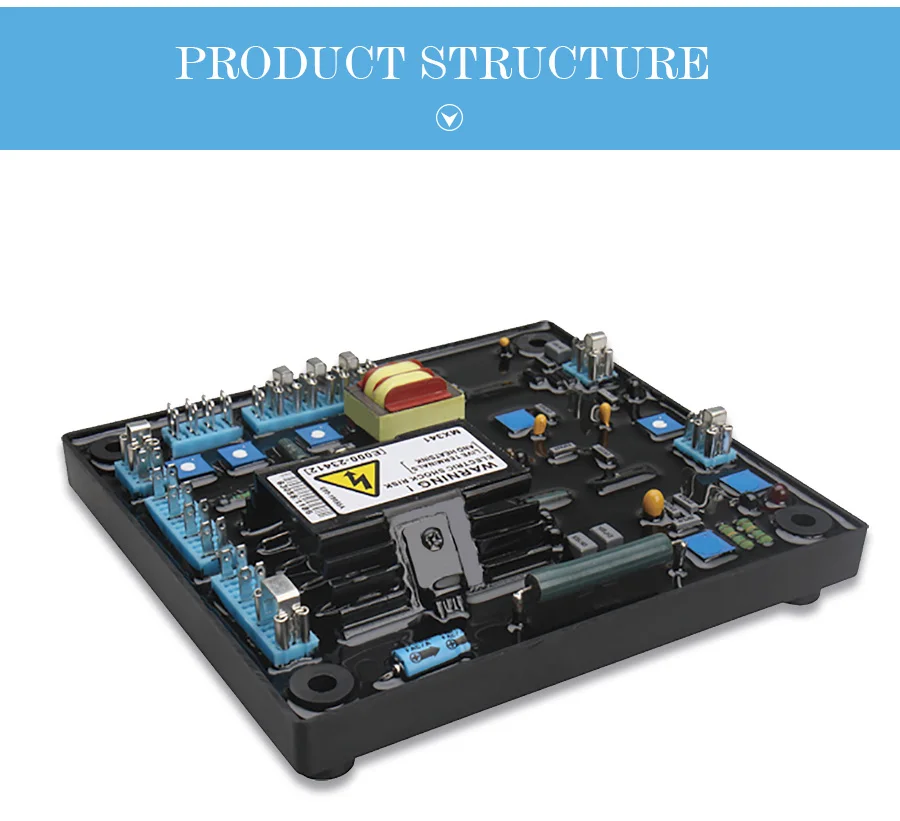

Gerador Avr Mx341 para Gerador de Ímã Permanente

Regulação automática da tensão do gerador mx341 avr

Descrição do produto

O mx341 é um regulador de tensão automático sentido de 2 fases e faz parte do sistema de excitação para um gerador sem escova. Além de regular a tensão do gerador, o circuito avr inclui características protetoras para garantir um controle seguro e confiável do gerador. Este modelo supera a escala da série 3 (mesma pegada e fiação 1 terminal extra) este avr é usado somente em conjunto com alternadores tipo magnético permenant. A energia de excitação é resultante de um gerador de ímã permanente trifásico (pmg), para isolar os circuitos de energia avr dos efeitos de cargas não lineares e para reduzir a interferência de radiofrequência nos terminais do gerador, a corrente constante do curto-circuito do gerador é outra característica do sistema pmg.

O avr detecta a tensão no enrolamento central do gerador e controla a potência alimentada ao estator do excitador e daqui o rotor principal para manter a tensão de saída do gerador dentro dos limites especificados, compensando a carga, velocidade, temperatura e fator de potência do gerador.

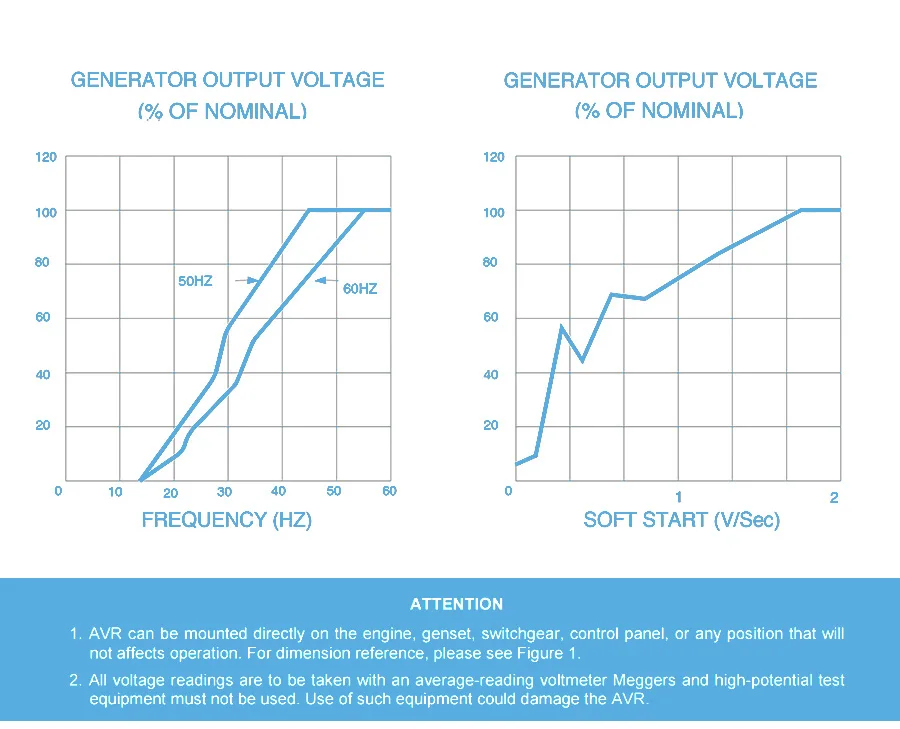

Circuito de partida suave é incluído para fornecer um acúmulo mesmo controlado da tensão de saída do gerador.

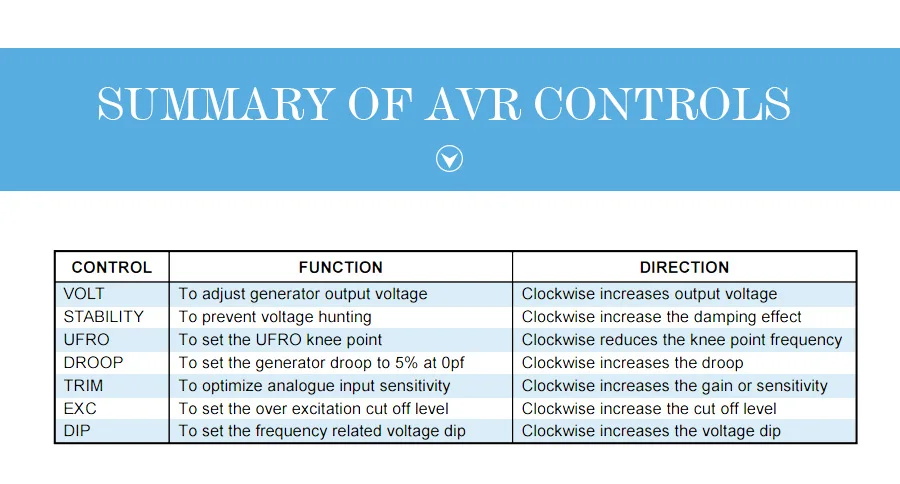

* Ajuste de estabilidade * seleção de resposta ideal

* Ajuste do mergulho * sob o ajuste do rolo da frequência

Ajuste da guarnição * ajuste do droop

* Sobre o ajuste de excitação

Detecção de entrada

Tensão 190-264v ac max, 1 fase, 2 fios

Frequência 50-60 hz nominal

Entrada de energia (pmg)

Tensão 140-220v ac max, 3 fase, 3 fio

3a atual/fase

Frequência 100-120 hz nominal

Saída de saída

Tensão máxima 120v dc

Contínuo atual 3.7 a

6a intermitente por 10 segundos.

Resistência 15 ohms mínimo

Regulamento +/- 1%
