Inteligente do Painel Inversor do Laço da Grade Ip65 para 110v Micro Inversor Solar Onda Senoidal Pura Casa 30v 36v Mppt no 220v ac 600w 700w

Série do produto

SG600 Series

Modelo

SG600MD

(Regular)

SG600HD

(Feito sob encomenda)

SG600TD

(Feito sob encomenda)

Dados de entrada (dc, pv)

Número de conector mc4 de entrada

2 conjunto

2 conjunto

2 conjunto

Faixa De Tensão MPPT

24v-40v

36v-60v

80v-115v

Faixa de Tensão de operação

18v-50v

30v-70v

70v-120v

Tensão máxima De Entrada

50V

70V

120V

Tensão Startup

18V

30V

70V

Potência máxima De Entrada

2*300W

2*300W

2*300W

Corrente máxima De Entrada

2 * 12A

2 * 8.3A

2 * 3.7A

Dados de saída (ac)

Tipo de grade monofásico

120v & 230v

Potência nominal De Saída

590W

Potência máxima De Saída

600W

Corrente Nominal de Saída

@ 120vac: 5a/@ 230vac: 2.6a

Tensão Nominal de Saída

120VAC / 230VAC

Faixa de Tensão de Saída padrão

@ 120vac: 80v-160v/@ 230vac: 180v-280v

Freqüência de Saída Nominal

50hz/60hz

Faixa de Freqüência de Saída padrão

@ 50hz: 47.5hz-52.5hz/@ 60hz: 57.5hz-62.5hz

Fator de potência

> 0.99

Distorção Harmônica Total

THD <5%

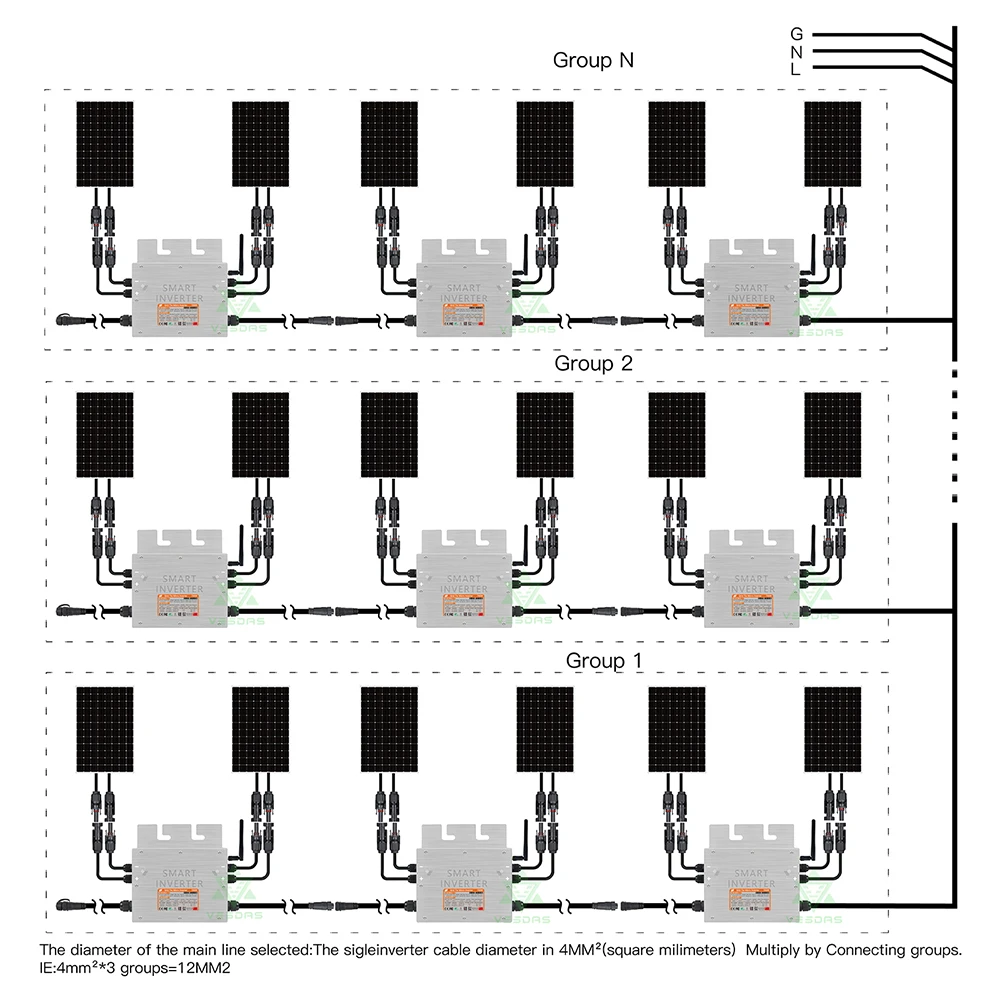

Unidades máximas por Ramo

@ 120vac: 4 unidades/@ 230vac: 8 unidades

Eficiência

Eficiência máxima

95%

Eficiência CEC Ponderada

@ 120vac: 92.5% / @ 230vac: 93.5%

Nominal Eficiência MPPT

99.9%

Consumo de Energia noite

<700mW

Dados mecânicos

Faixa de Temperatura Ambiente de operação

-40 °c a + 65 °c

Faixa de Temperatura de armazenamento

-40 °c a + 85 °c

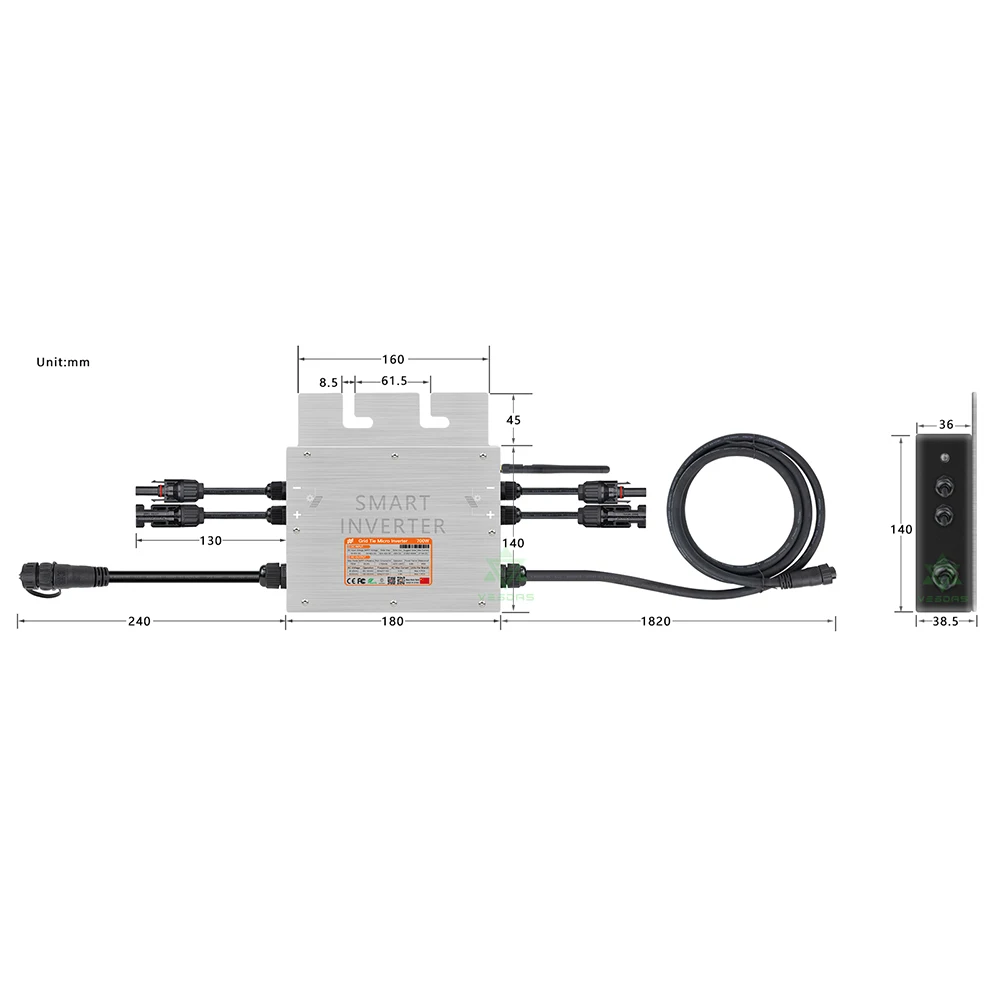

Dimensões (w x h x d)

185mm x 180mm x 38.5mm (para não incluir conectores e cabos)

Peso

1.5kg

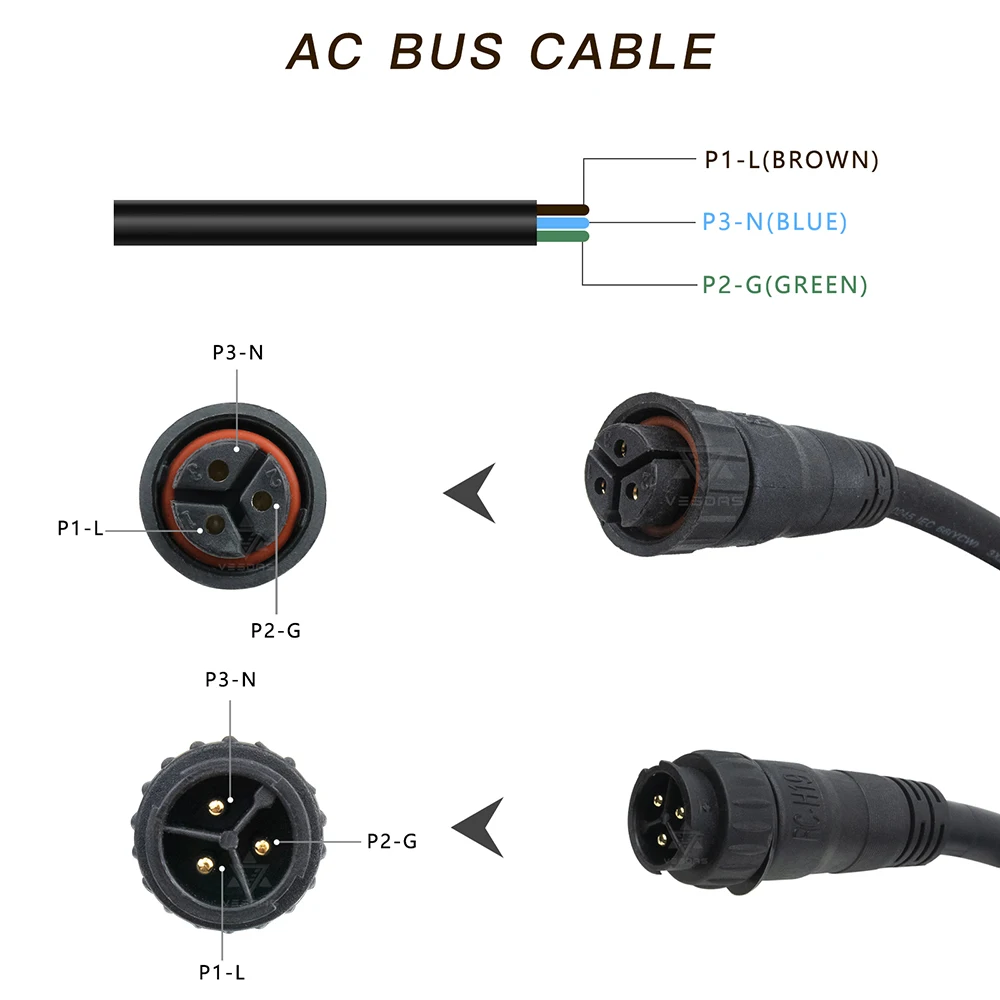

Corrente máxima do cabo do ônibus da c.a.

20A

Grau à prova d’ água

IP65

Modo de arrefecimento

Convecção natural-sem fãs

OtherFeatures

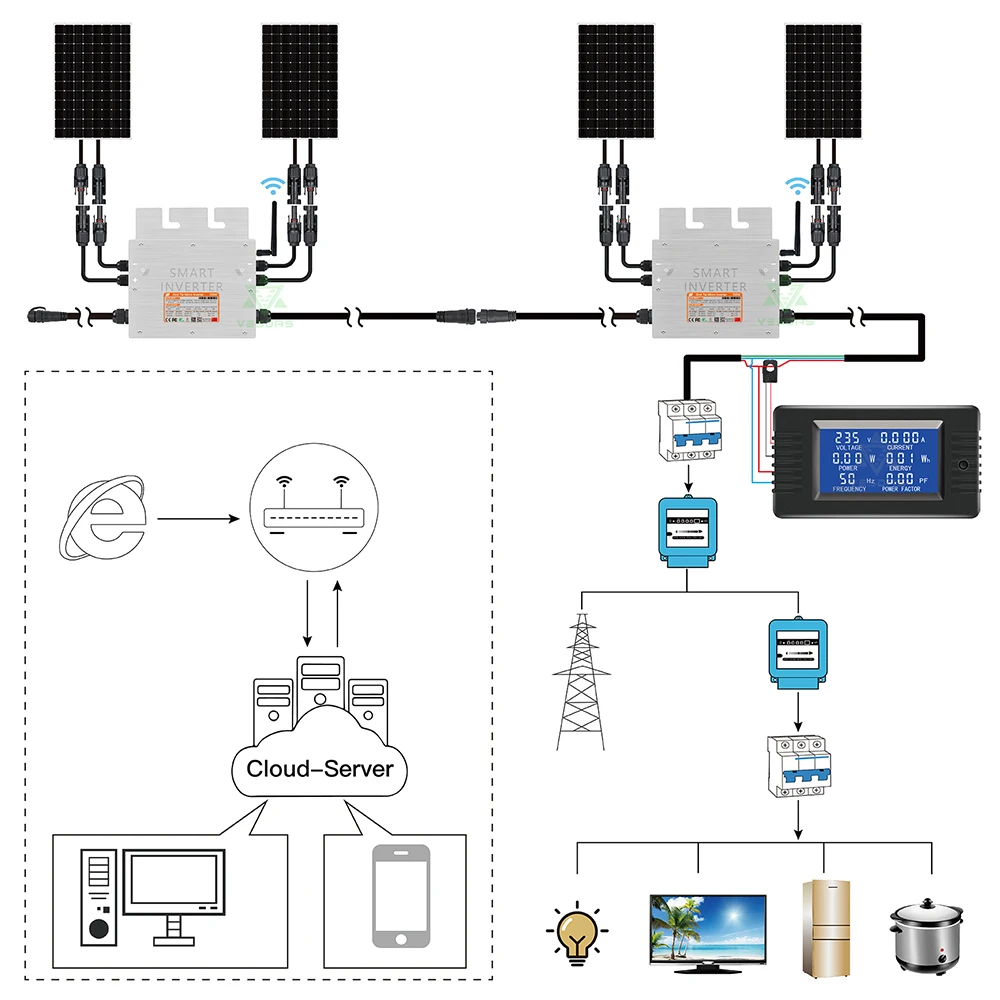

Comunicação (inversor para databox)

2.4G Sem Fio (

Projeto transformador

Transformadores de alta frequência, galvanicamente isolados

Integrado de Solo

A terra do equipamento é fornecida pelo pe no cabo da c.a.. Nenhum terreno adicional é necessário.

Funções de proteção

Proteção isolada da ilha, proteção da tensão, proteção da frequência, proteção da temperatura, proteção atual, etc.

O Cumprimento Design

Nb/t32004: 2013, nb/t32004: 2013,EN61000-3-2, en62109, vde0126, ul1741 etc.

Série do produto

SG700 Series

Modelo

SG700MD

SG700HD

SG700TD

(Regular)

(Feito sob encomenda)

(Feito sob encomenda)

Dados de entrada (dc, pv)

Número de conector mc4 de entrada

2 conjunto

2 conjunto

2 conjunto

Faixa De Tensão MPPT

24v-40v

36v-60v

80v-115v

Faixa de Tensão de operação

18v-50v

30v-70v

70v-120v

Tensão máxima De Entrada

50V

70V

120V

Tensão Startup

18V

30V

70V

Potência máxima De Entrada

2*350W

2*350W

2*350W

Corrente máxima De Entrada

2 * 14A

2 * 9.7A

2 * 4.3A

Dados de saída (ac)

Tipo de grade monofásico

120v & 230v

Potência nominal De Saída

650W

Potência máxima De Saída

700W

Corrente Nominal de Saída

@ 120vac: 5.4a/@ 230vac: 2.8a

Tensão Nominal de Saída

120VAC / 230VAC

Faixa de Tensão de Saída padrão

@ 120vac: 80v-160v/@ 230vac: 180v-280v

Freqüência de Saída Nominal

50hz/60hz

Faixa de Freqüência de Saída padrão

@ 50hz: 47.5hz-52.5hz/@ 60hz: 57.5hz-62.5hz

Fator de potência

> 0.99

Distorção Harmônica Total

THD <5%

Unidades máximas por Ramo

@ 120vac: 4 unidades/@ 230vac: 7 unidades

Eficiência

Eficiência máxima

95%

Eficiência CEC Ponderada

@ 120vac: 92.5% / @ 230vac: 93.5%

Nominal Eficiência MPPT

99.90%

Consumo de Energia noite

<700mW

Dados mecânicos

Faixa de Temperatura Ambiente de operação

-40 °c a + 65 °c

Faixa de Temperatura de armazenamento

-40 °c a + 85 °c

Dimensões (w x h x d)

185mm x 180mm x 38.5mm (para não incluir conectores e cabos)

Peso

1.5kg

Corrente máxima do cabo do ônibus da c.a.

20A

Grau à prova d’ água

IP65

Modo de arrefecimento

Convecção natural-sem fãs

Outras Características

Comunicação (inversor para databox)

2.4g sem fio (por favor compre caixa de dados separadamente)

Projeto transformador

Transformadores de alta frequência, galvanicamente isolados

Integrado de Solo

A terra do equipamento é fornecida pelo pe no cabo da c.a.. Nenhum terreno adicional é necessário.

Funções de proteção

Proteção isolada da ilha, proteção da tensão, proteção da frequência, proteção da temperatura, proteção atual, etc.

O Cumprimento Design

Nb/t32004: 2013, nb/t32004: 2013,EN61000-3-2, en62109, vde0126, ul1741 etc.
