Name: Interruptor de Rede Industrial Módulo de Relé de Rede com Saídas Isoladas Comutador Remoto por Conexão Ethernet Interruptor de rede industrial 4, módulo de
Brand: Relés e Acessórios
SKU: 32878473705
Price: 206.22 BRL
Availability: InStock

Interruptor de rede industrial 4, módulo de

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Teoria	Network Relay
Número do Modelo	Tcp-kp-i404
Característica de Proteção	Other
Fonte de Energia	DC
Tensão	Dc5v~28v

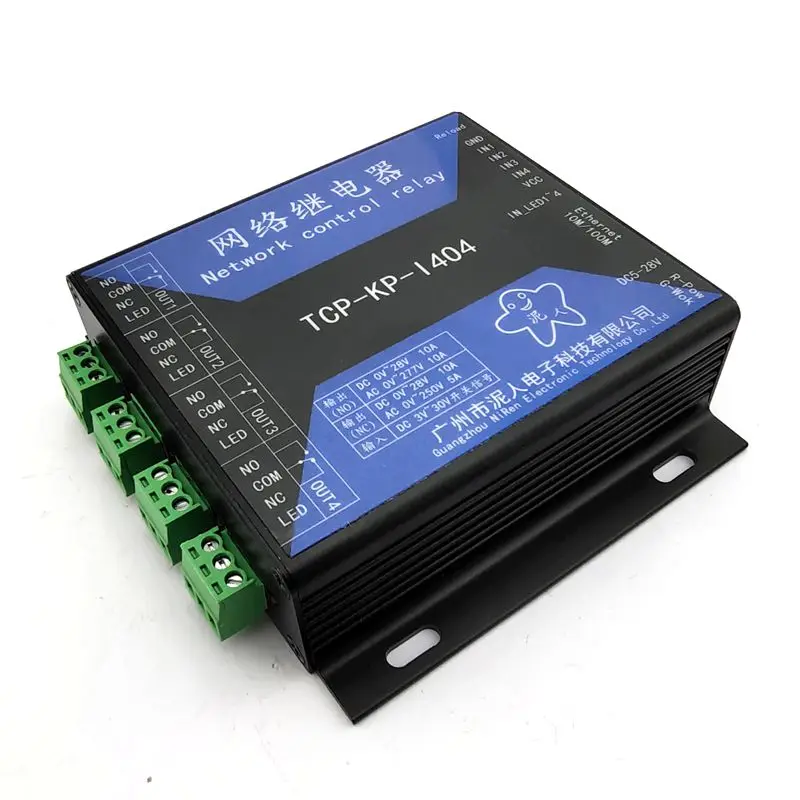

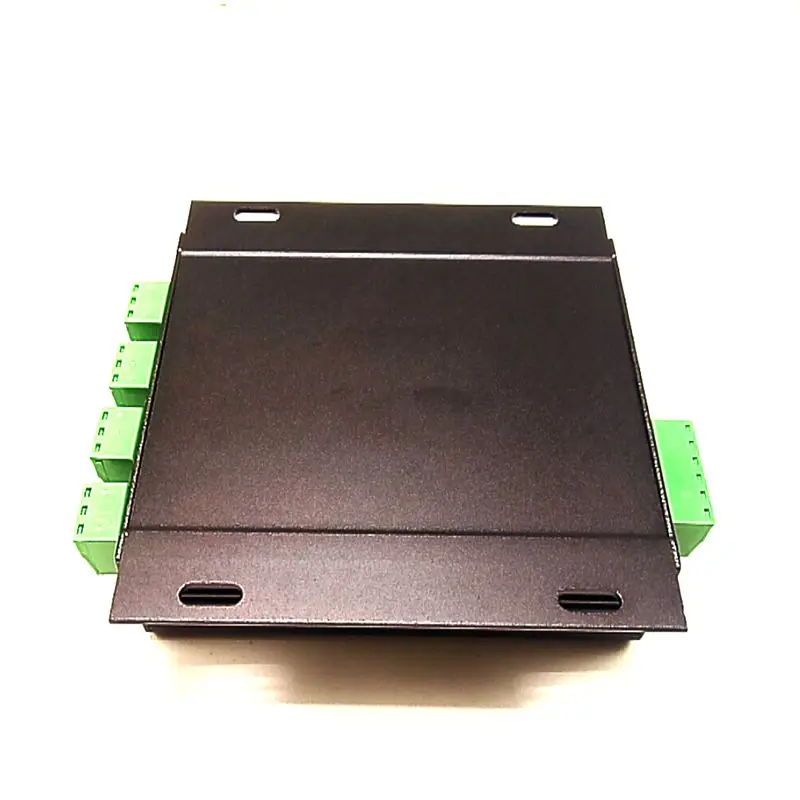

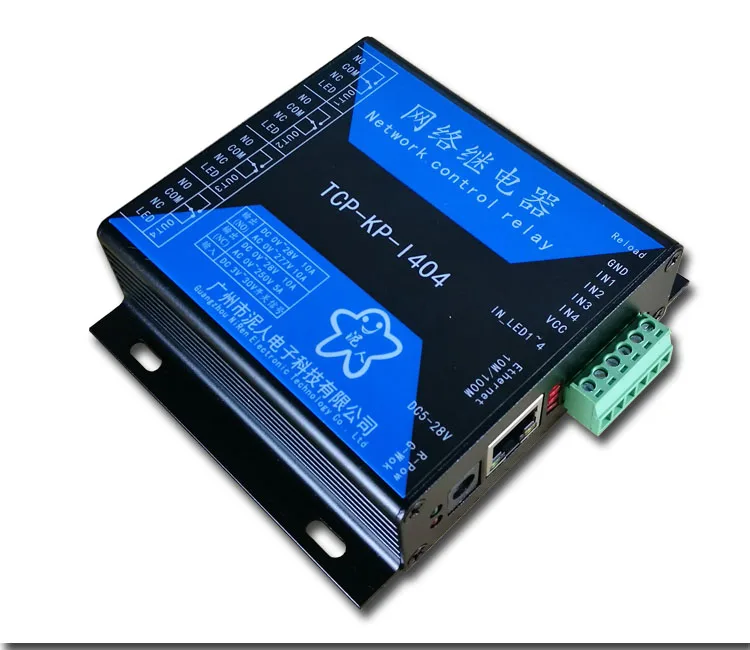

Pacote 1: alumínio metálico Concha

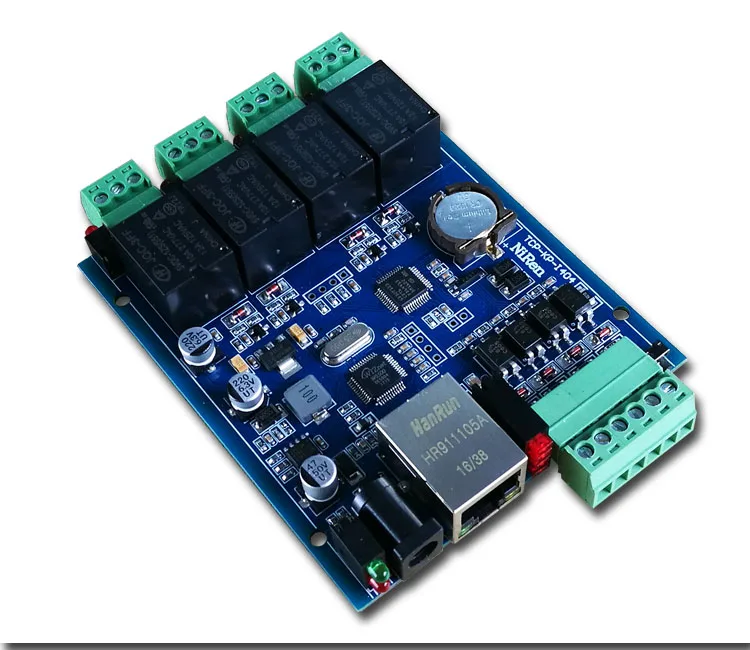

Pacote 2: sem concha

Pacote 3: revestimento de alumínio de metal e fonte de alimentação de 12v

Pacote 4: sem concha e fonte de alimentação de 12v

A fonte de alimentação é plugue da ue

Introdução do equipamento

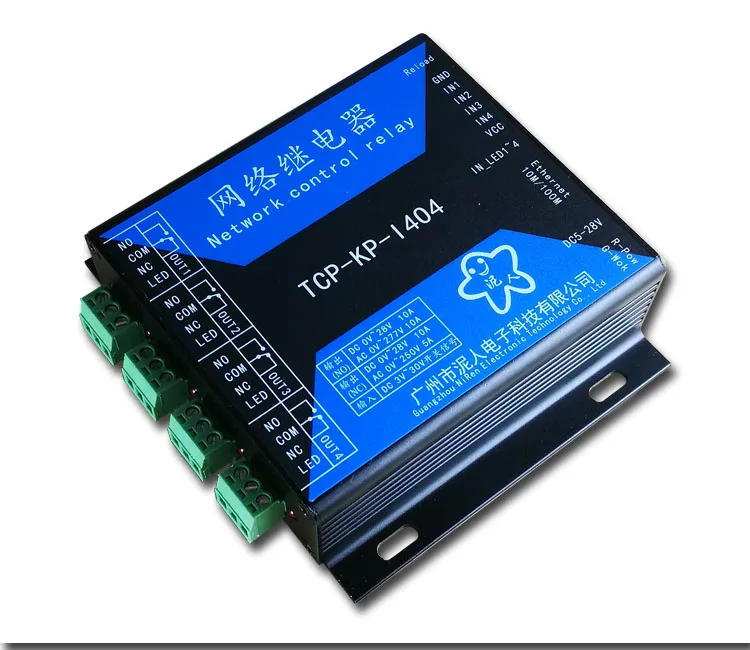

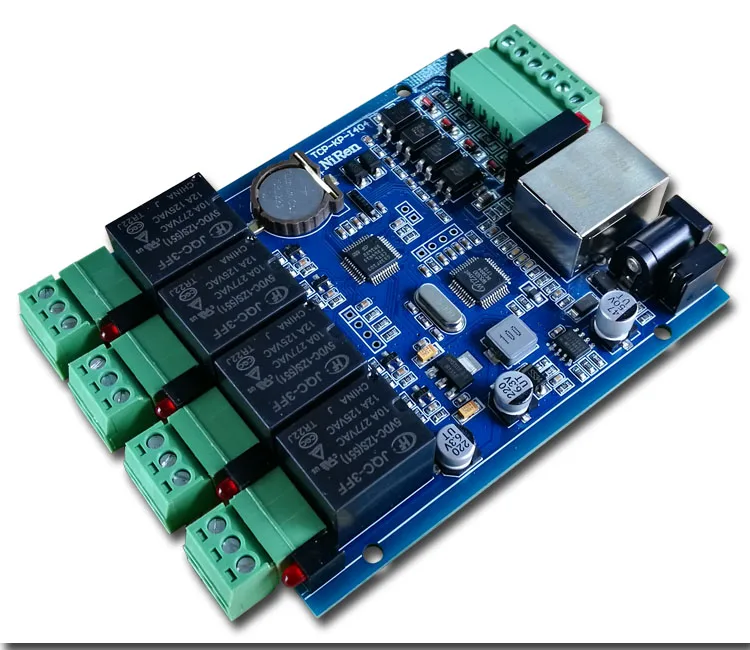

O relé de rede osmo é um dispositivo de controle remoto iot introduzido pela tecnologia argiman. Pode realizar controle remoto e aquisição de dados de rede tcp. O equipamento adota esquema de design de nível industrial, equipado com processador de braço de 32 bits e chip de rede ethernet de 10/100m. Tem as características de velocidade rápida, forte poder de computação, alta estabilidade e forte capacidade anti-interferência. Os usuários podem ter a certeza de usar em ambientes industriais. O dispositivo suporta 4 saídas de relé e 4 entradas isoladas. O relé suporta controle em tempo real, controle de atraso e controle de ligação de entrada-saída, controle de tempo diário e controle de data personalizado, etc. é adequado para uso em outras ocasiões diferentes e atende aos requisitos de mais usuários. O status da interface de entrada suporta upload passivo e upload de tempo ativo.

Exemplo de instruções de controle.

O desenvolvimento secundário é simples e conveniente. A configuração de parâmetros, controle de relé e status da interface de entrada são todos controlados pelo comando at. O comando at está no formato acsii, terminando com um alimentador de linha de retorno de transporte, por exemplo:

Efeito	Envio de computador	Resposta de relé de rede
O relé out1 está conectado em tempo real	At stach1 = 1	Ok
O relé out1 é desconectado em tempo real	At stach1 = 0	Ok
O relé é é puxado para dentro e o atraso é de 10 segundos.	At stach1 = 1,10	Ok
O relé é é desconectado e o atraso é de 10 segundos.	At stach1 = 0,10	Ok
Ler relé out1 status em tempo real	At stach1 =	Stach1: 1,10 (estado de sucção, desconectado após 10 segundos) Stach1: 0,10 (estado desconectado, puxe após 10 segundos)
Leia a interface de entrada em 1 status em tempo real	At occh1 =	+ Occh1: 1 (com status de entrada) + Occh1: 0 (sem status de entrada)

Para uma descrição mais detalhada do comando at, consulte “relé de rede da série osmo no manual de comando”

Função especial,

1. controle em tempo real do relé, velocidade de resposta do comando é rápida;

2. controle de atraso do relé, atraso preciso, suporte máximo de 99999 segundos de atraso;

3 cada relé suporta 10 pontos de tempo de controle de ciclo diário.

4. cada relé suporta 10 pontos de tempo de controle de data personalizados.

5. o status do relé suporta economia de energia e recuperação liga/desliga.

6. a ligação de entrada e saída suporta ligação em tempo real, ligação de jog e ligação de contato.

7. o status da interface de entrada suporta leitura de instruções passivas e upload de tempo ativo.

8. a rede suporta quatro modos: tcp_server, tcp_client, udp e udp_server.

9. o ip estático pode ser definido ou obtido automaticamente por meio de dhcp.

10. suporta 5 conexões no modo tcp_server.

11. Suporta resolução de nomes de domínio dns, acesso a servidores remotos.

12. Suporte para pacote de registro de rede para registro e autenticação de servidor.

13. Suporta pacotes de batimento cardíaco de rede, a rede se reconecta automaticamente quando não há tempo esgotado de resposta.

14. O firmware do dispositivo pode ser atualizado através da rede e personalizado sem retornar à fábrica.

15. Com o botão de reset de fábrica, os parâmetros do dispositivo são restaurados para o estado de fábrica com um botão.

16. O parâmetro é salvo após desligamento. Não precisa ser reiniciado após ligar.

Características do equipamento

Desempenho do sistema

1. processador (cpu): núcleo de braço de 32 bits

2. frequência de trabalho: 72mhz

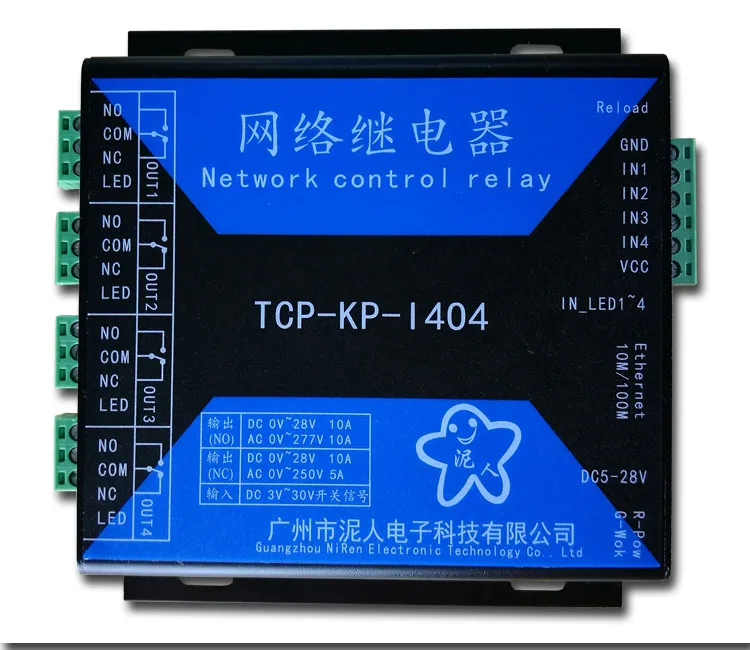

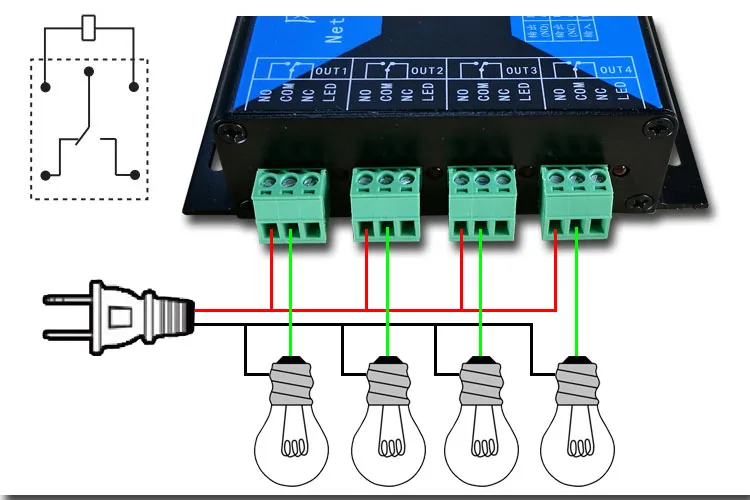

Interface de saída

1. especificação da interface: 3*3.81mm terminal comum (com) normalmente aberto (não) normalmente fechado (nc)

2. quantidade: 4 estradas

3. atributo: contato seco (equivalente a interruptor, sem saída de tensão)

4. carga máxima de contato: ac 277v/10a dc 30v/10a

5. modo de controle: rede, interface de entrada, tempo

Interface de entrada

1. especificação da interface: 6*3.81mm terminal

2. quantidade: 4 estradas

3. atributos: contato úmido (potência de entrada) contato seco (dc3 ~ 30v)

4. proteção: isolamento óptico de 1,5 v

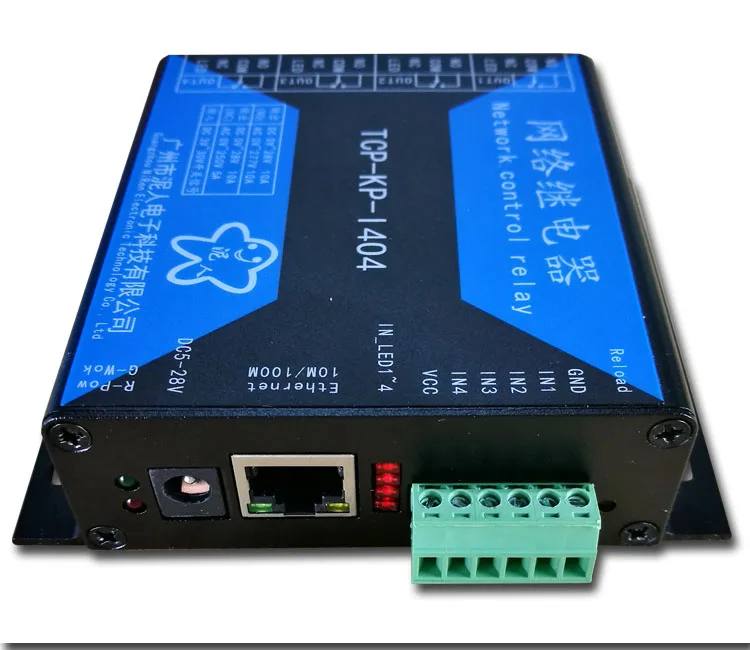

Interface de rede rj45

1. padrão de interface: rj45, 8 pinos

2. número da porta do soquete: 1 por padrão, 5 no modo tcp_server

3. ethernet lan: 10/100mbps (adaptável)

4. modo de trabalho: tcp_client, tcp_server, udp, udp_server

5. protocolos de rede: ip, tcp, udp, arp, icmp, dac 4, porta dinâmica, resolução de nomes de domínio, etc.

6. proteção: isolamento eletromagnético de 2 volts

Parâmetros básicos

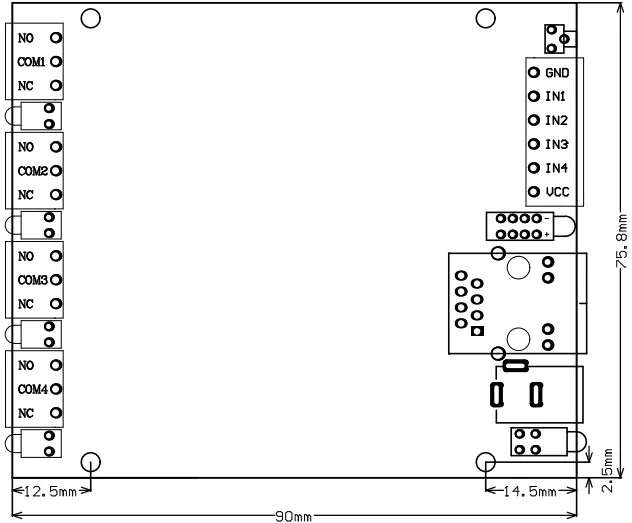

1. tamanho: com caixa: 90l * 104.4w * 28.3h (mm). Placa nua 80l * 42w * 17.5h (mm)

2. tensão de trabalho: dc5 ~ 28v

3. corrente de trabalho: 120ma (máx.) a 24v

4. consumo de energia: ≤ 3w

5. temperatura de trabalho: -40 ° c ~ 85 ° c, grau industrial

6. temperatura de armazenamento: -65 ° c ~ 150 ° c, grau industrial

7. umidade de trabalho: 10% ~ 90%, umidade relativa, sem condensação.

1. Comutador Remoto por Conexão Ethernet – Característica de Proteção : Other

2. Interruptor de Rede Industrial 4 Módulo de – Número do Modelo : Tcp-kp-i404

3. Cheap Relés – Teoria : Network Relay

4. Comutador Remoto por Conexão Ethernet – Tensão : Dc5v28v

5. Interruptor de Rede Industrial 4 Módulo de – Fonte de Energia : dc

6. Cheap Relés – Característica de Proteção : Other

7. Comutador Remoto por Conexão Ethernet – Número do Modelo : Tcp-kp-i404

8. Interruptor de Rede Industrial 4 Módulo de – Teoria : Network Relay

9. Cheap Relés – Tensão : Dc5v28v

10. Comutador Remoto por Conexão Ethernet – Fonte de Energia : dc

Use o software de configuração para gerenciar o relé

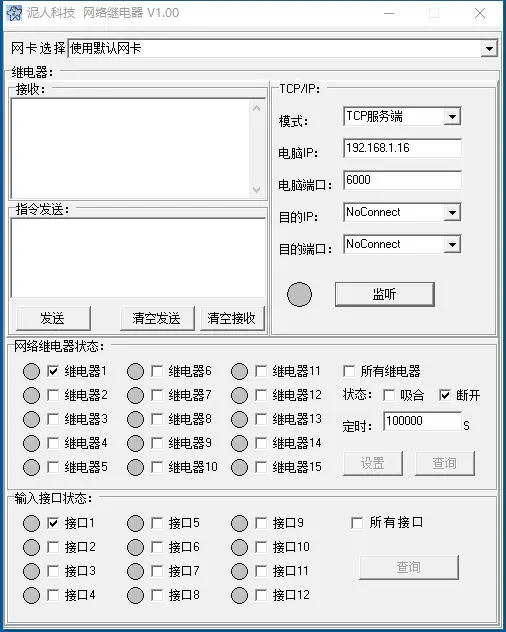

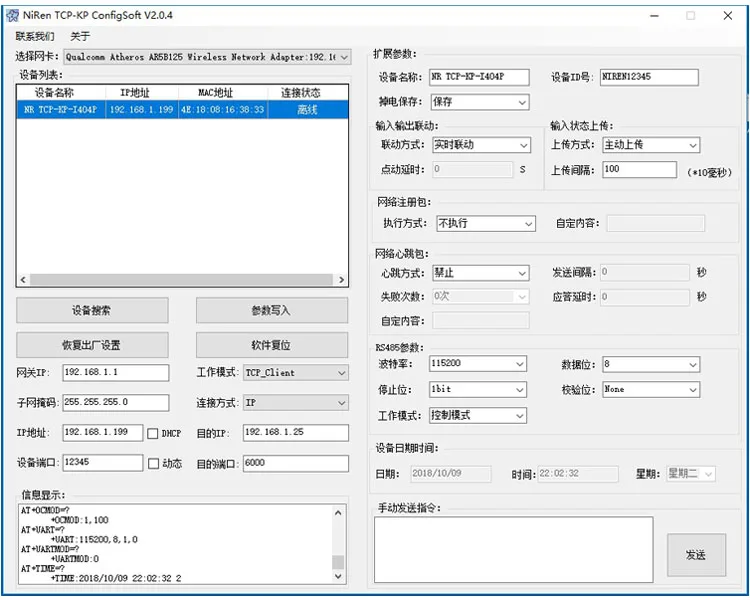

Configure os parâmetros de rede do relé configurando o software:

11. Interruptor de Rede Industrial 4 Módulo de – Característica de Proteção : Other

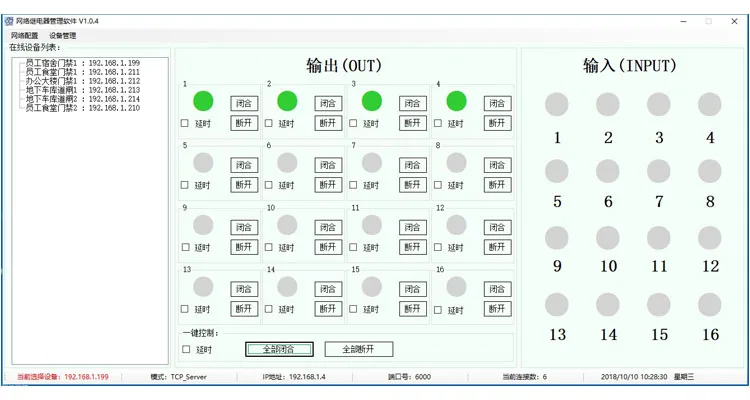

Monitore o status da interface de entrada controlando a ação do relé por meio de software de gerenciamento centralizado: (o software pode ser personalizado)

12. Cheap Relés – Número do Modelo : Tcp-kp-i404

Desenvolvimento secundário

Os clientes podem desenvolver seu próprio software de gerenciamento de acordo com as necessidades do projeto, e a tecnologia cuiren fornece materiais de desenvolvimento secundário relevantes.

1. forneça um manual de instruções de controle completo. O cliente só precisa escrever um software tcp. Depois que o software estabelecer uma conexão de soquete com o dispositivo, ele pode enviar um relé de controle de comando:

Instruções de teste:
Instrução	Descrição
At	Instruções de teste
Instruções de controle
At stachn	Consulte, defina o status do relé de saída (do) em tempo real
At kpkeep	Consulte, defina o status do relé para economizar energia
At occhn	Status em tempo real da interface de entrada (di) consulte
At ocmod	Consulte, definir o modo de upload de status da interface de entrada (di)
At gangcon	Consulte, defina a ligação de entrada e saída
Instruções de rede
Por ip	Consulte, defina o endereço ip de rede
At dhcp	Consulta, definir o modo dhcp
No gateway	Consulte, defina o endereço ip do gateway
At mask	Consulte, defina a máscara de sub-rede.
At mac	Consulte, defina o endereço mac de rede
At modelo	Consulte, defina o modo de trabalho da porta de rede
At port	Consulte, defina o número da porta de rede
At dynport	Consulta, definir porta dinâmica
Em dip	Consulte, defina o endereço ip de destino
At dport	Consulte, defina o número da porta de destino da rede
At dnsen	Consulte, defina a resolução do nome de domínio
At domainnome	Consulte, defina o endereço de domínio
At dnsip	Consulte, defina o endereço ip do servidor dns
At dnsgetip	Consulte o ip de destino obtido por meio do servidor dns
At linkstatn	Consulte o status da conexão da porta de rede
No coração	Consulta, defina os parâmetros do pacote de batimento cardíaco de rede
At theartdt	Consulte, defina o conteúdo do pacote de batimento cardíaco de rede
At tcpreg	Consulte, defina o mecanismo de execução do pacote de registro de rede
At usrreg	Consulte, defina o conteúdo do pacote de registro de rede
Outras instruções
At m27	Consulta, definir id do dispositivo
Em nome	Consulte, defina o nome do dispositivo
At padrão	Os parâmetros do dispositivo são restaurados para padrões de fábrica e o dispositivo é reiniciado.
At rst	Redefinição de software do dispositivo, o efeito é equivalente a realimentação
Instrução de expansão
Na hora	Consulta, definir a hora do sistema
At timesw	Consulte, defina, exclua tempo de ação do relé
At uart	Consulta, defina os parâmetros da porta serial (rs485)
At uartmod	Consulta, defina o modo de trabalho da porta serial (rs485)
Em enviar	Recepção de rede, envio de dados da porta serial (rs485)

2. fornece um código-fonte de software de teste escrito em c + para referência do usuário, encurtando o ciclo de desenvolvimento secundário do usuário.

13. Comutador Remoto por Conexão Ethernet – Teoria : Network Relay

3. o relé pode acessar o servidor remoto por meio de um ip fixo ou nome de domínio. O usuário pode desenvolver software para gerenciar o relé no servidor remoto para realizar o controle da plataforma:

Personalização de função personalizada

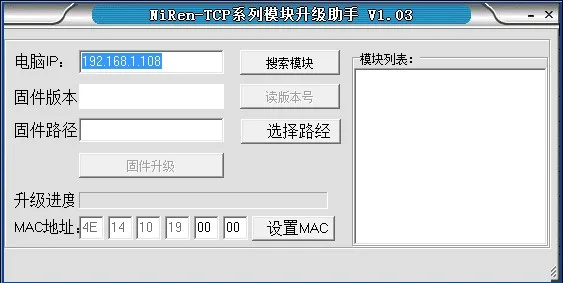

1. o usuário pode personalizar o firmware do relé, como: modificar o formato de comando, modificar a função de relé. O firmware personalizado não precisa enviar o dispositivo de volta para a fábrica, basta atualizar o firmware online através da rede.

14. Interruptor de Rede Industrial 4 Módulo de – Tensão : Dc5v28v

Módulo interruptor de relé de rede de grau industrial 4 interruptor de rede remoto ethernet interruptor de 4 vias isolado
