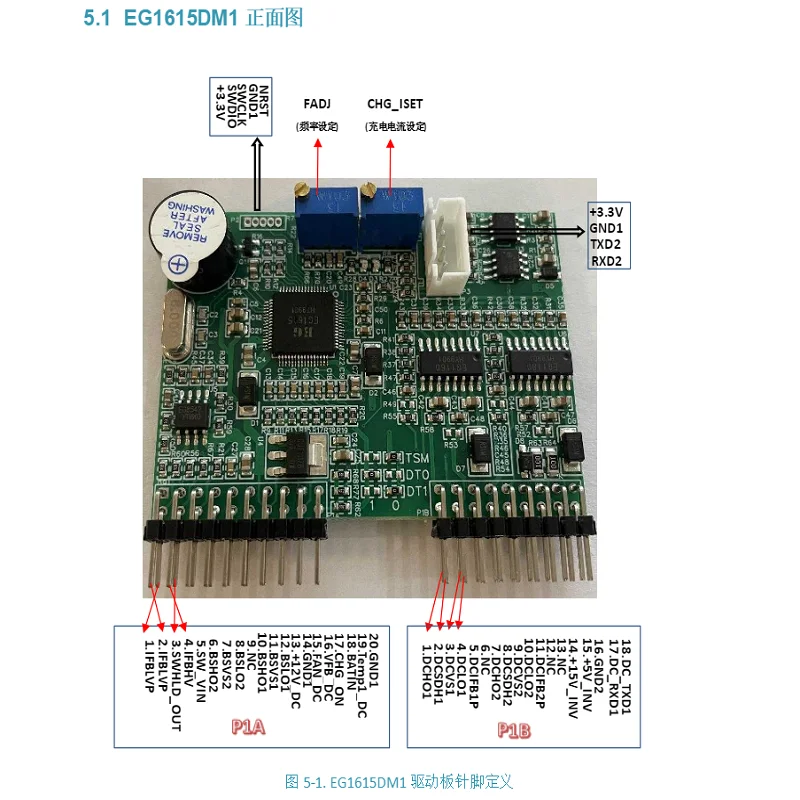

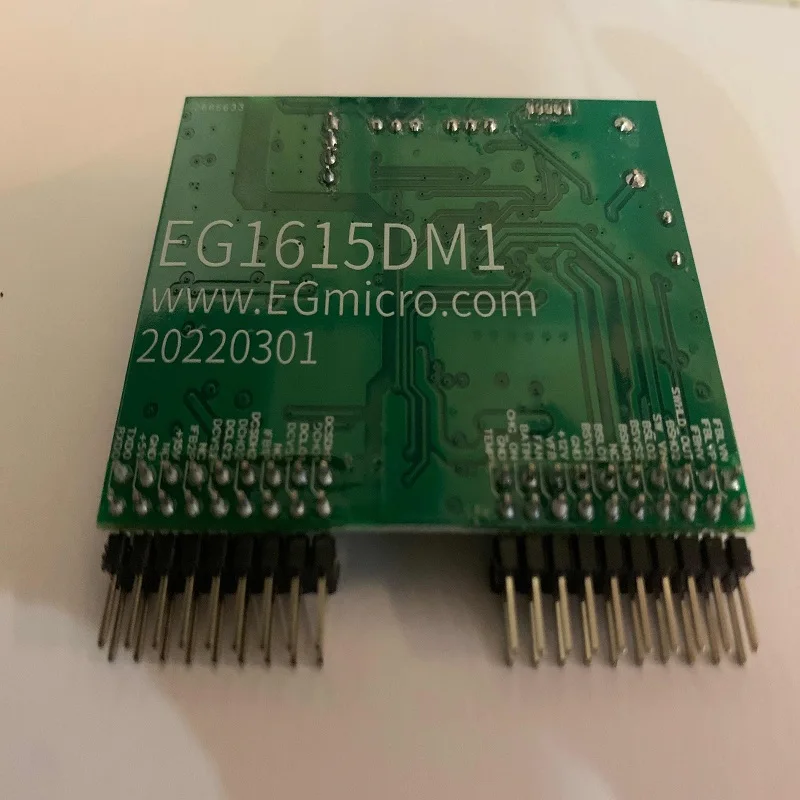

1. description

A placa de motorista ec1615dm1 é uma c.c. ativa dupla ressonante da ponte (dab) ao esquema de controle da c.c. baseado na microplaqueta de eg1615

Os pinos dobro do pino da fileira com afastamento 2.54nm são convenientes para a produção em massa usando a solda da onda.

Eg1615 chip é um dc dedicado ao inversor bidirecional (o mesmo conjunto de circuito pode ser usado como a função do inversor, mas também pode ser usado como a função do carregador de bateria).

O impulso do inversor de todc e a microplaqueta de controle da gestão da carga da bateria, integrada com dois motoristas de mds de alta tensão da meia-ponte de 600v, corrente de saída do motorista pode

A força é +/-2a, e o built-in quatro-channel independente turn-by-week pwm turn-off proteção pode efetivamente impedir mos de ser danificado por corrente de pico excessiva em casos extremos. Além disso, dois canais de sd são fornecidos, nomeadamente sd1 e sd2. Sd1 é o pino turn-by-week de desligamento da unidade 1, ho1 e l01, e sd2 é a unidade

Pinos de desligamento de 2ho2 e lo2, combinados com comparador externo e função sd, podem realizar proteção contra sobrecorrente ou curto-circuito.

A função principal de ec1615 consiste em duas partes. A primeira parte é o controle do impulso do inversor, que converte principalmente a tensão dc de baixa tensão da bateria em

Tensão de alta tensão dc, alta tensão para o inversor dc/ac da fase traseira; a segunda parte é o controle step-down do carregador, que realiza principalmente o impulso de tensão da rede elétrica através do pfc

A tensão dc de alta tensão é convertida à tensão dc de baixa tensão para a tensão constante e a carga atual constante exigida pelo carregamento da bateria.

Eg1615 adota a topologia ativa dupla ressonante da ponte do lc (dab) para realizar o controle de energia bidirecional, combinado com a frequência de funcionamento de pvm e o harmônico do lc

A correspondência de parâmetros de vibração pode realizar o controle de comutação suave do tubo de comutação, que é fácil de ser aplicado às ocasiões de alta freqüência de comutação e alta eficiência.

Quando ec1615 é usado como o impulso do inversor, o ciclo de dever da h-ponte no lado da baixa tensão é 50%, e o diodo a granel dentro de mos é usado como saída retificador para h-bridge no lado de alta tensão.

O feedback da tensão adota o modo de regulador de tensão de circuito fechado raso (i.e. Limite máximo da tensão com carga, laço aberto com carga) para impedir eficazmente a queima causada pela alta tensão durante a nenhum-carga

Os parâmetros ressonantes são ajustados pelo lc externo. A frequência de trabalho pwm suportada pelo chip é 40k-150khz, e o lado de alta tensão está em série

Os transformadores atuais podem ser usados para a proteção do curto-circuito da saída.

Quando eg1615 é usado como a carga step-down, o ciclo de trabalho da h-ponte no lado de alta tensão é 50%, e o diodo interno do mos é usado como saída do retificador e o mos para a h-ponte no lado da baixa tensão.

O tubo segue automaticamente a função de retificação síncrona. A tensão constante (cv) e a corrente constante (cc) do carregamento precisam a função de regulação da tensão de pfc em eg8026 para cooperar com o lado de alta tensão

O transformador atual em série pode ser usado para a proteção do curto-circuito da saída.

2. campo de aplicação

Inversor de onda sinusoidal bidirecional

Energia de armazenamento de energia móvel

Inversor fotovoltaico

Fonte de alimentação ininterrupta ups

Parede de energia da bateria

3, inversor de duas vias

A topologia principal do inversor bidirecional desenvolvido por yijing micro adota a estrutura ativa tripla do circuito bri dge-tab

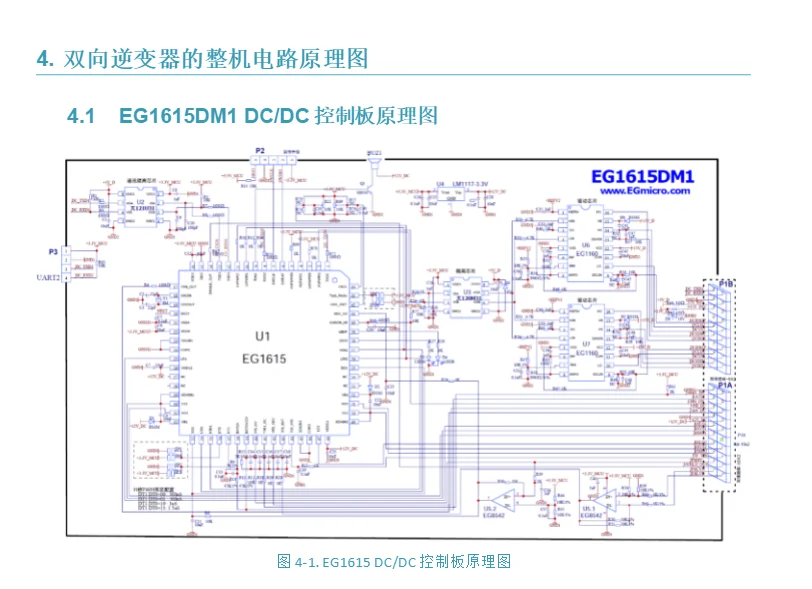

Na figura, o chip eg1615 é responsável por controlar a conversão dc/dc. A topologia ativa dupla ressonante da ponte do lc (dab) é adotada. O circuito é mostrado na figura

Dc/dcconverter em 5-3 pode realizar a transmissão bidirecional de energia.

Como o impulso do inversor, a tensão dc de baixa tensão da bateria é convertida em tensão dc de alta tensão, que fornece a alta tensão exigida pelo inversor dc/ac da fase traseira.

Quando o carregador é usado para a tensão step-down, a tensão dc de alta tensão da rede após o impulso de pfc pode ser convertida em tensão dc de baixa tensão para fornecer a tensão constante e carga de corrente constante exigida pelo carregamento da bateria. Combinando com a correspondência dos parâmetros da ressonância do lc e da frequência de trabalho de pvok, o controle macio do interruptor do tubo de comutação pode ser realizado no nível da c.c./dc ‘.

Na figura, o chip bg8026 é responsável por controlar o inversor dc/ac e parte do impulsionador ffc. Para dc/ac inversor, o bg8026 adota o meio alinhado pwm

Modo de modulação, frequência de modulação é 20khz, a vantagem deste modo de modulação é que a frequência do tubo de comutação na ponte h é 20khz, e a indutância de saída e capacitância de saída estão em

A frequência de comutação é duas vezes a frequência pwmk (40khz), e a perda de comutação no tubo mos ou no tubo igbt é a mesma sob a mesma potência, e a frequência na indutância e capacidade de saída é duas vezes mais alta do que a do inversor tradicional. Este modo de modulação pode reduzir o volume e o diâmetro de linha da indutância. Para o impulso de pfc, ec8026 adota a estrutura de circuito tradicional bridgless pfc, a ponte ativa dos dois para baixo tubo interruptor s10 e s12 do pwm modulação, os dois para baixo tubo do interruptor s9 e s11 usam o diodo interno para fazer o fluxo síncrono, a frequência da modulação é 20khz, controle

O algoritmo de controle atual médio é usado no sistema.

1. Eg1615dme1 Inversor Bidirecional dc dc Placa de Motorista Especial j
