Komodo Vermelho Ext9-pin Divisor Código de Tempo Bnc Komodo Vermelho Ext9-r s 3pin Fish 0b 5pin Ctrl 00b 4pin 5v Usb Genlock Bnc

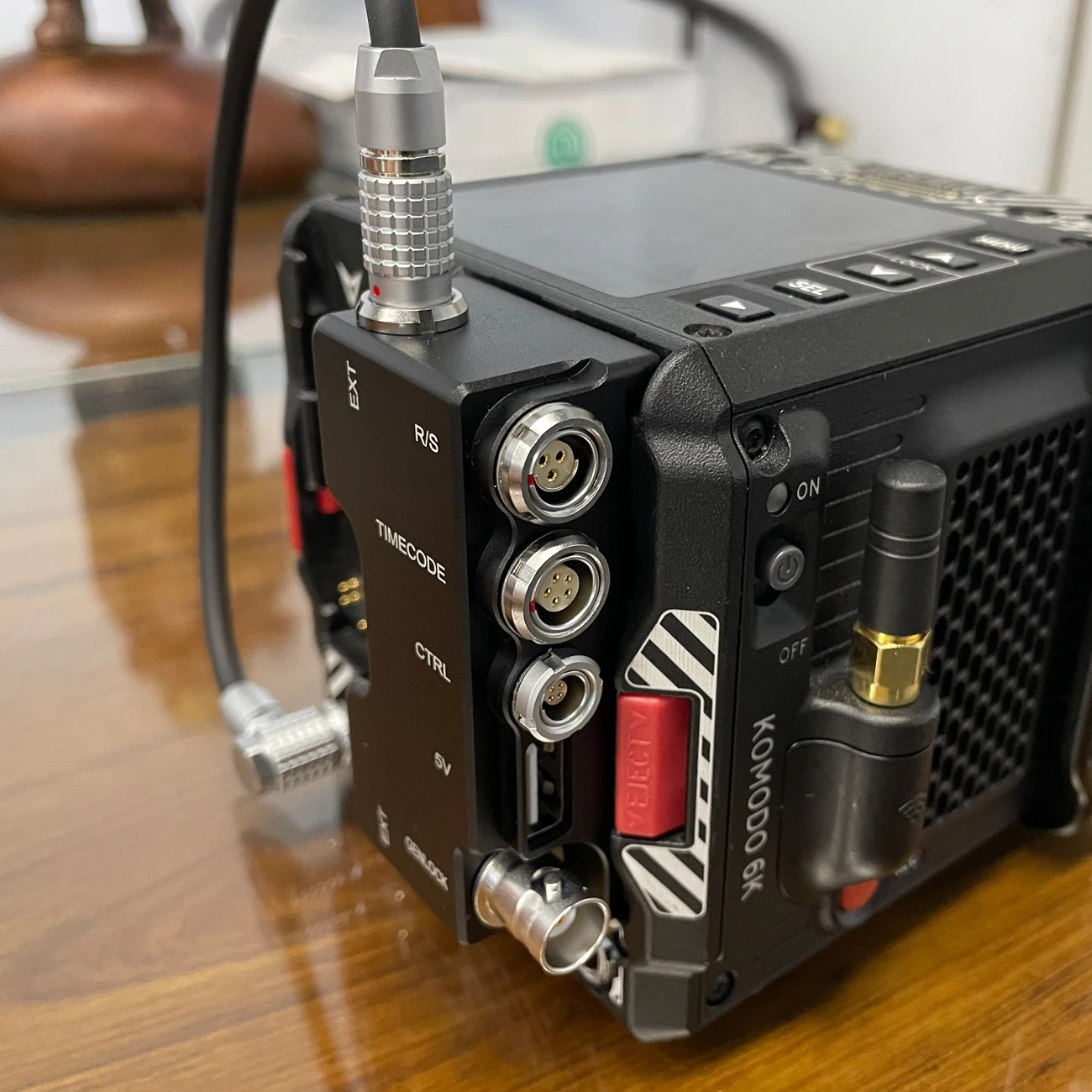

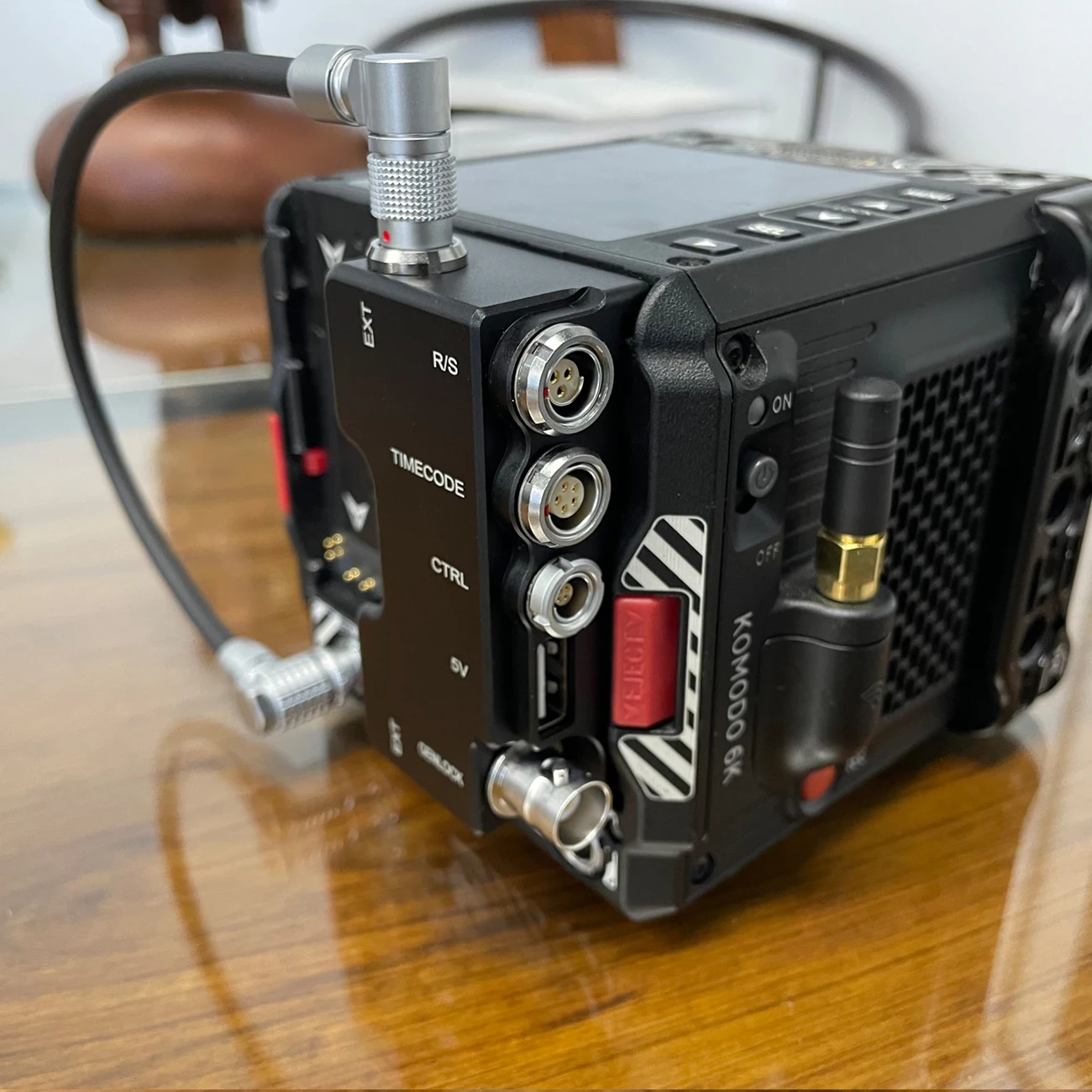

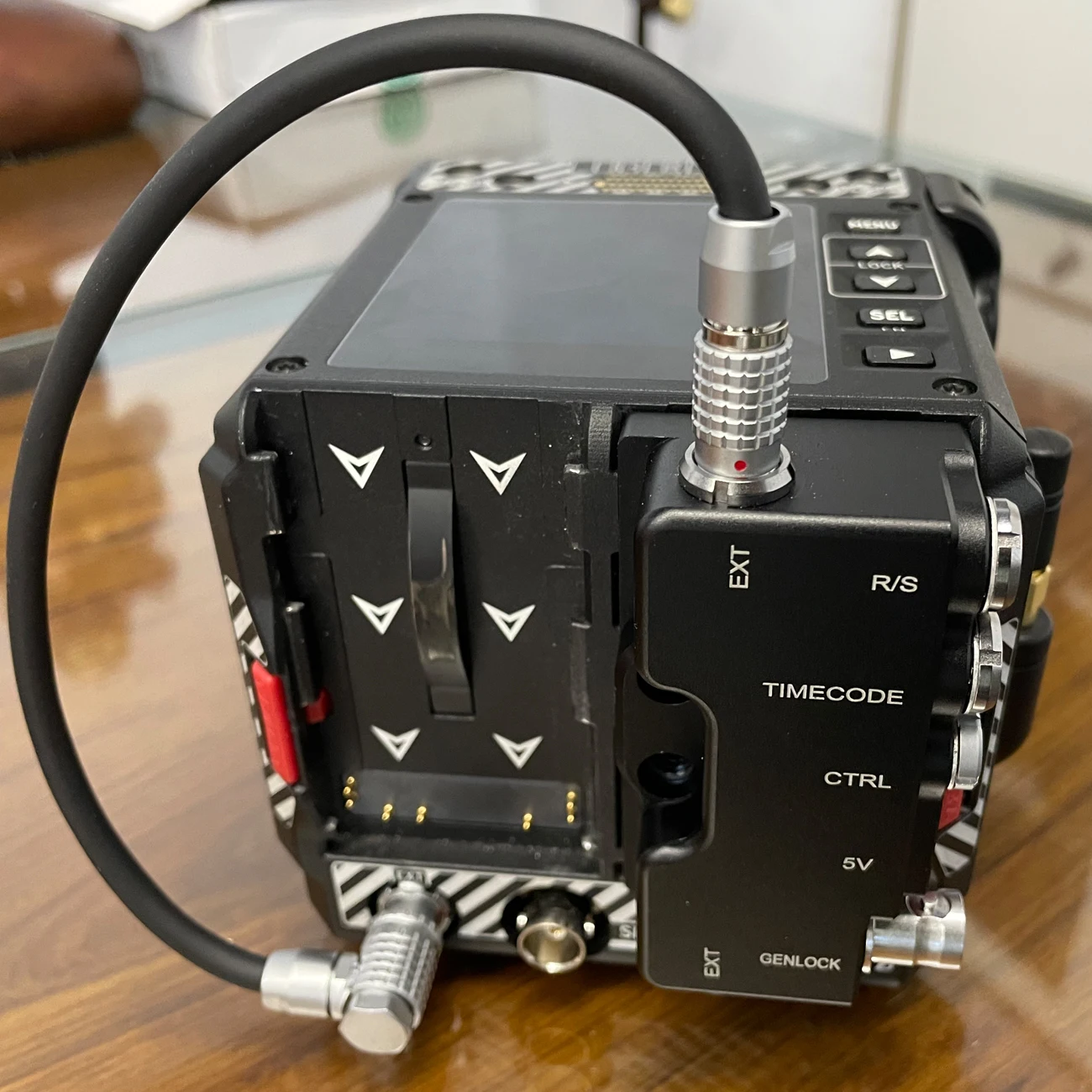

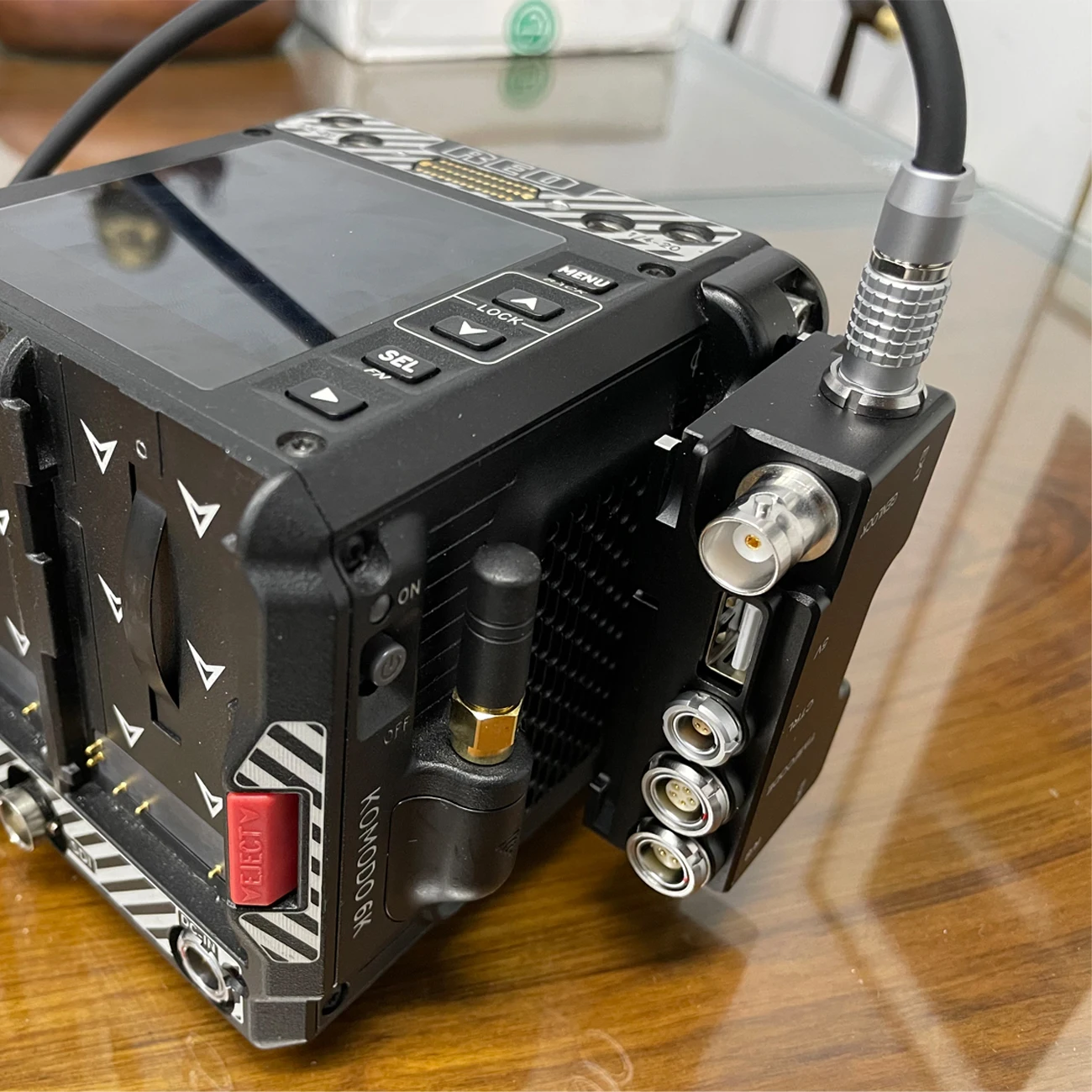

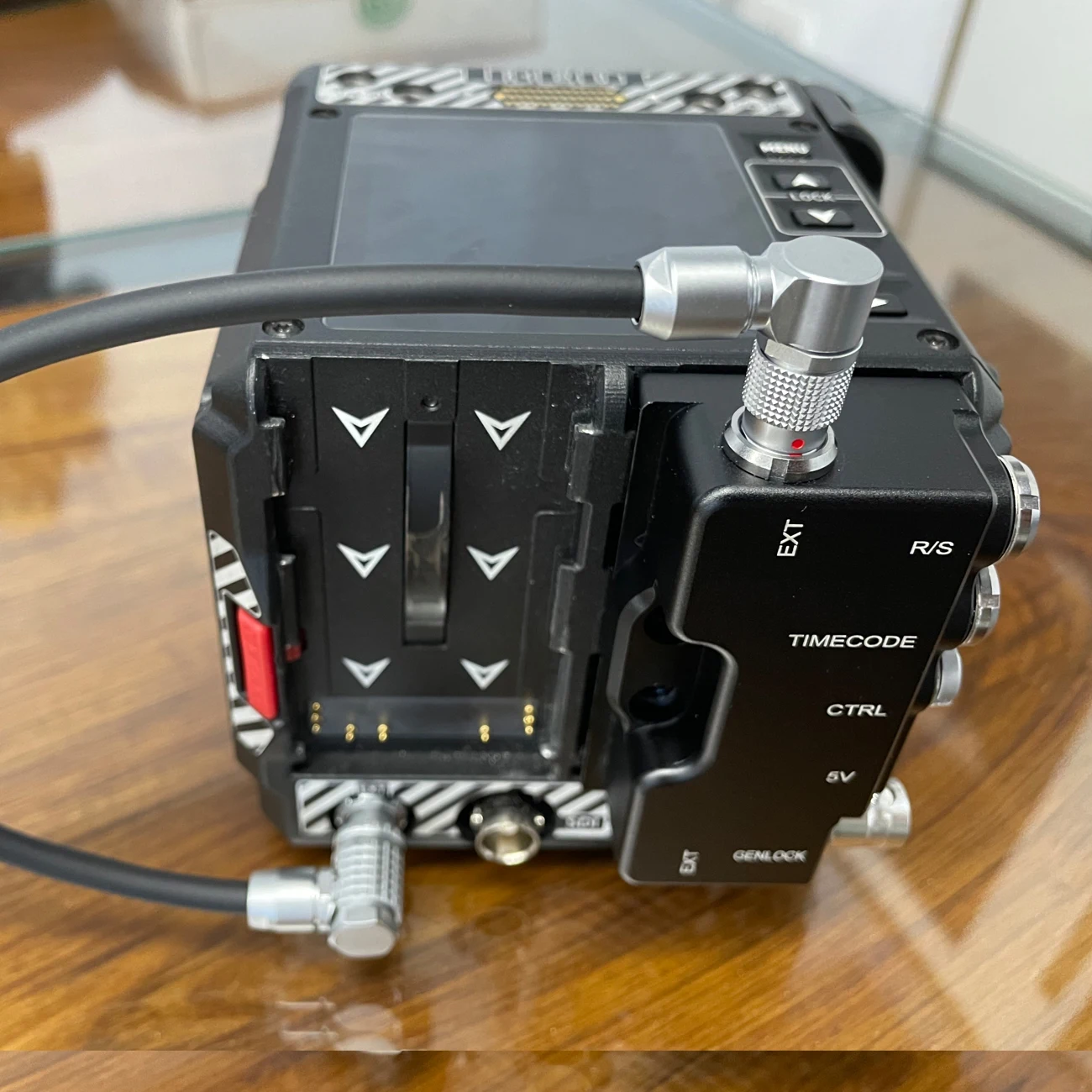

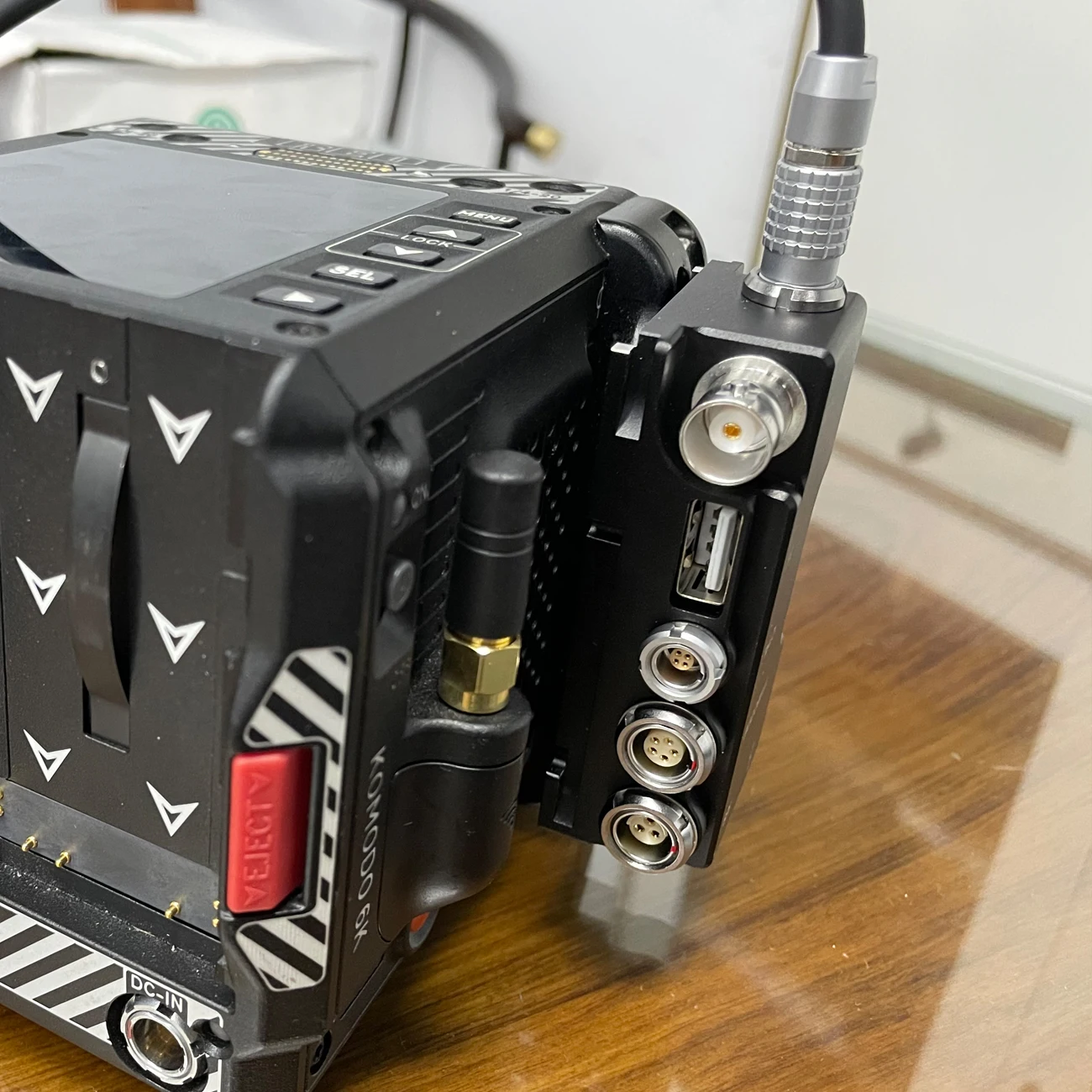

B-Box (RED KOMODO) é conectado ao slot de bateria BP-9 no lado direito da câmera e fornece um cabo de fuga para o conector EXT da câmera. Battery Slide Pro V-Mount ou Gold Mount para RED KMODO pode ser usado ao mesmo tempo. Conectores de cotovelo rotativos de 360 graus de ângulo reto personalizados permitem operação limpa do cabo. Ao usar a B-Box, a bateria Canon BP-9 também pode ser instalada no slot no lado esquerdo da câmera, ou fixada no dispositivo com um parafuso de 1/4.

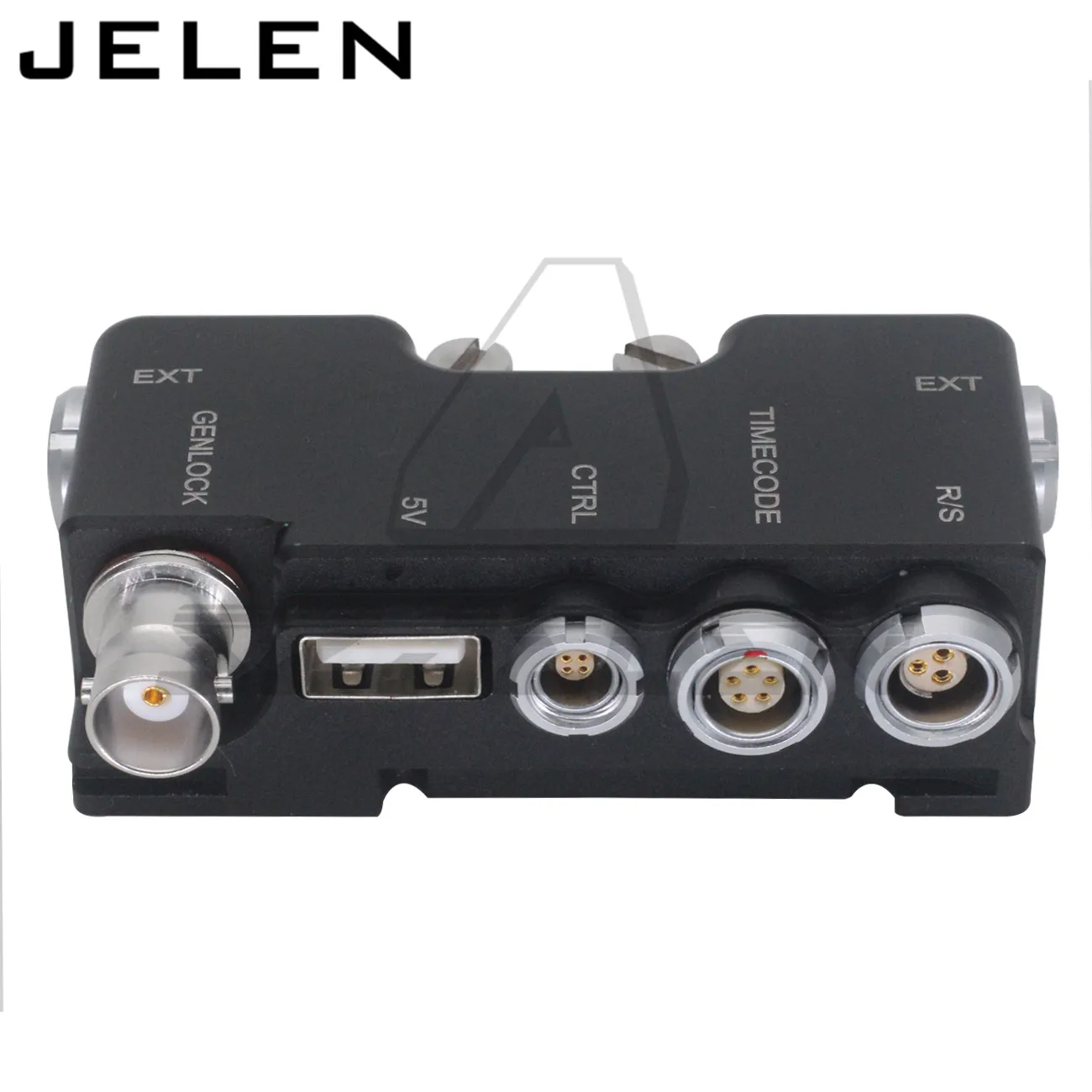

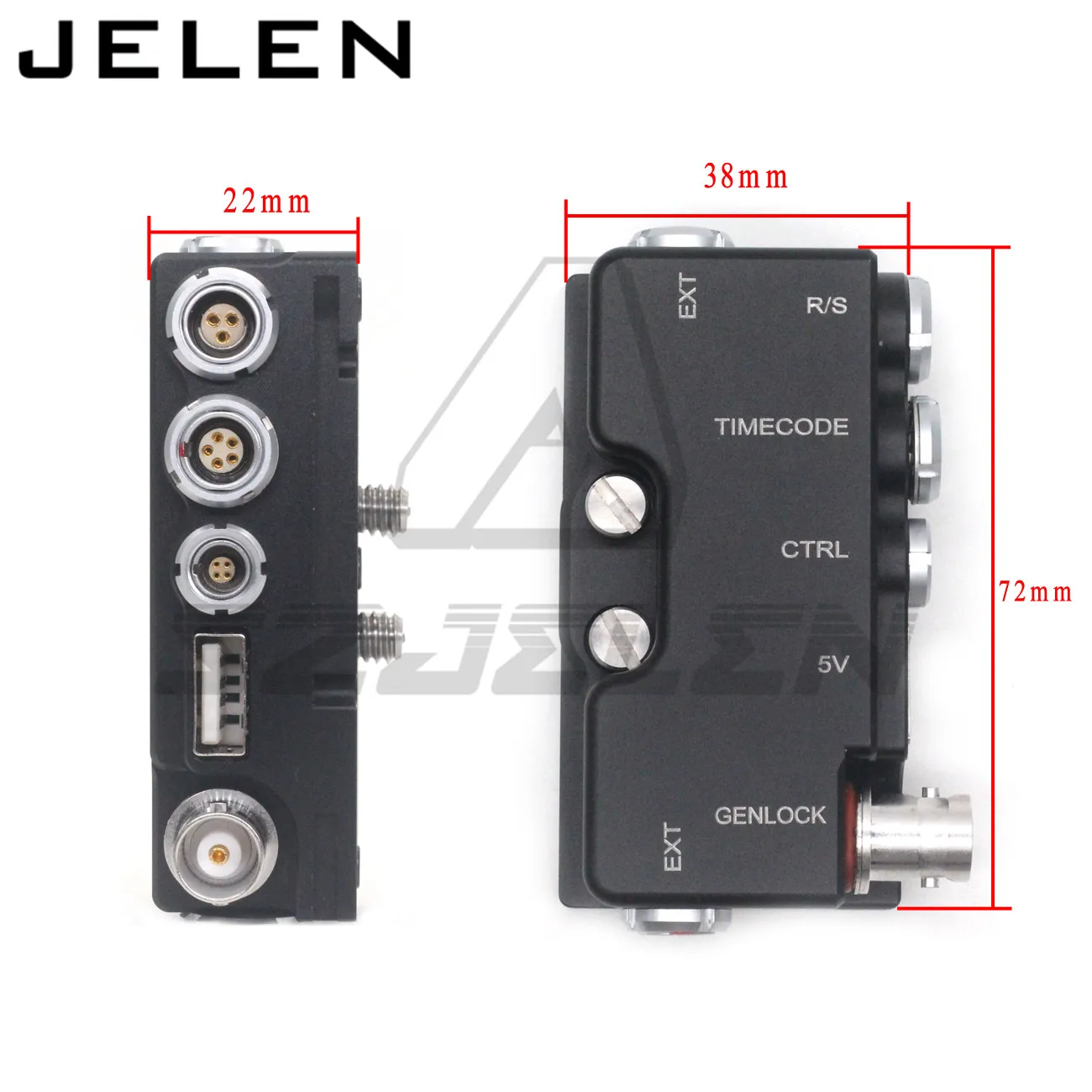

As portas disponíveis incluem:

-R/S (Fischer 3pin)

Simples runop da caixa de gatilho alça, simples 3 pinos Fischer gatilho cabo, etc.

Nenhum poder disponível

Dispositivos como ARRI WCU-4 podem exigir uma interface de porta CTRL com cabo K2.0015758

Pin1: GND, pin2:N/C, pin3:GPI

-Código do tempo (0B 5pin)

Fiação padrão da entrada/saída do código do tempo

Pin1: GND, pin2:LTC-IN, pin3:N/C, pin4:N/C, pin5:LTC-OUT

-CTRL (00B 4 pinos)

Fiação padrão RED CTRL

Pin1: GND, pin2:UART-RX, pin3:GPO, pin4:UART-TX

-5V (USB)

5V disponível, máximo 500mA

Pode ser necessário ativar a energia no menu da câmera

-Genlock (BNC)

Fiação padrão para genlock

Centro: sinal, escudo: terra

Entrada/saída EXT, uma saída de pino EXT 0B9 é reservada para garantir que o cabo original possa continuar a ser usado.
