Micro Inversor Solar Ip65 Mppt Inversor Inteligente Grid Tie Envio da Espanha 400w 700w 24v 36v para 110v 220v Inversor Doméstico Inversores solares

Série de produtos

Série ec400

Modelo

Ec400md

(Regular)

Ec400ms

(Feito sob medida)

Ec400hs

(Feito sob medida)

Ec400td

(Feito sob medida)

Dados de entrada (dc, pv)

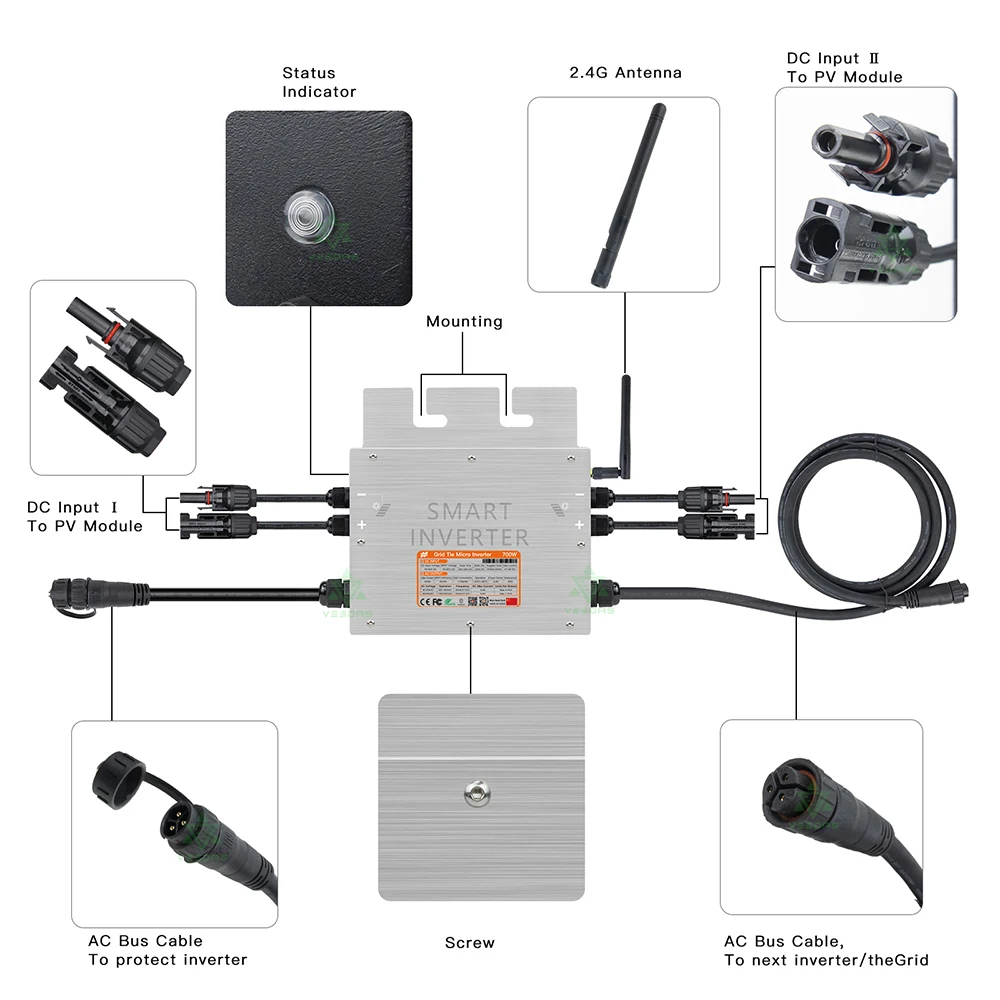

Número de conector mc4 de entrada

2 conjuntos

1 conjunto

1 conjunto

2 conjuntos

Faixa de tensão mppt

24v-40v

24v-40v

36v-60v

80v-115v

Faixa de tensão de operação

18v-50v

18v-50v

30v-70v

70v-120v

Tensão máxima de entrada

50v

50v

70v

120v

Tensão de inicialização

18v

18v

30v

70v

Potência máxima de entrada

2*200w

400w

400w

2*200w

Corrente de entrada máxima

2 * 8a

16a

11.1a

2 * 2,5a

Dados de saída (ac)

Tipo de grade monofásico

120v e 230v

Potência de saída nominal

395w

Potência máxima de saída

400w

Corrente de saída nominal

@ 120vac: 3.33a/@ 230vac: 1.73a

Tensão de saída nominal

120vac/230vac

Faixa de tensão de saída padrão

@ 120vac: 80v-160v/@ 230vac: 180v-280v

Frequência de saída nominal

50hz/60hz

Faixa de frequência de saída padrão

@ 50hz: 47.5hz-52.5hz/@ 60hz: 57.5hz-62.5hz

Fator de potência

> 0.99

Distorção harmônica total

Thd <5%

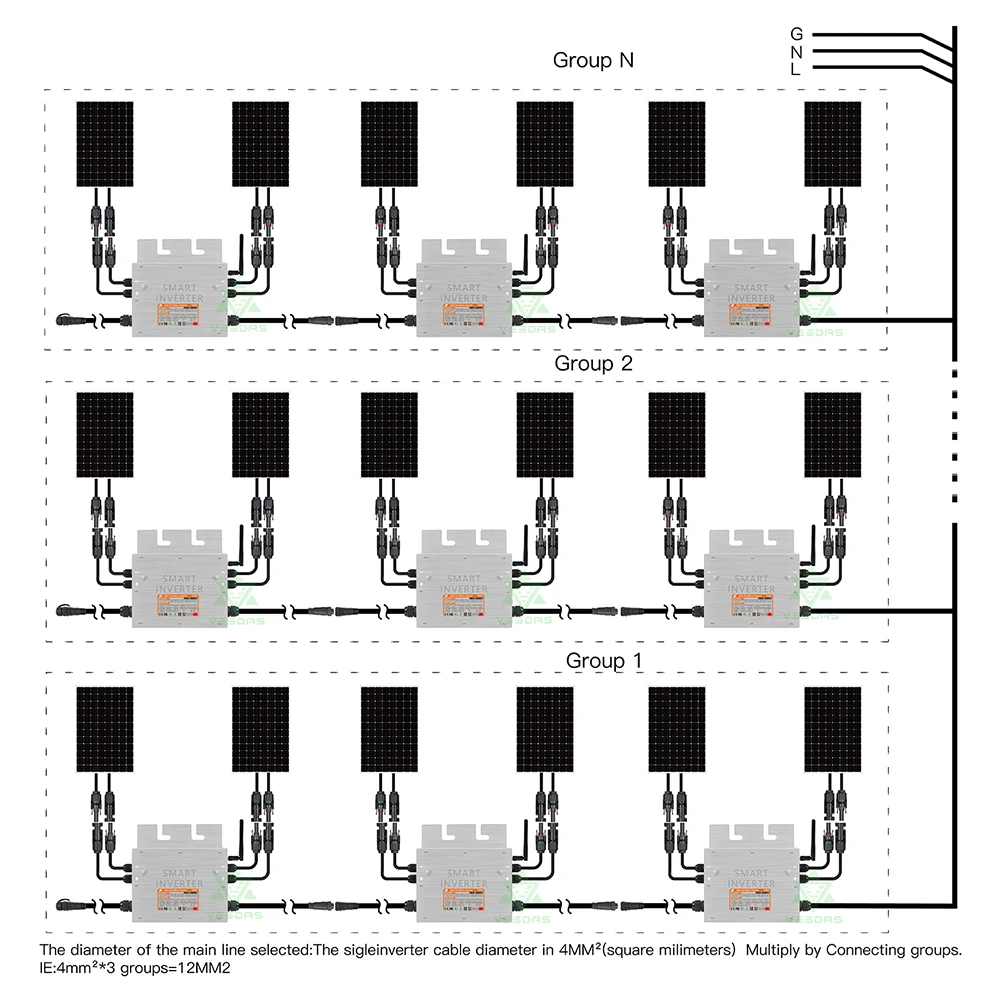

Unidades máximas por agência

@ 120vac: 6 unidades/@ 230vac: 11 unidades

Eficiência

Eficiência de pico

95%

Eficiência ponderada cec

@ 120vac: 92.5% / @ 230vac: 93.5%

Eficiência mppt nominal

99.9%

Consumo de energia noturno

<700mw

Dados mecânicos

Faixa de temperatura ambiente operacional

-40 ° c a 65 ° c

Faixa de temperatura de armazenamento

-40 ° c a 85 ° c

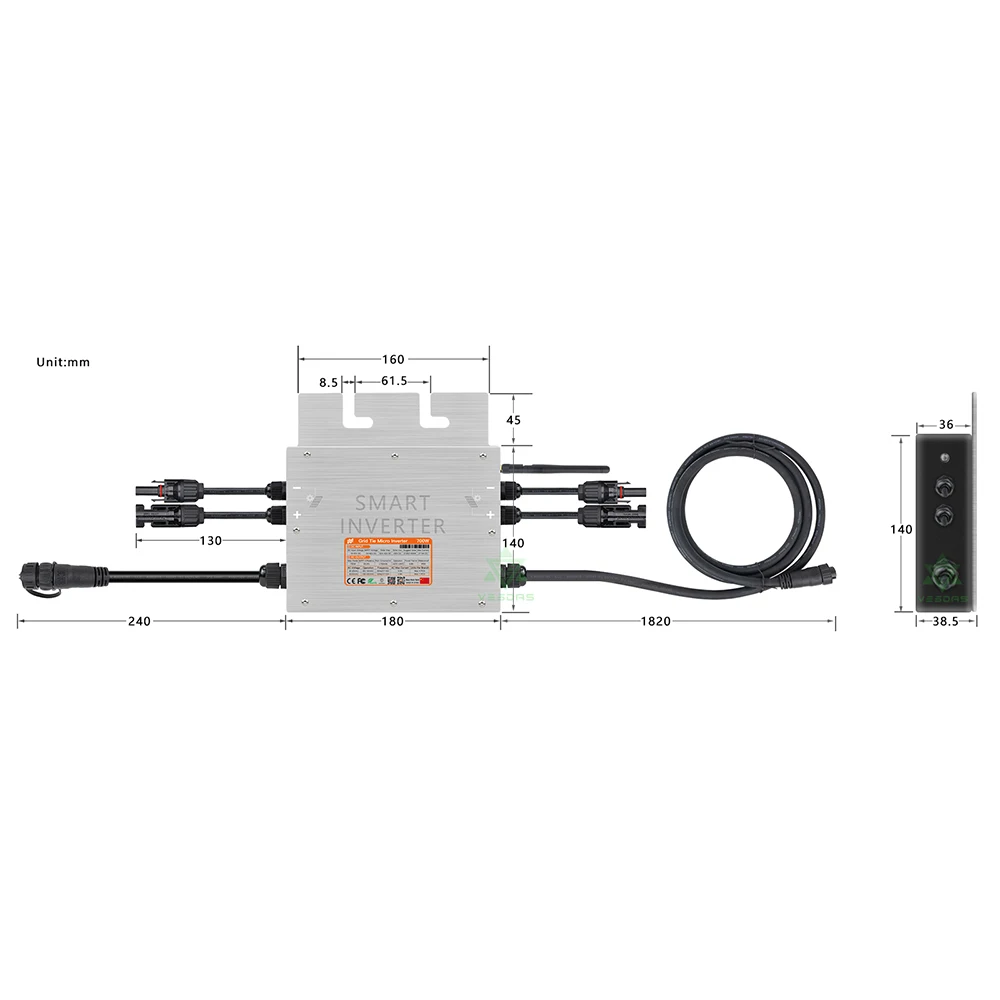

Dimensões (l x a x p)

185mm x 180mm x 38.5mm (não inclui conectores e cabo)

Peso

1.5kg

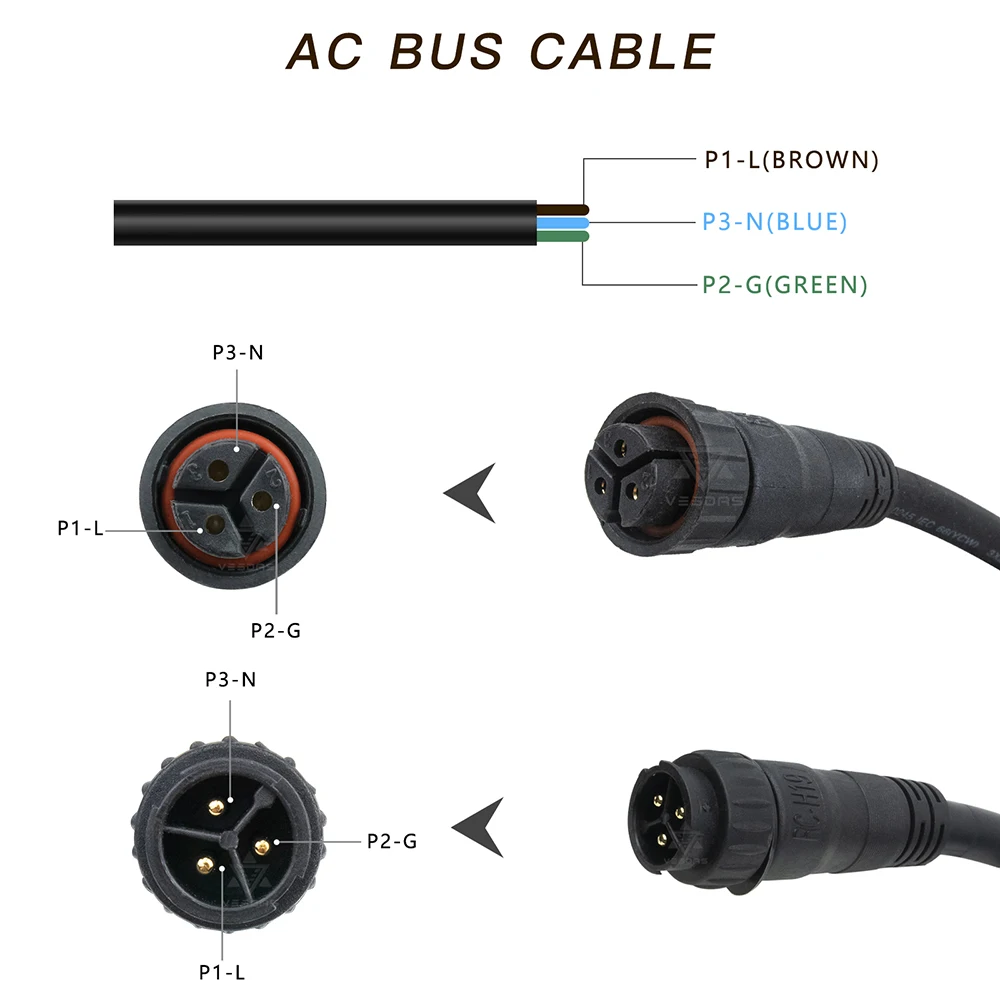

Corrente máxima do cabo de barramento ac

20a

Grau à prova d’ água

Ip65

Modo de resfriamento

Convecção natural-sem fãs

Outros recursos

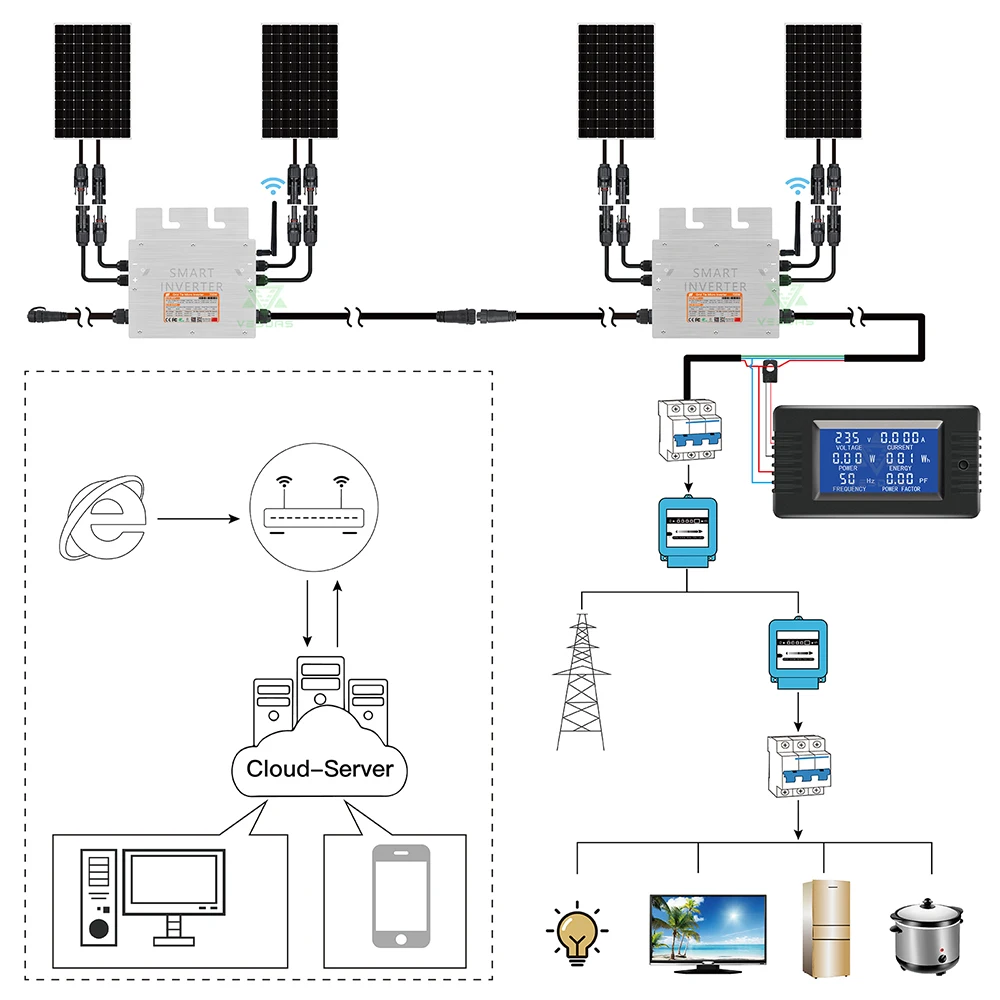

Comunicação (inversor para caixa de dados)

2.4g sem fio

Design de transformador

Transformadores de alta frequência, isolados galvanicamente

Solo integrado

O equipamento de solo é fornecido pelo pe no cabo ac. Nenhum terreno adicional é necessário.

Funções de proteção

Proteção isolada de ilha, proteção de tensão, proteção de frequência, proteção de temperatura, proteção de corrente, etc.

Conformidade do projeto

Nb/t32004: 2013, nb/t32004: 2013, /, en62109, vde0126, ul1741 etc.

Série de produtos

Série ec700

Modelo

Ec700md

(Regular)

Ec700hd

(Feito sob medida)

Ec700td

(Feito sob medida)

Dados de entrada (dc, pv)

Número de conector mc4 de entrada

2 conjuntos

2 conjuntos

2 conjuntos

Faixa de tensão mppt

24v-40v

36v-60v

80v-115v

Faixa de tensão de operação

18v-50v

30v-70v

70v-120v

Tensão máxima de entrada

50v

70v

120v

Tensão de inicialização

18v

30v

70v

Potência máxima de entrada

2*350w

2*350w

2*350w

Corrente de entrada máxima

2 * 14a

2*9,7 a

2*4,3 a

Dados de saída (ac)

Tipo de grade monofásico

120v e 230v

Potência de saída nominal

650w

Potência máxima de saída

700w

Corrente de saída nominal

@ 120vac: 5.4a/@ 230vac: 2.8a

Tensão de saída nominal

120vac/230vac

Faixa de tensão de saída padrão

@ 120vac: 80v-160v/@ 230vac: 180v-280v

Frequência de saída nominal

50hz/60hz

Faixa de frequência de saída padrão

@ 50hz: 47.5hz-52.5hz/@ 60hz: 57.5hz-62.5hz

Fator de potência

> 0.99

Distorção harmônica total

Thd <5%

Unidades máximas por agência

@ 120vac: 4 unidades/@ 230vac: 7 unidades

Eficiência

Eficiência de pico

95%

Eficiência ponderada cec

@ 120vac: 92.5% / @ 230vac: 93.5%

Eficiência mppt nominal

99.9%

Consumo de energia noturno

<700mw

Dados mecânicos

Faixa de temperatura ambiente operacional

-40 ° c a 65 ° c

Faixa de temperatura de armazenamento

-40 ° c a 85 ° c

Dimensões (l x a x p)

185mm x 180mm x 38.5mm (não inclui conectores e cabo)

Peso

1.5kg

Corrente máxima do cabo de barramento ac

20a

Grau à prova d’ água

Ip65

Modo de resfriamento

Convecção natural-sem fãs

Outros recursos

Comunicação (inversor para caixa de dados)

2.4g sem fio

Design de transformador

Transformadores de alta frequência, isolados galvanicamente

Solo integrado

O equipamento de solo é fornecido pelo pe no cabo ac. Nenhum terreno adicional é necessário.

Funções de proteção

Proteção isolada de ilha, proteção de tensão, proteção de frequência, proteção de temperatura, proteção de corrente, etc.

Conformidade do projeto

Nb/t32004: 2013, nb/t32004: 2013, /, en62109, vde0126, ul1741 etc.
