Sinal de saída: onda quadrada (padrão), onda senoidal (personalizada): fase AB
Vermelho: alimentação do motor +
Preto: Fonte de alimentação do motor
Verde: Fio terra do sensor
Azul: alimentação do sensor
Amarelo: Ponto de saída Signal A
Branco: Sinal B output point
Parâmetros do codificador
Tipo: AB dupla fase incremental magnético Hall codificador
Arnês: Relação básica da redução do pulso 16PPRx
Função básica: Equipado com o resistor shaping pull-up, conectado diretamente ao microcontrolador
Interface tipo: XH2.54 (conexão padrão cabo)
Resposta frequência: 100KHz
Tensão de alimentação: DC3.3V/DC5.0V
Output o tipo do sinal: onda quadrada fase AB
Contagem básica do pulso: 16PPR
Nível de gatilho do anel magnético: 32 pares (16 pares)

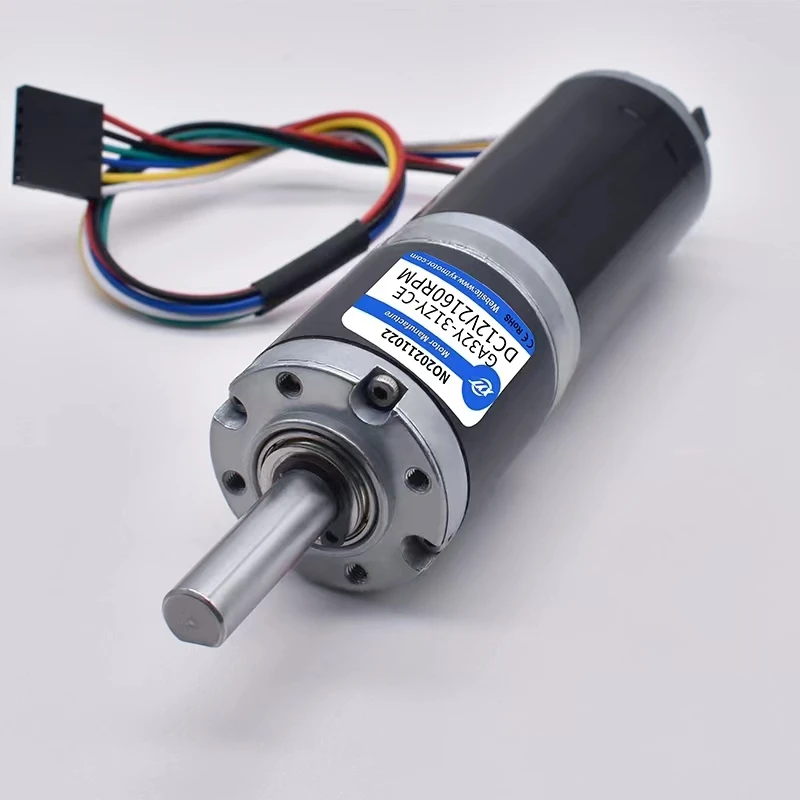

O codificador GA32-31ZY é um codificador magnético incremental de alto desempenho, baixo custo, dois canais e três canais que pode ser usado em qualquer ambiente hostil. O codificador magnético inclui um anel magnético e circuito de detecção Hall, que produz duas ondas quadradas e duas ondas quadradas com um ângulo de fase ortogonal de 90 °. O motor tem 16 sinais de pulso para cada curva AB.

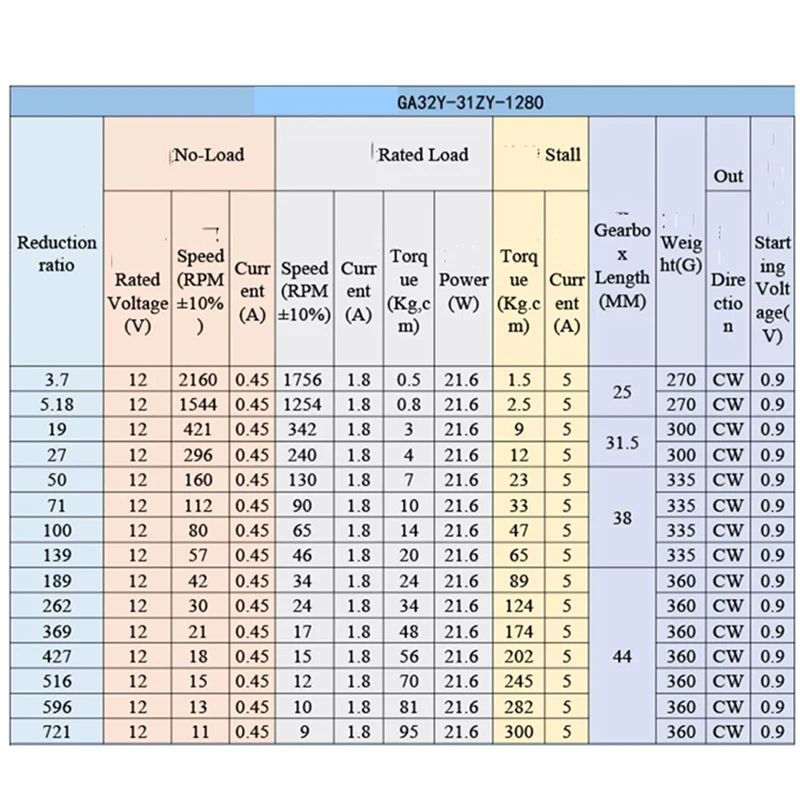

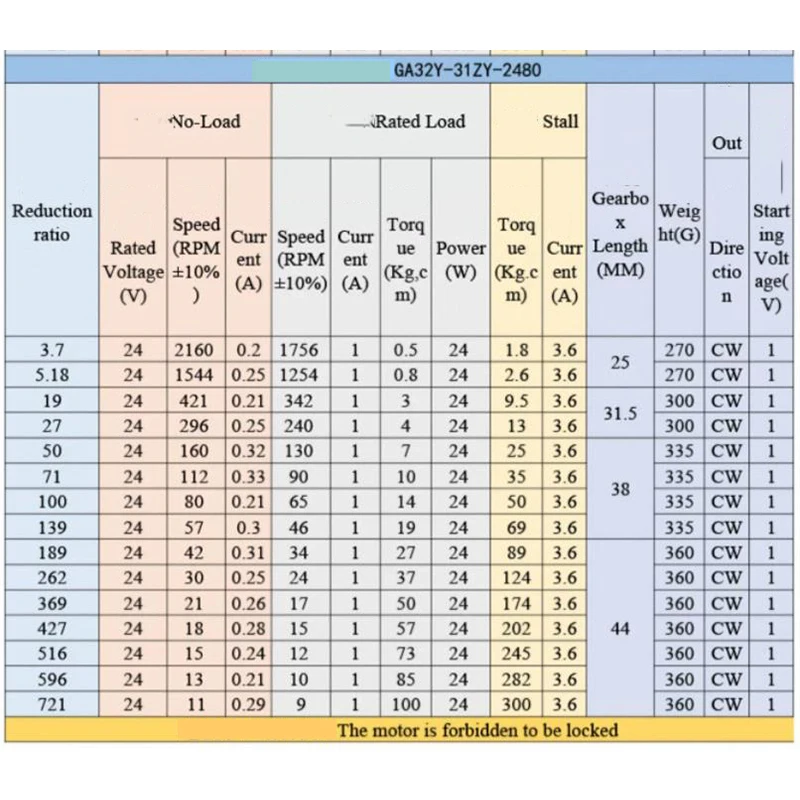

Parâmetros do produto

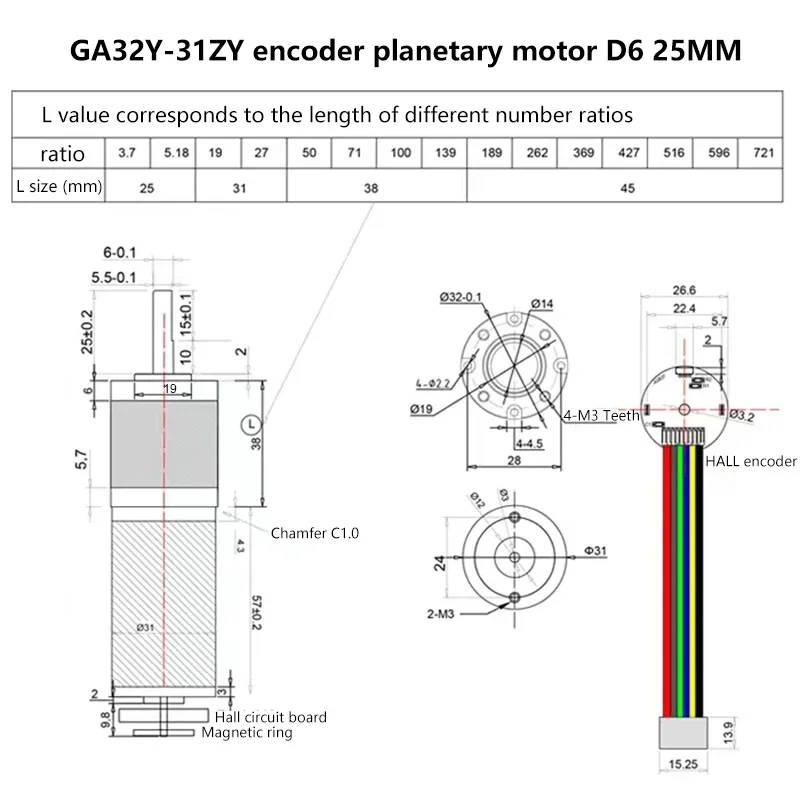

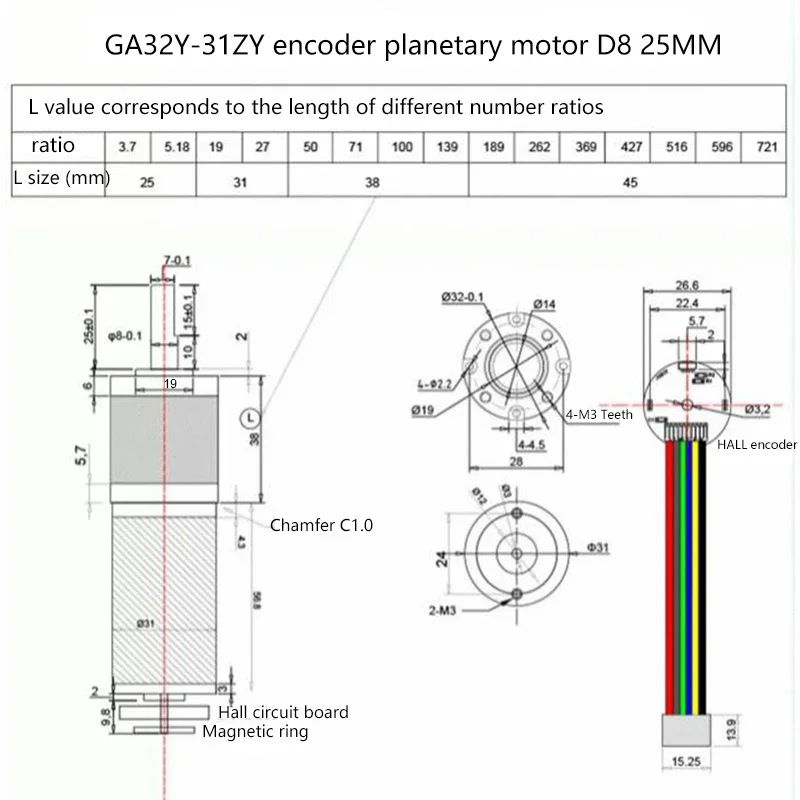

Tamanho do produto
Diagrama de fiação
