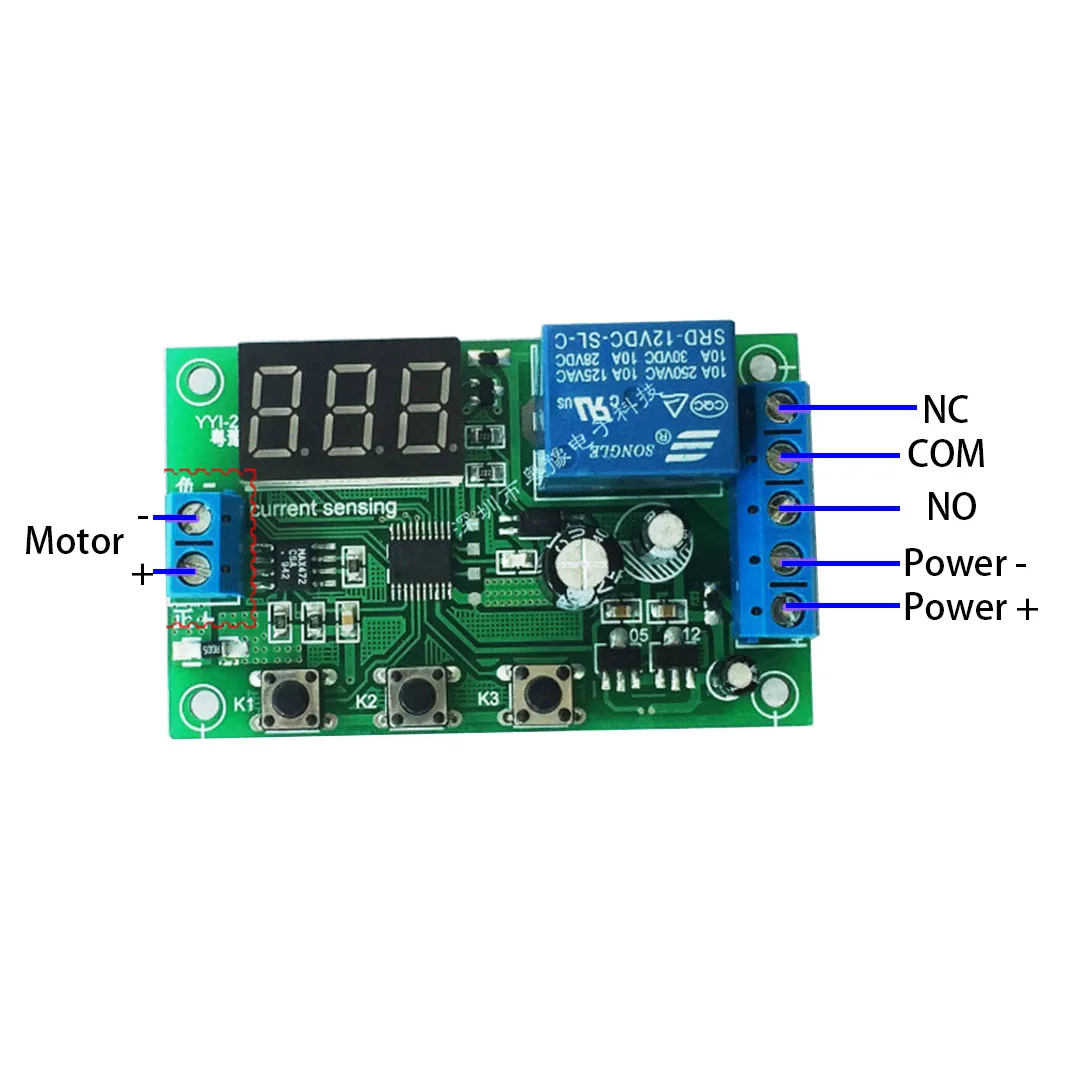

Módulo de Detecção de Corrente para Motor dc Atuador Linear Limit Overcurrent Protector Ajustável 010a Precisão 10ma 5v 12v 24v Limit

Especificação

Especificações:
Tensão do trabalho: C.C. 5-24V
Detecção gama: DC corrente entre 0 ~ 10A
Detecção precisão: 0.01A (10ma)
Corrente à espera: aproximadamente 20ma
Saída do relé: Pode controlar o ligar/desligar da linha DC dentro de 5A
Com função da calibração do erro, pode desligar a exposição por muito tempo e reduzir o consumo de energia

1. 0-10a Precisão 10ma 5v 12v 24v Limit – Número do Modelo : nt – Ag215

2. Módulo de Detecção de Corrente para Motor – Chip : Ntag215

Função Descrição:

P-11: Quando a corrente medida é maior que I1, o relé é fechado; quando a corrente medida é menor que I1 novamente, o relé é desconectado.
P-12: Quando a corrente medida é maior que I1, o relé puxa; sempre mantém o pull-in até que a placa seja desligada.
P-21: Quando a corrente medida é maior que I2, o relé é fechado; quando a corrente medida é menor que I1, o relé é desconectado.
P-22: Quando a corrente medida é maior que I2, o relé puxa; sempre continua sugando até que a placa seja desligada.
P-31: Quando a medida é menor que I1, o relé é fechado; quando a corrente é maior que I2, o relé é desconectado.
P-32: Quando a corrente medida é menor que I1, o relé puxa; sempre mantém o pull-in até que a placa seja desligada.
P-41: Quando a corrente medida está entre I1 e I2, o relé é fechado e o relé é desconectado em outros casos;
P-42: Quando a corrente medida está entre I1 e I2, o relé puxa; sempre mantém o pull-in até que a placa seja desligada.
P-51: Quando a corrente medida é menor que I1 ou maior que I2, o relé é fechado e o relé é desconectado em outros casos;
P-52: Quando a corrente medida é menor que I1 ou maior que I2, o relé puxa; sempre mantém o pull-in até que a placa seja desligada.
Configurando instruções:
Ligue para exibir a corrente medida; (se a corrente medida estiver suspensa, o número de nervosismo digital é normal)
Pressionar o K1 pela primeira vez leva mais de 1 segundo para ser eficaz, evitando falsos disparos. Tela: P 11: Modo do ajuste K2, função do ajuste K3
Pressionando o segundo K1, a tela pisca: 0,05 significa que o valor do limiar I1 é 0,05A; K2 define I1 mais, K3 define I1 menos
Pressionando K1 pela terceira vez, a tela pisca: 0,10 indica que o valor do limite I2 é 0,1A; K2 define I2 mais, K3 define I2 menos
Pressionando o quarto K1, a tela exibe a corrente medida; indicando que ela entra no estado de espera;
Pressione longamente K2 ou K3 no modo de espera para ajustar o erro atual medido

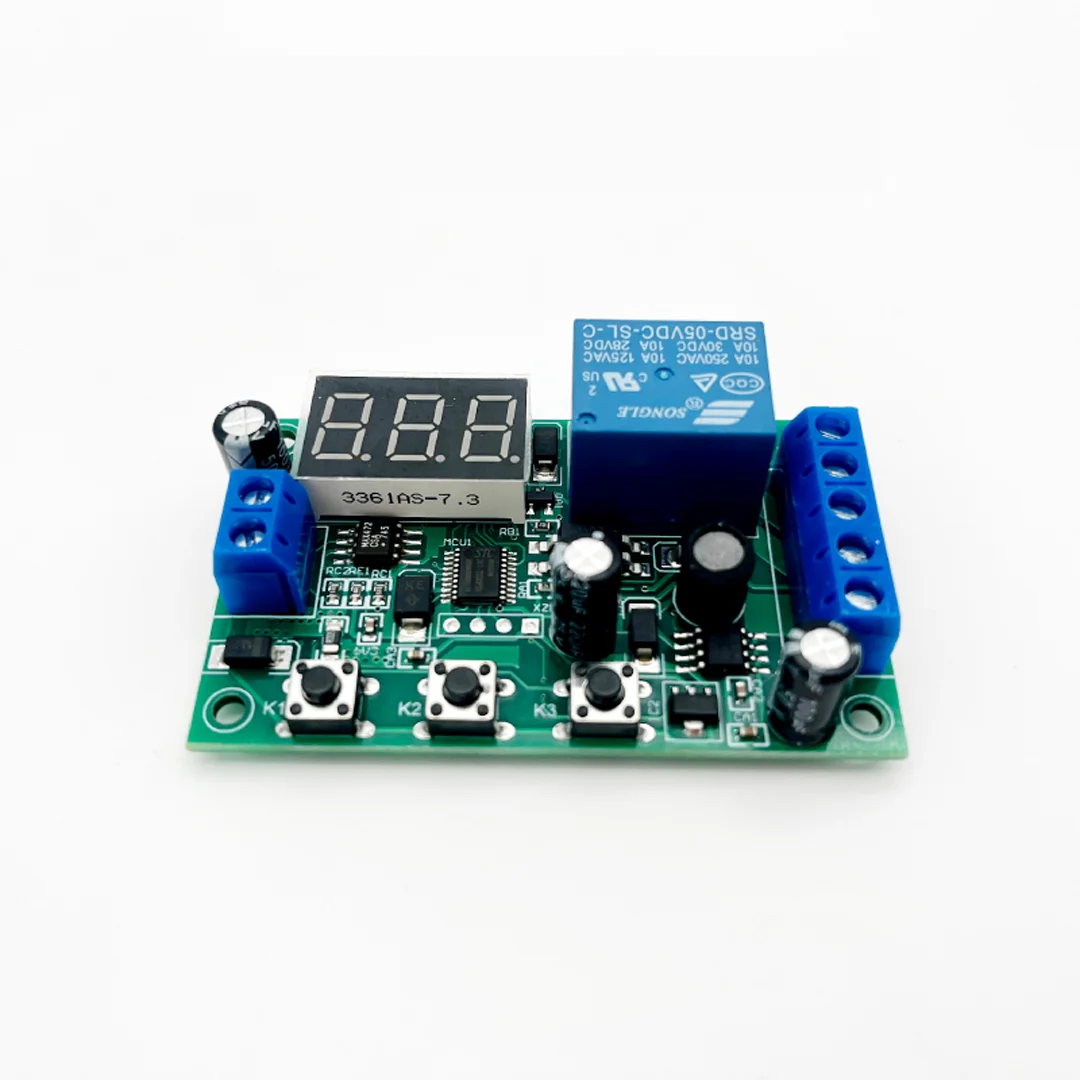

1 x YYI-2 5-24V DC atual detecção módulo atual limite Overcurrent Board
