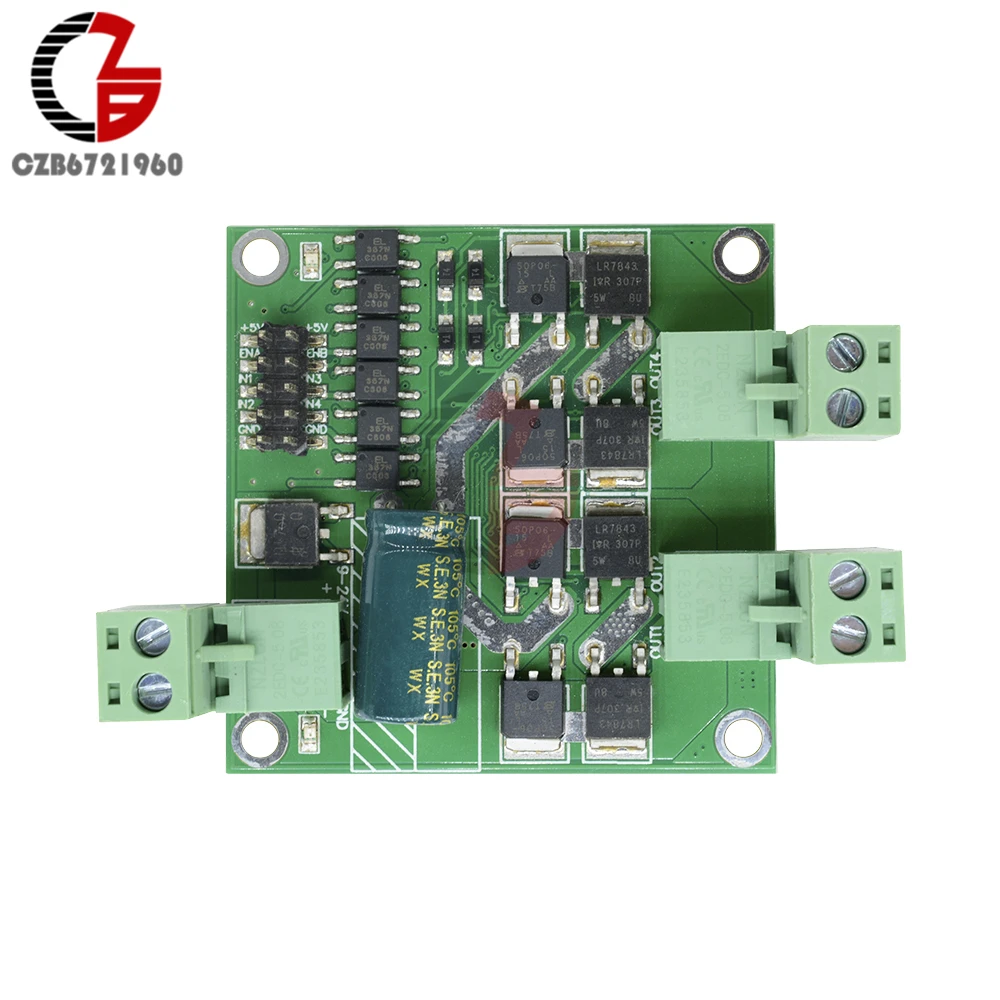

Módulo de Driver de Motor Duplo dc 12v 24v 7a 160w Placa H-bridge L297 Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa
Original price was: R$ 54,86.R$ 47,71Current price is: R$ 47,71.
DÚVIDAS?
Envie um email para:

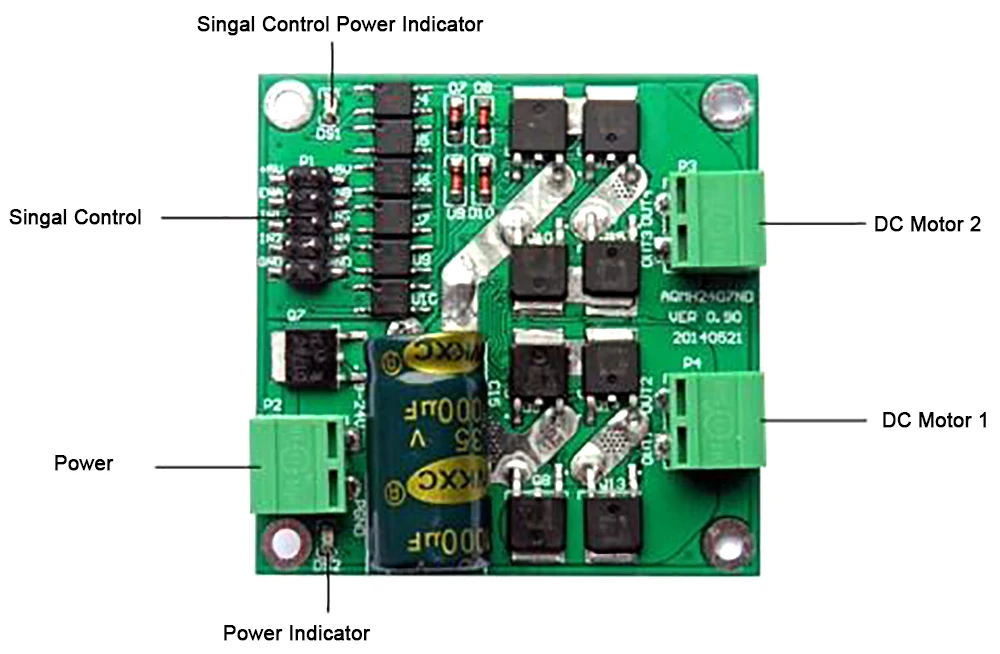

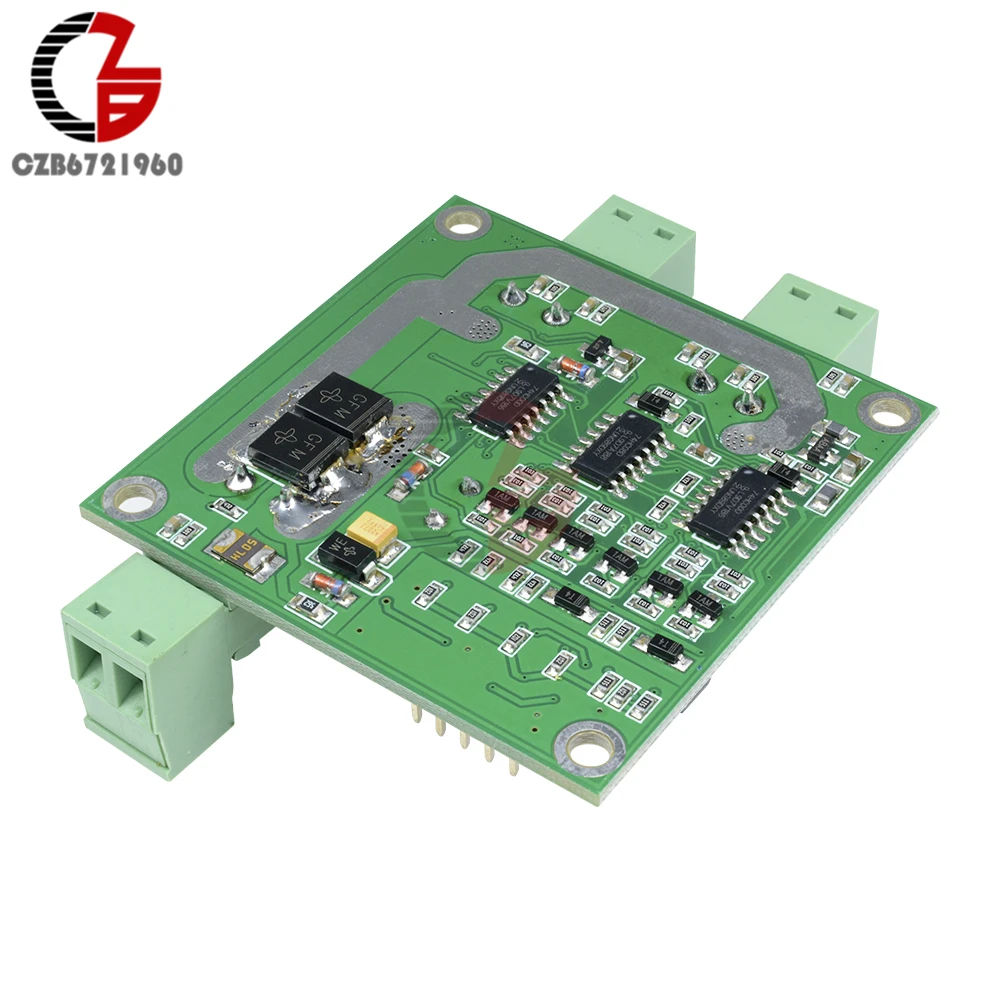

Acionador do Motor
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Fonte de Alimentação | DC |
| Número do Modelo | Dual DC Motor Driver Module |
| Tipo de Motor | Motor CC |
| Origem | CN (origem) |
1. Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa

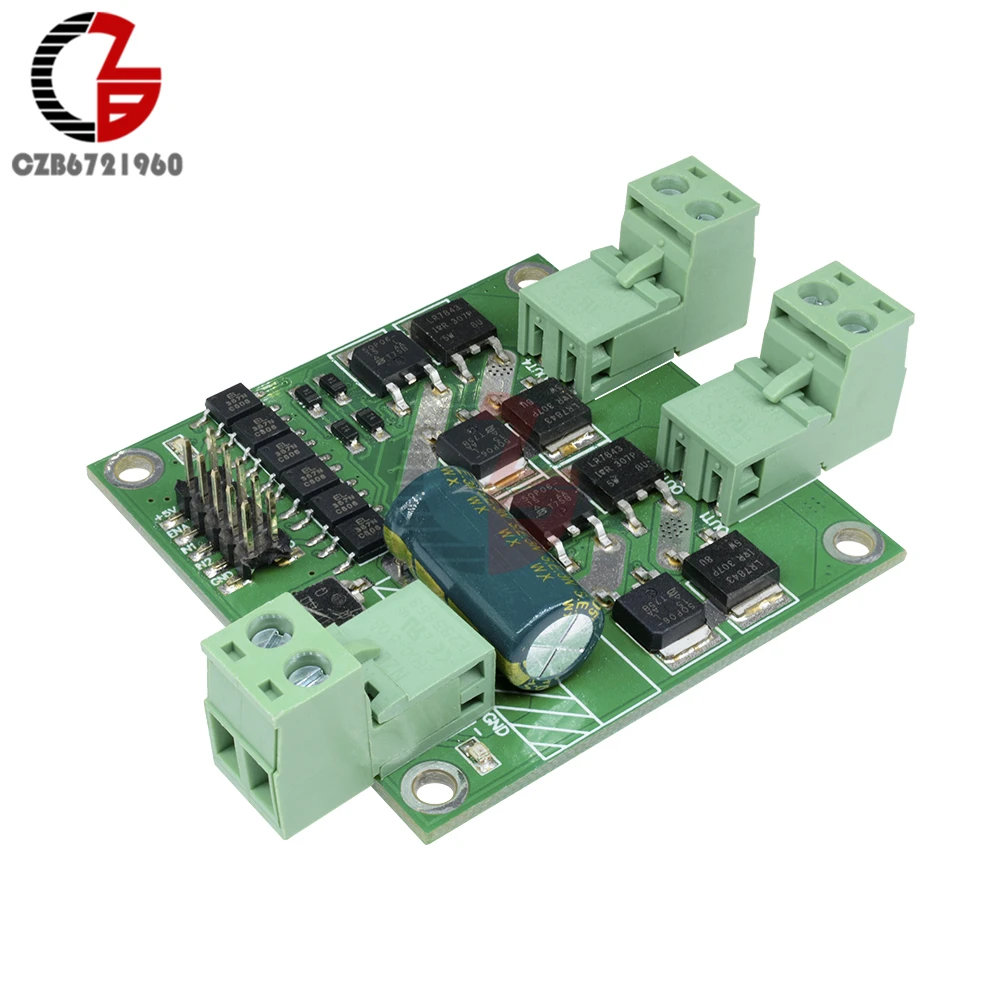

12V 24V 7A 160W Dual DC Motor Driver Module H-bridge L298 lógica Controle Sinal Optoacoplador PWM Drive Invertendo Travagem
Circuito do portão do módulo da ponte H, combinação de reversão do motor com transistores MOS, frenagem e controle de velocidade. Ambos têm saída semelhante grande L298 flexível lógica control sinal.
Abordagem por interferência: isolamento do optoacoplador do sinal controle, supressão da tensão do pico do poder.
Controle a lógica do sinal: L298 usando portas para conseguir uma lógica similar do controle.
Método da ponte H: Use transistores MOS complementares P, N para alcançar a ponte H.
Proteção contra tensão: Use a proteção contra subtensão do chip reset.
Características:
A dupla ponte H
Avaliado 7A/estrada
Isolamento optoacoplador
Proteção de subtensão
Tamanho extremamente pequeno, apenas 5.5×5.5cm
Tensão do apoio 7V ~ 24V, proteção do undervoltage
Relação dupla do motor, cada saída avaliado 7A atual
L298 lógica de controle semelhante, cada um suportado pelo controle de três fios é ativado, invertendo e travando
Permita o sinal a um PWM externo, invertendo o sinal de controle do interruptor de limite pode ser conectado em série
Controle os motoristas do dissipador do sinal, apoiam a grande maioria da movimentação direta da único-microplaqueta
Use o isolamento do optoacoplador para todos os sinais do controle
Circuito descarga eletrostática
Especificações:
Tensão de entrada: DC 6.5V ~ 27V
Tensão nominal: DC 12V / 24V
Canais de saída: 2 vias
Corrente nominal por canal: 7A
Corrente máxima por canal: 50A
Cada potência de saída nominal: 84W (fonte 12V) 168W (fonte de alimentação 24V)
A tensão do sinal do controle: 3 ~ 6.5V
Cada controle sinal atual: 3 ~ 11mA
A largura eficaz mínima do pulso PWM: 5us
Trabalhando temperatura: -25 ? ~ 80 ?

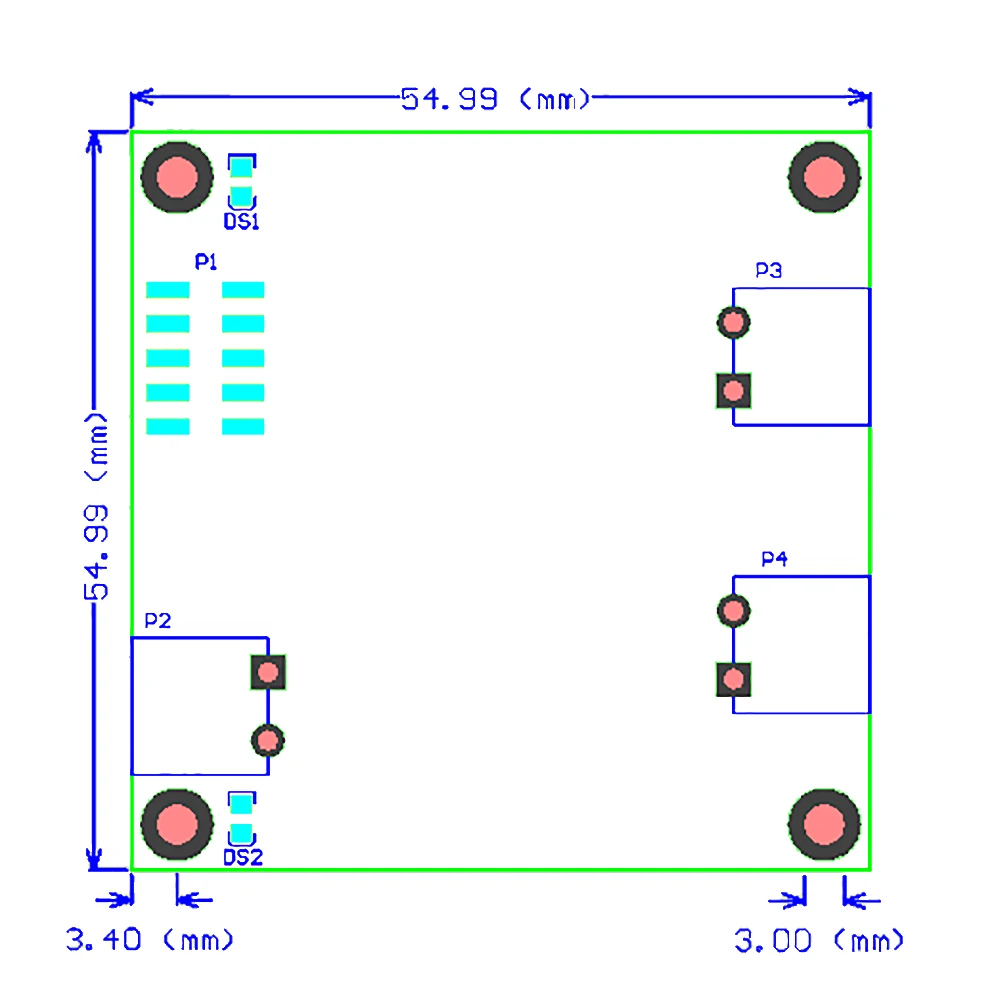

Dimensões: 5.5×5.5×2.0cm
Pacote incluído:
1x12V/24V 7A 160W DC Motor Driver Module

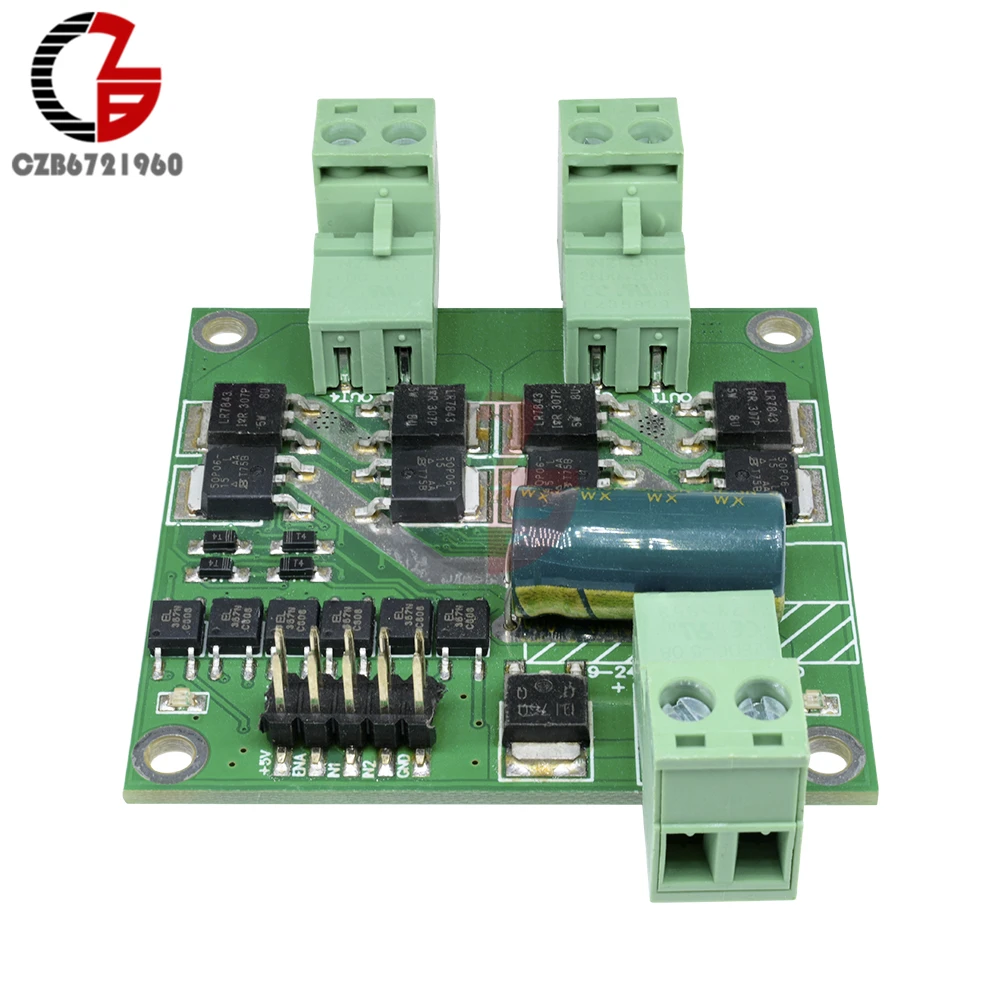

2. Módulo de Driver de Motor Duplo dc

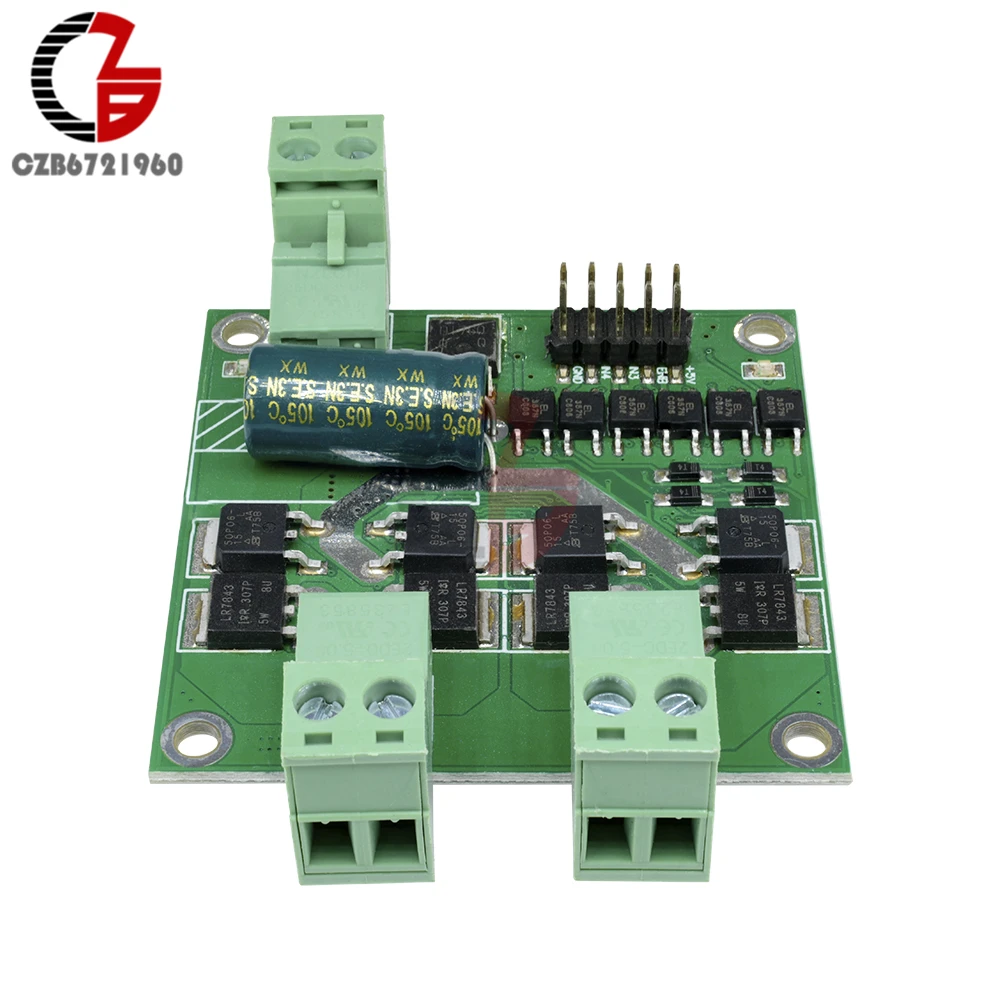

3. Motores e Peças
|
IN1 |
IN2 |
ENA |
OUT1 ? OUT2output |
|
0 |
0 |
× |
Freios |
|
1 |
1 |
× |
Vago |
|
1 |
0 |
PWM |
PWM
Velocidade dianteira
|
|
0 |
1 |
PWM |
PWM
Velocidade reversa
|
|
1 |
0 |
1 |
Frente completa |
|
0 |
1 |
1 |
Reversão completa |
|
IN3 |
IN4 |
ENB |
OUT3 ? OUT4output |
|
0 |
0 |
× |
Freios |
|
1 |
1 |
× |
Vago |
|
1 |
0 |
PWM |
Velocidade dianteira |
|
0 |
1 |
PWM |
PWM
Velocidade reversa
|
|
1 |
0 |
1 |
Completo Avançar |
|
0 |
1 |
1 |
Reversão completa |

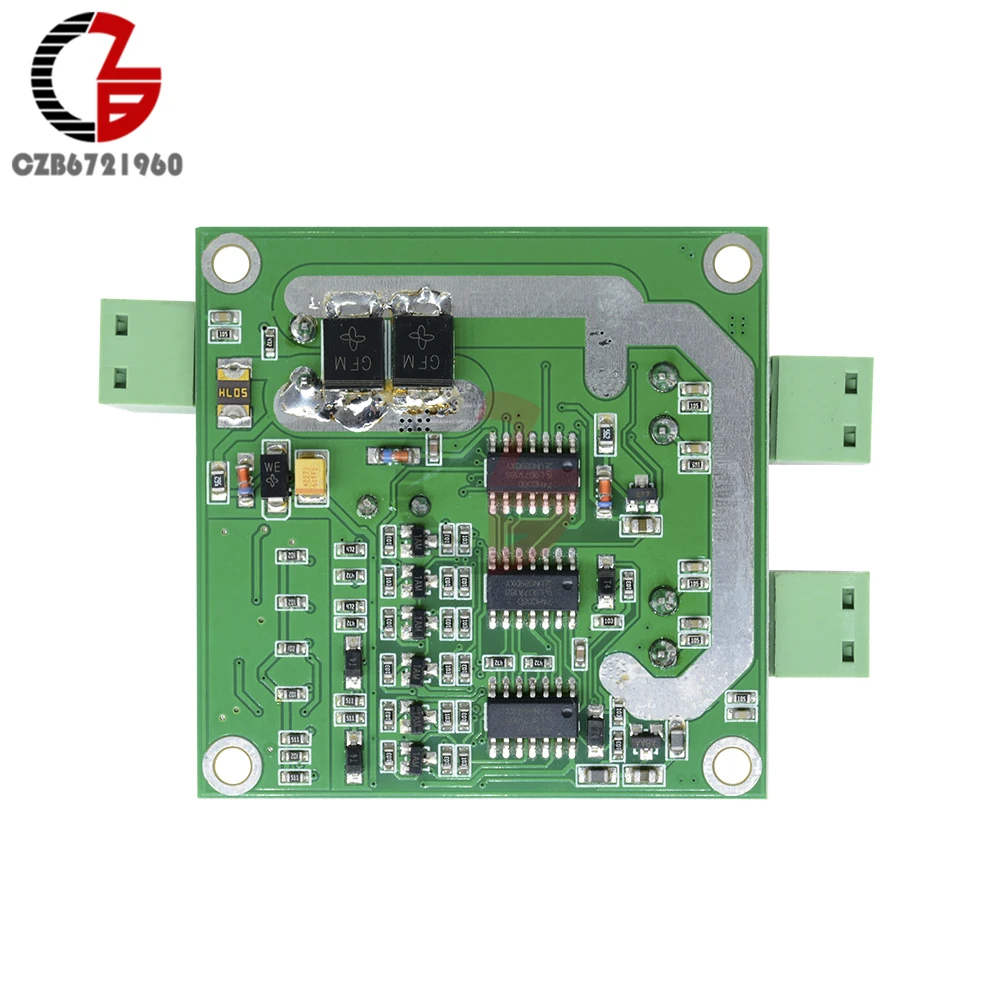

4. Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa

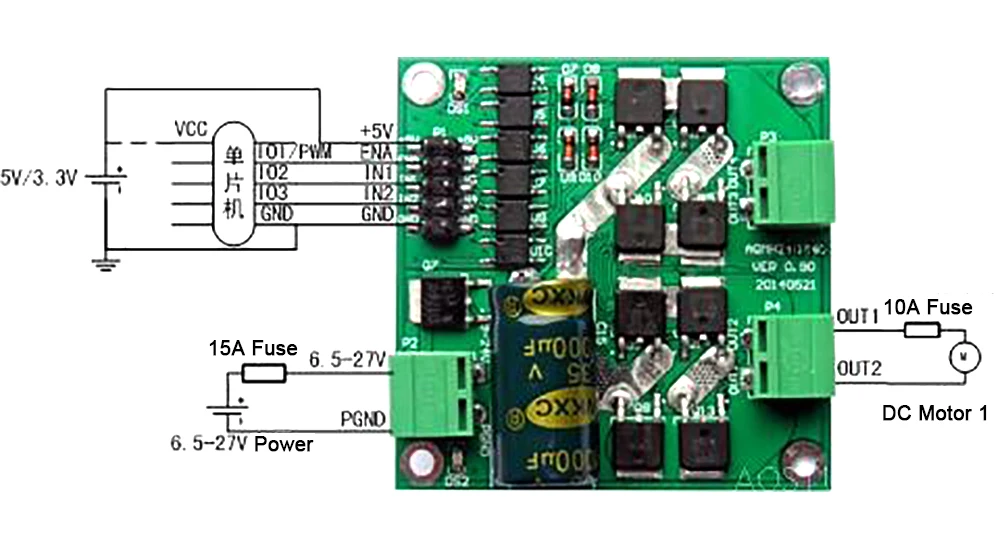

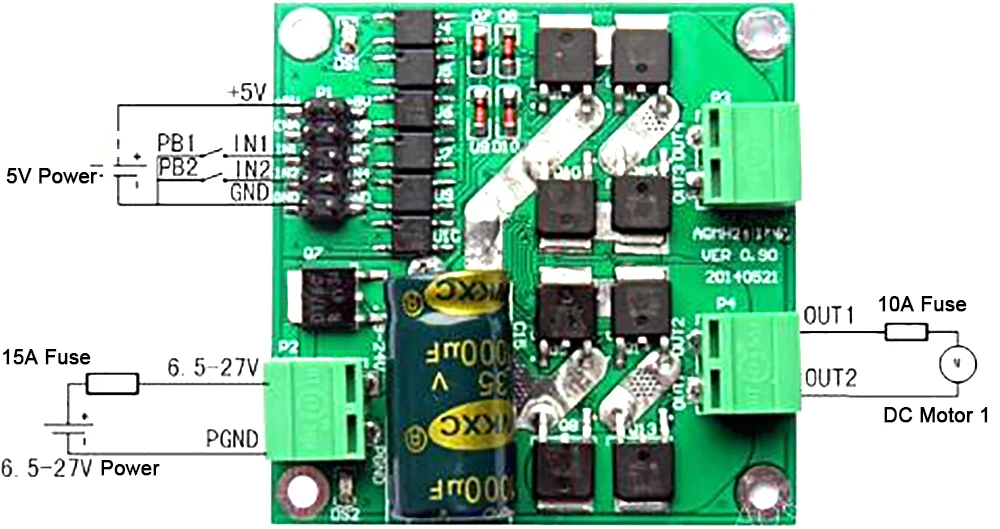

2. Use os botões para controlar o motor invertendo os métodos da fiação

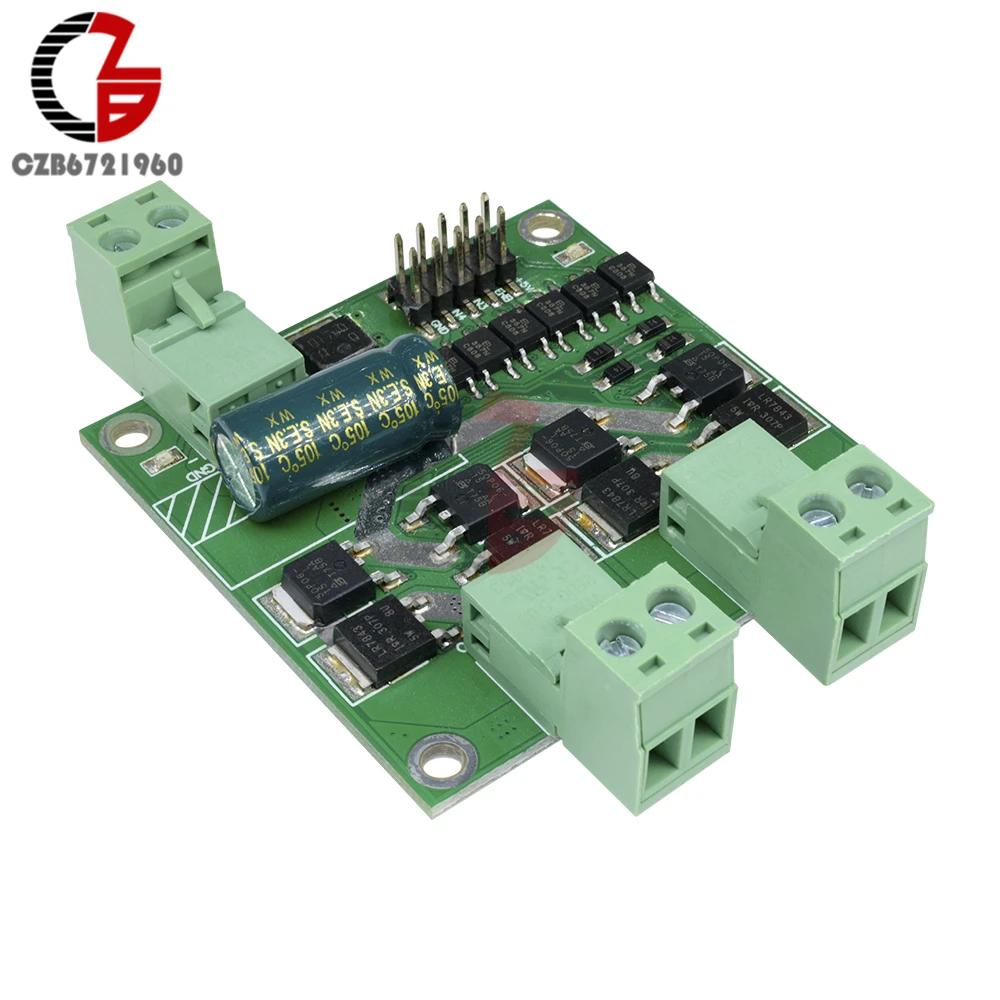

5. Módulo de Driver de Motor Duplo dc
6. Motores e Peças
7. Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa

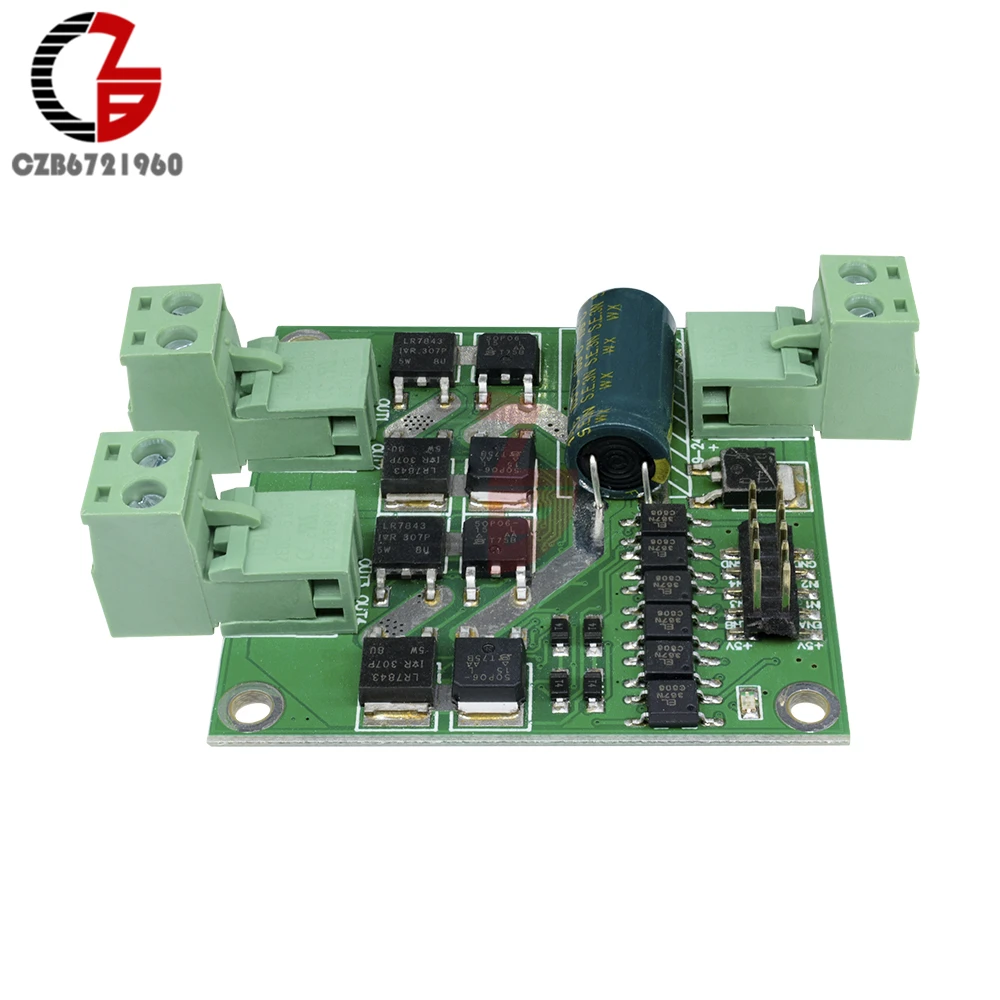

8. Módulo de Driver de Motor Duplo dc
9. Motores e Peças
10. Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa
11. Módulo de Driver de Motor Duplo dc
12. Motores e Peças
13. Sinal Optoacoplador Controle Lógico Pwm Drive Frenagem Reversa
14. Módulo de Driver de Motor Duplo dc
