Name: Módulo de Relé com Isolamento Optoacoplador Alto Gatilho de Baixo Nível Wifi Arduino Esp8266 dc 5v 12v Canais
Brand: Eletropeças
SKU: 1005006152582964
Price: 64.89 BRL
Availability: InStock

Suprimentos e Equipamentos Elétricos

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Tensão	12V
Cutomizado	SIM
Utilização	Propósito Geral
Número do Modelo	5V 12V 4/8 Channel Wifi Relay Module
Característica de Proteção	Selado
Nome da Marca	Gaqqee
Origem	CN (origem)

DC 5V 12V 4/8 Canal Módulo de Relé Alto Baixo Nível Gatilho com Optoacoplador Isolamento Relé para Arduino ESP8266 WiFi Módulo de Relé

1. Phones e Accessories – Material do Forro : Poliéster

Características:
1. O telefone celular é montado diretamente no módulo WIFI, não há limite no número de telefones celulares conectados, e vários telefones celulares podem ser controlados
2. Em um ambiente aberto, a distância máxima de transmissão quando o telefone celular é montado no módulo WIFI é de 80 metros.
3. A corrente de carga única do relé neutro não excede 2A, e a corrente de carga única do relé único não excede 10A.
4. Desde que todos os 4 relés precisam aproximadamente 0.5A atual de puxar dentro, e a corrente instantânea para puxar dentro excede 1A, a capacidade de saída atual da fonte de alimentação deve ser maior do que 1A. Recomenda-se usar uma fonte de alimentação de 2A ou superior.
5. O endereço IP do módulo de retransmissão é 192.168.4.1, e a senha é abcd9527. O endereço e a senha da versão atual do programa não podem ser modificados.

Popularização do conhecimento do relé:
Relés são geralmente compostos de núcleo de ferro, bobina, armadura, contatos, etc. Desde que uma certa tensão seja aplicada a ambas as extremidades da bobina, uma certa corrente fluirá através da bobina, produzindo assim um efeito eletromagnético. Sob a ação da atração eletromagnética, a armadura superará a força de tração da mola de retorno e será atraída ao núcleo de ferro, conduzindo desse modo a armadura ao contato movente e ao contato estático (contato normalmente aberto) fechado. Quando a bobina é desligada, a atração eletromagnética também desaparece, e a armadura retornará à sua posição original sob a força de reação da mola, fazendo com que o contato móvel atraia o contato estático original (contato normalmente fechado). Desta forma, é atraído e liberado para atingir o objetivo de conduzir e cortar o circuito. Os contatos &normalmente abertos e normalmente fechados& do relé, podem ser distinguidos da seguinte forma: o contato estático no estado desconectado quando a bobina do relé não está energizada é chamado de &contato normalmente aberto&; o contato estático no estado conectado é chamado É um &contato normalmente fechado&.
Um relé é equivalente a um interruptor eletrônico e pode substituir um interruptor mecânico. Não produz corrente por si só e não pode ser usado como fonte de alimentação.
Usar!

Relé principais parâmetros técnicos do produto:
1. Tensão nominal do funcionamento
Refere-se à tensão exigida pela bobina quando o relé opera normalmente. Dependendo do modelo do relé, pode ser tensão AC ou tensão DC.
2. Resistência DC
Refere-se à resistência CC da bobina no relé, que pode ser medida com um multímetro.
3. Pegar a corrente
Refere-se à pequena corrente que o relé pode produzir uma ação pull-in. Em uso normal, a corrente dada deve ser ligeiramente maior que a corrente de captação para que o relé possa funcionar de forma estável. Quanto à tensão de trabalho aplicada à bobina, geralmente não deve exceder 1,5 vezes a tensão de trabalho nominal, caso contrário, uma grande corrente será gerada e a bobina será queimada.
Corrente 4. Release
Refere-se à grande corrente que o relé gera para liberar a ação. Quando a corrente no estado pull-in do relé é reduzida até certo ponto, o relé retornará ao estado de liberação não energizado. A corrente neste momento é muito menor do que a corrente de puxar.
5. Contatos comutam a tensão e a corrente
Refere-se à tensão e à corrente que o relé pode carregar. Determina a tensão e a corrente que o relé pode controlar. Este valor não pode ser excedido quando usado, caso contrário, os contatos do relé serão facilmente danificados.
Seleção do modelo do relé:
Escolha o modelo apropriado de acordo com a tensão da fonte e a tensão do sinal do disparador. Por exemplo, se você usa um microcontrolador 5V para controlar, use um módulo do relé 5V; se você usa um microcontrolador 3.3V para controlar, use um módulo do relé 3.3V.

Descrição:

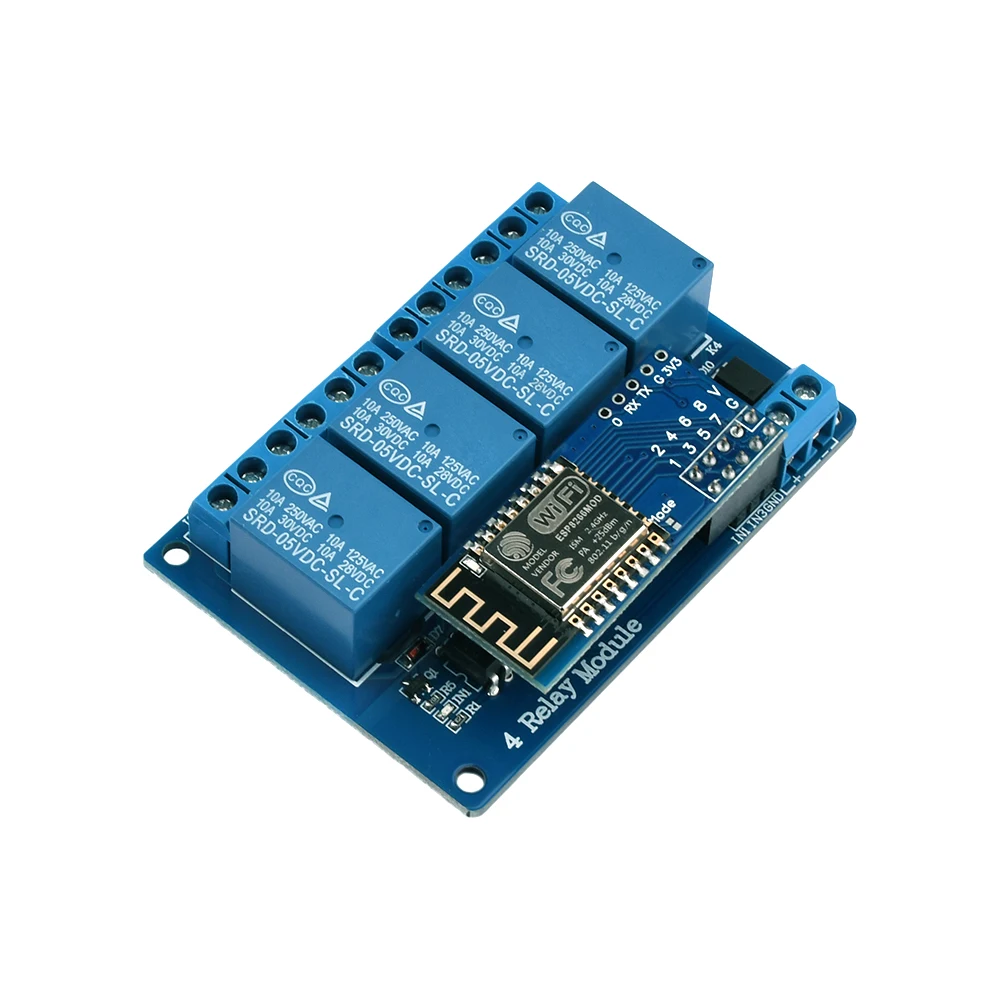

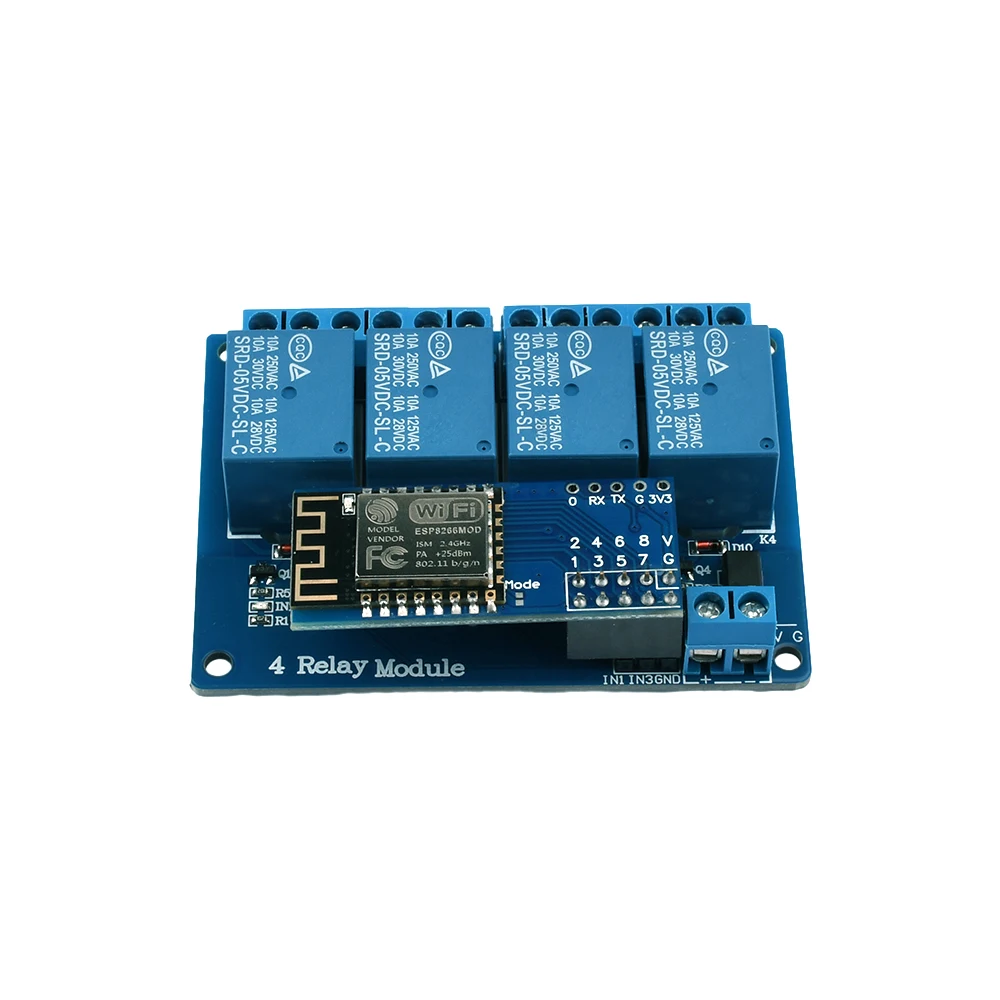

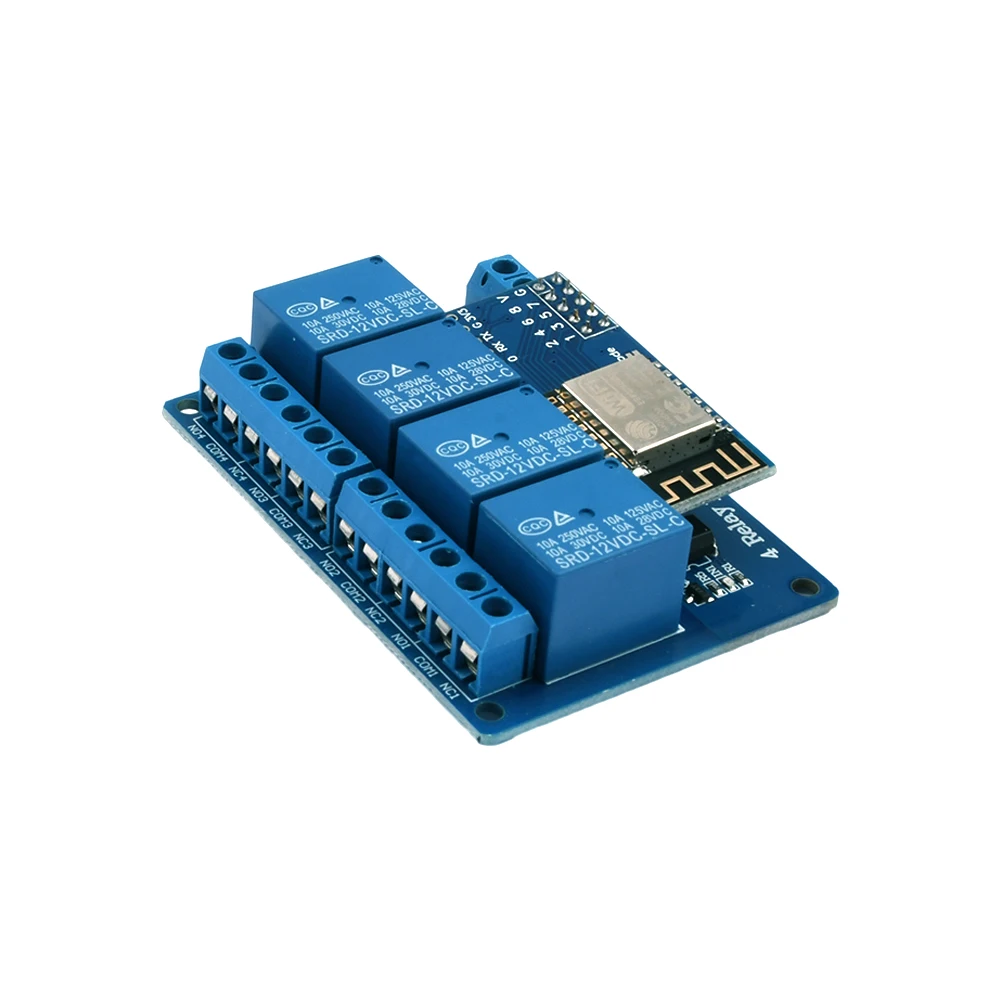

O módulo de relé Wi-Fi está equipado com o módulo Wi-Fi ESP8266, que pode controlar o relé sem fio através do navegador móvel. O módulo Wi-Fi emite um hotspot e o celular se conecta ao hotspot, que pode ser controlado sem a necessidade de uma conexão com a Internet. Seja um sistema iOS, um sistema Android ou outros sistemas, ele pode ser controlado sem ser restrito pelo sistema operacional móvel. Com a função de economia de dados sem energia, quando o sistema é desligado e depois ligado, o relé será automaticamente restaurado para o estado antes do desligamento.

Especificações:

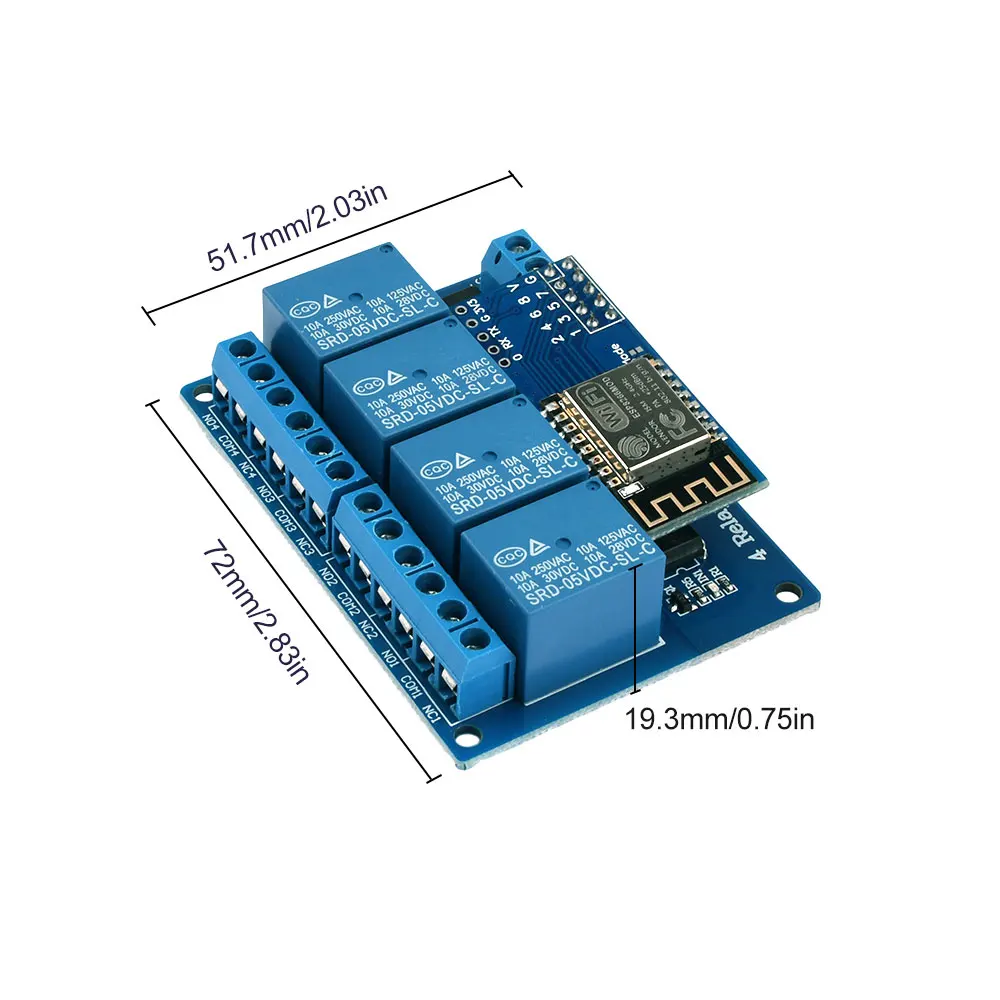

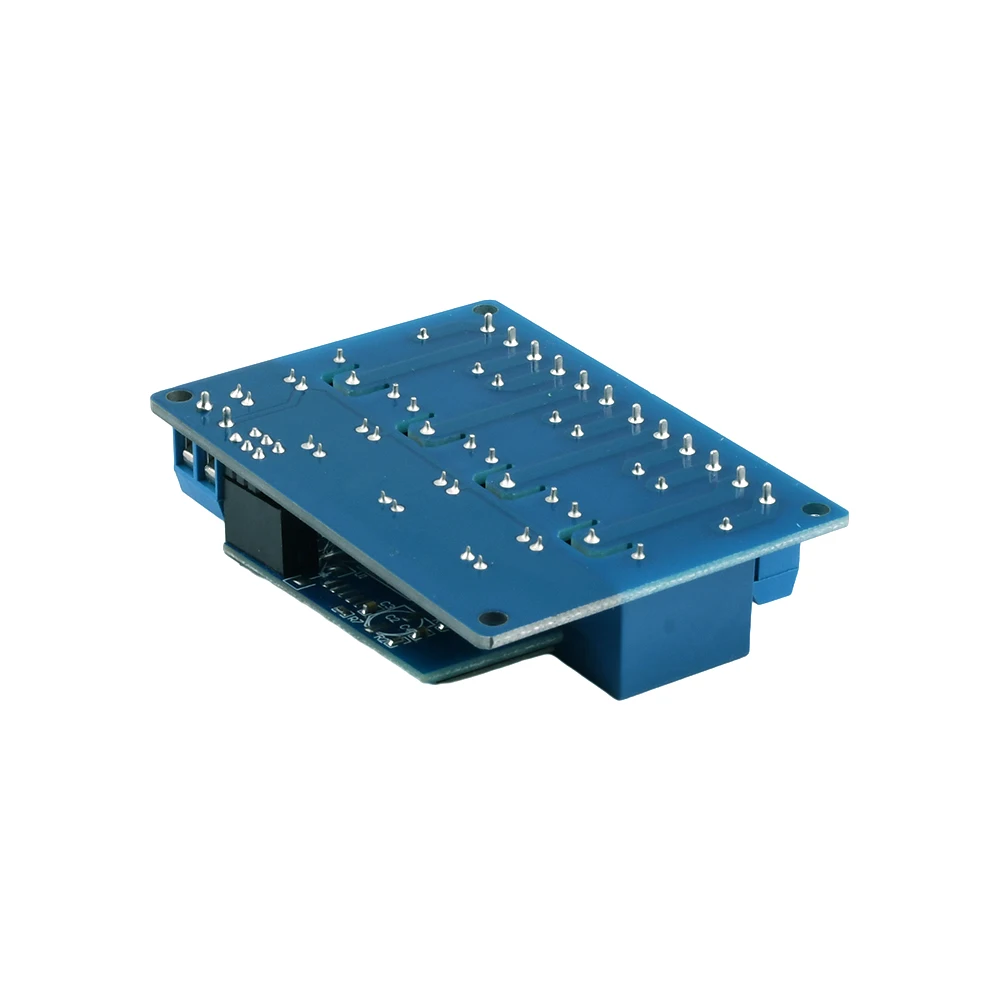

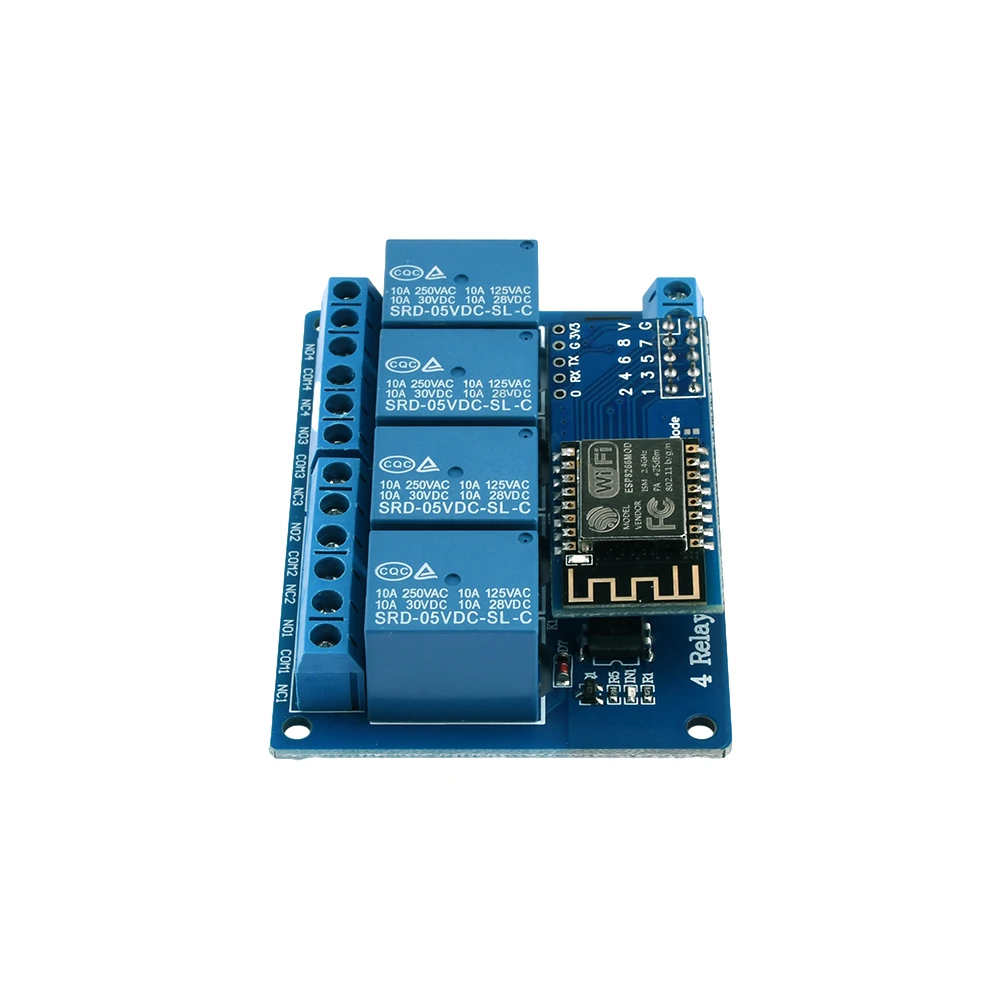

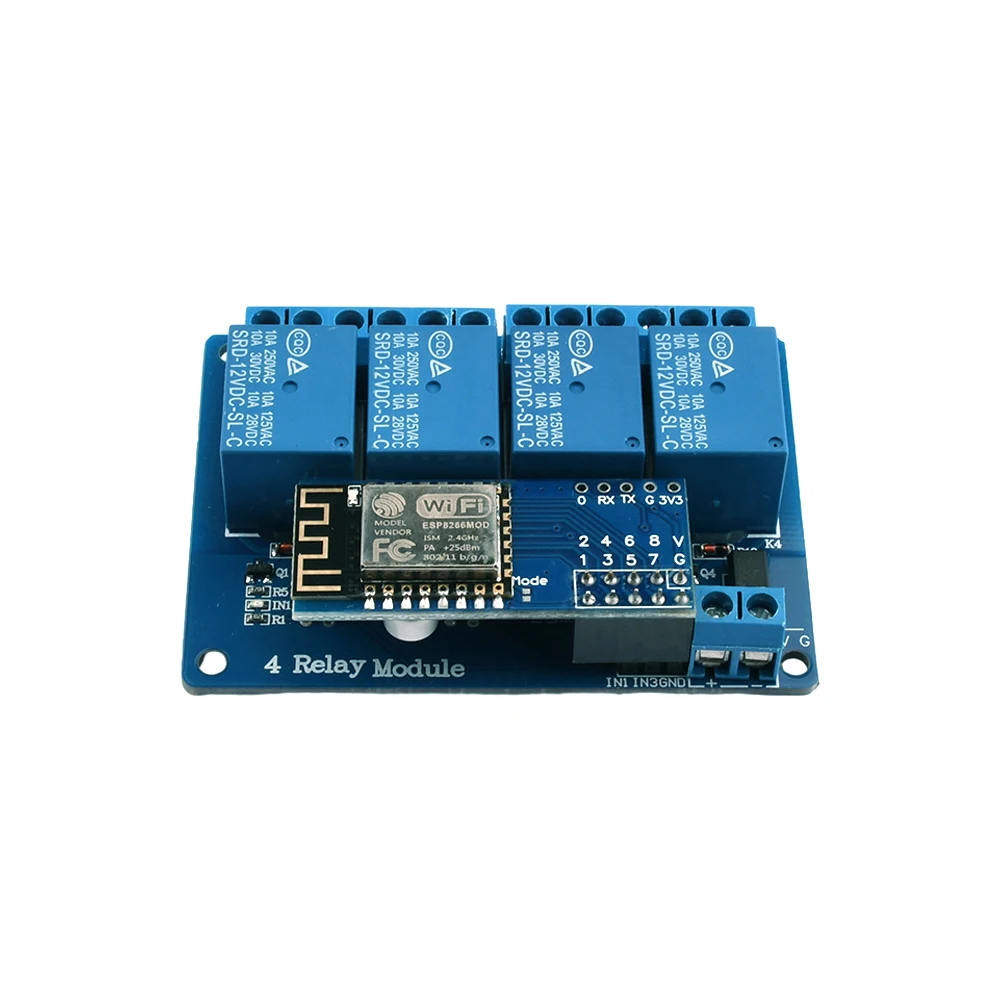

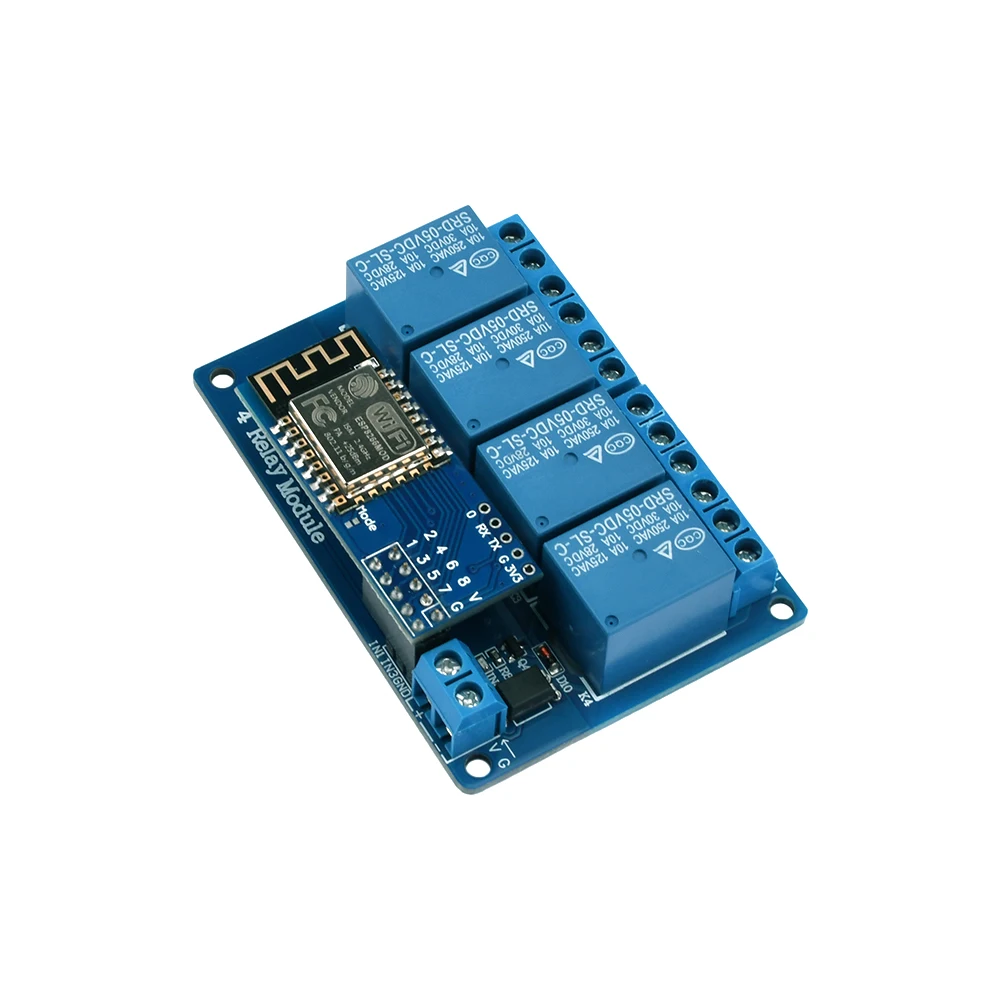

Tamanho de 4 vias: 72mm (comprimento) * 51,7mm (largura) * 19,3mm (altura)

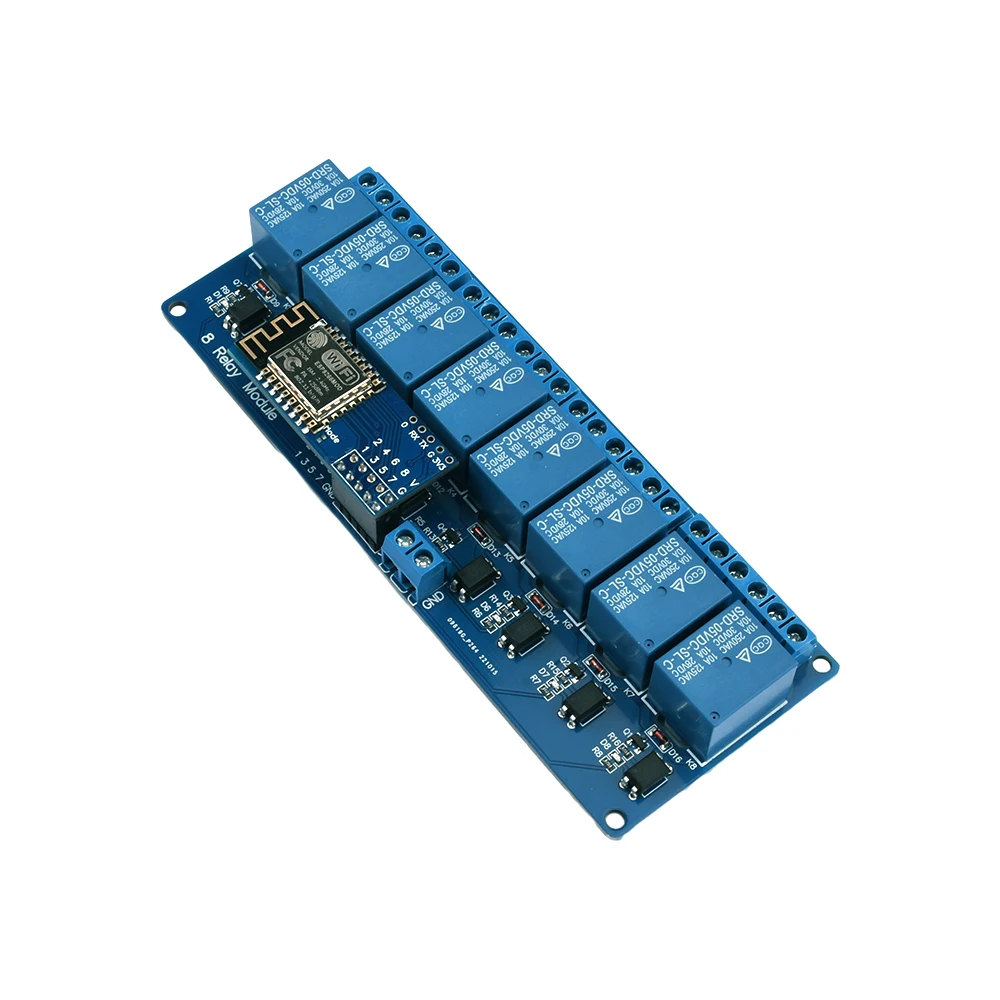

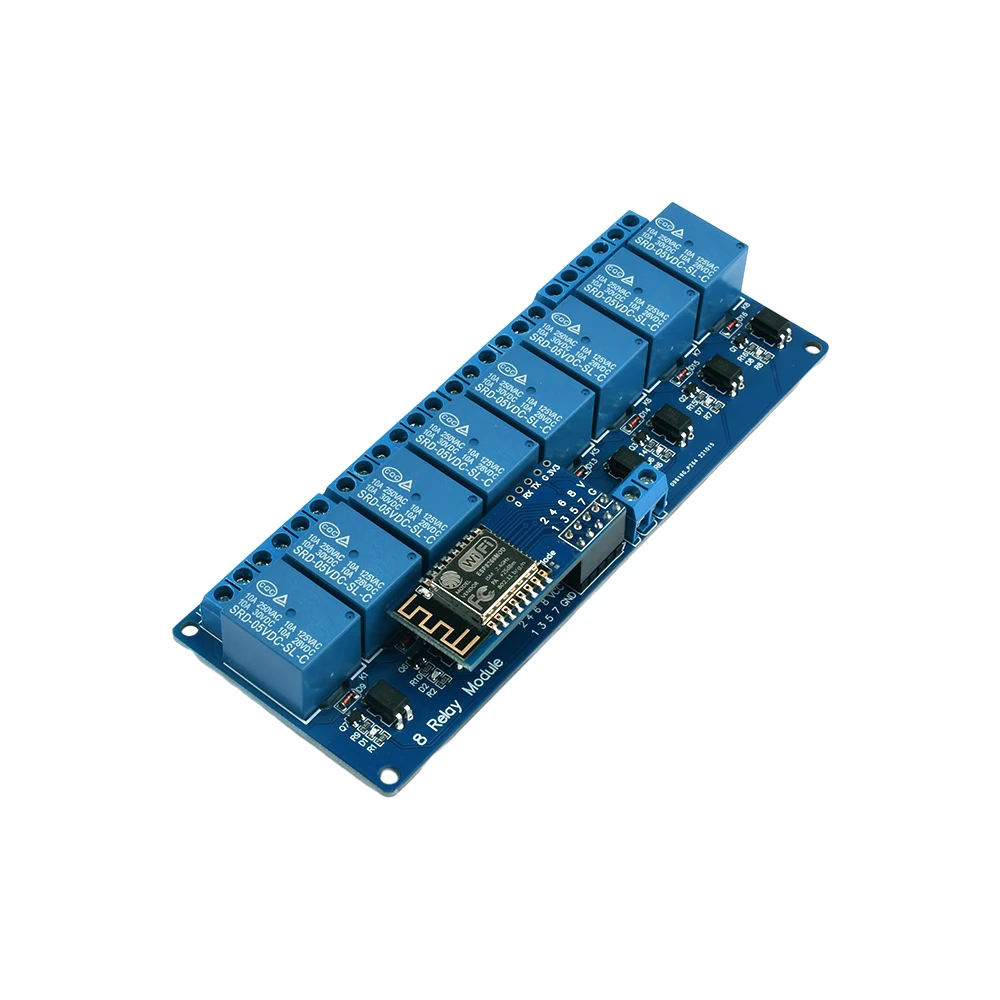

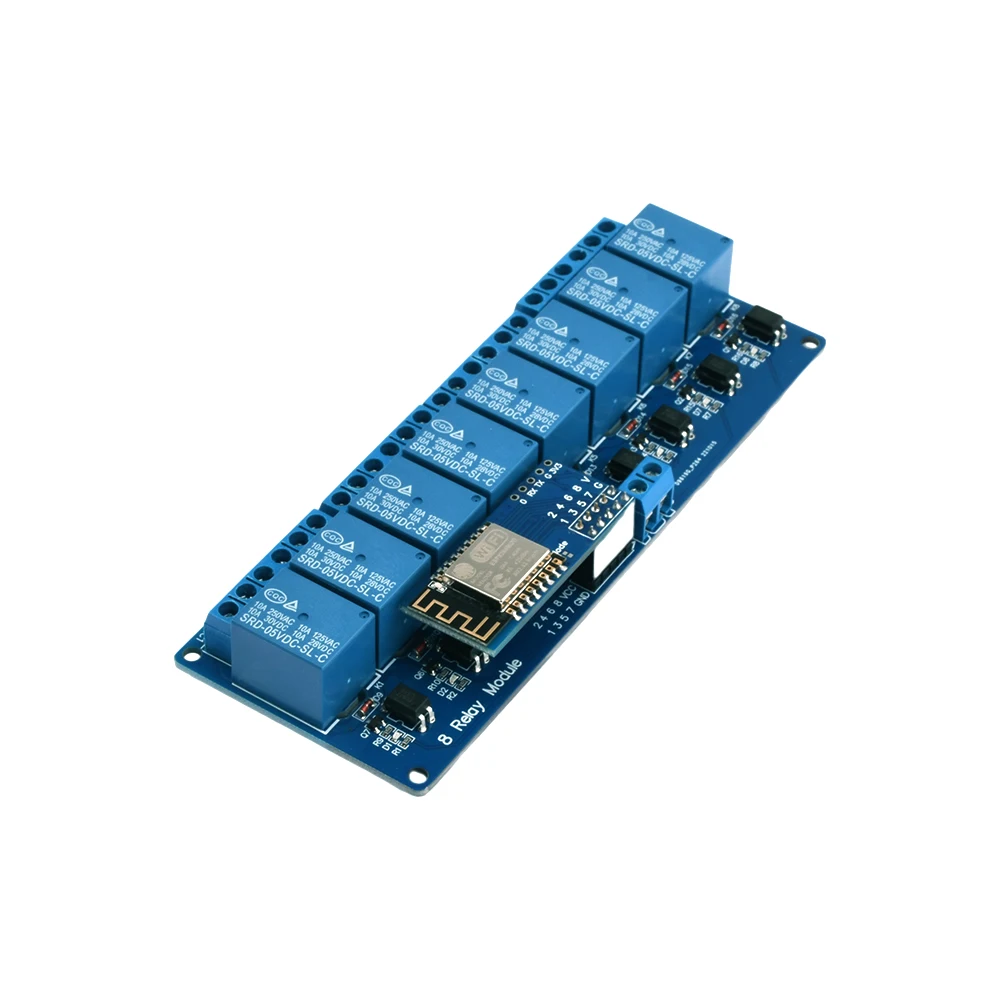

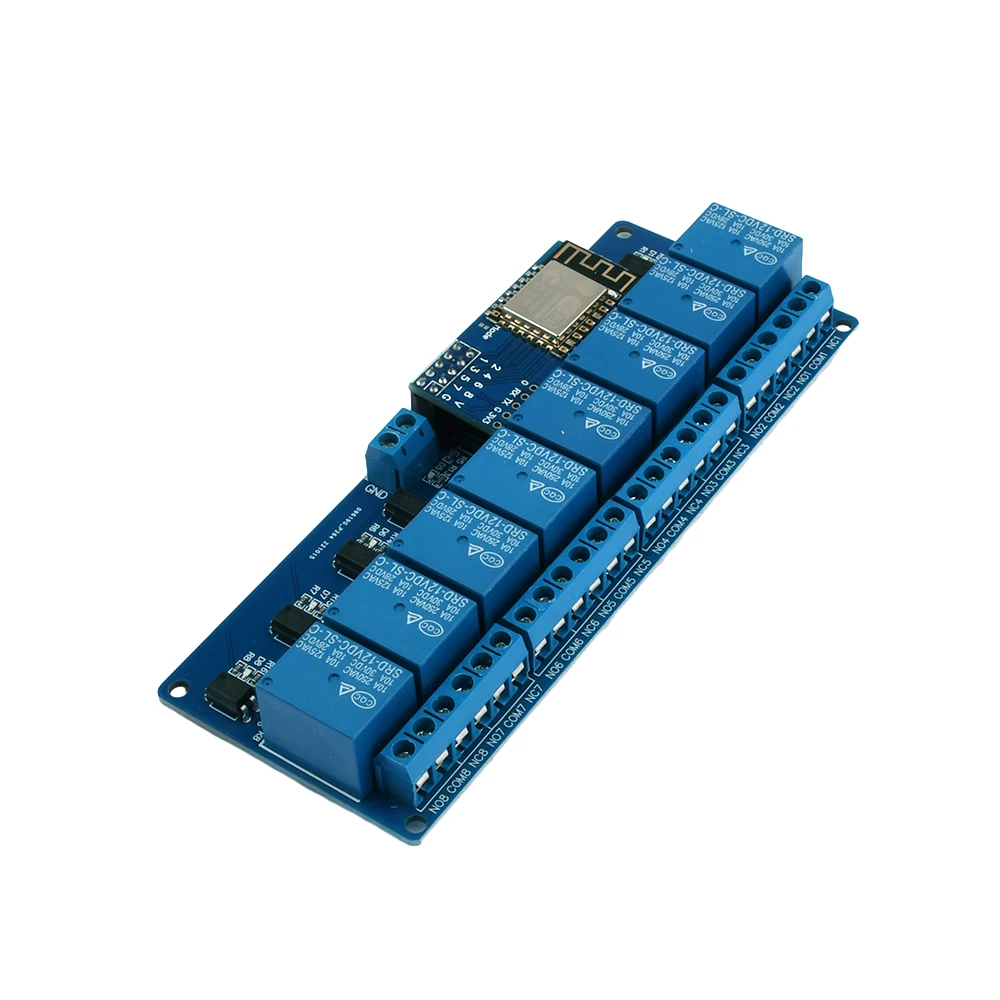

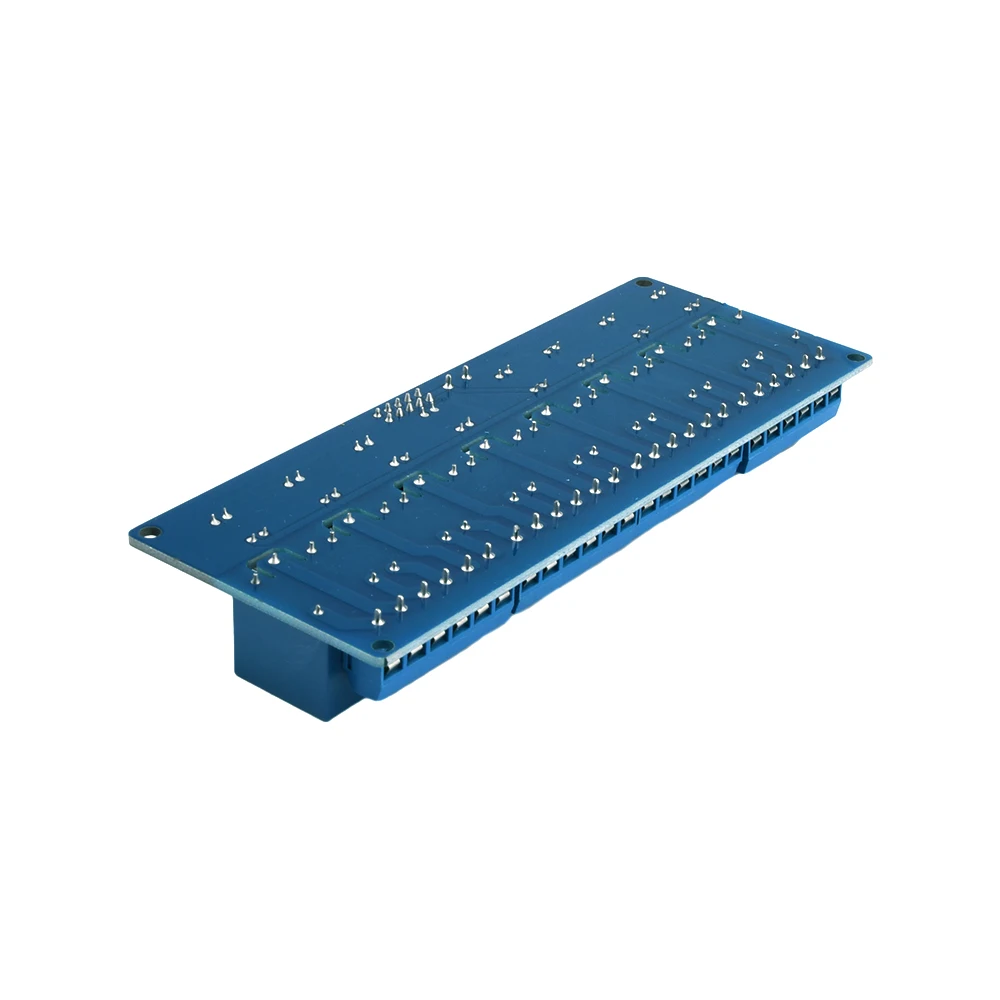

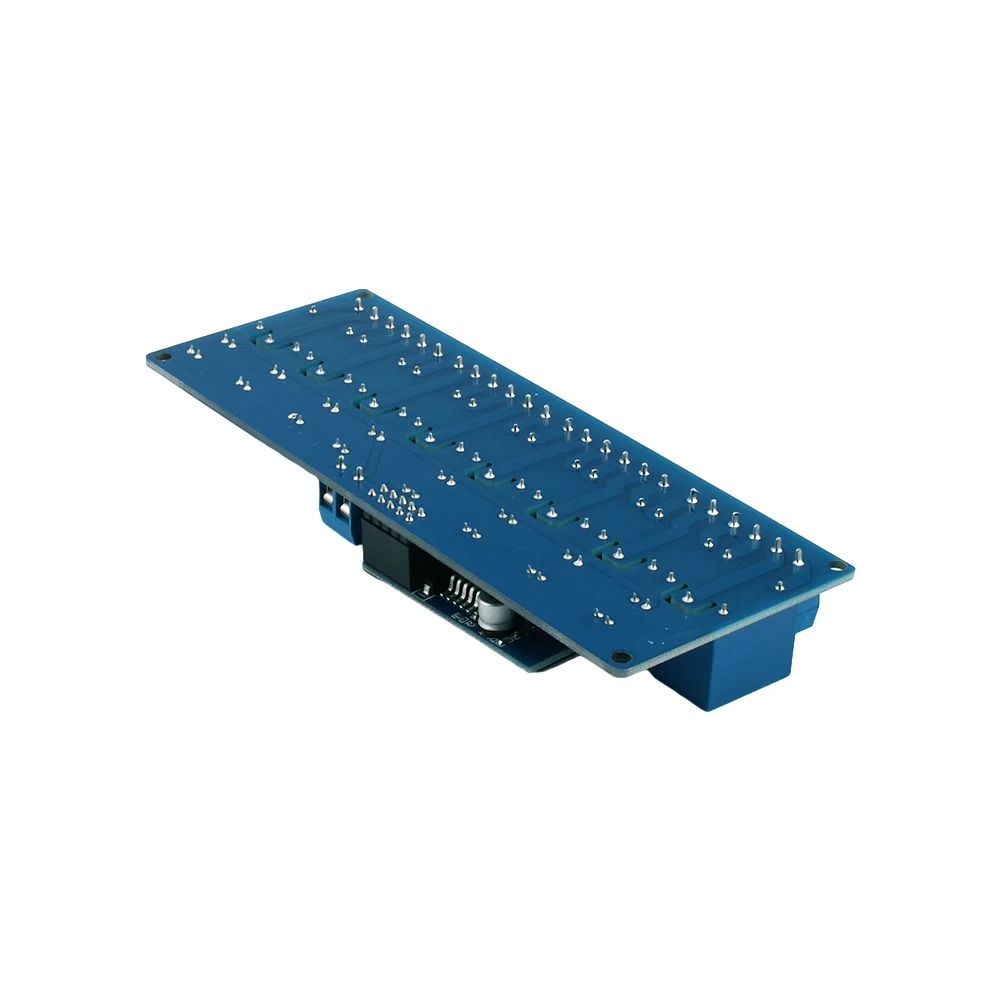

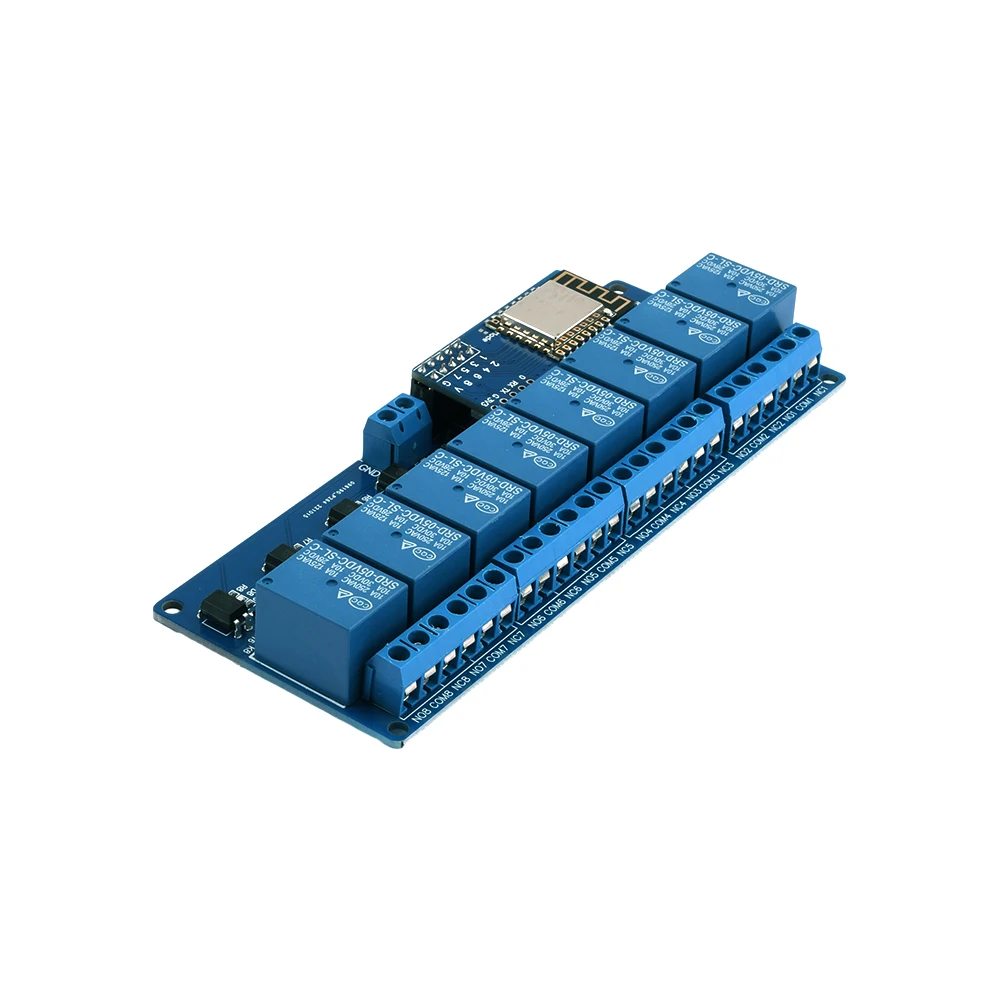

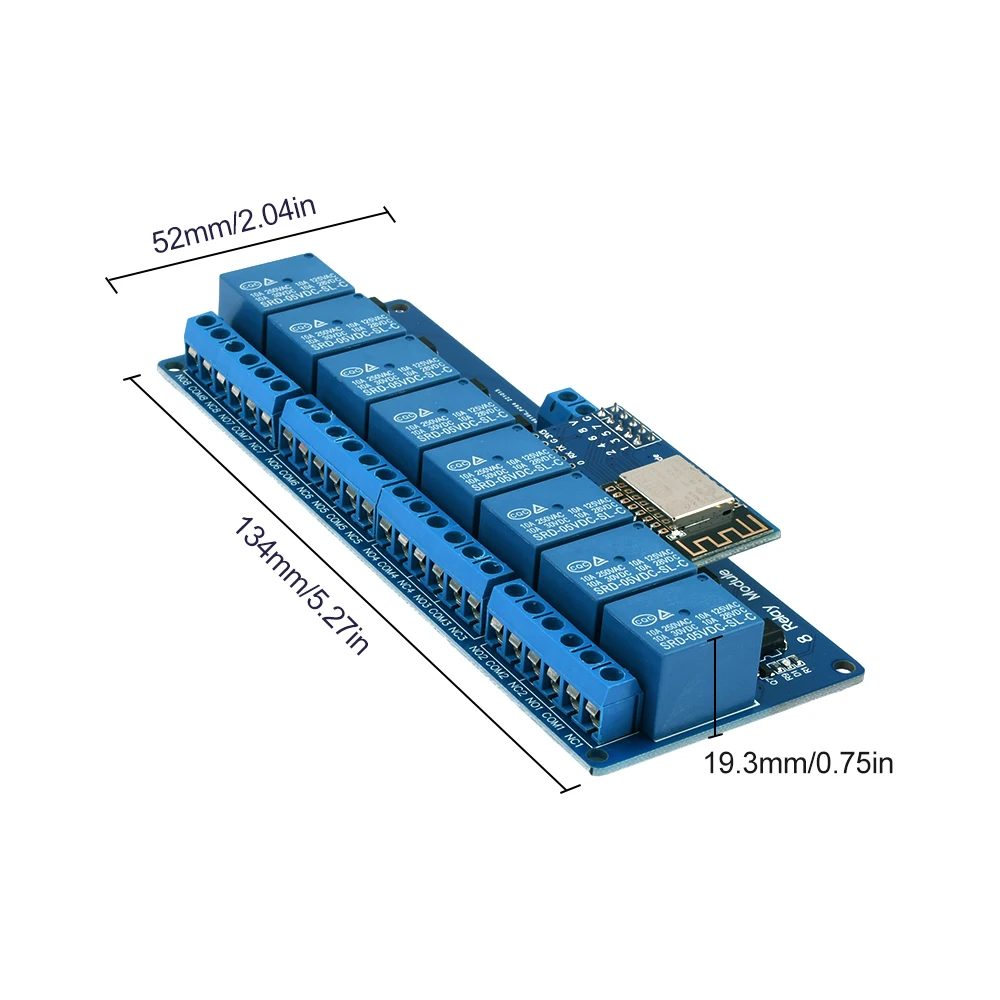

Tamanho de 8 vias: 134mm (comprimento) * 52mm (largura) * 19,3mm (altura)
Existem 4 furos de fixação ao redor da placa, com um diâmetro de furo de 3,1mm, facilitando a instalação e a fixação.
O relé é feito do relé de alta qualidade, único lance dobro do pólo. Um terminal comum, um terminal normalmente aberto, e um terminal normalmente fechado
Isolamento optoacoplador, bom desempenho anti-interferência
Alto nível pull-in, liberação de baixo nível. A luz indicadora de status está acesa quando está engatada e desligada quando é liberada.
VCC é o pólo positivo da fonte de alimentação, e GND é o pólo negativo da fonte de alimentação.
Saída máxima do relé: DC 30V/10A, AC 250V/10A (relé original); DC 30V/2.5A, AC 250V/2.5A (relé neutro)
Sinal do relé opcional: 5V/12V

Fiação instruções:
VCC: poder do sistema pólo positivo
GND: o pólo negativo da fonte de alimentação do sistema

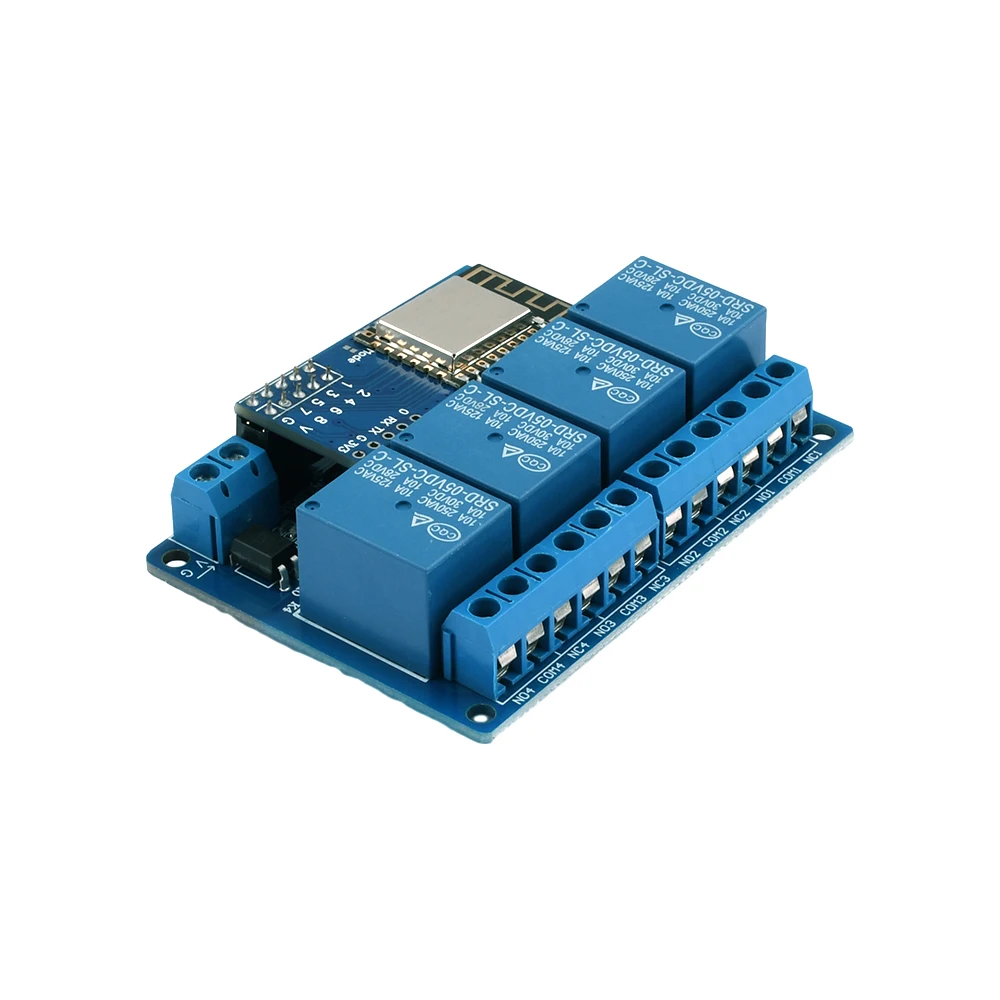

COM(x) é o terminal comum do x-ésimo relé, NC(x) é o terminal normalmente fechado do x-ésimo relé, NO(x) é o terminal normalmente aberto do x-ésimo relé

Nota:
A tensão de alimentação deve ser consistente com a tensão do relé! Por exemplo, se você escolher um relé 12V, a tensão deve ser 12V ± 5%. Pode ser um pouco maior ou um pouco menor. No entanto, você não pode dirigir um relé 12V com tensão de 5V. Se você usar uma fonte de alimentação 24V, o relé será queimado diretamente!

Método simples do teste:
1. Conecte a fonte de alimentação ao terminal azul (o lado perto do furo de posicionamento é o terminal negativo, e o lado perto do encabeçamento do pino é o terminal positivo)
2. Abra as configurações do telefone, encontre FTCBLOCK WIFI Relay-8 na LAN sem fio e conecte a senha de conexão abcd9527

Pacote incluído:
Módulo do relé * 1
