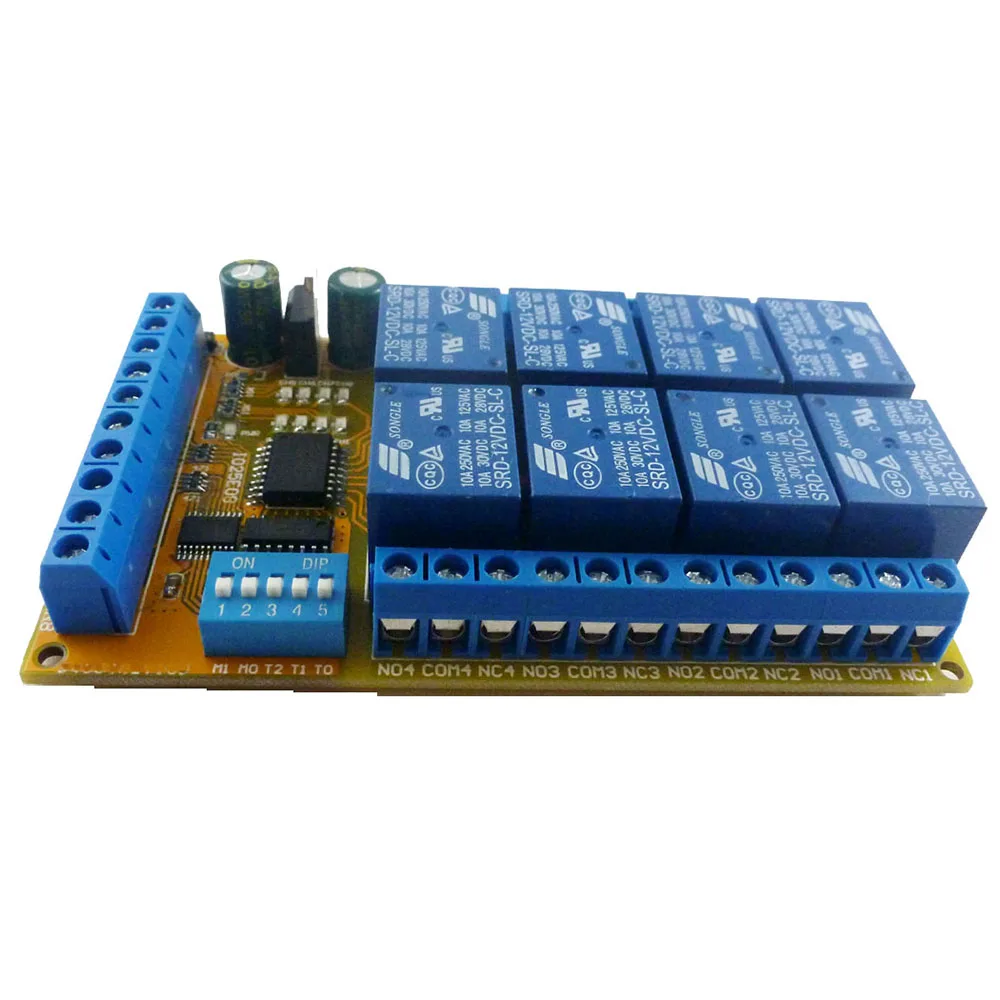

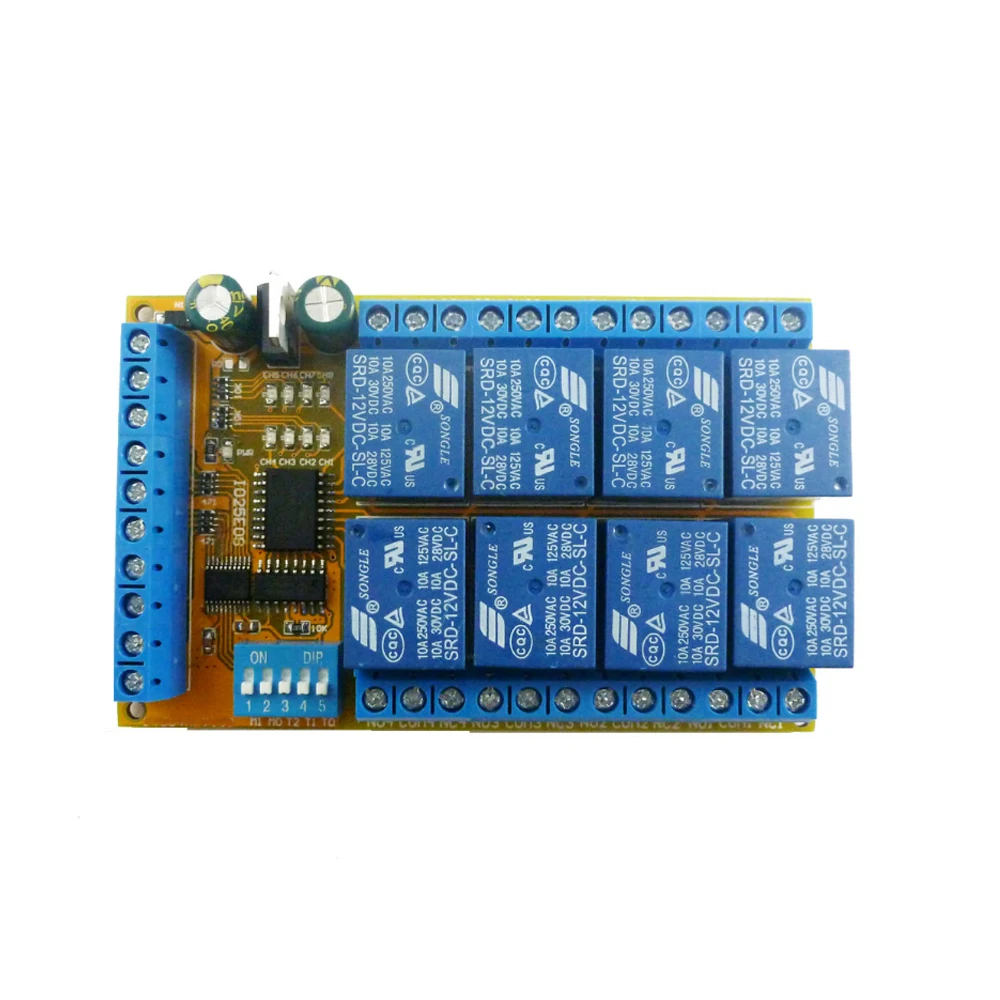

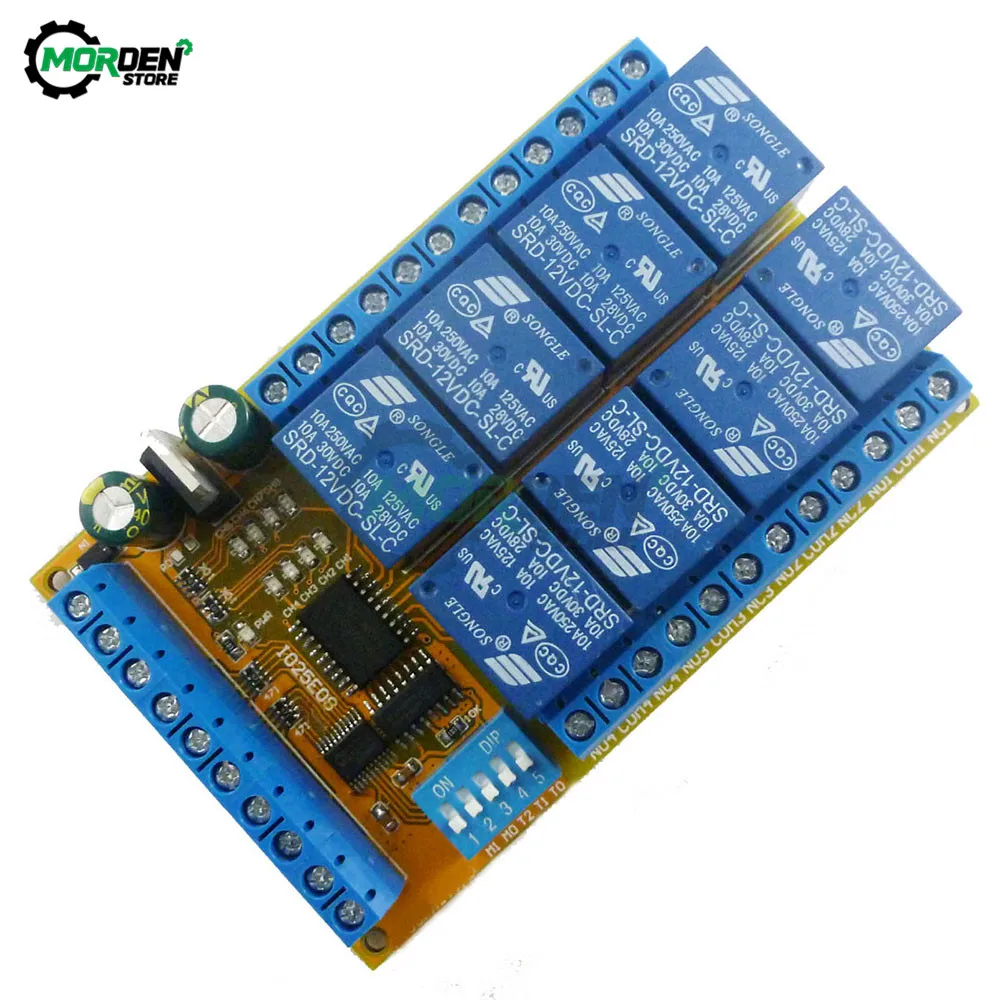

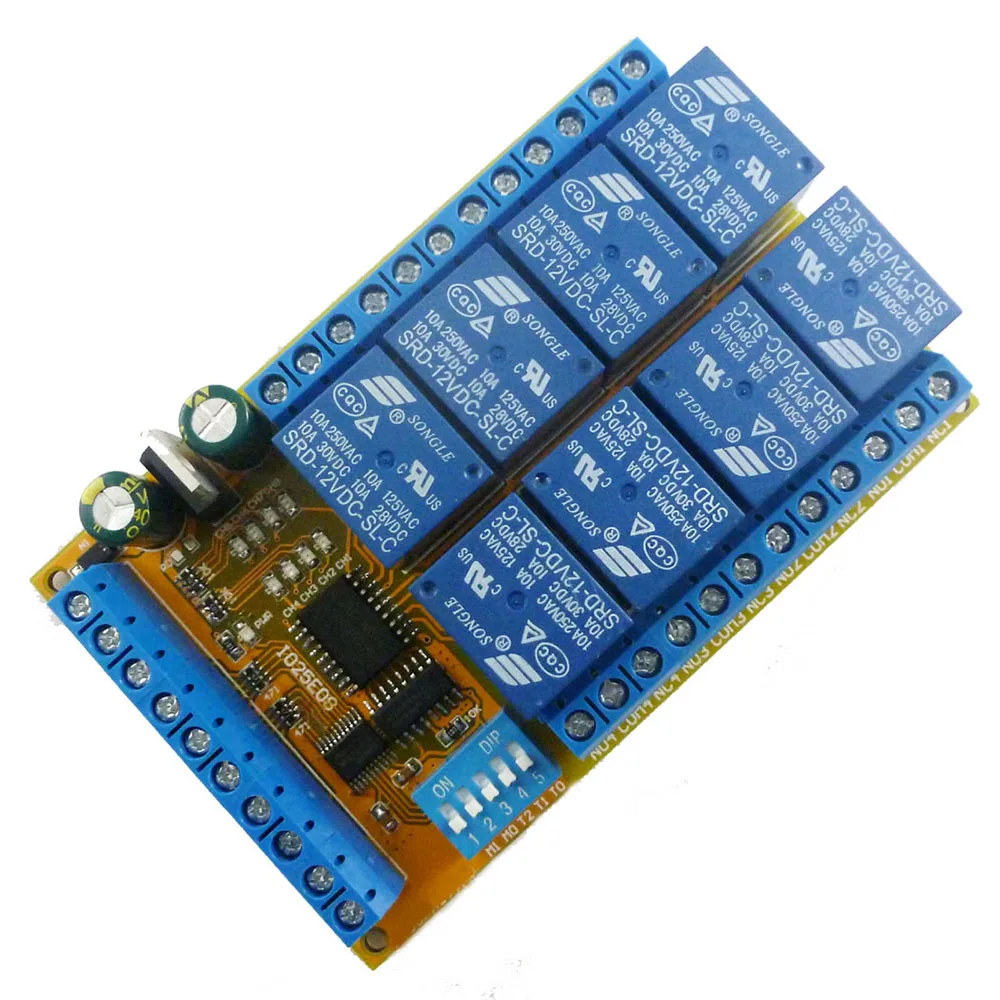

Módulo de Relé de Atraso Canais Dip Intertravamento Bistável Módulo de Relé de Atraso 5v dc 24v Fonte de Alimentação

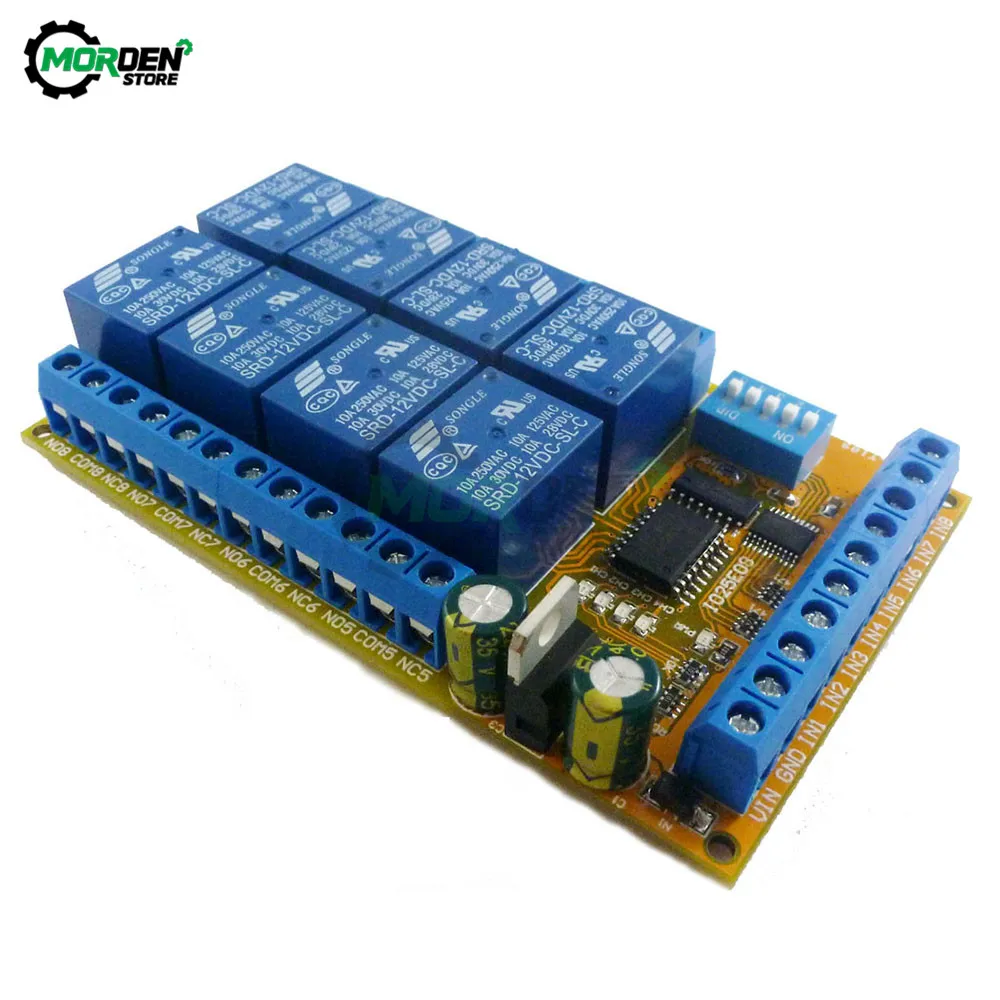

8 Canais DIP Switch Delay Relay Module Flip-Flop Trava Biestável Bloqueio Trava Condicionador l DC 5V 12V 24V Fonte de Alimentação

1. Fontes de Alimentação

1: o relé de 8 canais, cada canal funciona independentemente e não interfere entre si (exceto para o modo de bloqueio)

2: 4 modos funcionais: atraso (avançar); auto-bloqueio; bloqueio; sequenciador de energia (quando a energia é ligada, os relés são abertos em sequência)

3: Baixo disparador do pulso (conecte à terra do poder através do botão do disparador ou do baixo nível control através do porto do IO de MCU)

4: O modo de função e o tempo de atraso são selecionados pelo interruptor de discagem na placa

5: Amplamente utilizado

Descrição do produto

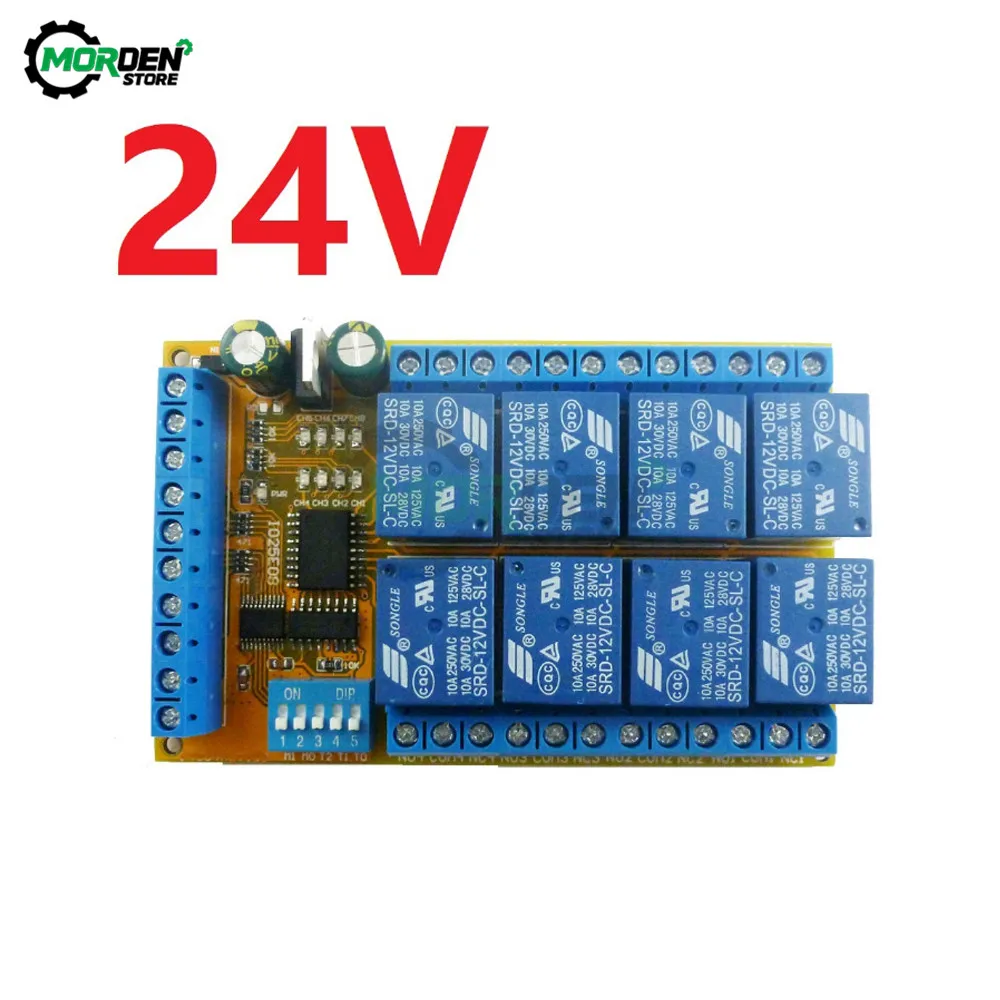

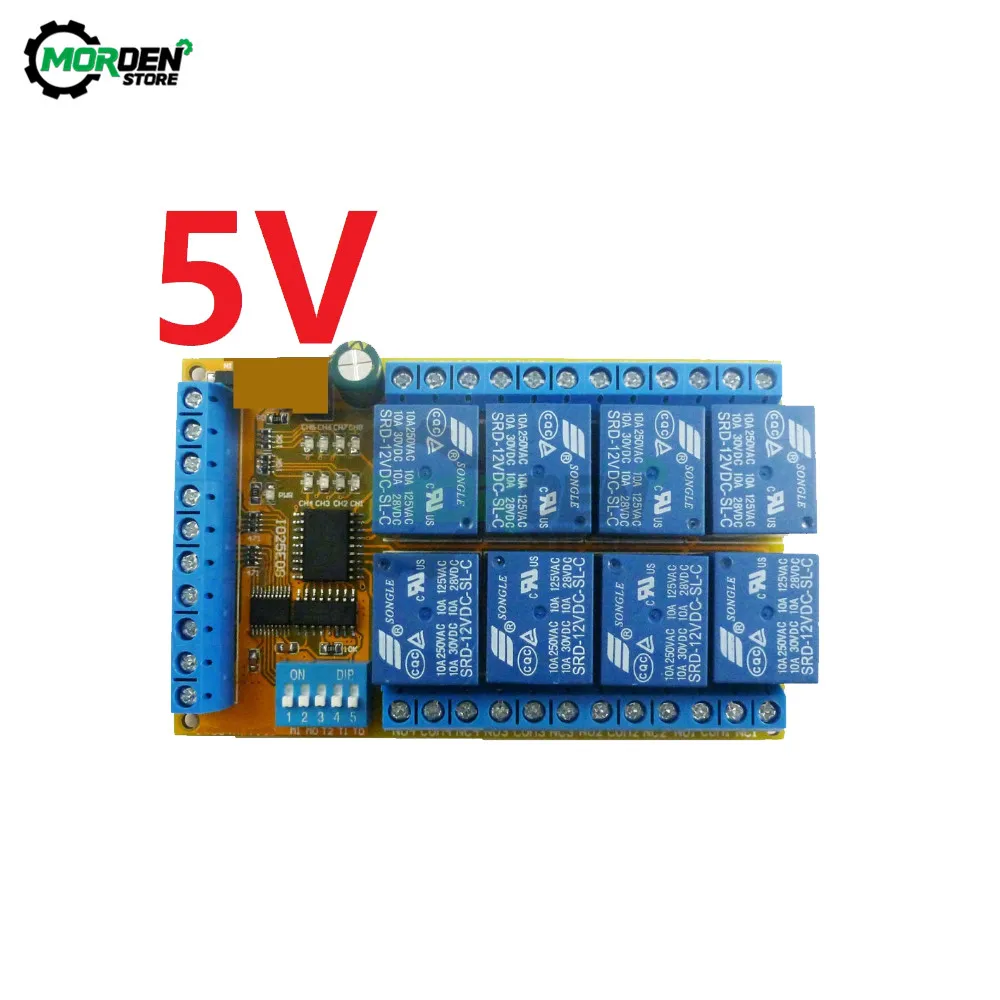

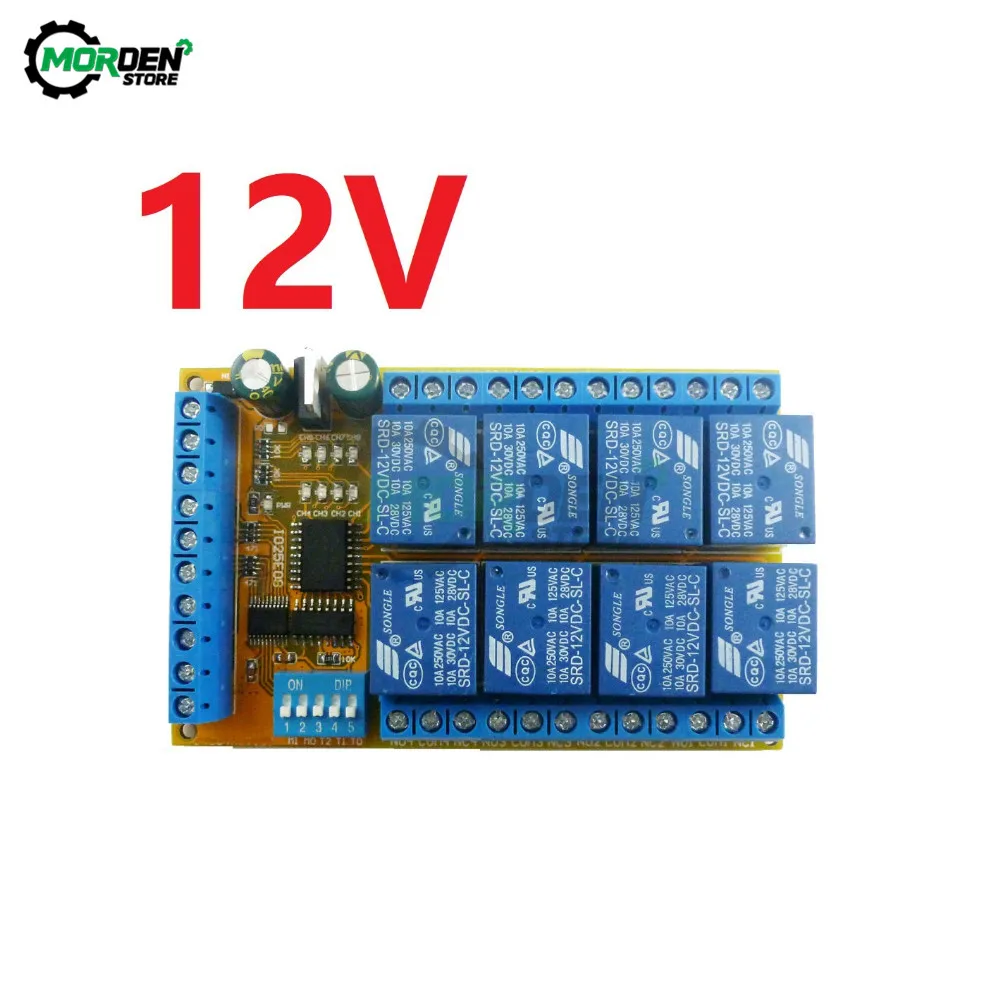

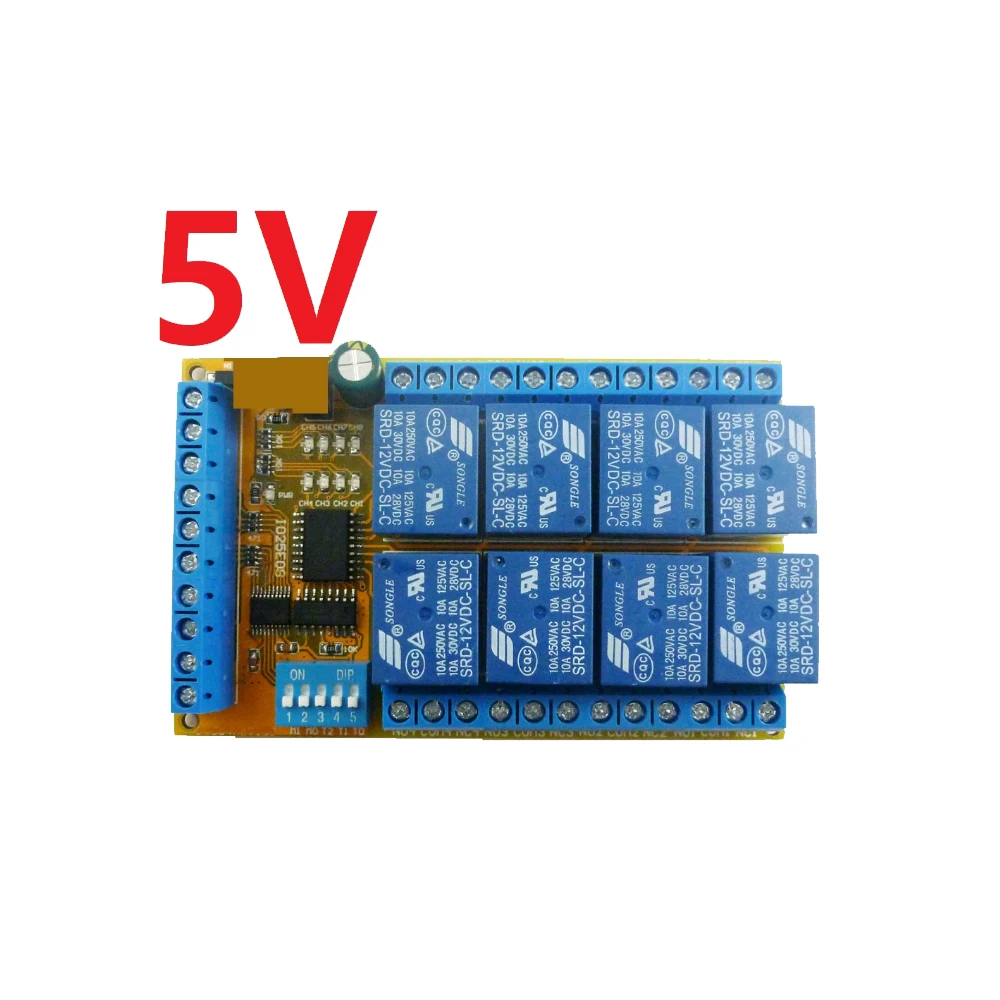

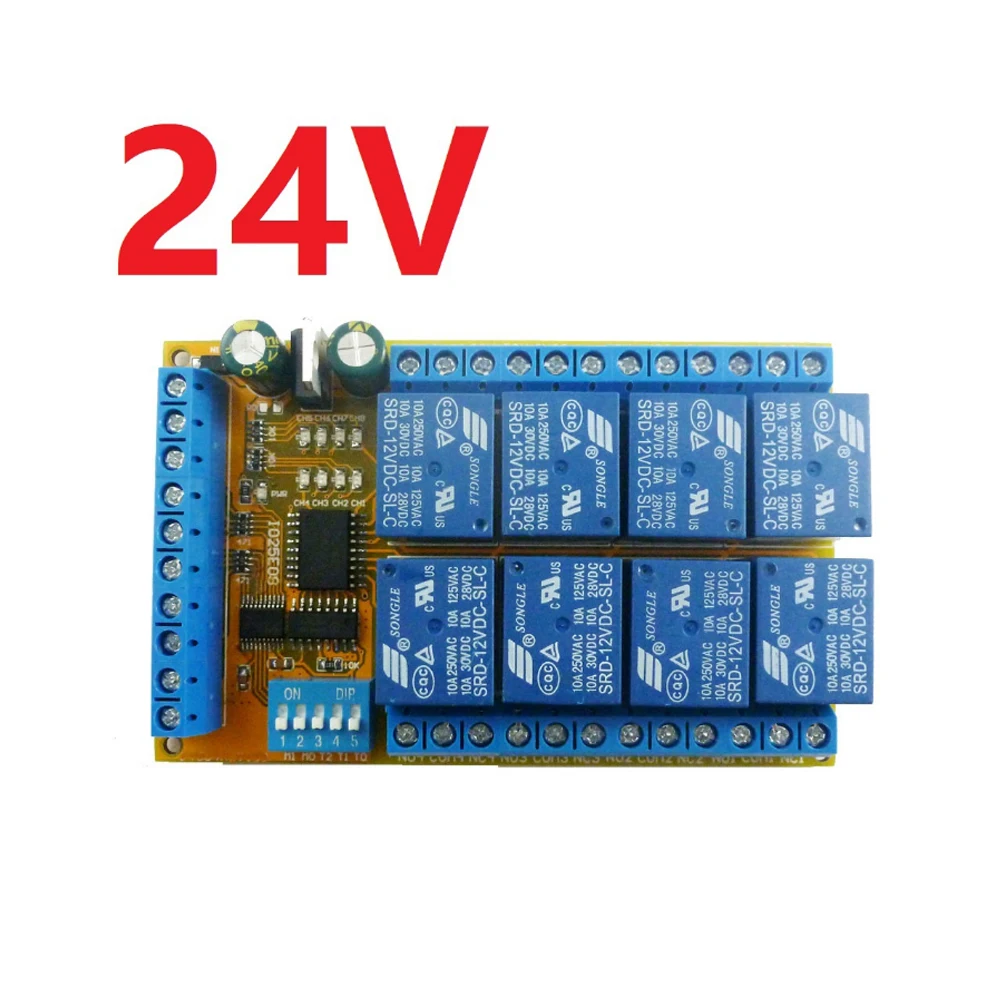

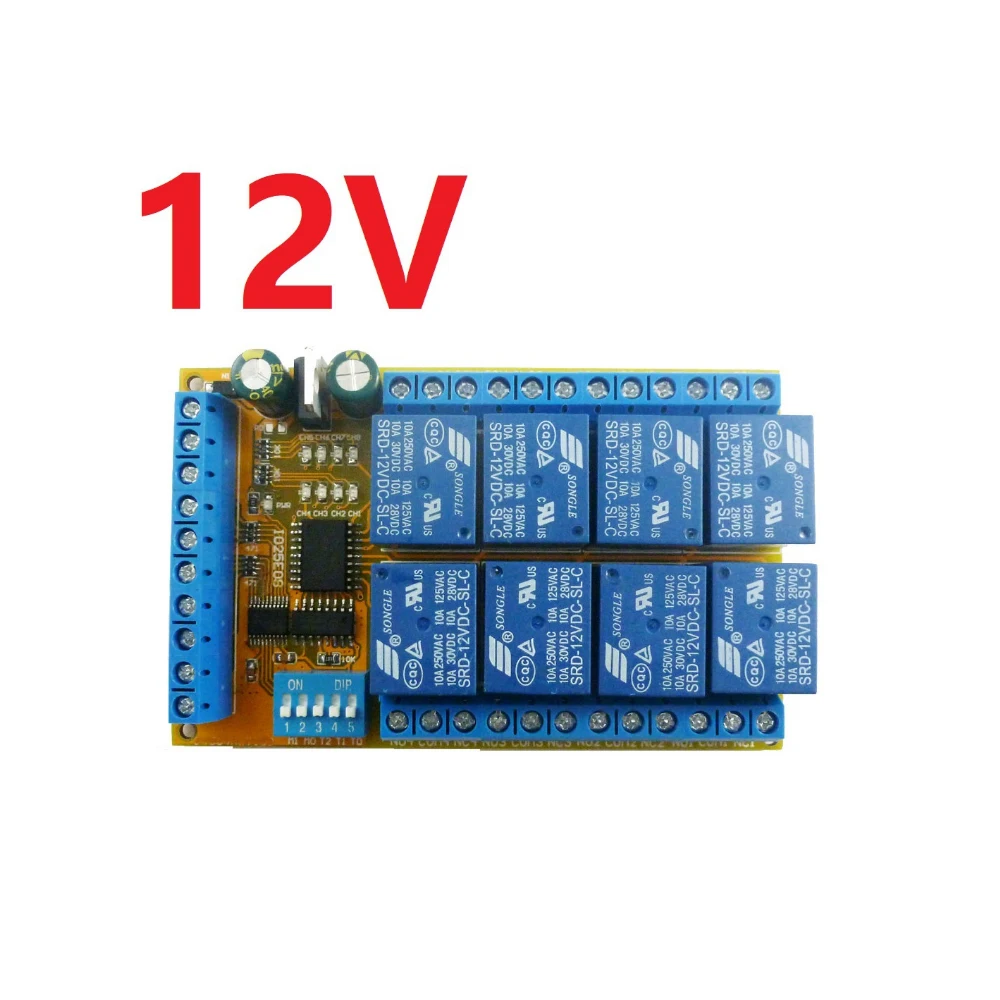

1 Tensão de funcionamento: DC 12V (DC 5V/ 24V opcional)

Corrente de trabalho 2 (C.C. 12V): corrente à espera 6MA, 1 relé que trabalha 35MA, 2 relés que trabalham 64MA, 3 relés que trabalham 92MA, 4 relés que trabalham 120MA, 5 relés que trabalham 148MA, 6 relé trabalhando 176MA, 7 relé trabalhando 204MA, 8 relés trabalhando 231MA

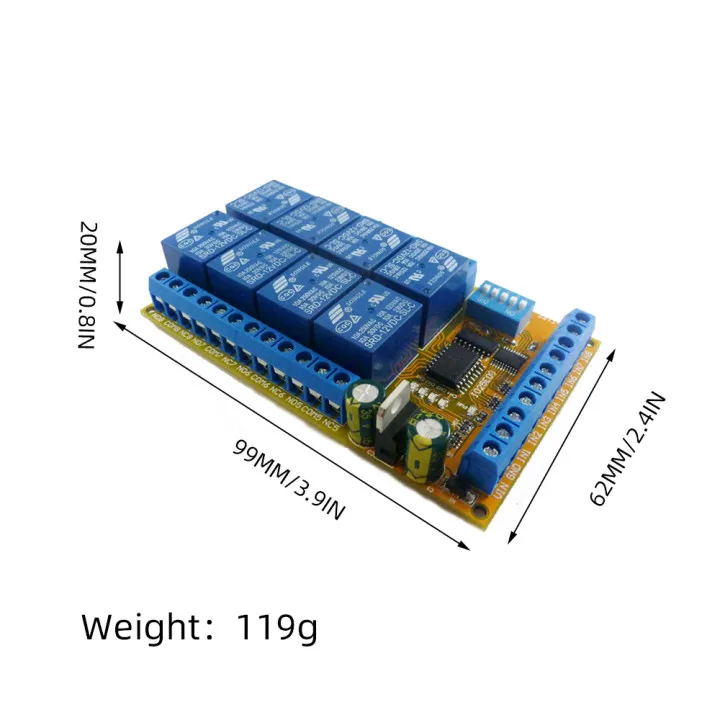

3 Dimensões: 99x62x20mm

4 peso: 119g

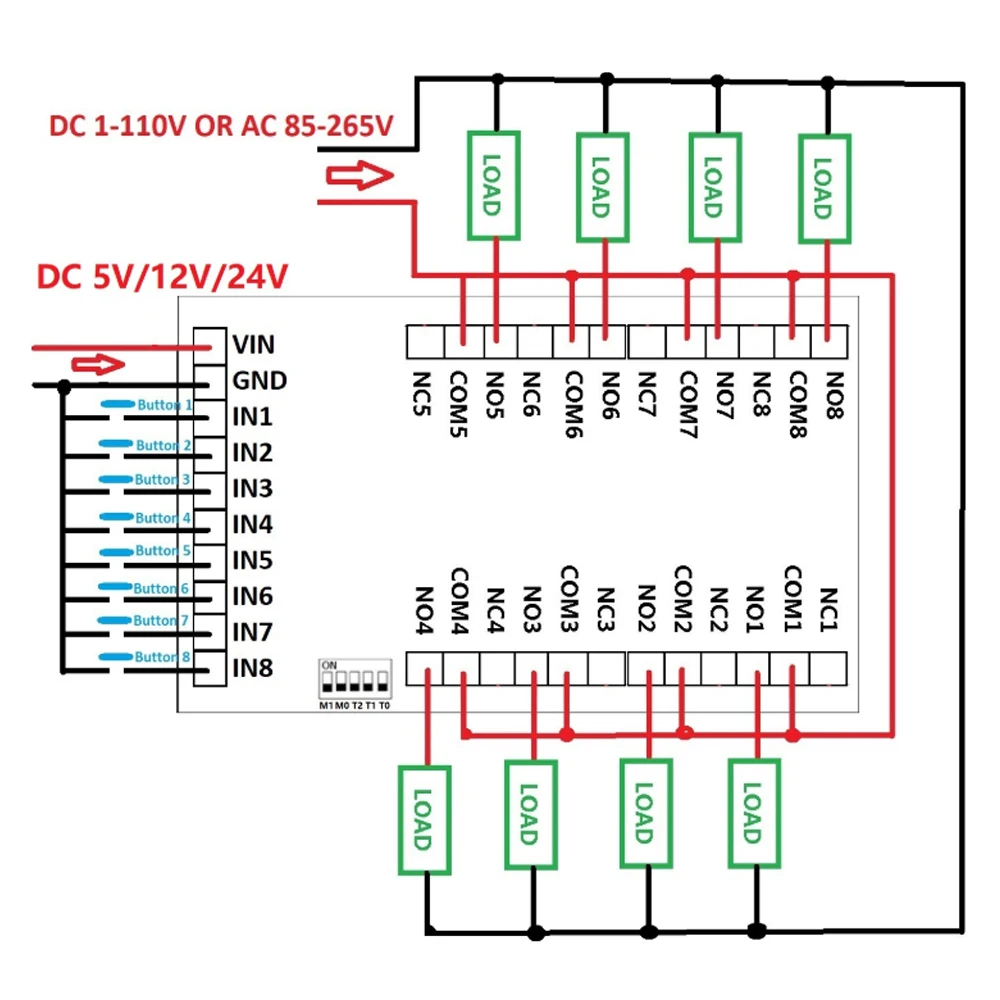

Capacidade de carga máxima do relé: DC 1-110V/5A; AC 85-265V/6A

Características:

Relé de 8 canais, cada canal funciona independentemente e não interfere entre si (exceto para o modo de bloqueio).

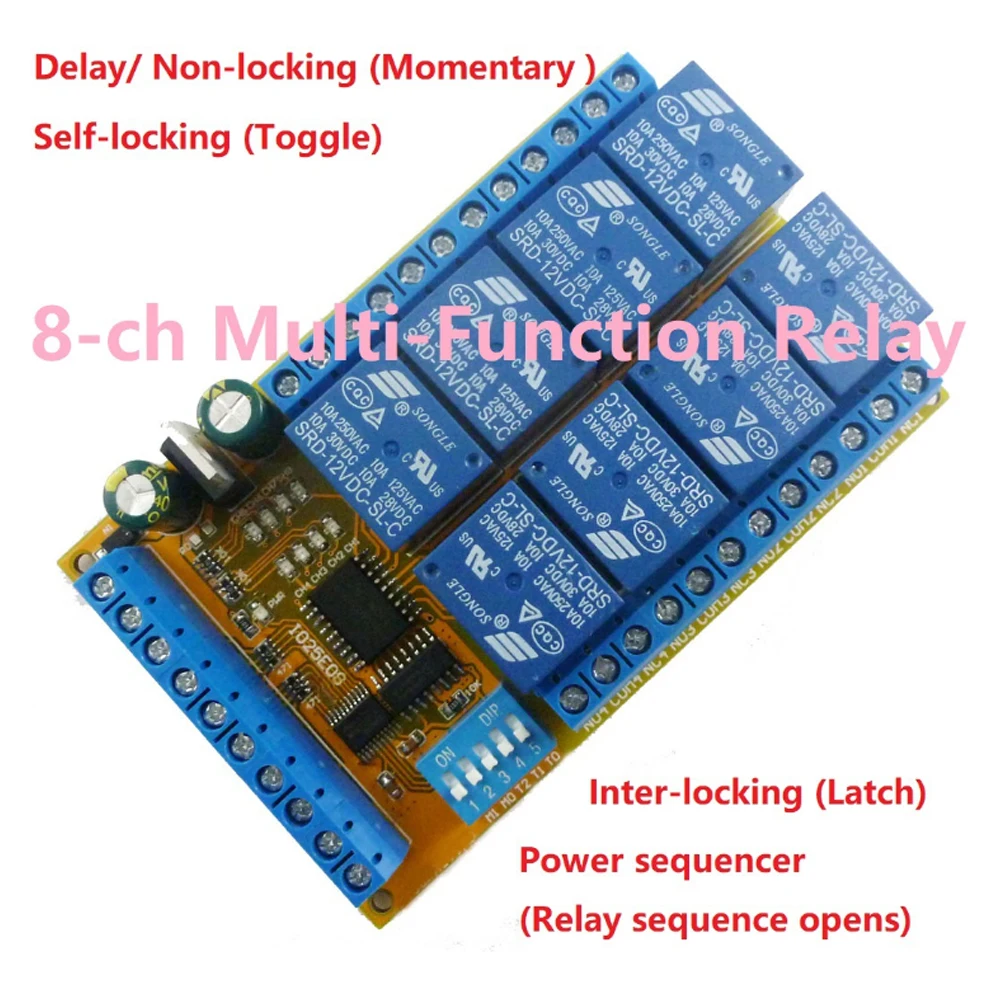

4 modos funcionais: atraso (avançar); travamento automático; intertravamento; sequenciador de energia (quando a energia é ligada, os relés são abertos em sequência)

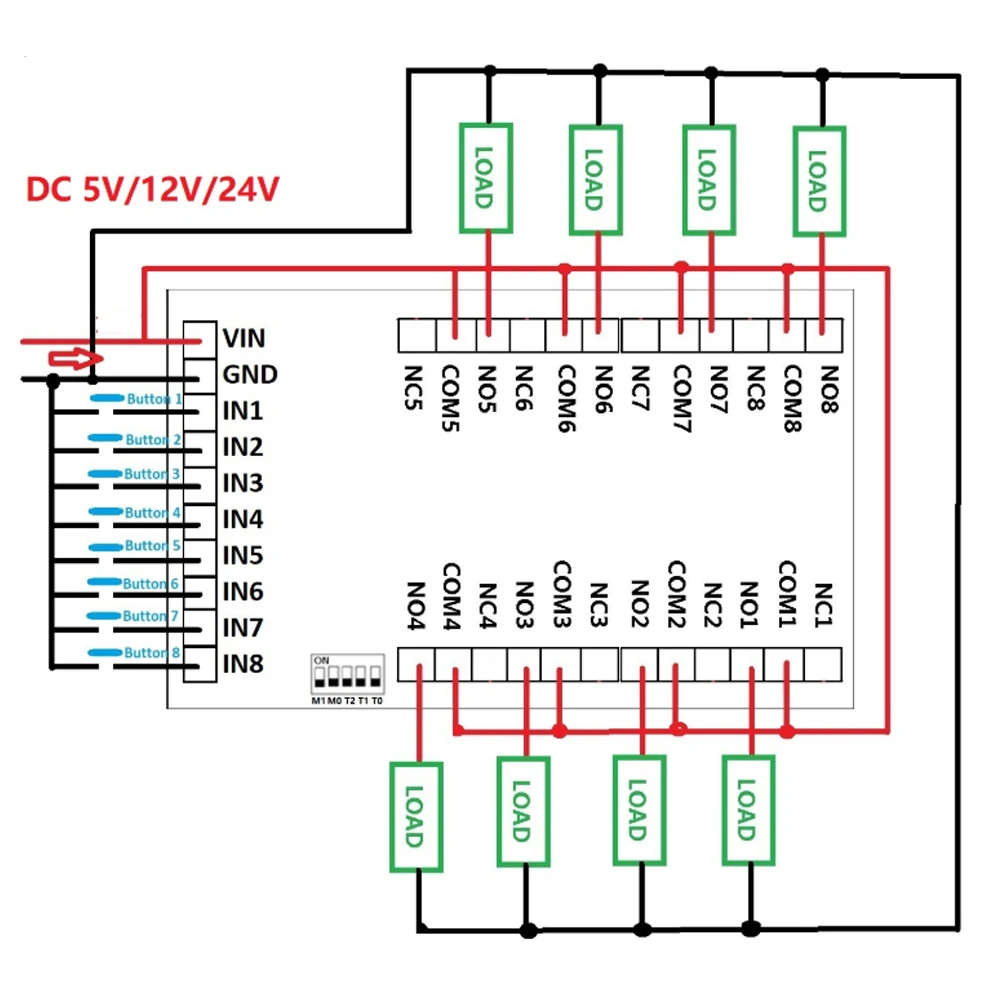

Baixo disparador do pulso (conecte o botão do disparador à terra da fonte de alimentação ou controle pelo baixo nível do porto do IO de MCU)

O modo de função e o tempo de atraso são selecionados pelo seletor na placa

Lista do pacote

Módulo do relé 1 *
