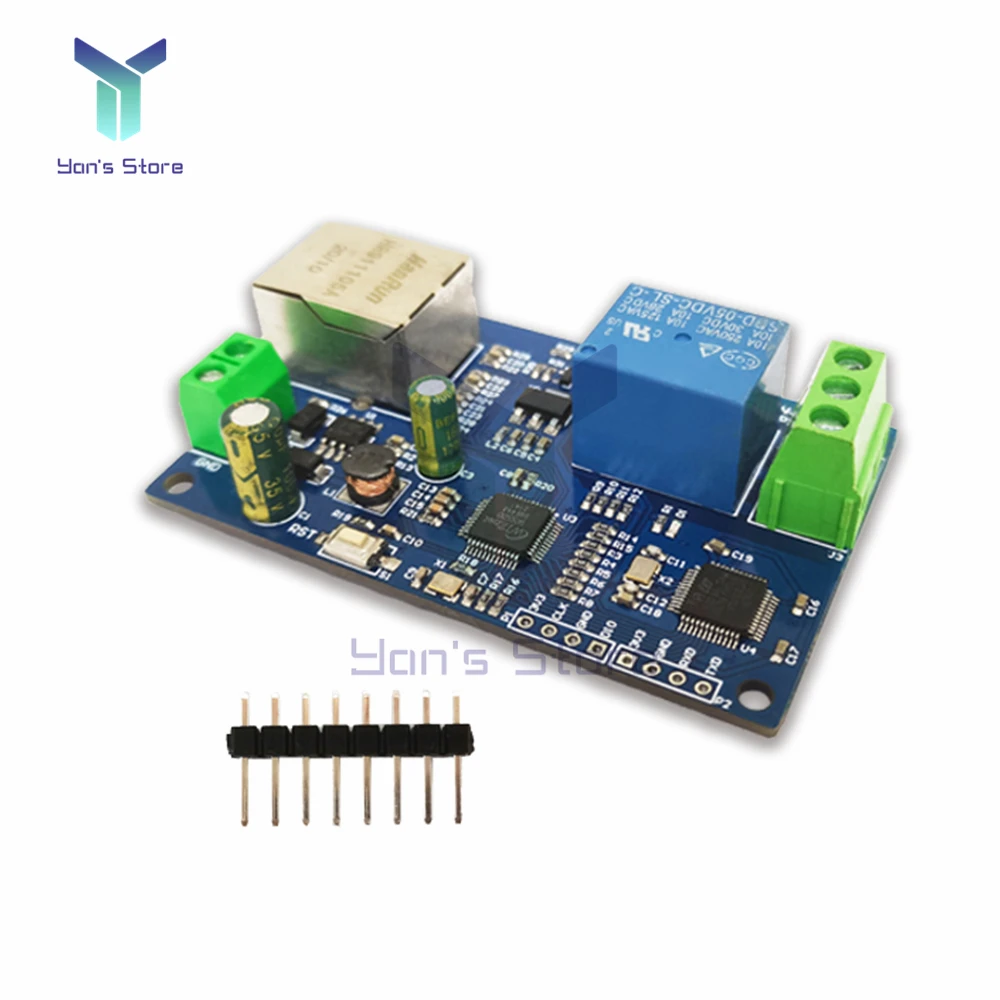

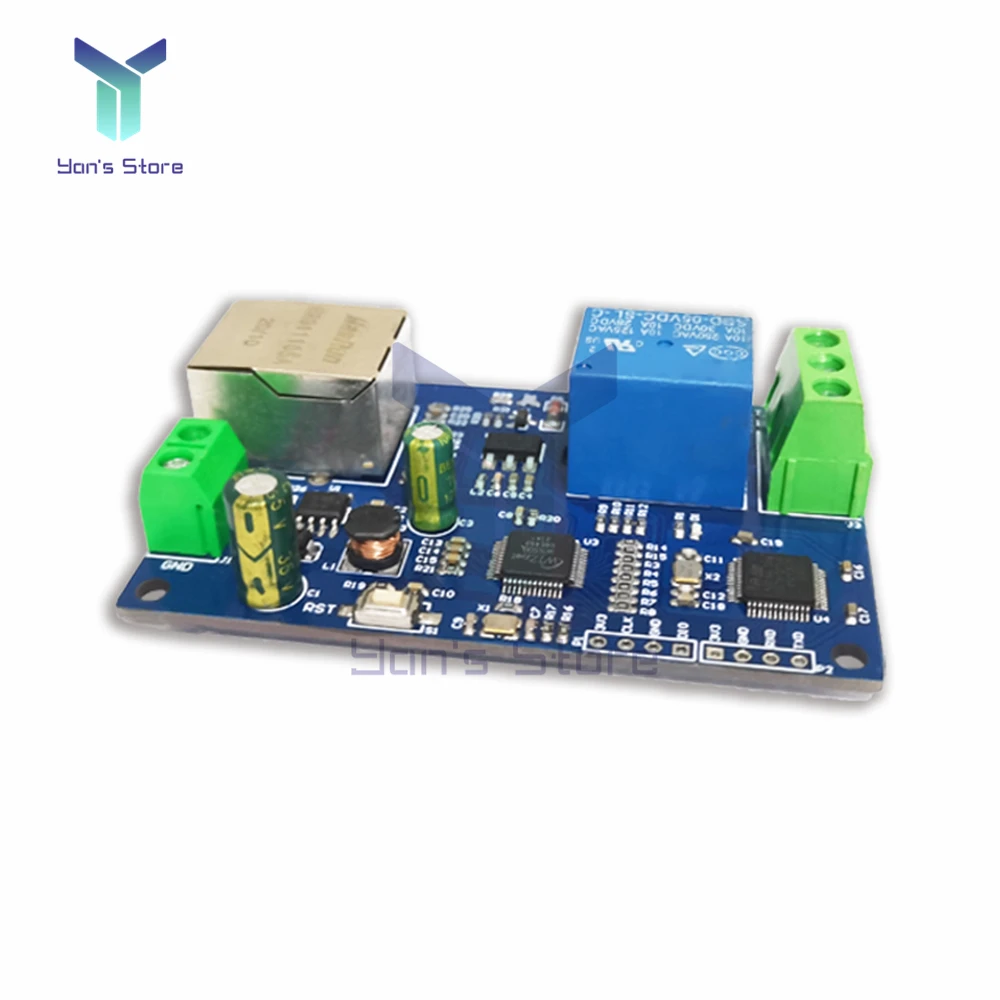

Módulo de Relé de Rede Única Modbus Rtu Mcu de 32 Bits Stm32f103c6t6 Protocolo Tcp ip W5500 Integrado Controle Lan Ethernet Saída Way

1. Toys e Sports

Características:

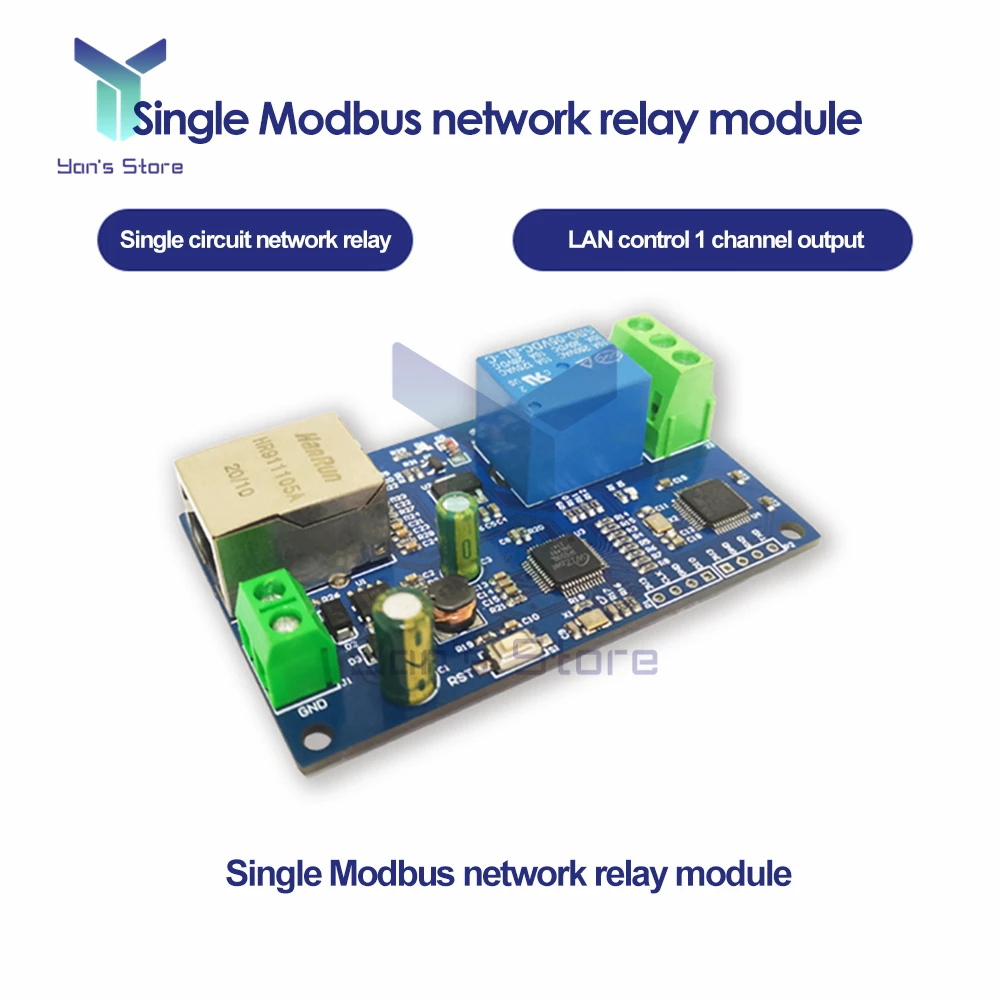

O módulo de retransmissão de rede Modbus único é equipado com chip de rede TCP/IP de 32 bits MCU e W5500 hardware completo.

MCU depuração interface é reservada para apoiar o desenvolvimento secundário.

O protocolo de comunicação padrão MODBUSRTU pode ser usado para controlar a saída de um relé na LAN, que pode ser usado nas ocasiões de controle de energia sob a rede com fio.

Com entrada anti proteção conexão reversa.

Com proteção do escapamento atual do diodo, o tempo de resposta é curto;

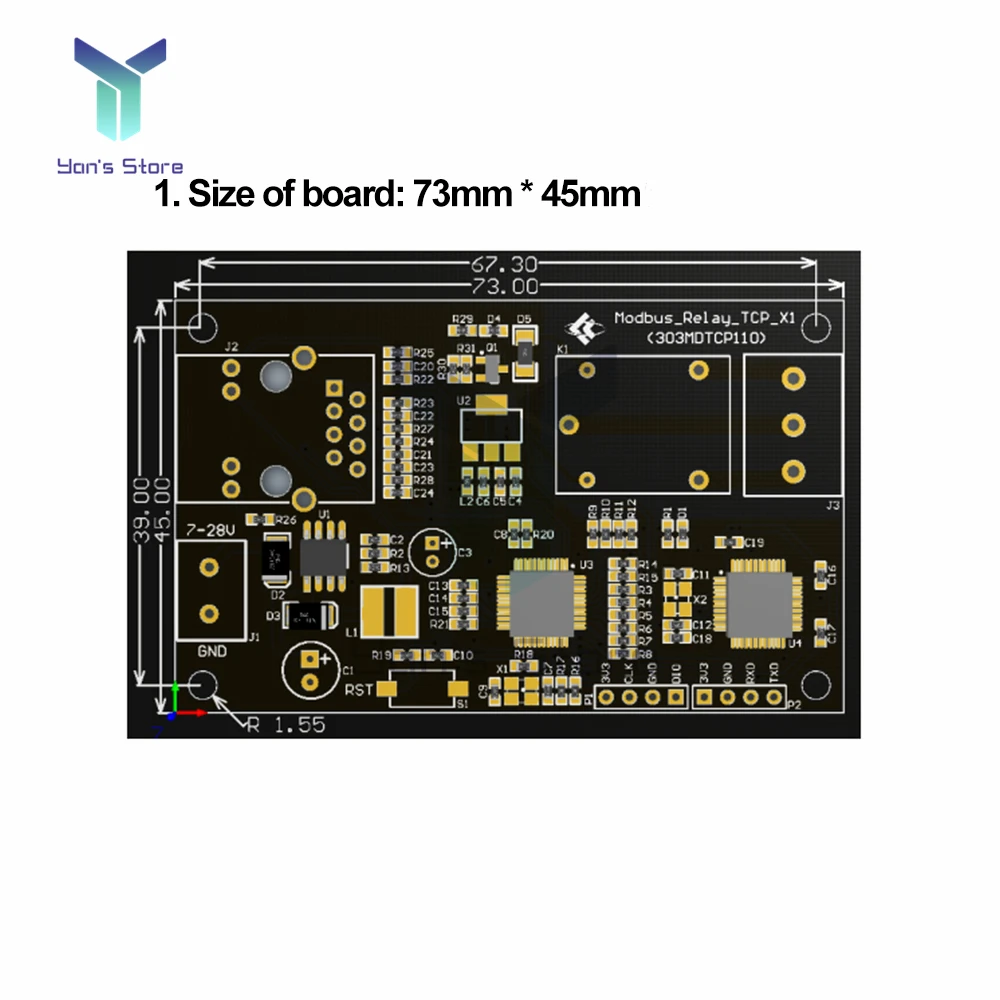

Parâmetros do produto

1. Microplaqueta 32bit madura e estável de MCU STM32F103C6T6 a bordo;

2. A placa W5500 completa hardware TCP/IP protocolo pilha Ethernet chip suporta 10/100M bps;

Protocolo 3. Communication: protocolo Modbus RTU padrão do apoio;

4. Como um servidor TCP, o dispositivo suporta a função DHCP do endereço IP e o número da porta é 5000;

5. O endereço IP do módulo pode ser visualizado através da porta serial. A comunicação UART baud rate é 115200;

6. Sinal de saída: o sinal do interruptor do relé, apoiando o manual, pisca fora e pisca fora modos. A base de atraso do flash off/flash off é 0.1S, e o máximo flash off/flash off time pode ser definido como 0xFFFF * 0.1S = 6553.5S;

7. Endereço do equipamento: escala 1-255, defeito 255, economia do apoio após a falha de energia;

8. O status do relé e o endereço do equipamento podem ser lidos usando o software/instruções;

Nove. A bordo de 1 circuito 5V, 10A/250V AC 10A/30V DC relé, que pode ser puxado por 100000 vezes continuamente, com proteção contra vazamento de corrente de diodo e curto tempo de resposta;

10. A bordo de alimentação e relé interruptor indicador;

Onze. A bordo MCU redefinir botão;

Doze. A porta serial UART e a porta ardente do programa SWD são reservadas para apoiar o desenvolvimento secundário;

Treze. Tensão de alimentação: DC7-28V, suportando 5.08mm terminal de alimentação, com entrada anti proteção de conexão reversa.

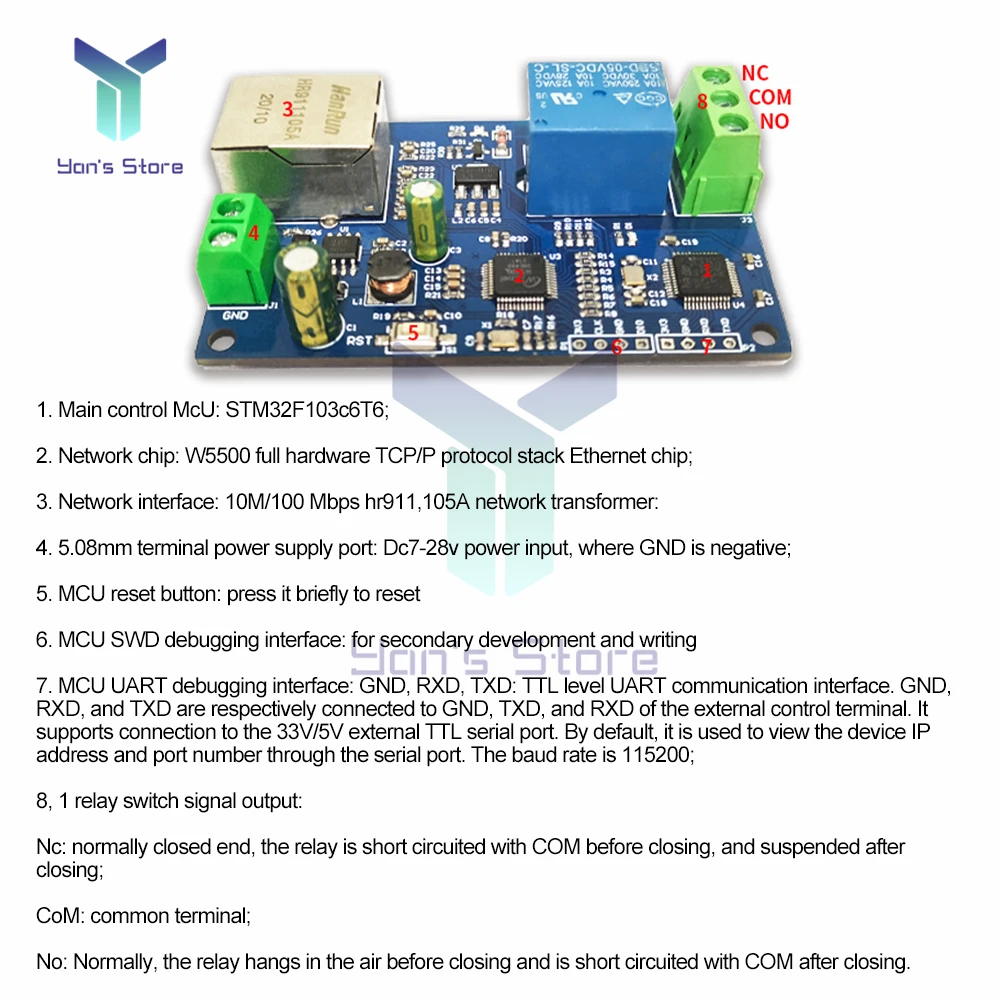

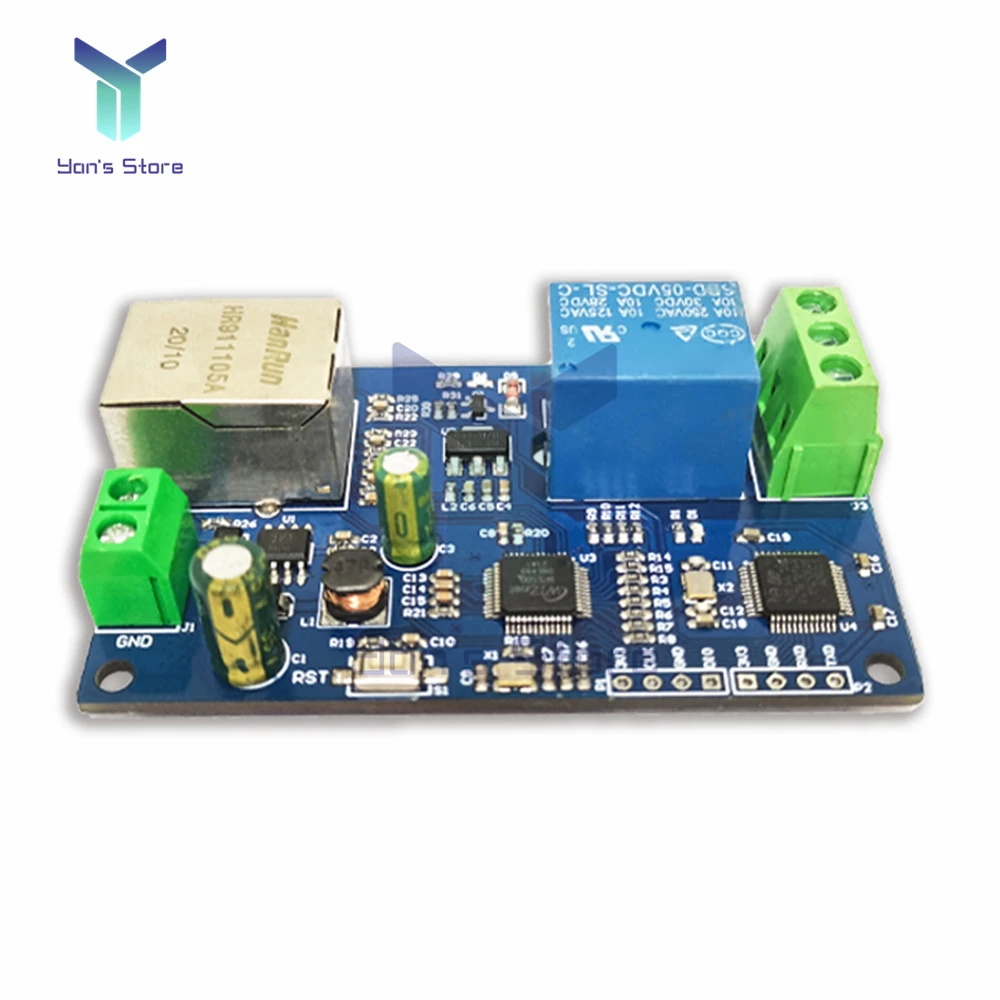

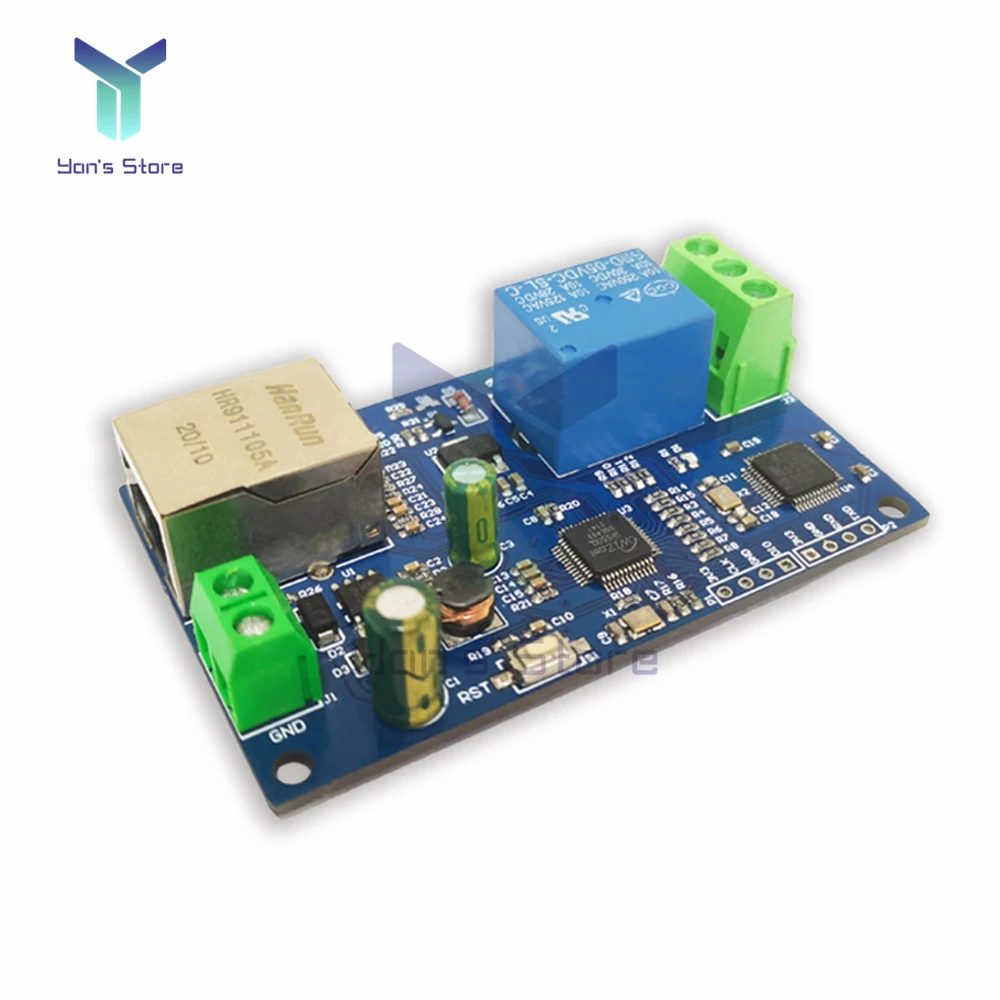

Interface introdução:

1. Controle principal MCU: STM32F103C6T6;

Chip 2. Network: W5500 hardware completo TCP/IP protocolo pilha Ethernet chip;

3. Interface de rede: 10M/100Mbps HR911105A rede transformador:

4. 5.08mm terminal power supply port: entrada de energia do DC7-28V, onde a terra é negativa;

5. MCU reset botão: pressione o botão reset brevemente;

6. MCU SWD depuração interface: para o desenvolvimento secundário e escrita;

7. MCU UART depuração interface: GND, RXD, TXD: TTL nível UART

As interfaces de comunicação, GND, RXD e TXD são conectadas respectivamente ao GND, TXD e RXD do terminal de controle externo. Eles suportam a conexão de portas seriais TTL externas 3.3V/5V. Por padrão, eles são usados para exibir o endereço IP e o número da porta do dispositivo através da porta serial. A taxa do baud é 115200;

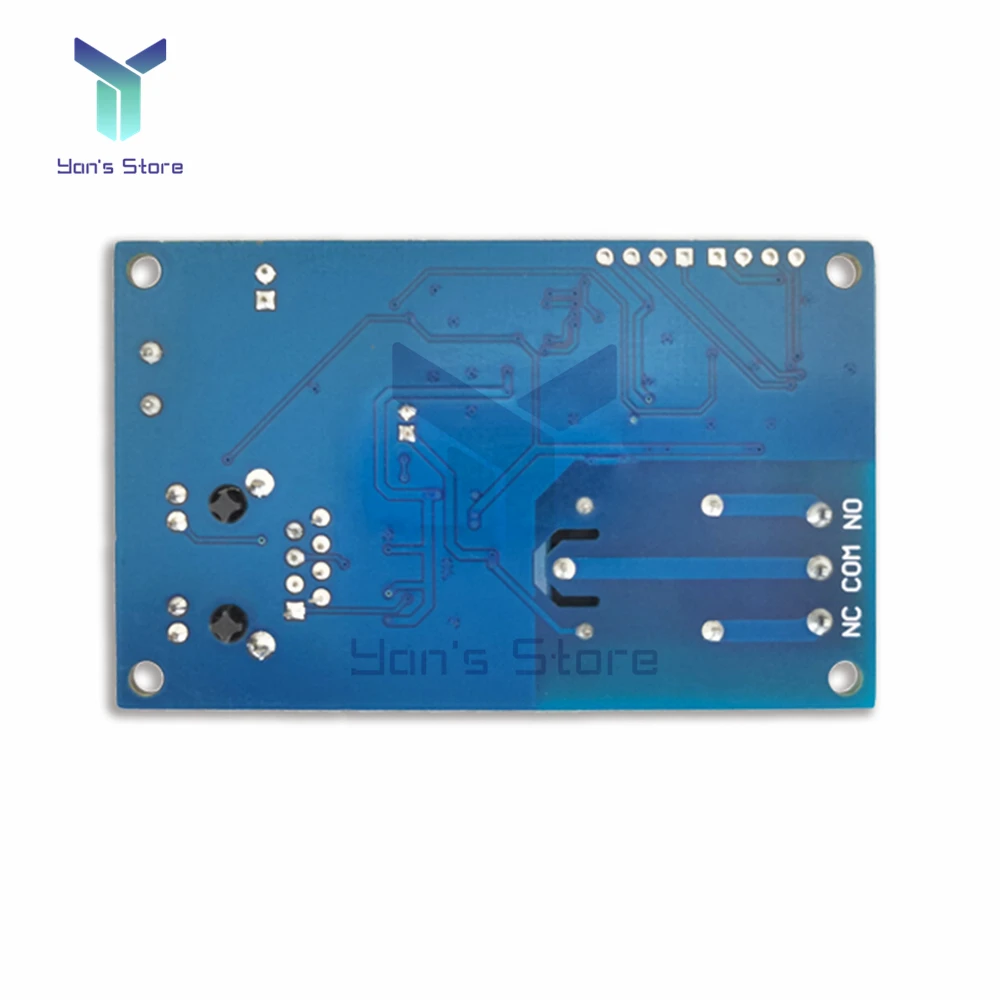

8,1 saída do sinal do interruptor do relé:

NC: extremidade normalmente fechada, o relé é curto-circuito com COM antes de fechar e suspenso após o fechamento;

COM: terminal comum;

NÃO: Normalmente aberto, o relé trava no ar antes de fechar e é curto-circuito com COM após o fechamento.

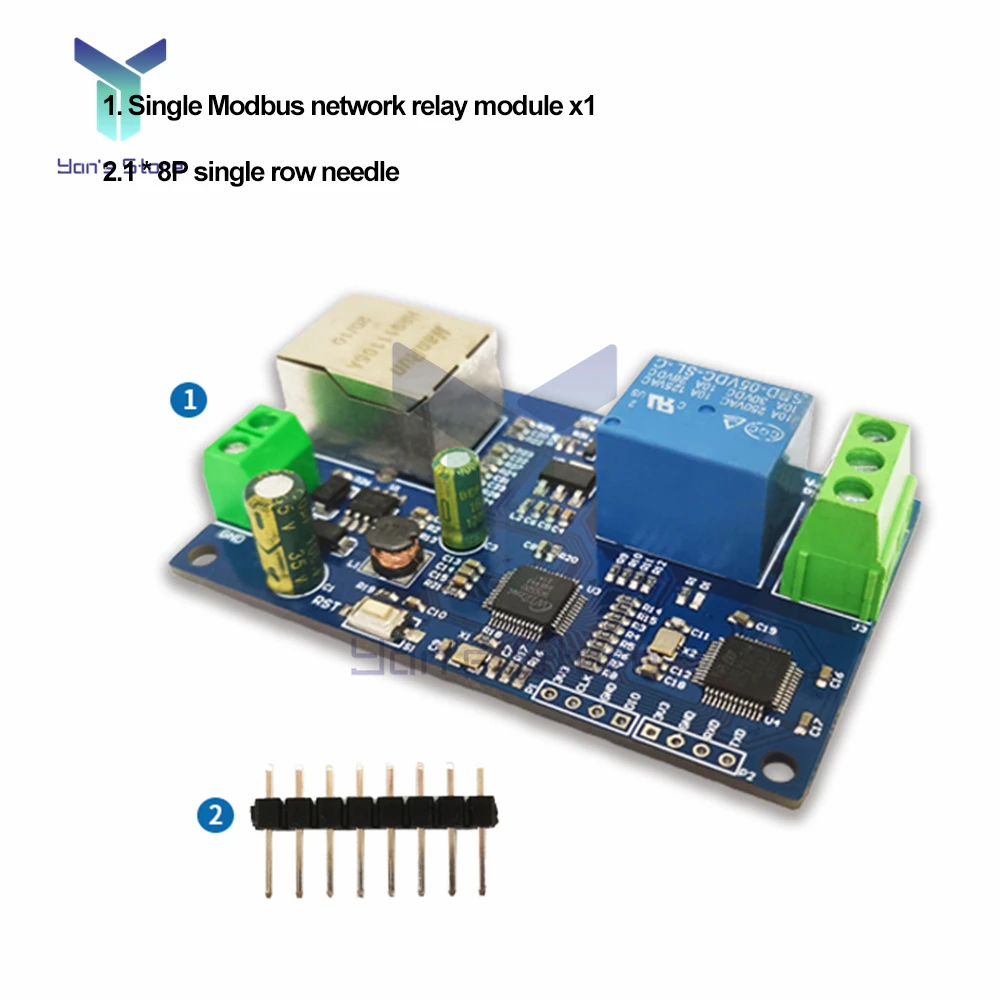

Lista do pacote

Módulo relé rede Modbus único x1

8P única linha pin x1
