1. Módulo de Relé de Tensão Detecção de – Shank Diameter : 6mm or 6.35mm

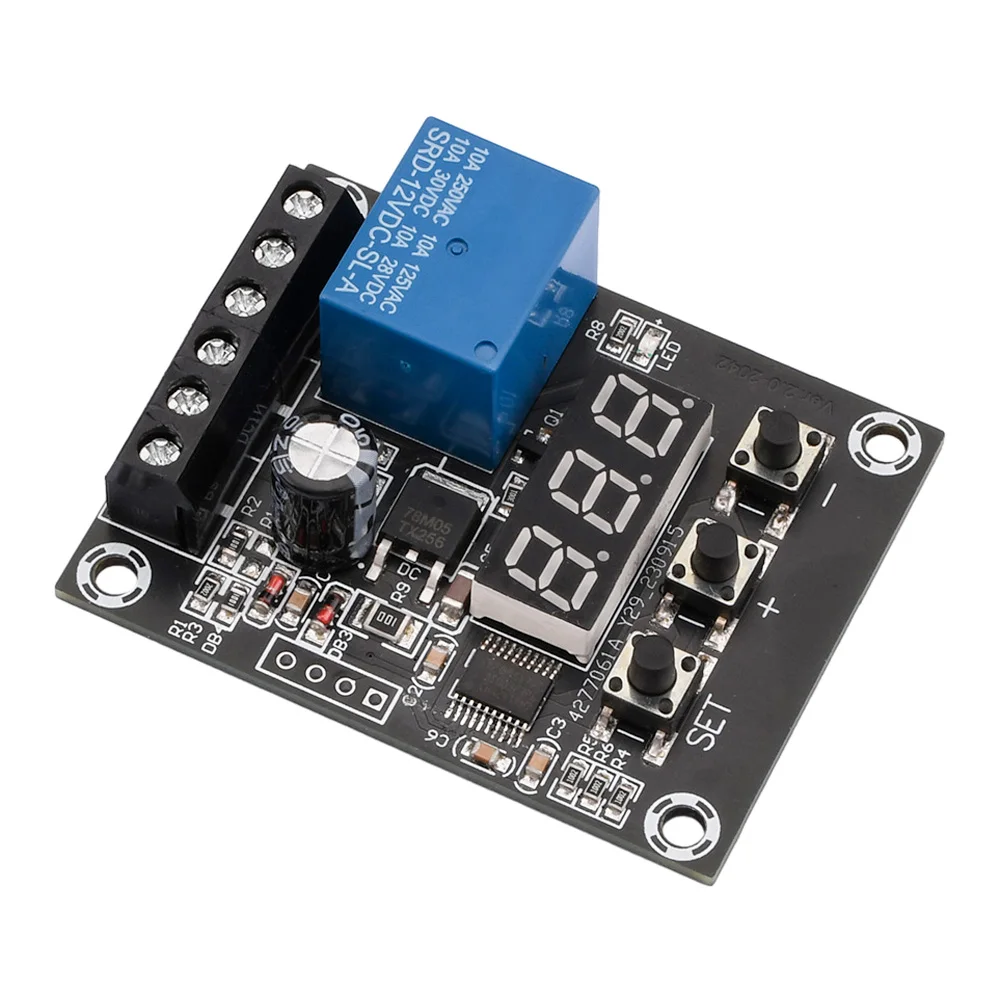

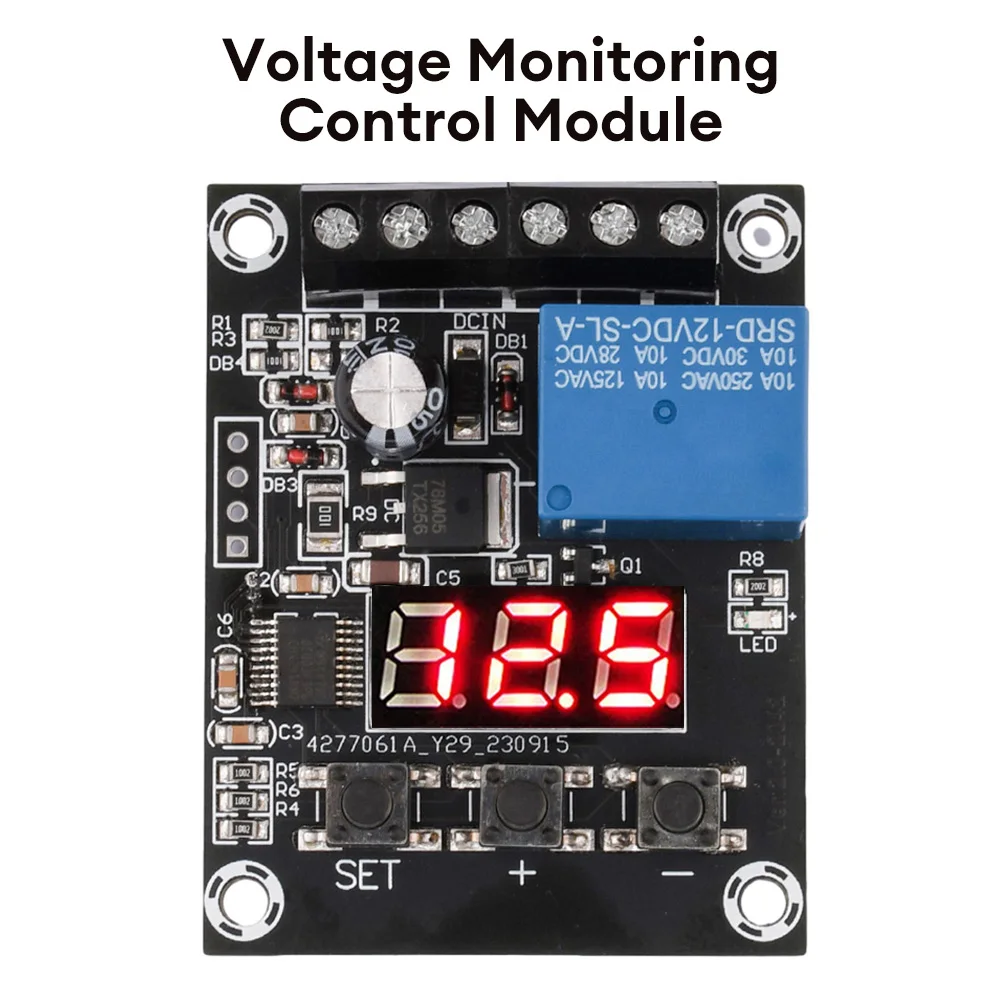

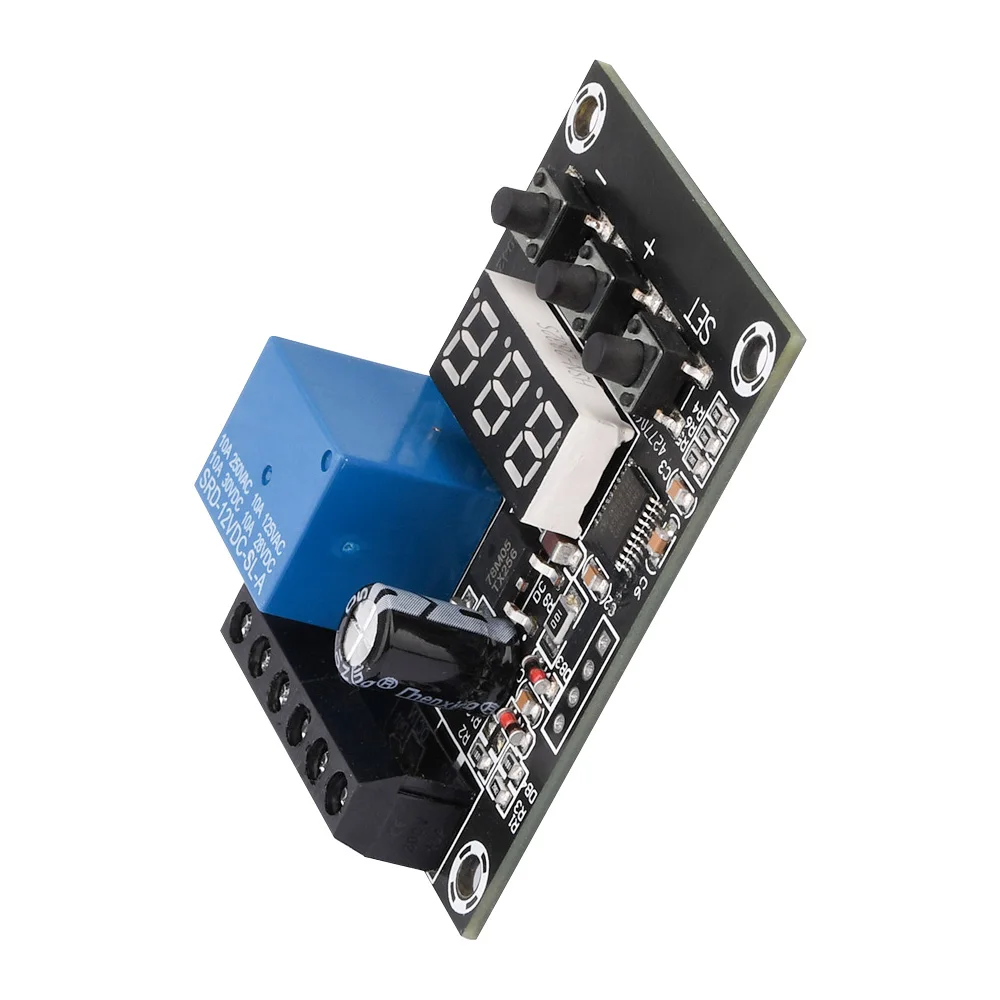

DC 7-9V 12V 24V Módulo de Relé de Tensão Superior Limite Inferior Controle de Detecção Desligar Sobre Tensão Proteção Volt Ajustável

Características:
1. Poderoso, com uma faixa de detecção de DC 0-99.9V e um mínimo de 0.1V ajustável;
2. Múltiplas funções de proteção, incluindo proteção de carga, proteção contra descarga, proteção contra sobretensão e proteção contra subtensão;
3. Pulso do ponto fixo, desempenho estável;
4. Compacto pequeno, função poderosa e controle de carga e descarga;
5. As especificações múltiplas estão disponíveis, com opções de 7-9V/12V/24V, que podem ser usadas com vários produtos da tensão.

Parâmetros:
Detecção tensão gama: 0-99.9V (mínimo 0.1V ajustável)

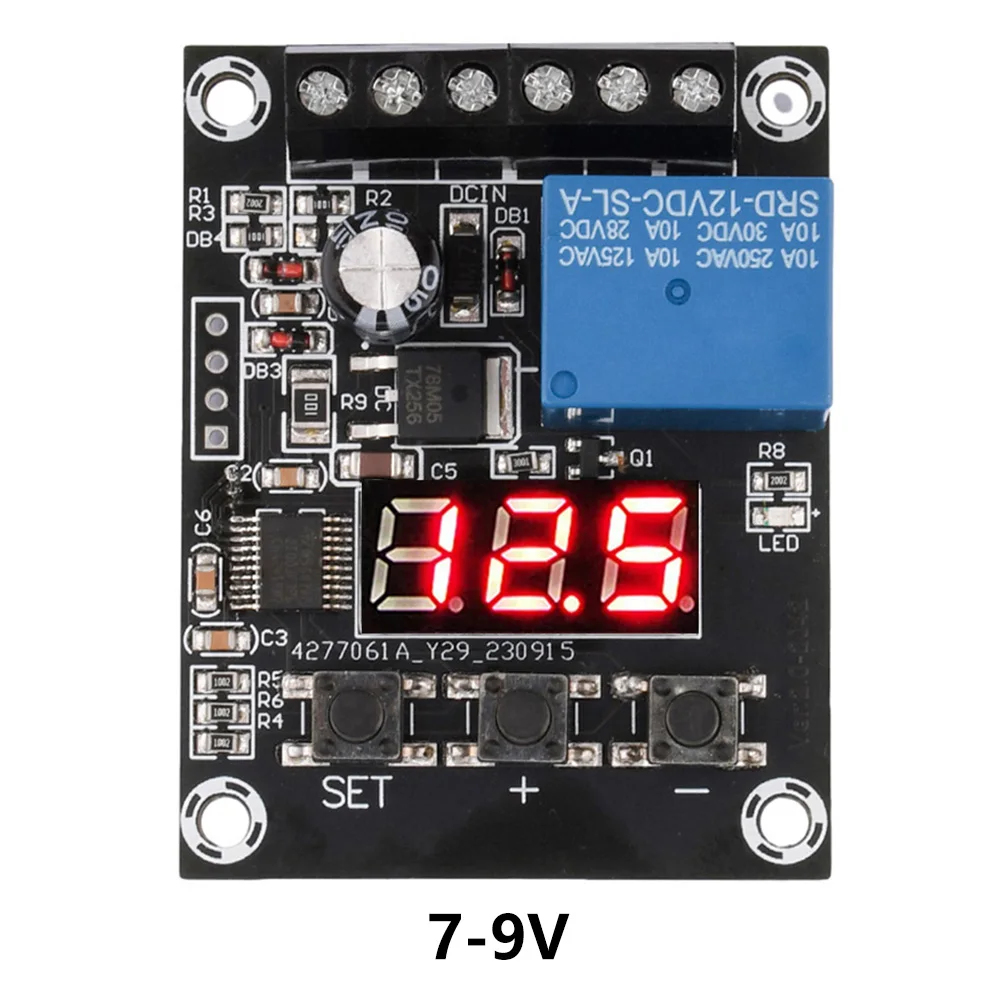

Tensão de funcionamento: DC 7-9V/12V/24V opcional
Corrente máxima do contato do relé: 12A (deixe por favor alguma margem para o uso)

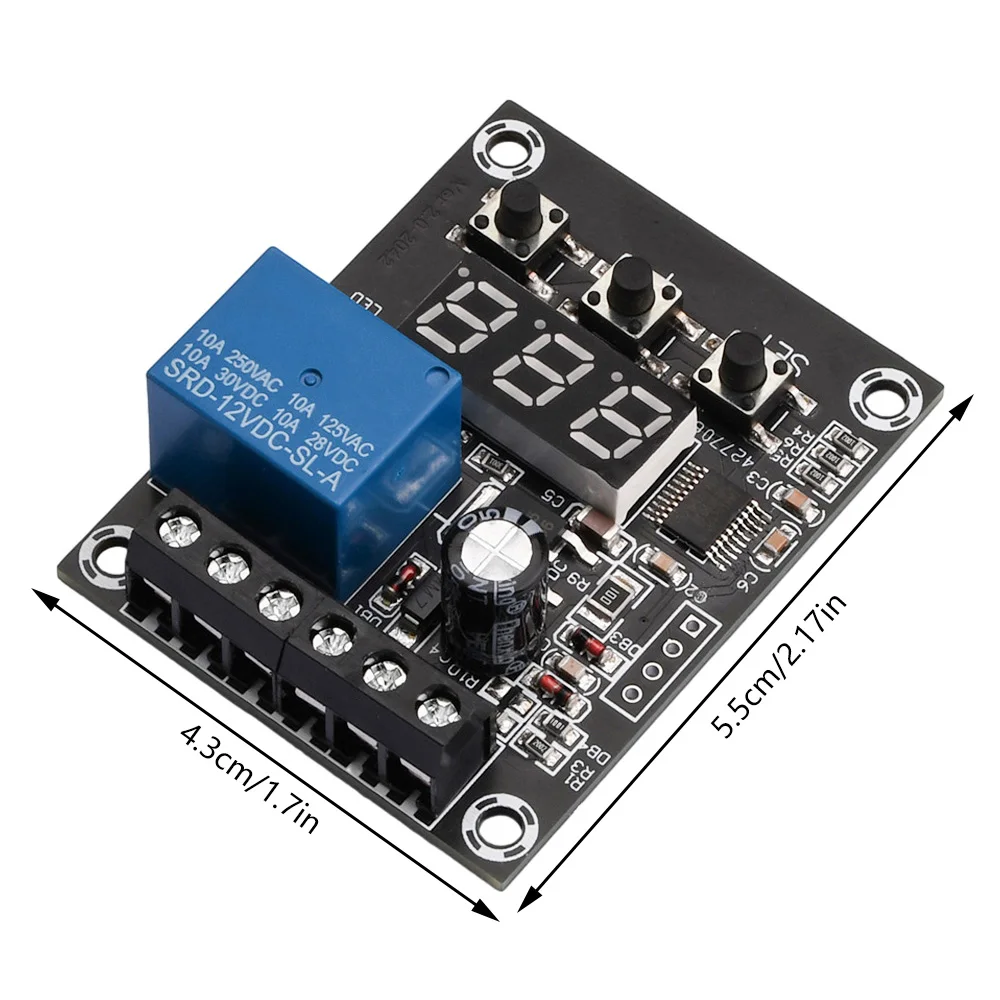

Tamanho do produto: 56mm * 44mm

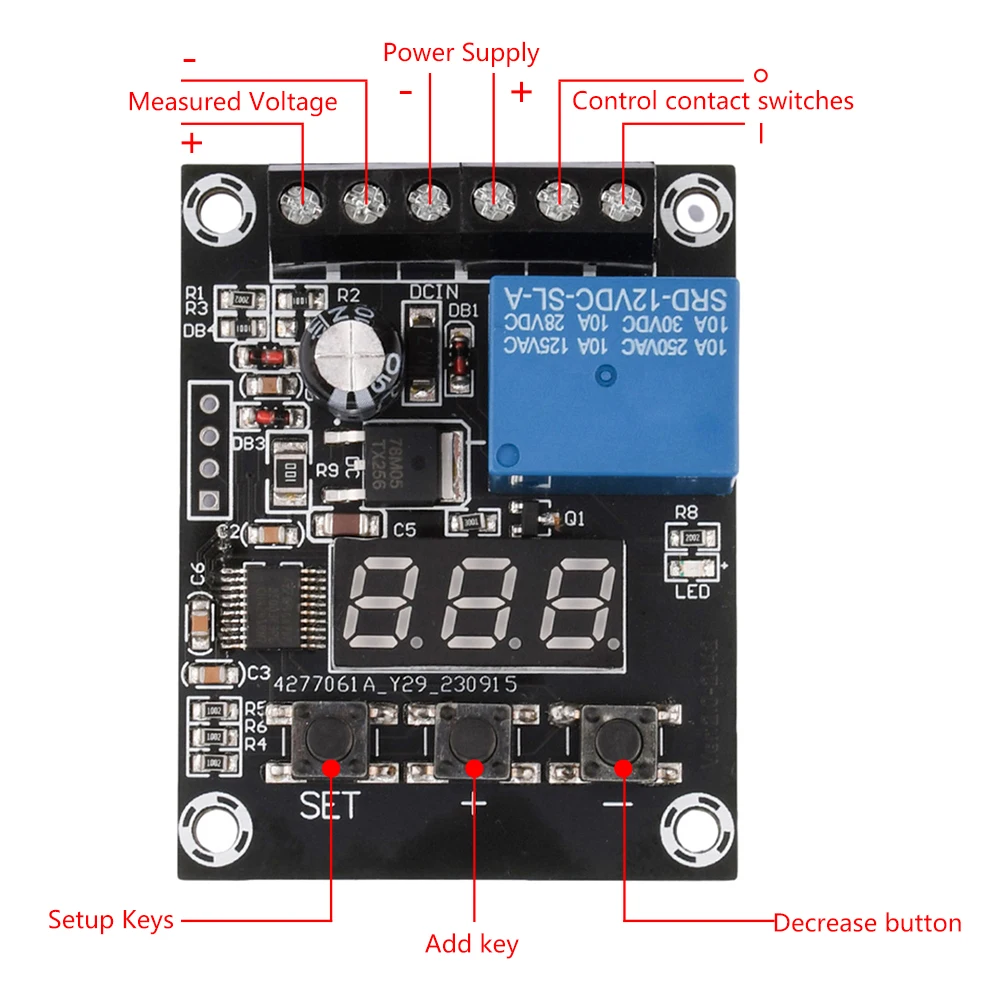

Introdução à operação:

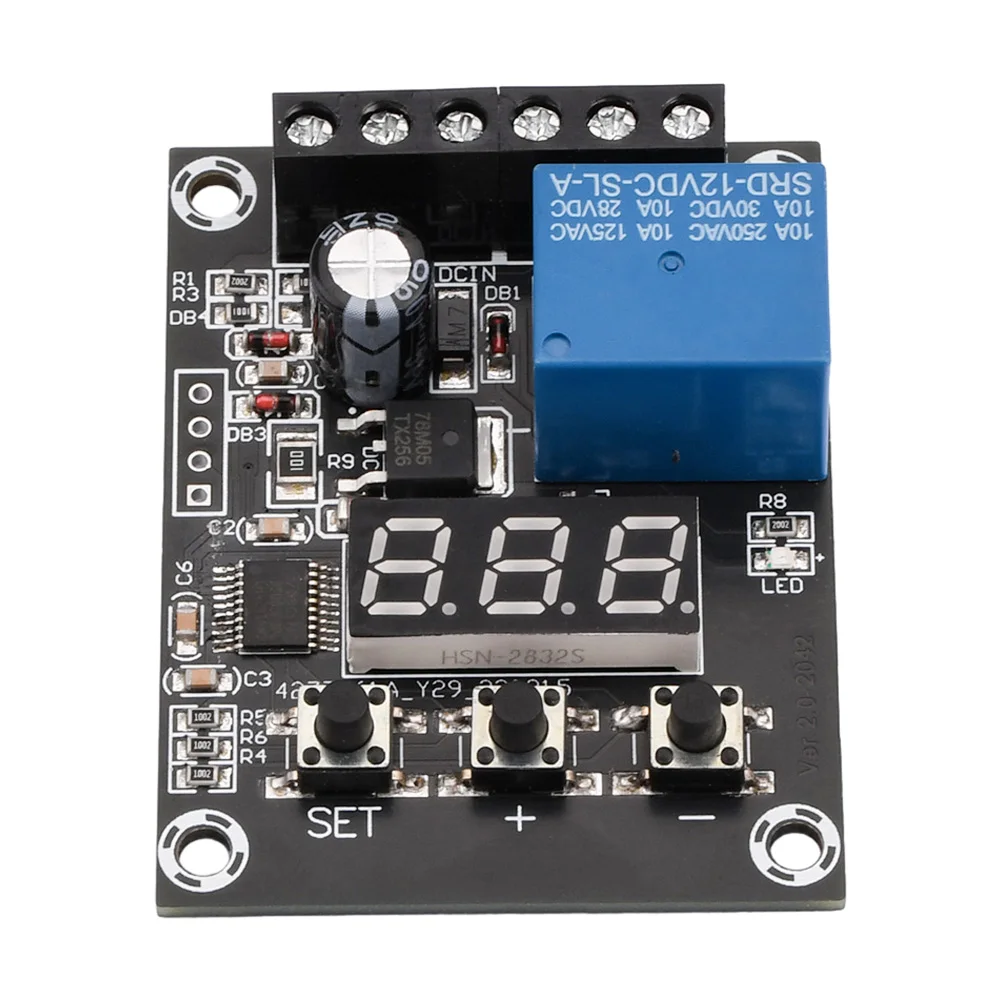

1. Em um estado não definido, pressione a tecla SET brevemente para percorrer o visor: Modo de trabalho-> Tensão do limite inferior-> Tensão do limite superior.
2. Em um estado sem configuração, pressione a tecla Changan SET por 2 segundos para inserir o estado de configuração do parâmetro; O visor mostra F01, pressione a tecla + para selecionar os parâmetros a serem definidos, como F01 (tensão do limite superior), F02 (tensão do limite mais baixo), modo de funcionamento F03, E F04 tensão calibração valor.
3. Após selecionar os parâmetros a serem definidos, pressione brevemente a tecla SET para inserir o estado de configuração do parâmetro. Pressione a tecla +-para ajustar. Quando a tensão do limite inferior for maior ou igual à tensão do limite superior, o visor exibirá um Err por 1 segundo, solicitando ao usuário. Quando a tensão do limite inferior for igual à tensão do limite superior, desligue a função de saída do relé.
4. Após definir os valores dos parâmetros, pressione brevemente a tecla SET para retornar à lista de parâmetros.
5. Depois de definir os parâmetros, pressione e segure SET por 2 segundos para sair e salvar os parâmetros.
6. Em um estado sem configuração, pressione e segure as teclas SET e + por 2 segundos para restaurar as configurações de fábrica.
7. Pressione e desligue ou ligue o tubo de Nixie para exibir o modo de economia de energia

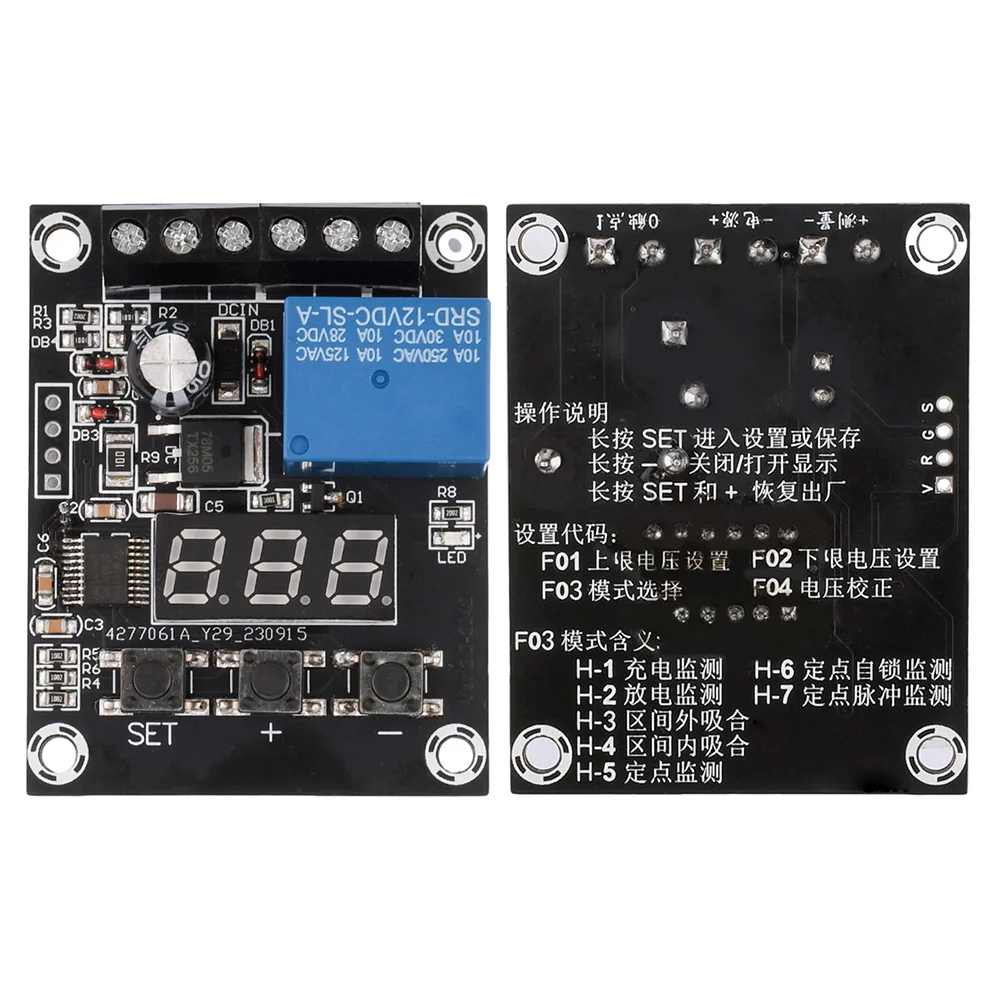

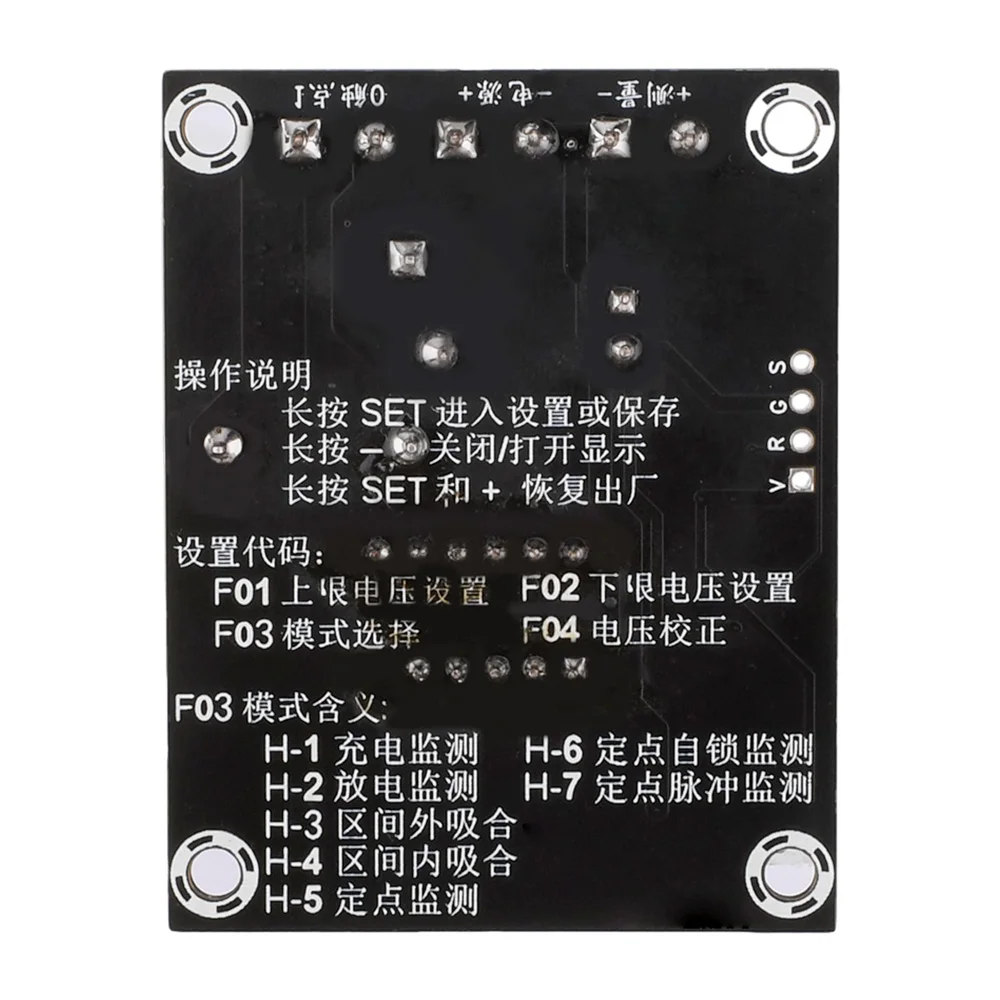

Explicação das configurações:
F03 trabalhando modo não definido
Pressione e comprido SET para selecionar o modo de trabalho F03, + e-para selecionar a função desejada, então pressione e comprido SET para salvar e sair
Note por favor que antes de ajustar este parâmetro, ajuste por favor a tensão superior e mais baixa como necessário
H-1, monitoramento de carga: Quando a tensão de monitoramento é menor que a tensão do limite inferior, o relé é engatado e quando a tensão é maior que a tensão do limite superior, ela é desconectada
H-2, monitoramento de descarga: Quando a tensão de monitoramento é maior que a tensão do limite superior, o relé é fechado e quando a tensão é menor que a tensão do limite inferior, ela é desconectada
Quando a tensão de monitoramento está entre a tensão do limite superior e a tensão do limite inferior, o relé se desconecta quando o intervalo H-3 está fechado, e o relé em outros estados é fechado quando a tensão de monitoramento está entre a tensão do limite superior e a tensão do limite inferior
Quando a tensão de monitoramento está entre a tensão do limite superior e a tensão do limite inferior, o relé puxará e desconectará em outros estados dentro da faixa H-4
Monitoramento do ponto fixo do H-5: Quando a tensão da monitoração é mais alta do que a tensão do limite mais baixo, o relé é acoplado, e quando a tensão da monitoração é mais baixa do que a tensão do limite mais baixo, o relé é desconectado
Monitoramento de travamento automático do ponto fixo do H-6: Quando a tensão de monitoramento é mais alta do que a tensão do limite inferior, o relé permanecerá sempre acoplado até que a intervenção manual ou a falta de energia ocorram
H-7 monitoramento de pulso de ponto fixo Ao monitorar cada vez igual à tensão de limite inferior (± 0,1 V), o relé emite um sinal de jog
O modo de calibração F04 não está no estado definido, pressione longamente a tecla SET para entrar, +-selecione
O padrão é 0 erro. Se você precisar ajustá-lo conforme necessário,
Por exemplo, se a tensão de entrada real for 12.5V e o módulo exibir 12.4V, o erro pode ser corrigido aqui para 0.1V, o que significa 12.4 + 0.1 = 12.5
Por exemplo, se a tensão de entrada real for 12,5 V e o módulo exibir 12,6 V, o erro pode ser corrigido aqui para-0,1 V, o que significa 12,6-0,1 = 12,5

Pacote inclui
Módulo 1X
