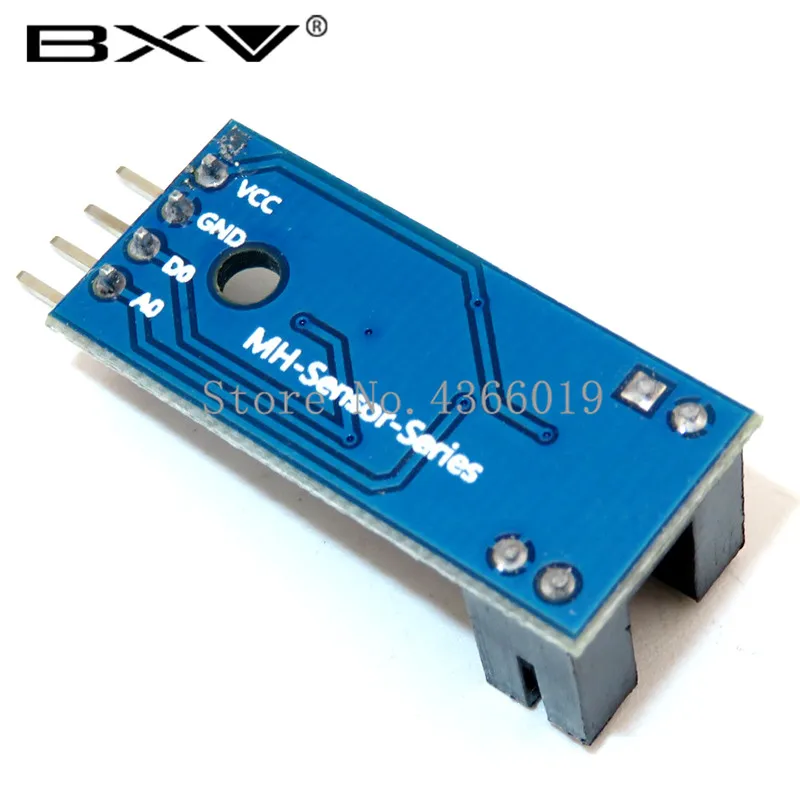

Módulo de Sensor de Velocidade Tacho Módulo de Contador do Toacoplador tipo Tacho para Kit Faça Você Mesmo com 100 Peças Reguladores de tensão/estabilizadores

Descrever:

• Módulo para uso:
• 1. entalhe do módulo desobstruído, módulo de condução do tubo do receptor fazer a saída baixa, quando bloqueado, fazer a saída alta;
• 2, fazer interface de saída pode ser conectado diretamente à porta io do microcontrolador, se o sensor com barreiras, tais como a velocidade do motor pode ser detectada com o codificador do motor.
• 2. do módulo pode ser conectado a relés, interruptores de limite e outra composição funcional, e para ser conectado com o módulo de campainha ativa, consistindo em alarme.

Matéria:

• 1, o uso do sensor importado do acoplador do sulco, largura do entalhe 5mm.
• 2, saída da lâmpada indicadora de status alta, saída de luzes baixas.
• 3, bloco, saída alta; nenhum abrigo, saída baixa.
• 4, o sinal de saída do comparador limpo, boa forma de onda, capacidade de condução, do que 15ma.
• 5, a tensão de funcionamento de 3.3v-5v
• 6, o formato de saída: saída de comutação digital (0 e 1)
• 7, uns furos fixos do parafuso para a instalação fácil
• 8, tamanho pequeno da placa do pwb: 3.2cm x 1.4cm
• 9, usando um comparador de tensão larga lm393
• Produto instruções de cablagem:
• 1, fonte de alimentação positiva 3.3-5v de vcc
• 2, fonte de alimentação gnd é negativo
• 3, fazer saída de sinal de comutação ttl
• 4, ao este módulo não funciona

Incluem:

Módulo infravermelho do sensor da velocidade de 4 pinos dos pces 100

1. Reguladores de Tensãoestabilizadores – Número do Modelo : Velocidade Sensor Module
