Módulo de Transceptor Porta Serial sem Fio rf 2.4g pa Antena Ipex Uart Ttl Rs232 Tb394 Peças 20db
Original price was: R$ 211,13.R$ 200,57Current price is: R$ 200,57.
DÚVIDAS?
Envie um email para:
Inversores e Conversores
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Cutomizado | SIM |
| Número do Modelo | Tb394*2 |
| Tipo | Conversores Dc/dc |
| Nome da Marca | Eletechsup |
| Origem | CN (origem) |
Aplicações típicas:
2402-2482MHz ISM/SRD banda sistemas
Electrónica do consumidor
Controle Acesso, Atendimento Logística
Móveis Inteligentes
Roberto
Sensor Wireless
Casa inteligente
Nome do produto 2x 20DB Porta Serial Sem Fio Módulo Transceptor RF 2.4G PA Antena IPEX UART TTL RS232 para Ardiuno Raspberry pi UNO MEGA2560 DUE
Lista de embalagem

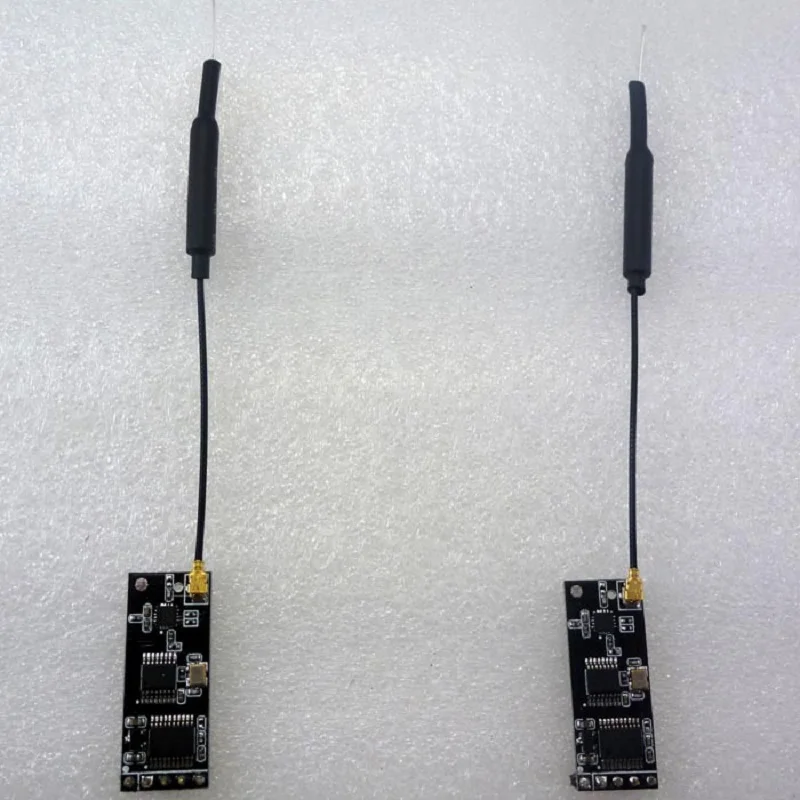

Módulo sem fio do transceptor 2 pcs 2.4G RS232 (alavanca TTL)
Antena 2 pcs 2.4G IPEX
1. Tb394 * 2 Pces 20db Módulo de
Resumo:
O TB387 é baseado no módulo de transmissão de dados transparente sem fio de 2,4 GHz.
Módulo suporta comandos AT mais básicos: taxa de transmissão, número ID, configurações de frequência e consultas; configurações de fábrica; informações versão.
Quando o módulo está no módulo AT, os usuários podem usar a porta serial para emitir comandos AT para definir os parâmetros do módulo.
Quando o módulo está no modo de transferência de dados transparente, o usuário transmite dados, módulo de dados do número do quadro, adiciona o rowcount empacotado, e transmite então automaticamente, na escala segura, o módulo retransmitirá automaticamente os dados para garantir a transmissão bem-sucedida.
Parâmetro do desempenho:
Tensão de funcionamento: 3.3V-5.5V;
Relação RS232 (nível 3.3V/5V TTL)
Freqüência gama: 2402 ~ 2482MHz
Transmita o poder: 20dBm(100mw);
Sensibilidade do receptor: -87dBm;
Temperatura operacional: -40 ~ + 85 ° c;
Transmissão transparente modo baud rate:
2400,4800, 9600 (Predefinição) ,14400,19200,38400,57600,115200,12800,25600
No modo configurado baud rate correção é: 9600;
Terra aberta Transmissão distância: 400M
Pinagem:
1, VDD:3.3V ou 5V de alimentação;
2, terra: terra do poder;
3, TXD: saída da porta serial, Ardiuno ou USB para porta serial RXD;
4, RXD: entrada da porta serial, Ardiuno ou USB para porta serial TXD;
5, CMD: Digite o PIN NO modo, baixo nível ativo;
Em Comandos Data Sheet: Por favor contacte o vendedor na mensagem ebay;
2. Cheap Inversores e Conversores
3. Inversores e Conversores
Exemplo do aplicativo:
Comunicação sem fio entre Ardiuno e PC (Também aplicação com outro nível 3.3V/5V MCU, por exemplo: Raspberry pi FPGA CPLD STM32 C8051 PIC AVR MSP430)
Para este Aplicações você também precisa:
1: USB para cabo ttl;
2: Ardiuno UNO/MEGA2560/DUE (nós não vendemos qualquer placa ARDIUNO, por favor compre o original genuíno)
ARDIUNO IDE dados seriais Transceiver:
4. Tb394 * 2 Pces 20db Módulo de
Copie o seguinte código:
//———————————————————————-//
// Pin 13 tem um LED ligado na maioria das placas Ardiuno.
Int led = 13;
String comdata = ””;
Configuração vazia ()
{
// Inicializa o pino digital como uma saída.
PinMode (conduzido, SAÍDA);
Serial. começar (9600);
Serial.println (”Olá, eu sou Ardiuno!”);
}
// Transceptor dados serial
Laço vazio ()
{
While (Serial. disponível () > 0)
{
DigitalWrite (led, HIGH); // ligue o LED (HIGH é o nível de tensão)
Comdata + = char(Serial.read());
Atraso (2);
}
If (comdata. comprimento () > 0)
{
Serial.println(comdata);
Comdata = ””;
}
DigitalWrite (led, LOW); // desligue o LED, tornando a tensão BAIXA
}
//———————————————————————-//
