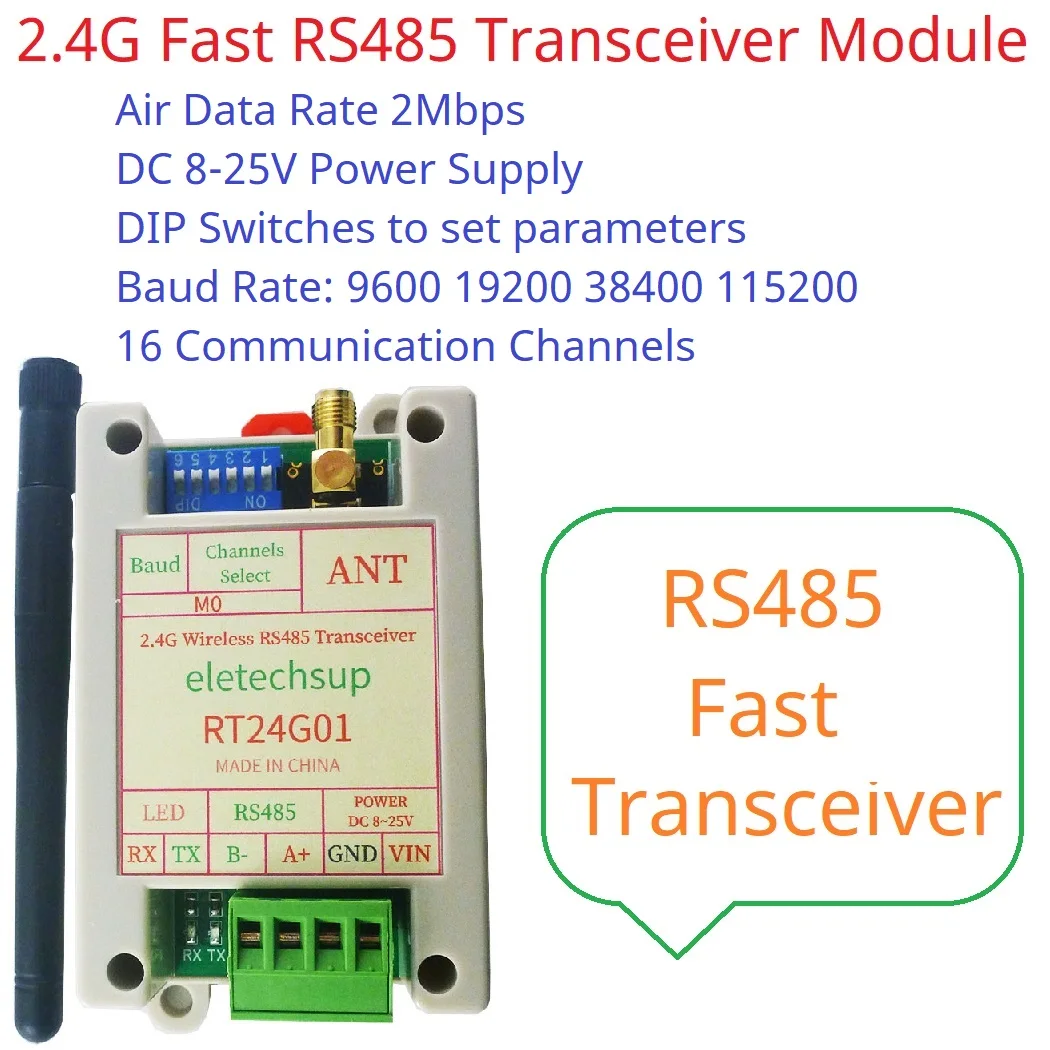

Módulo do Transceptor da Taxa de Dados do ar Modbus Rápido Rtu Interruptor do Mergulho do Trilho do Ruído 20 Din 2mbps 2.4g Faixa do Ism Rs485 dc 12v 24v Peças Peças

Descrição:

Tensão de alimentação: DC 8-25V (12V recomendado);
Trabalho atual: 22-70MA(DC 12V);
Taxa de transmissão: 9600/19200/38400/115200 , N, 8, 1;
Dados do ar Taxa 2Mbps
Frequência operacional sem fio: 2400MHz ~ 2520MHz, 16 canais, espaçamento de canal 8MHz, padrão 2400MHz;
Transmita o poder: 20dBm;
Recebendo sensibilidade: -82dBm.
Dados aéreos: 2Mbps;
Modo ACK: NACK;
Tamanho FIFO: 31 bytes;
Distância de transmissão sem fio: 300-400m (espaço aberto desobstruído)
Comunicação interface:RS485;

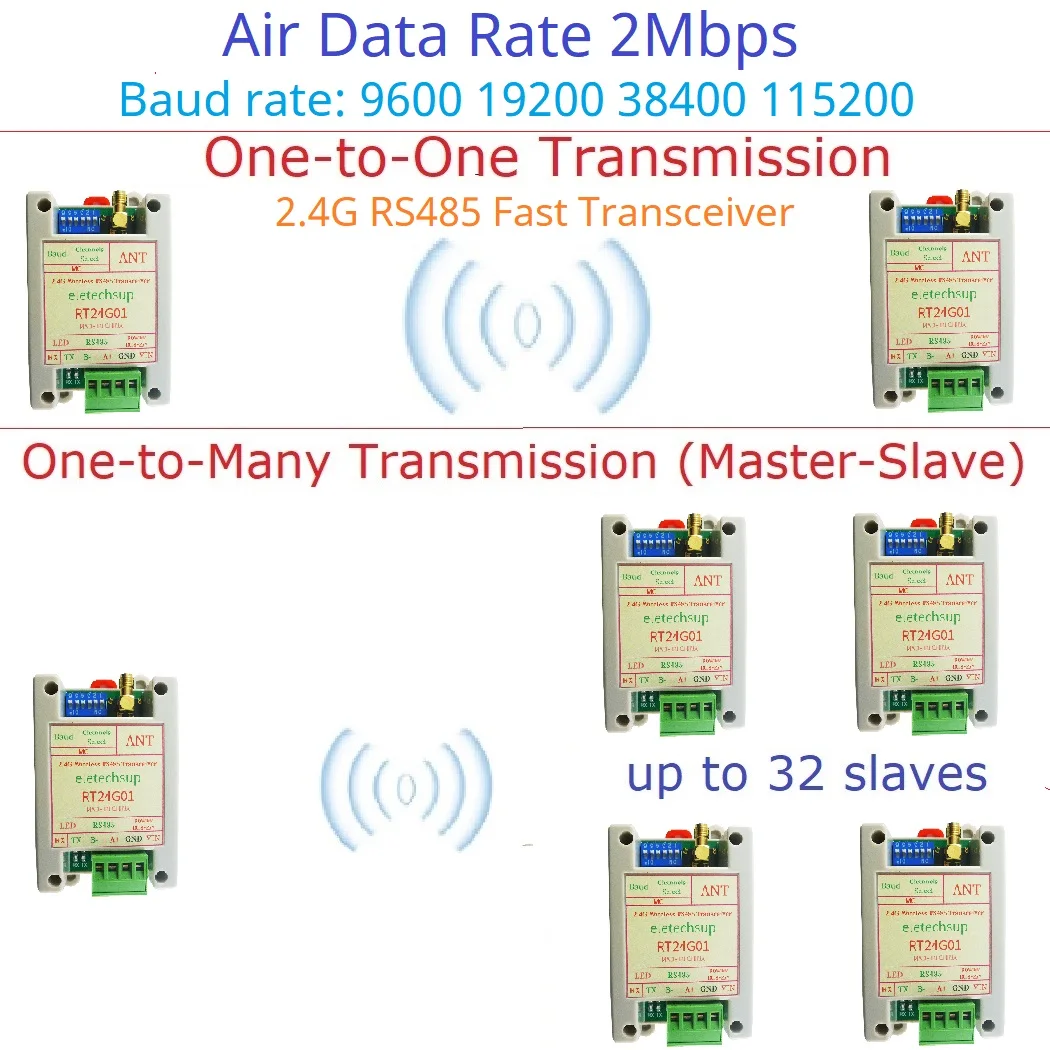

Método de conexão: um para um, repetidor, transmissão mestre-escravo;
Tamanho: 107x54x32 milímetros;
Peso: 74g.

Características:
1 2M taxa de transmissão sem fio que pode transmitir dados rapidamente.
2 interruptores DIP para definir parâmetros, fácil de usar
Fonte de alimentação 3 8-25V, apropriada para o equipamento de controle industrial tal como o PLC HMI
4 16 canais de comunicação para evitar a interferência do sinal WIFI

Resumo do produto:

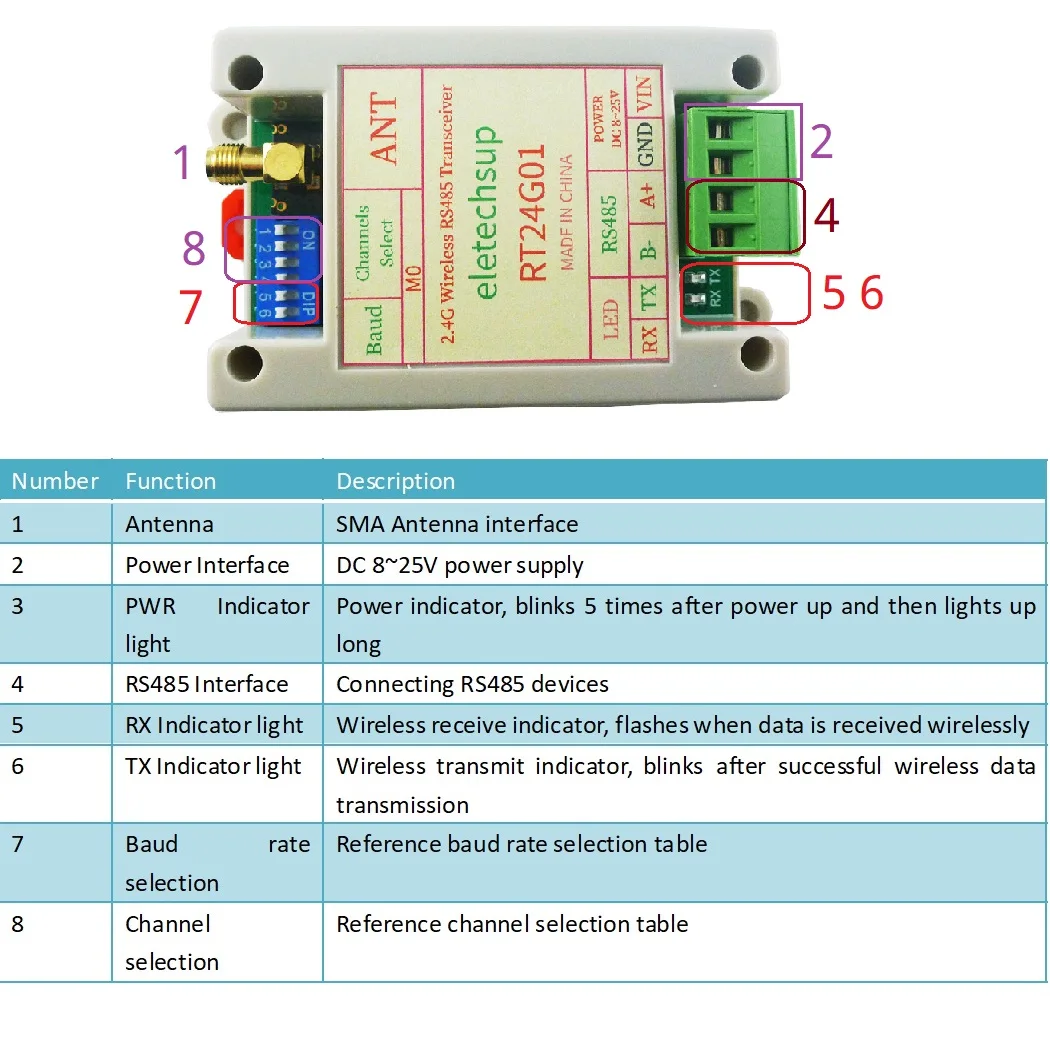

RT24G01 2.4G RS485 módulo de transmissão transparente sem fio, desenvolvido com base na faixa de freqüência 2.4G, pode converter o sinal de dados recebido por RS485 em um sinal sem fio, e pode se comunicar sem fio com o módulo de transmissão transparente sem fio na outra extremidade dentro de uma certa distância. Depois que o módulo de transmissão recebe o sinal sem fio, ele o converte em um sinal RS485 e o emite.
A taxa do ar alcança 2M, que podem rapidamente transmitir dados RS485.
Os usuários podem usar vários módulos de transmissão transparentes sem fio para transmissão de dados sem estabelecer muitas ou longas linhas de transmissão de sinal. Os módulos só precisam ser ligados e conectados a dispositivos RS485 para obter transmissão de dados mútua, o que facilita muito as operações remotas do usuário. O equipamento RS485, e impede eficazmente que a linha de sinal seja incapaz de transmitir dados devido à oxidação, à desconexão, ao contato deficiente, etc.

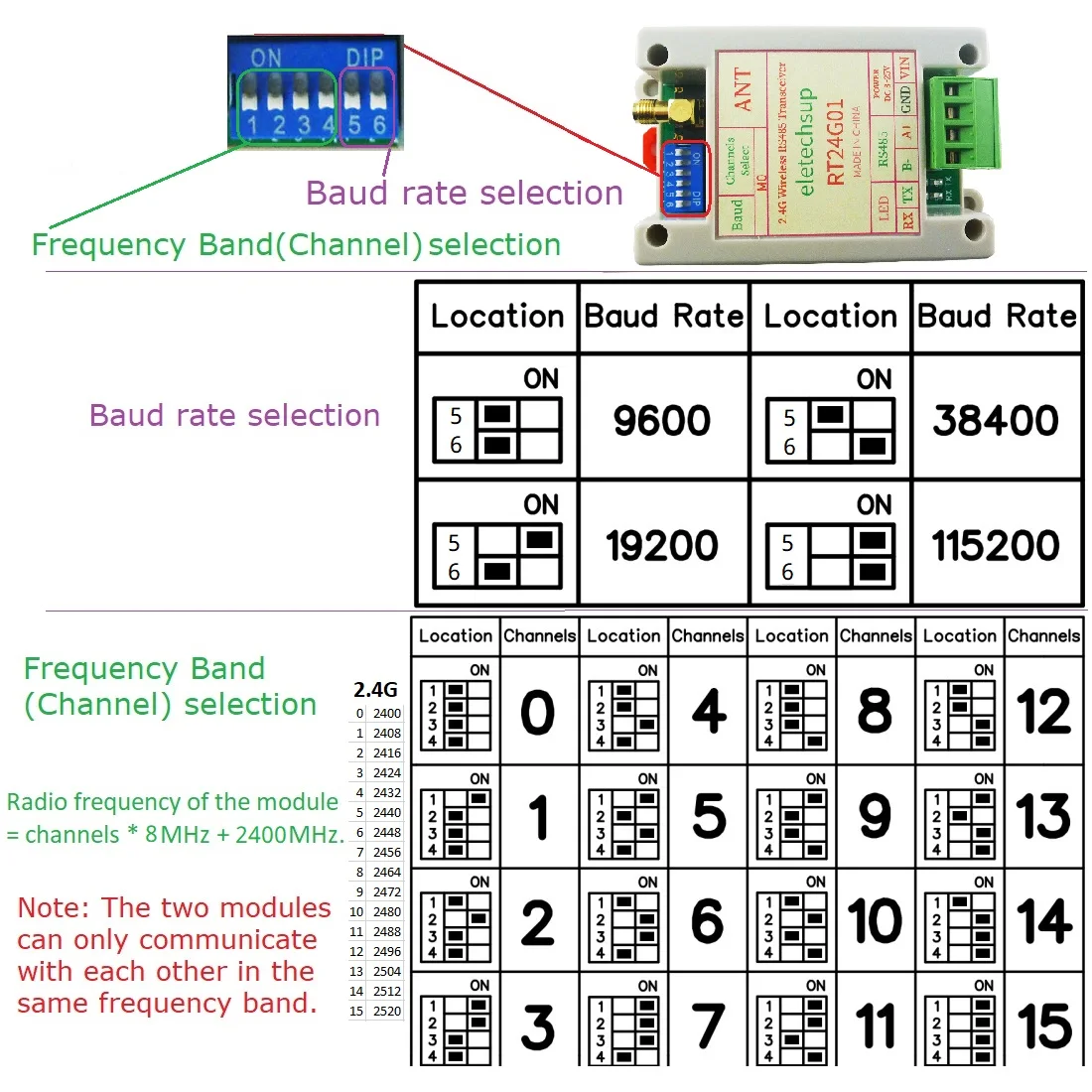

O módulo precisa somente de ajustar dois parâmetros, e os parâmetros precisam somente de ser ajustados através dos interruptores do MERGULHO, que simplifica o processo do ajuste do parâmetro e facilita extremamente o uso do usuário. Os parâmetros que podem ser definidos são baud rate e channel. Para a configuração do interruptor DIP, consulte a tabela de seleção a seguir.
A frequência de operação sem fio do módulo = canal * 8MHz + 2400MHz.

Dica:
1 Quando usado como um dispositivo mestre e escravo, nenhuma configuração é necessária. Um deles serve como o dispositivo mestre e os outros são dispositivos escravos.
2 Forneça por favor uma alimentação estável. Baixa ondulação DC 12V/2A ou 24V/1A fonte de alimentação é recomendada.
3. Cada transmissão de dados não excede 31 bytes. Partes superiores a 31 bytes serão transmitidas separadamente. Alguns dispositivos podem não ser compatíveis.
4 Antes de conectar ao seu dispositivo, depure primeiro o módulo transceptor RT24G01 usando USB para RS485.

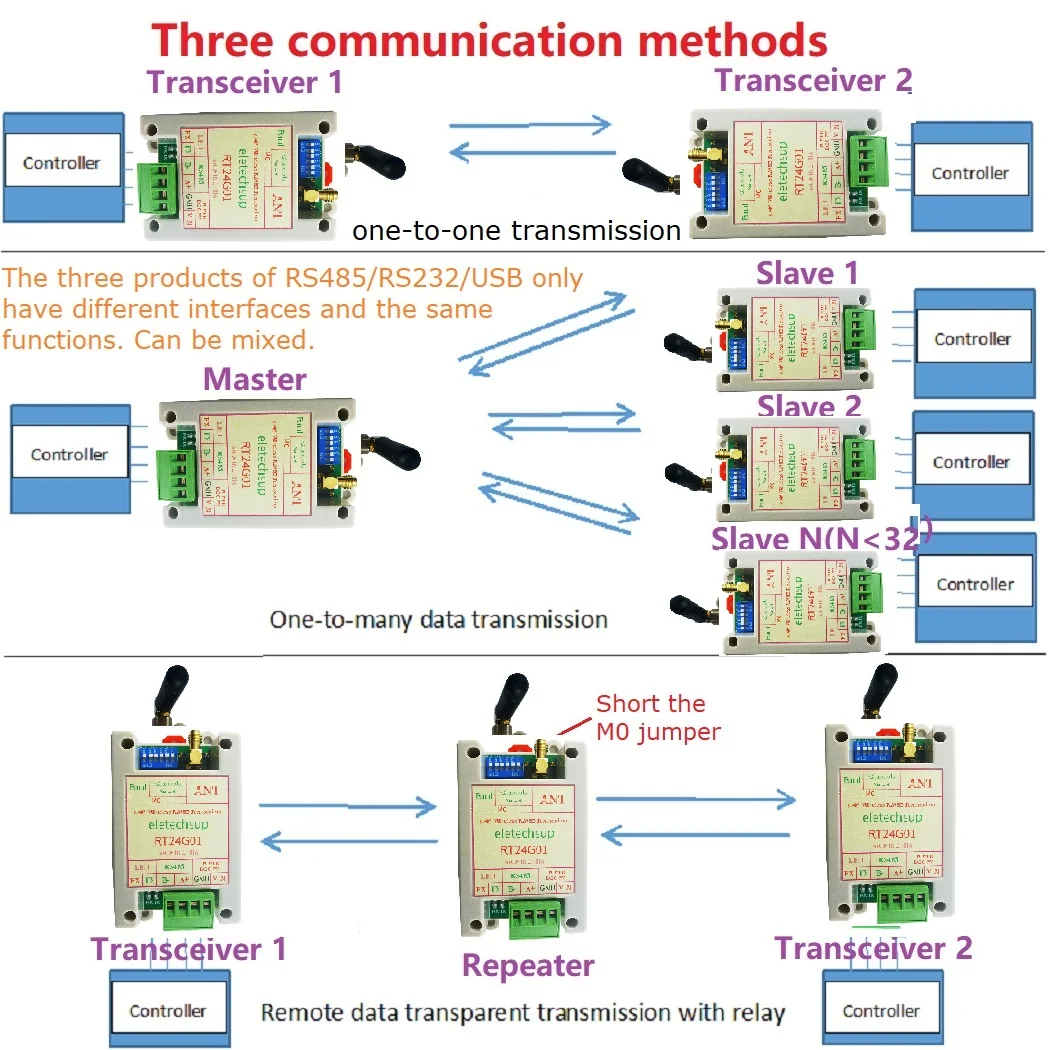

Como usar-se (>= 2pcs):

1 2PCS, o módulo 1 e o módulo 2 enviam dados um ao outro.

2 3PCS, o módulo 1 envia dados, o módulo 2 atua como um repetidor (os repetidores múltiplos podem ser usados), e o módulo 3 recebe dados; atrasa enviar e receber a distância.

3 >= 3PCS, um como o dispositivo mestre, o outro como será como o dispositivo do escravo.
A maneira que trabalham assim como o barramento RS485 prendido. O dispositivo mestre transmite dados, dispositivos do escravo todo recebe dados. Todo o dispositivo escravo transmite dados, dispositivo mestre e os outros dispositivos do escravo podem receber. Sempre que permitido apenas um dispositivo (mestre ou escravo) para transmitir dados.
(…) Não há necessidade de definir os dispositivos mestre e escravo. Um módulo serve como o dispositivo mestre e os outros módulos são dispositivos escravos.)
