Módulo Pw1va01 Dac Pwm a 05v 010v
R$ 90,04
DÚVIDAS?
Envie um email para:
Suprimentos e Equipamentos Elétricos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Cutomizado | SIM |
| Corrente de Saída | 15-20ma |
| Freqüência de Saída | DAC |
| Peso | > 2G |
| Tamanho | 28 X 15 X 5MM |
| Tipo de Saída | Single |
| Potência de Saída | 1 – 50W |
| Número do Modelo | Pw1va01*5 |
| Tipo | Other |
| Nome da Marca | Eletechsup |
| Origem | CN (origem) |

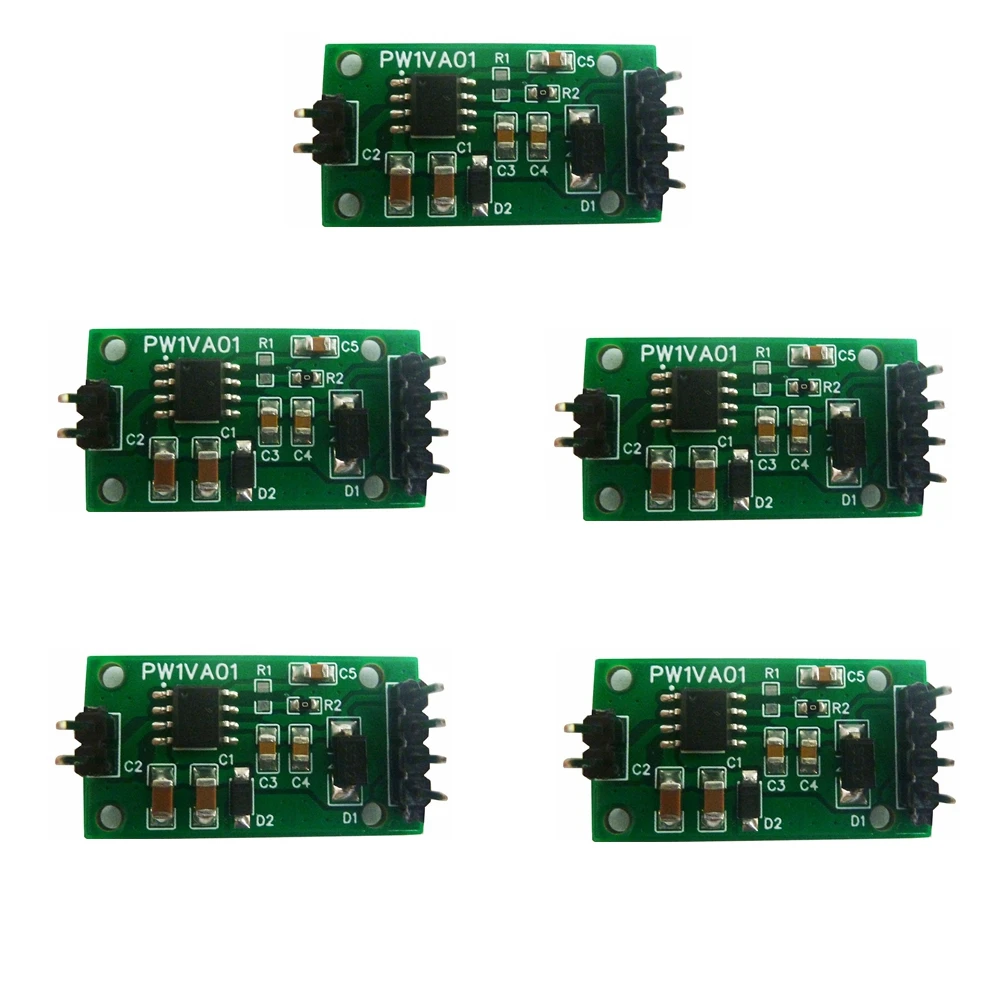

Pacote: 5x PWM para 0-5V 0-10V DAC Módulo PW1VA01
5 peçasConversor PWM para DAC 0-5V/0-10V(Por favor escolha a versão que você precisa)
1. Módulo Pw1va01 Dac Pwm a 0-5v 0-10v
Características:
Tensão de funcionamento: DC 10-25V (saída 0-5V), DC 11-30V (saída 0-10V)
Trabalho atual: <2mA
Ciclo do dever do PWM: 0%-100%
Frequência PWM: 50Hz a 50KHz
Nível PWM: 3.3V / 5V
Tensão de saída: 0-5V/0-10V
Saída tensão erro: < 1%
Saída tensão linearidade erro <0.5%
Capacidade de corrente máxima: 15MA (DC 12V), 20MA (DC 24V)
Tempo Startup: <2ms
Temperatura operacional: -40 °C a 85 °C
Tamanho: 28x15x6mm
Peso: aproximadamente 2.1g
Aplicação típica:
PWM à saída 0-5V/0-10V

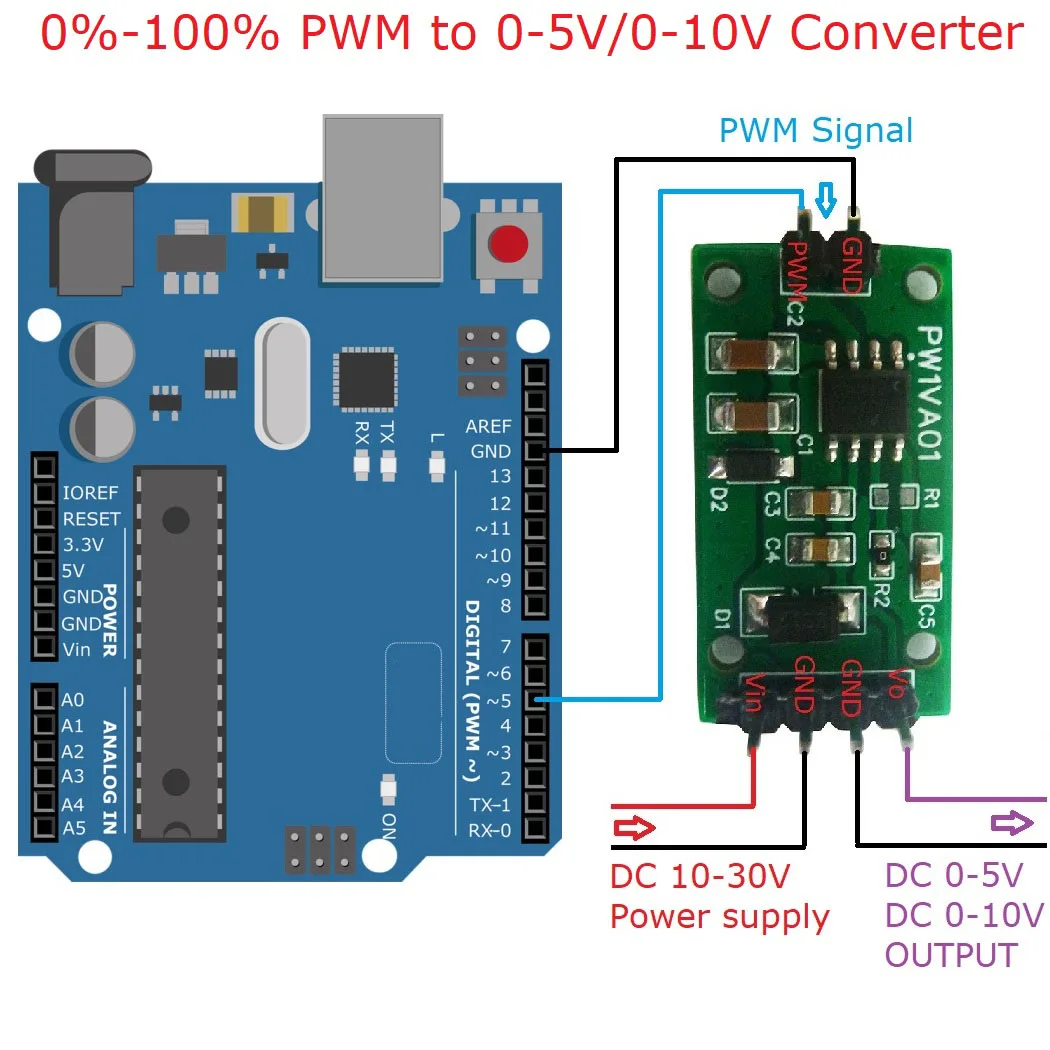

Para Arduiuo UNO MEGA PRO DUE
Para Raspberr Pi 2 3B +
Equipamento industrial do controle do PLC
Regulação da velocidade do motor LED escurecimento
Inversor, alimentação
Isolamento industrial do sinal analógico
2. Módulo Pw1va01 Dac Pwm a 0-5v 0-10v
PW1VA01 entrada PWM sinal com 0%-100% ciclo de trabalho, e linearmente convertê-lo em 0-5V ou 0-10V saída de tensão analógica.
Exemplo 1: Se um sinal PWM do ciclo de trabalho de 50% é entrado, PW1VA0 outputs 2.5V (versão 0-5V)/outputs 5V (versão 0-10V)
Exemplo 2: Se output o sinal do ciclo 75% PWM do dever, PW1VA0 output 3.75V (versão 0-5V) / output 7.5V (versão 0-10V)
3. Módulo Pw1va01 Dac Pwm a 0-5v 0-10v

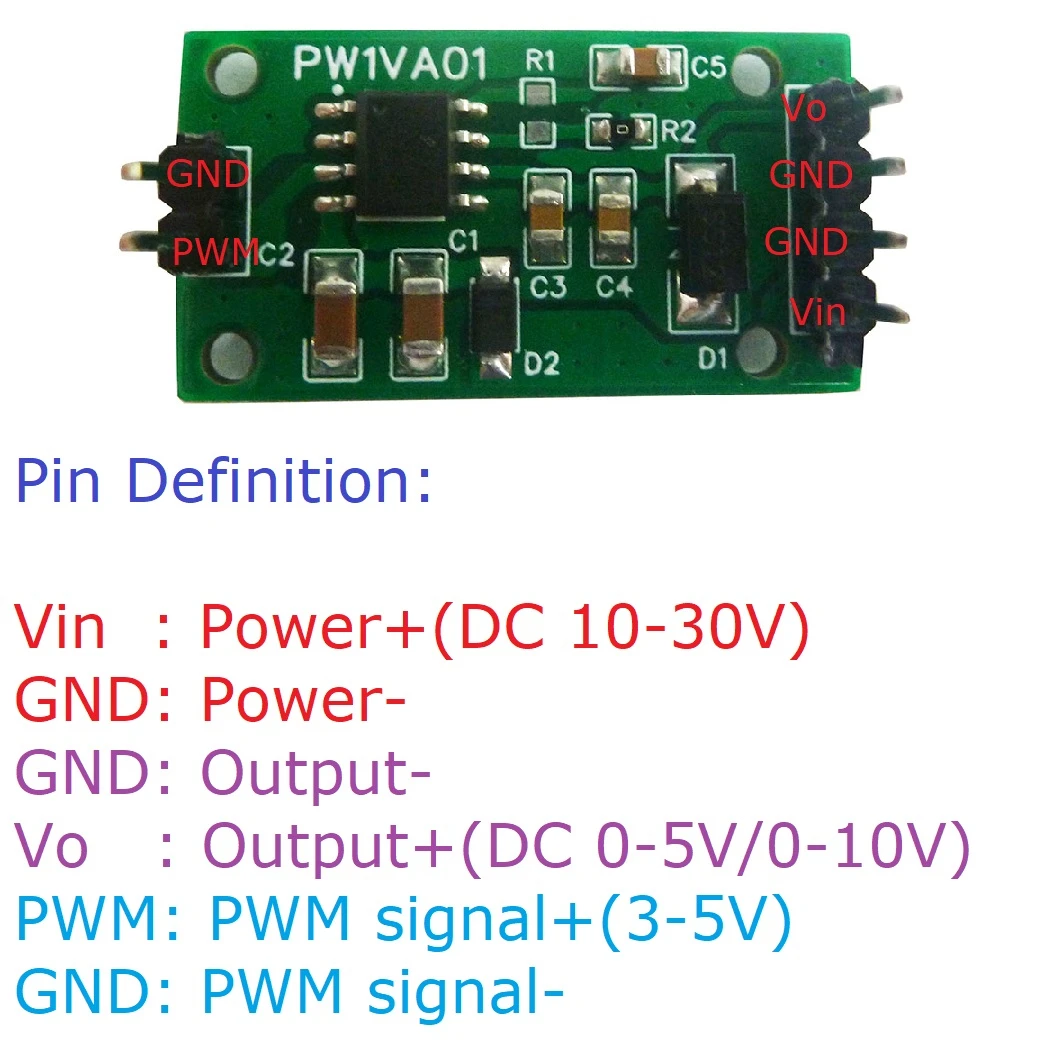

Descrição do Pin:
Vin: Potência +
GND: Poder-
GND: Saída-
Vo: Saída +
PWM: sinal PWM +
GND: sinal PWM-

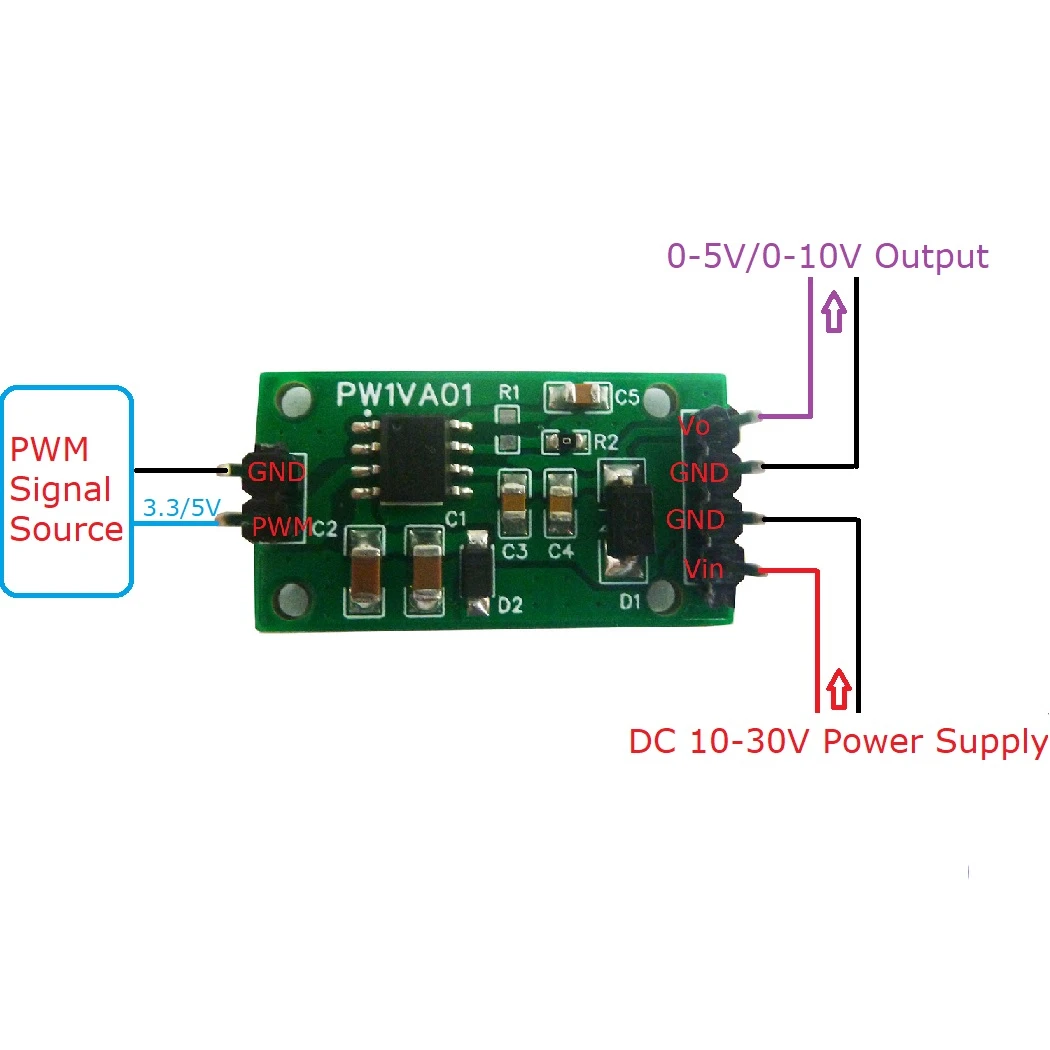

Fiação diagrama:
4. Módulo Pw1va01 Dac Pwm a 0-5v 0-10v
5. Módulo Pw1va01 Dac Pwm a 0-5v 0-10v
