Módulo Rc522 Kits S50 13.56 Mhz 6cm com Etiquetas de Escrita e Leitura para Uno 2560 Reguladores de tensão/estabilizadores

• [Descrição]

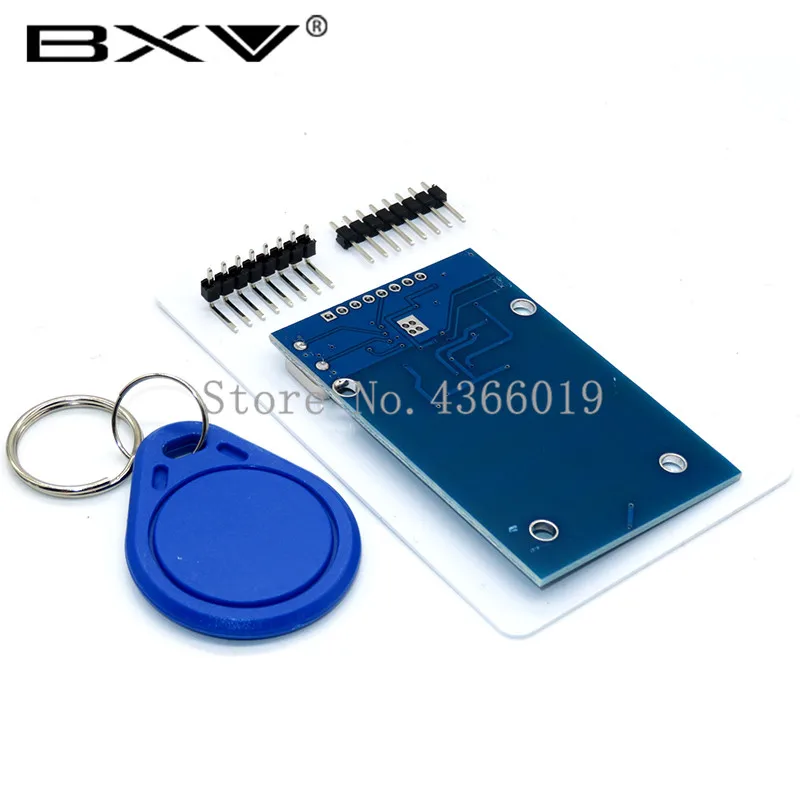

  1, RFID-RC522 módulo um;

  2, o padrão s50 cartão em branco um;

  3, cartões dados forma s50 um (como mostrado forma do chaveiro);

  4, vertical, linha curvada de pinos cada um;

  Nota: os detalhes técnicos relevantes e o desenvolvimento de rotinas, etc. deseja entrar em contato com o pedido de atendimento ao cliente, por favor compre o endereço de download.

  Inclui principalmente o seguinte:

  A, materiais de referência de apoio;

  B, processadores mainstream (incluindo msp430f149) módulo rc522 para este programa de aplicação c;

  Chip rc522 [introdução]

  Mf rc522 é aplicado ao leitor de cartão de chip altamente integrado de comunicação sem contato de 13.56mhz, é nxp para o lançamento da aplicação “três tabelas” de uma baixa tensão, de baixo custo, tamanho pequeno e chip leitor de cartão sem contato, instrumentação inteligente e dispositivos portáteis de mão desenvolvidos melhor escolha. Mf rc522 usando o conceito avançado da modulação e da demodulação completamente integrado em todos os tipos de métodos e protocolos de comunicação sem contato passivos de 13.56mhz. Sinal compatível do transponder do apoio 14443a. A parte digital lida com o enquadramento iso14443a e a detecção de erros. Além disso, apoie algoritmos de criptografia crypto1 rápidos, produtos de validação de terminologia mifare. Mfrc522 suporta a comunicação sem contato de alta velocidade da série de mifare, taxas de transferência de dados em dois sentidos até 424kbit / s. Como um leitor de cartão 13.56mhz altamente integrado nova família de chips, mf rc522 mf rc500 e mf rc530 e há muitas semelhanças, mas também têm muitas características e diferenças. É entre a comunicação do anfitrião usando o modo spi, ajuda a reduzir a conexão, reduzir o tamanho da placa pcb e custo.

  [Introdução] módulo rfid

  MF522-AN módulo adota o design original da microplaqueta do circuito do leitor da philips mfrc522, fácil de usar, baixo custo, apropriado para o desenvolvimento do equipamento, desenvolvimento de aplicações avançadas tais usuários do leitor, a necessidade para o design do terminal do cartão do rf/produção do usuário. Este módulo pode ser carregado diretamente em uma variedade de leitores moldes. Módulo usa a tensão de 3.3v, através da interface spi simples poucas linhas podem ser conectadas diretamente ao usuário qualquer módulo de comunicação da placa da cpu pode garantir o trabalho estável e confiável, distância do leitor;

  Parâmetros elétricos [introdução]

  Corrente: 13-26ma/dc 3.3v

  Corrente inativa: 10-13ma/dc 3.3v

  Corrente do sono: <80ua

  Corrente de pico: <30ma

  Freqüência de operação: 13.56mhz

  Tipos de cartão suportados: mifare1 s50, mifare1 s70, mifare ultralight, mifare pro, mifare desfire

  Características físicas do produto: dimensões: 40mm × 60mm

  Temperatura de funcionamento ambiental: -20-80 graus celsius

  Temperatura de armazenamento ambiente: -40-85 graus celsius

  Umidade relativa: 5% -95%

  [Parâmetros spi da relação do módulo

  Taxa de transferência de dados: máximo de 10mbit/s

1. Reguladores de Tensãoestabilizadores – Número do Modelo : Rc522
