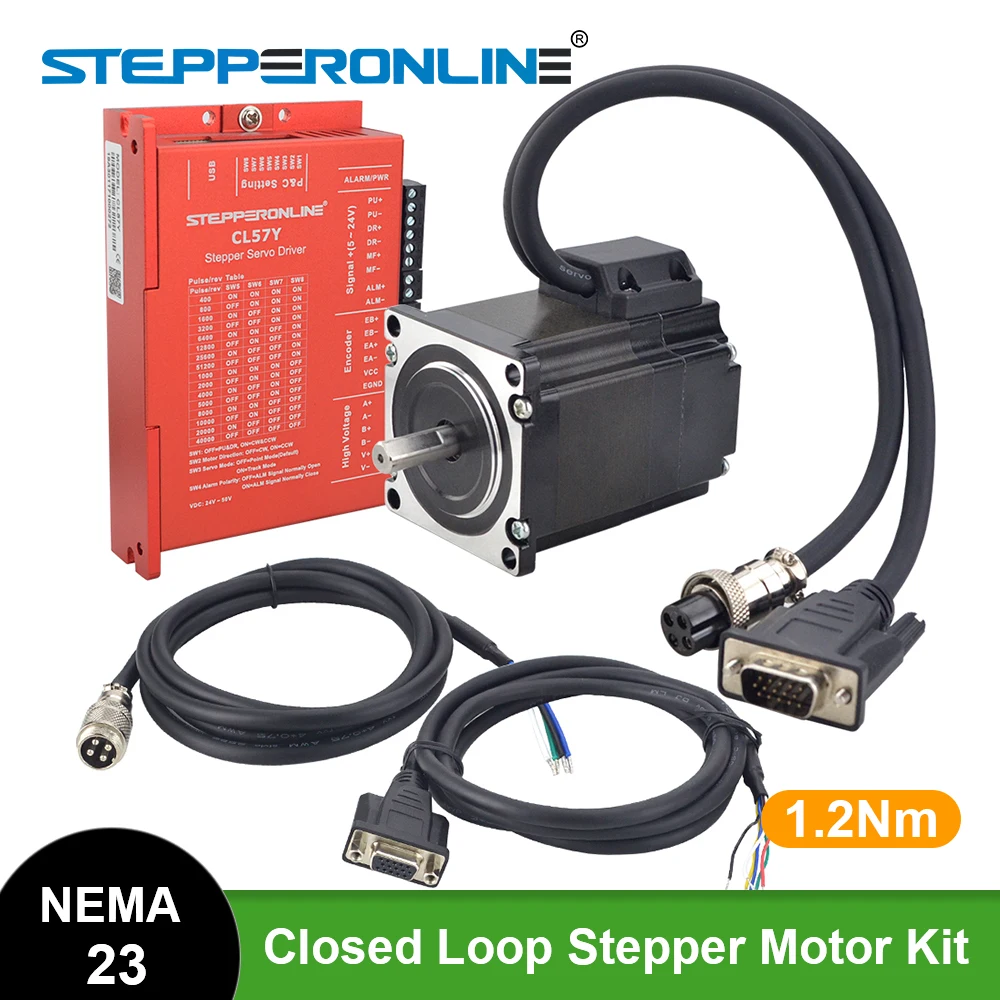

Motor de Passo Stepperonline Nema Circuito Fechado 1.2nm Nema23 Motor Deslizante Kit 4a & 2 Peças 1.7m Cabos 23

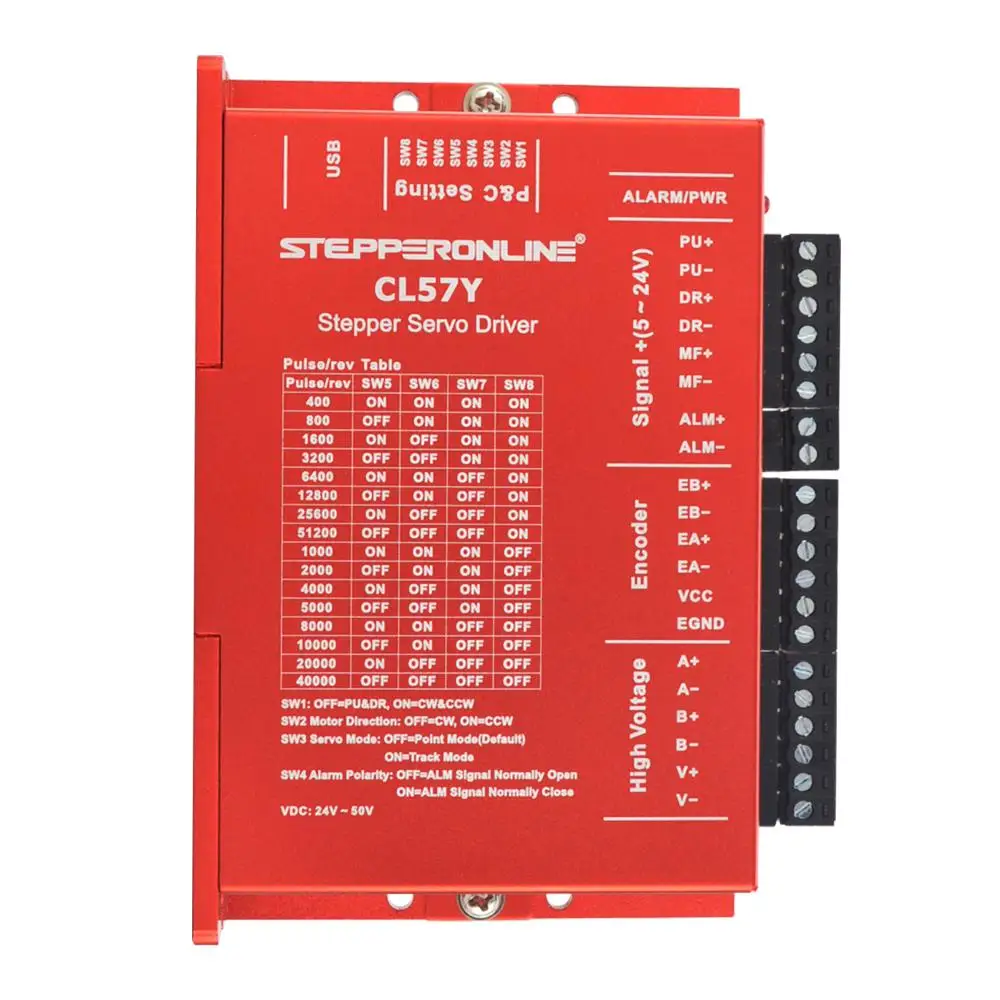

• 1 x motorista deslizante de loop fechado 0-7.0a 24-50vdc para nema 17, 23, 24 motor deslizante

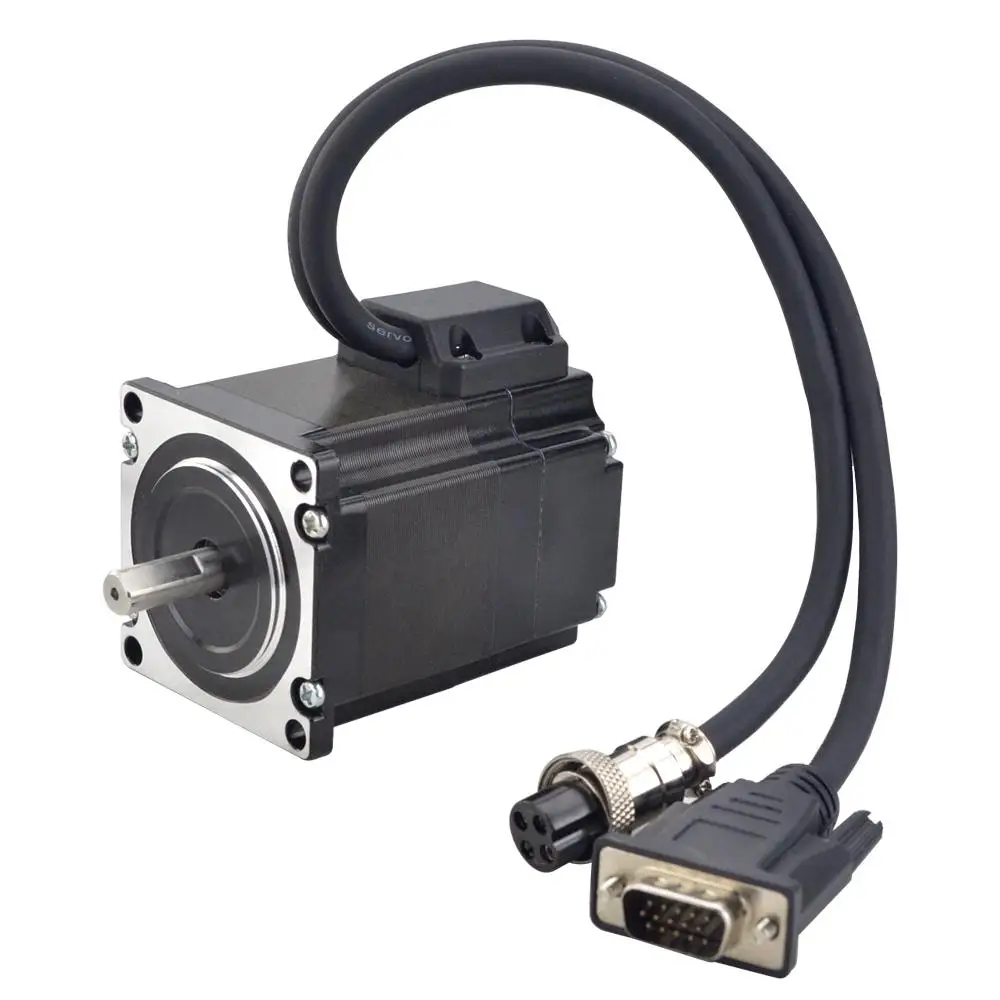

• 1 x nema 23 circuito fechado motor deslizante 1.2 nm/170oz.in codificador 1000cpr

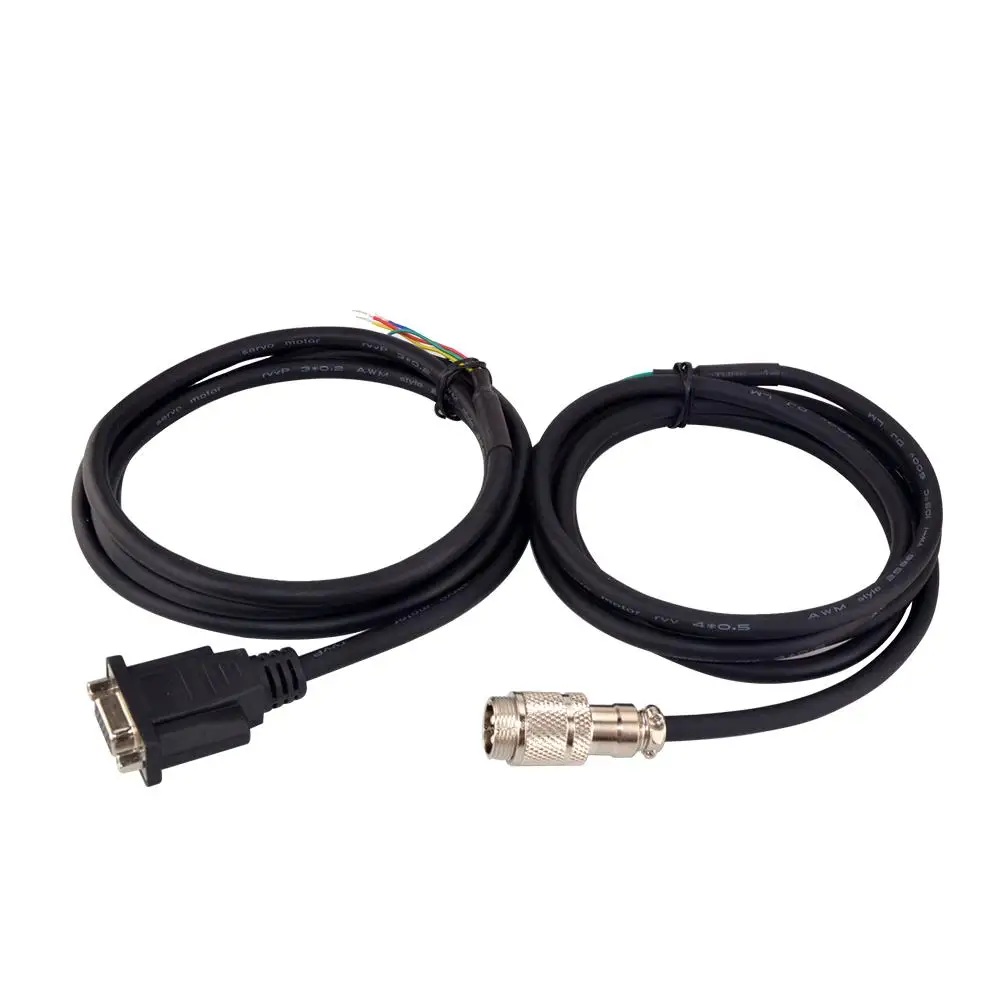

• 1×1.7 m(67 “) cabo de extensão longo do codificador para o motorista deslizante do laço fechado

• 1 x RV-4 awg20 1.7 m(67 “) cabo de extensão longo do motor com plugue da aviação gx16

• Número da peça: 23HE22-4004D-E1000

• Número de fase: 2

• Torque de retenção: 1.2 nm (170oz.in)

• Corrente nominal/fase: 4.0 a

• Resistência de fase: 0.45 ohms ± 10%

• Indutância: 1.3 mh ± 20%(1khz)

• Tamanho do quadro: 57x57mm

• Comprimento do corpo: 56mm

• Diâmetro do eixo: 8 8mm

• Comprimento do eixo: 21mm

• D-CUT comprimento do eixo: 15mm

• Comprimento da ligação: 300mm

• • Cabo do motor

• PIN	1	2	3	4
  Motor	A +	A-	B +	B-

• Cabo do Encoder

• PIN	2	3	1	13	11	12
  Codificador	VCC	EGND	EA +	EA-	EB +	EB-

• Cabo de Extensão Do Motor

• PIN	1	2	3	4
  Cor	Branco	Verde	Azul	Preto

  Encoder Cabo de Extensão

  PIN	2	3	1	13	11	12
  Cor	Vermelho	Branco	Preto	Azul	Amarelo	Verde

• 1. Passo 1.2nm Nema23 Motor Deslizante Kit 4a & 2 Peças 1.7m Cabos – Certificado : ce



• Corrente de pico de saída: 0 7a 7a (0 5 5 rms)

• Tensão de entrada: + 24 5050vdc (típico 36vdc)

• Corrente do sinal da lógica: 7 1616ma (10ma típico)

• Freqüência de entrada de pulso: 0 200khz

• Largura de pulso: 2.5μS

• Posicionamento embutido e saída de alarme para fácil detecção e controle

• Regule inteligentemente a corrente, reduza a vibração, o ruído e o calor, e aumente a eficiência em 35%

• Com função de seleção de pulso único e duplo, o padrão de fábrica é: pulso + controle de direção

• Excelente desempenho de alta velocidade e rigidez, combinação perfeita de vantagens servo e pisando

• 2. High Quality Renovação da Casa – Origem : cn Origem



• 3. Renovação da Casa – Nome da Marca : Stepperonline



4. Passo 1.2nm Nema23 Motor Deslizante Kit 4a & 2 Peças 1.7m Cabos – Warranty : 1 Year
