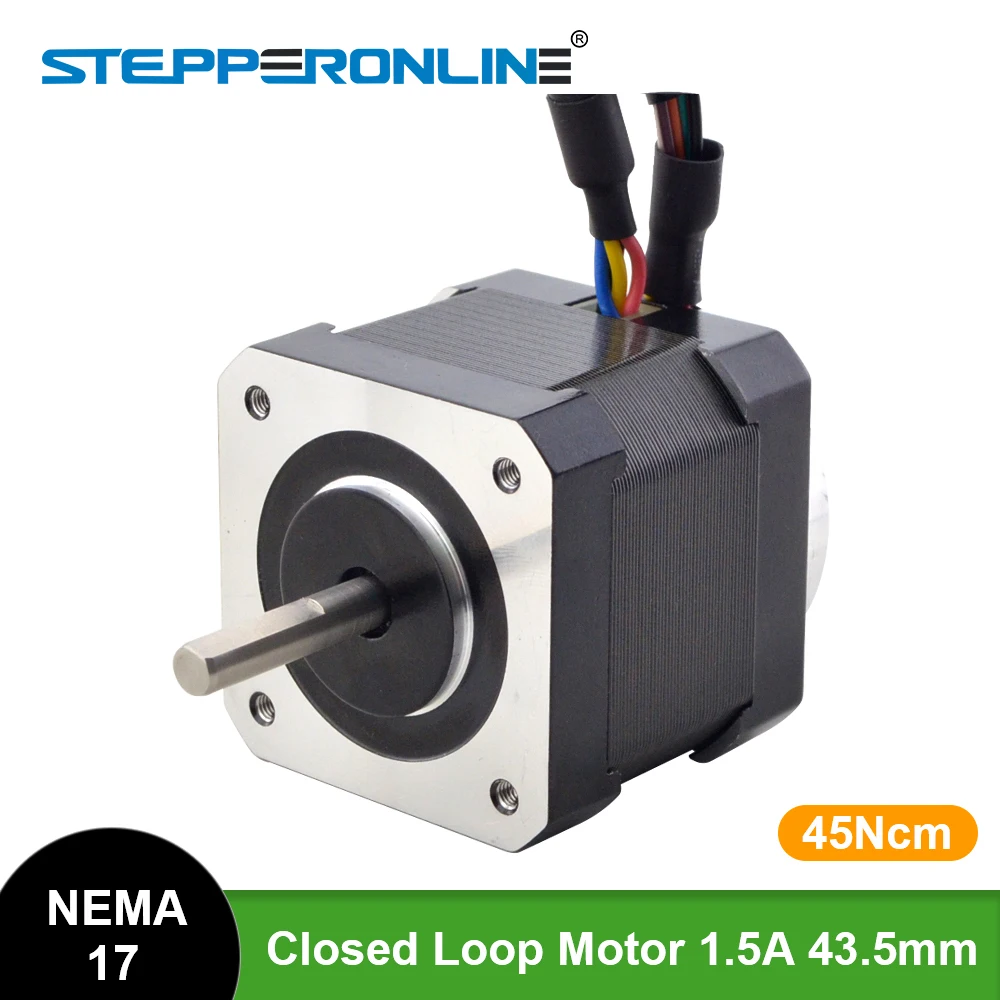

Motor Deslizante 45ncm 1.5a do Laço Fechado de Stepperonline Nema 17 com Motor Magnético da Etapa do Circuito Fechado do Servo Motor do Eixo do Codificador mm
R$ 113,99
DÚVIDAS?
Envie um email para:
Motor de Passo
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Corrente / Fase | 1.5a |
| Torque de Retenção | 45ncm(64oz.in) |
| Ângulo de Passo | 1.8deg |
| Fase | 2 |
| Número do Modelo | 17hs15-1504-me1k |
| Tipo | Hybrid |
| Certificado | Ce, rohs |
| Nome da Marca | Stepperonline |
| Origem | CN (origem) |
| Phase Resistance | 2.3ohms± 10% |
| Body Length | 43.5mm |
| Shaft Diameter | 5MM |
| Shaft Length | 24mm |
| Lead Length | 500mm |
| Warranty | 1 Year |
| Rotor Inertia | 54g.cm² |
Este motor deslizante fechado do laço do nema 17 com espessura 43.5mm inclui o codificador. O codificador é um codificador magnético com 3 canais e resolução 1000PPR(4000CPR). A maior vantagem para o codificador magnético é o tamanho e custo, eles são amplamente utilizados em espaço pequeno e maior desempenho de custo.
Número da peça do fabricante: 17HS15-1504-ME1K
Número de fases: 2
Passo Ângulo: 1.8deg
Holding Torque: 45Ncm (63,7 oz.in)
Corrente avaliado/fase: 1.5A
Resistência Fase: 2,3 ohms ± 10%
Indutância: 4.4mH ± 20%(1KHz)

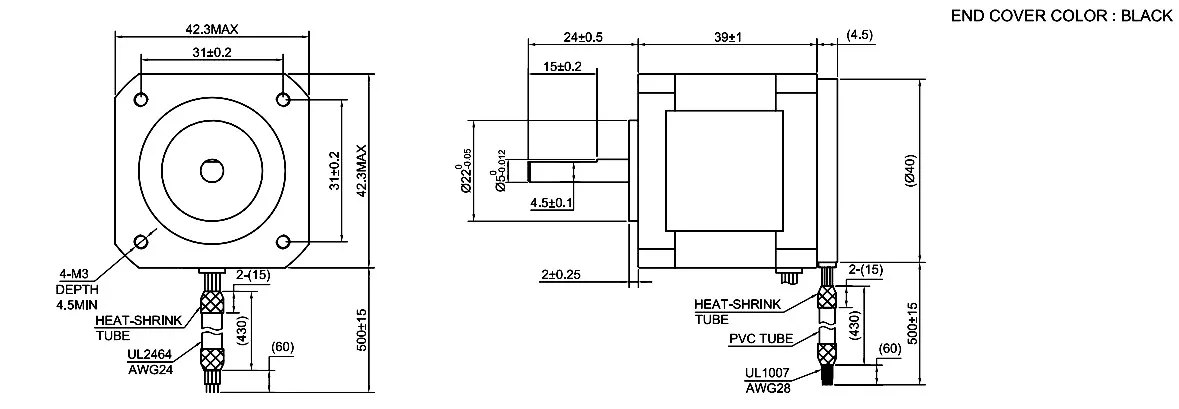

Tamanho do quadro: 42x42mm
Comprimento do corpo: 43.5mm
Diâmetro do eixo: F 5mm
Comprimento do eixo: 24mm
D-CUT Comprimento do eixo: 15mm
Comprimento do chumbo: 500mm
Peso: 0,3 quilogramas
1. Cheap Motor de Passo
Saída Tipo do circuito: Diferencial
Tipo do codificador: Incremental magnético
Definição do codificador: 1000PPR(4000CPR)
Output canais do sinal: 3 canais
Fonte Tensão Min: 3.3V
Alimentação Tensão Max: 5.5V
Saída atual: 20mA
Saída alta tensão: 5V
Saída Baixa tensão: 0.2V
Saída Freqüência Max: 400kHZ

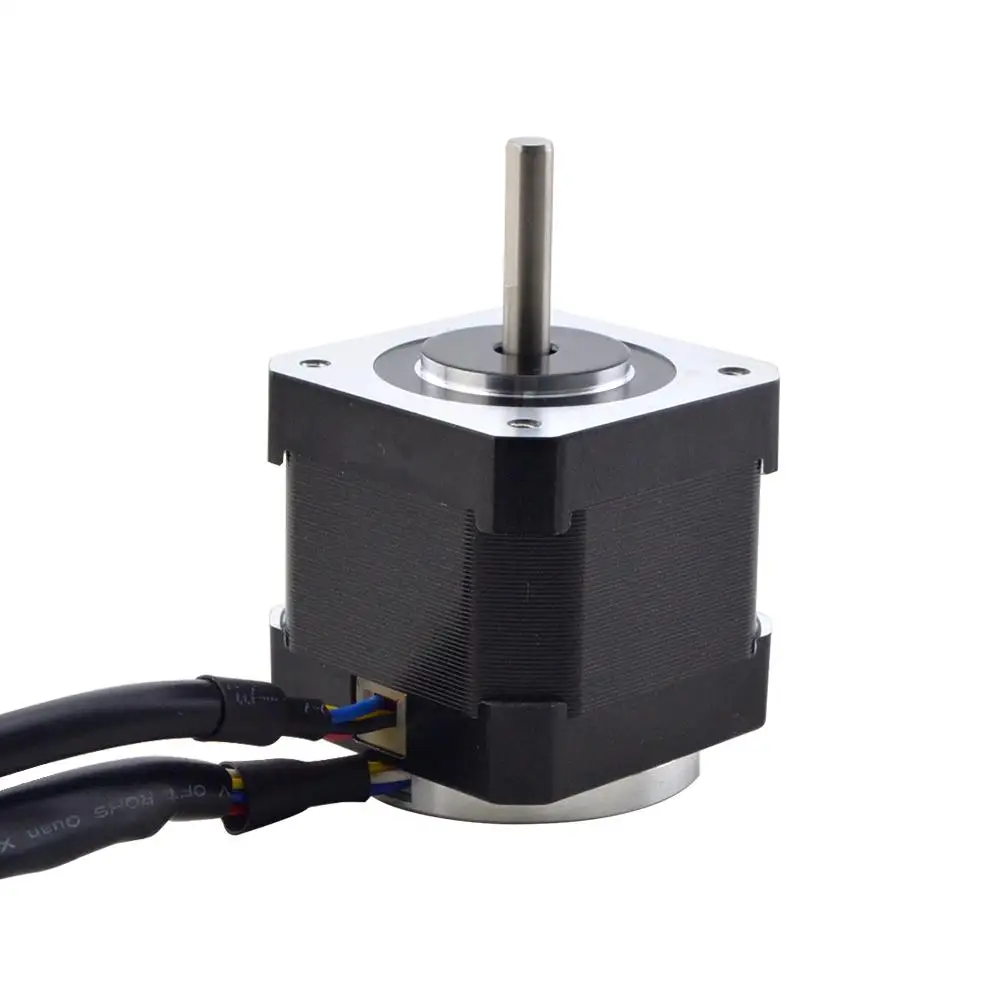

2. Motor de Passo

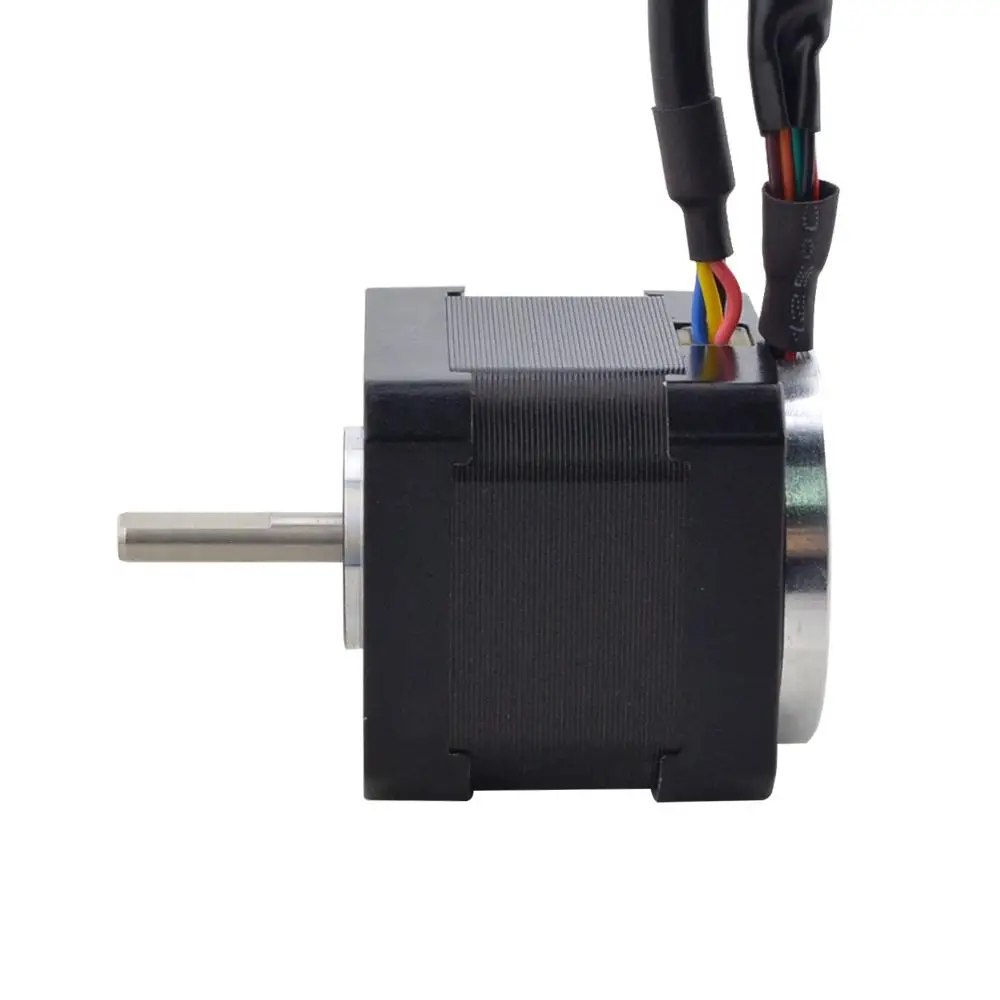

3. de Stepperonline Nema 17 com Motor Magnético
4. High Quality Renovação da Casa
|
Motor
|
A +
|
A…
|
B +
|
B…
|
|
Fio
|
VERMELHO
|
BLK
|
YEL
|
BLU
|
|
Codificador
|
VCC
|
GNAE
|
EA +
|
EA-
|
EB +
|
EB…
|
EZ +
|
ZE-
|
|
Fio
|
VERMELHO
|
BLK
|
BRN
|
ORG
|
BLU
|
GRN
|
YEL
|
WHT
|
5. Renovação da Casa

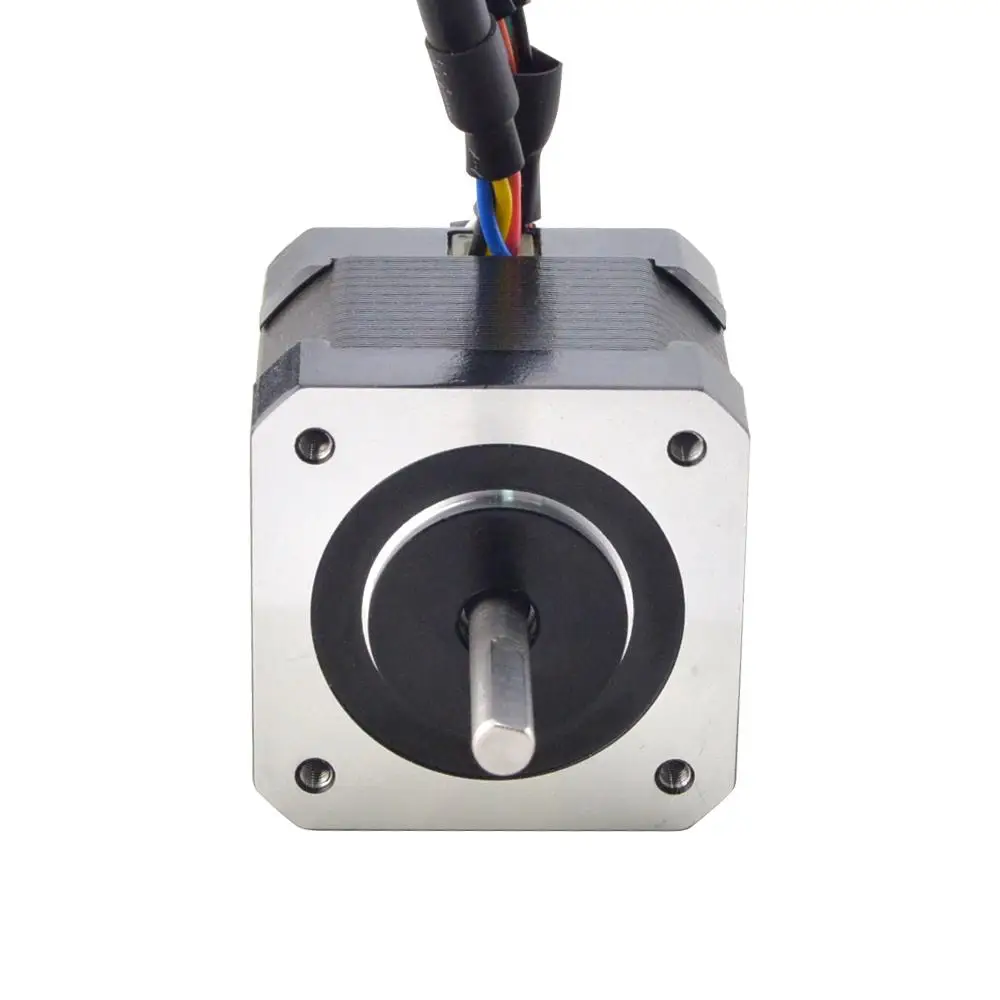

6. da Etapa do Circuito Fechado do Servo

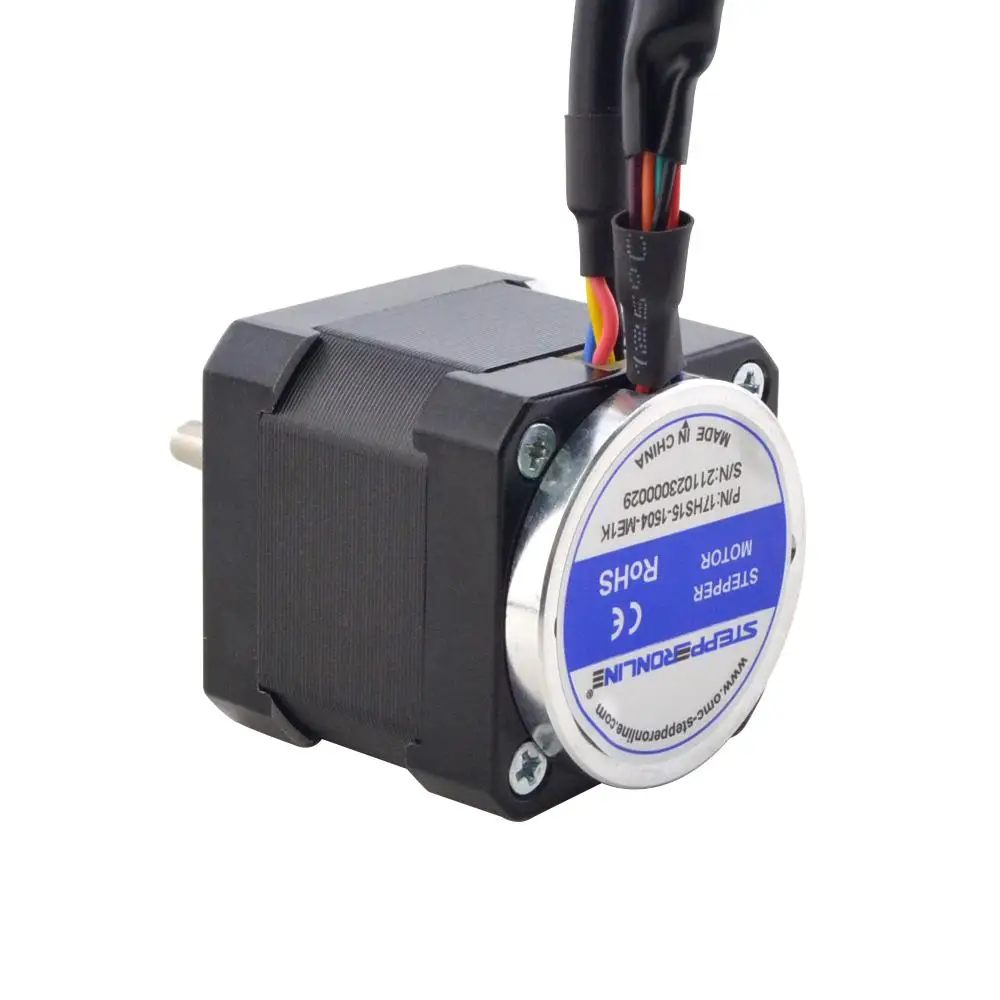

7. Motor Deslizante 45ncm 1.5a do Laço Fechado
