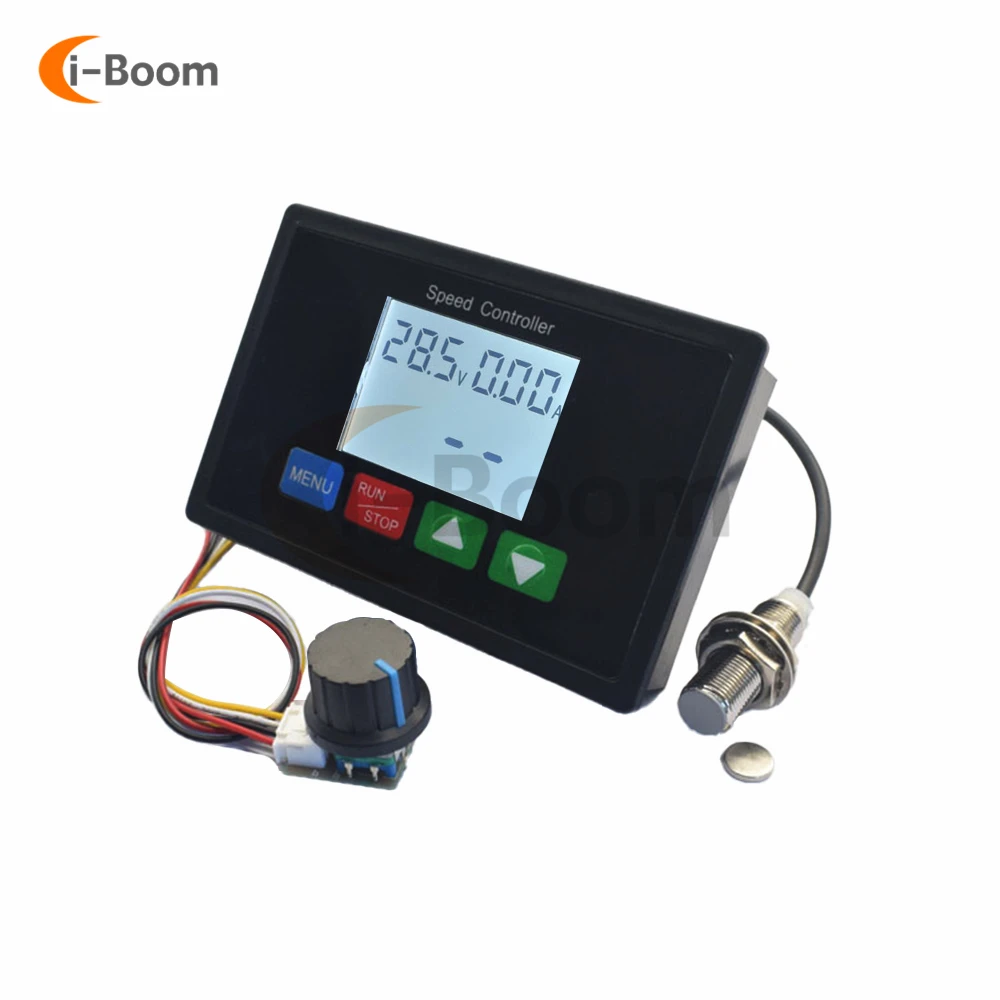

Motor Velocidade Regulation Controller Medidor Programável Dc10v55v 30a dc

Características do produto

Monitoramento entrada tensão

Monitoramento motor operacional atual

Monitoramento motor running velocidade

Sob a proteção do sem energia da tensão com função do alarme pode ser ajustado (o luminoso pisca)

Sobrecarga poder falha proteção com função de alarme pode ser definido (backlight pisca)

A função de executar diretamente o motor e não o auto-arranque quando ligado pode ser selecionada

O painel pode tocar no interruptor para controlar a aceleração e desaceleração e também pode compartilhar o início e a parada do regulamento de velocidade do codificador

Parâmetros do produto

Modelo: 80-C inteligente

Tensão de entrada: dentro de DC 10-55V (a tensão específica é igual à tensão nominal do motor)

Medindo a tensão: DC10-55V

Medindo a corrente: dentro 30A

Começando a corrente: 100ma

Precisão atual: 5%

Tipo do regulamento da velocidade: regulamento actual

Balança digital: 0-100 metros percentuais

Faixa de medição de velocidade: 10-9999

Começo e parada lentos: 0-10 segundos podem ser definidos

Limite superior e inferior: 0-100% pode ser definido

Valores de aceleração e desaceleração: 1%, 2%, 5%, 10%, 15%, 20%, 25% opcional

Proteção do subtensão: 0-55V settable

Modo de proteção contra sobrecorrente: o modo 1 fecha a saída e o modo 2 mantém a corrente definida

Proteção contra sobrecorrente: 0-30A pode ser definido

Poder no modo startup: o modo 1 não começará quando poder sobre, e o modo 2 começará automaticamente quando poder sobre

Suporte motor: escova motor

Saída tensão: linear sob carga

Modo de regulação de velocidade: avanço + uso duplo codificador

Faixa de regulação de velocidade: 0-100%

Freqüência do controle: 15KHZ

Fiação tipo: cerca terminal

Instalação método: incorporado

De acordo com o tamanho do módulo: comprimento * altura * profundidade 116mm * 76mm * 30mm

Abertura do painel: comprimento * largura 109mm * 70mm

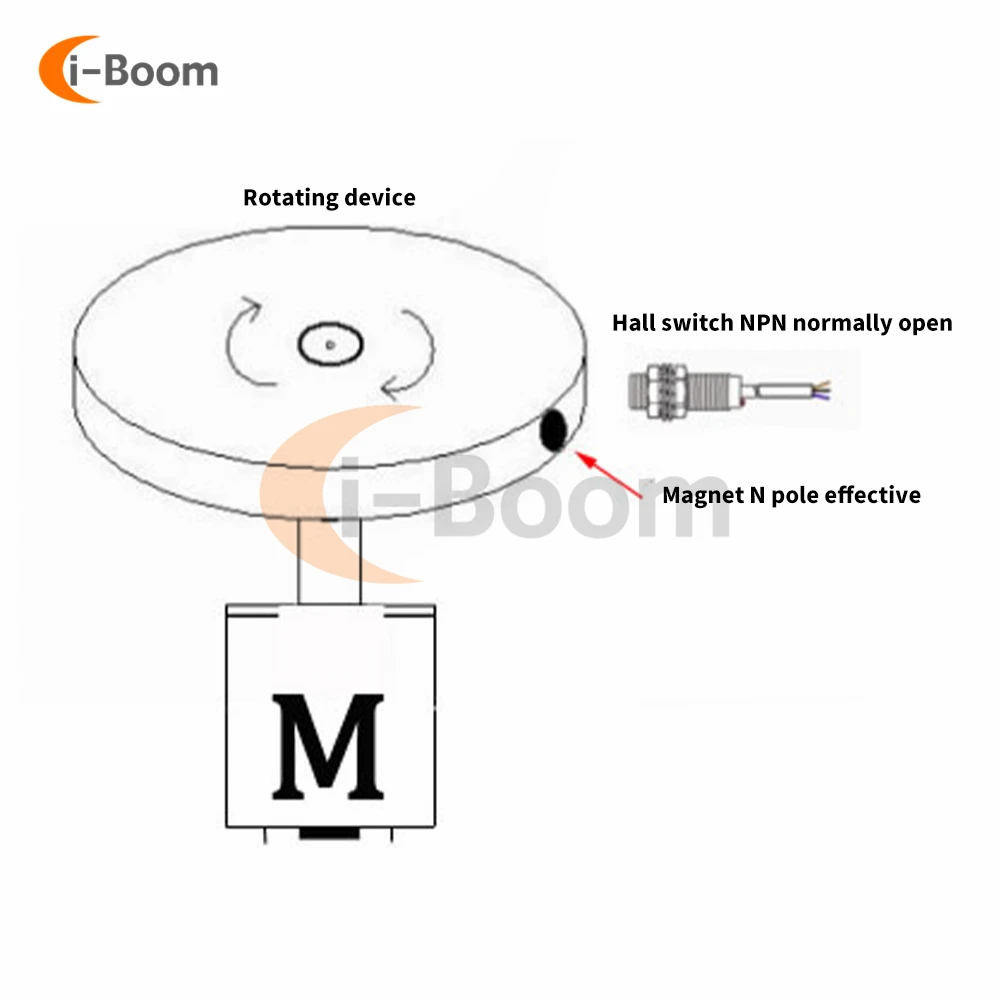

Instalação de ímã e interruptor hall:

Preste atenção à polaridade do ímã durante a instalação. Se não houver exibição de velocidade perto do interruptor do corredor quando o ímã passar, substitua o outro lado do ímã. A instalação deve ser firme para evitar que seja jogado fora em alta velocidade

A distância efetiva entre a frente do interruptor de salão e o ímã é <5mm, e o polo N do ímã é eficaz

Interruptor Hall e motor geralmente precisam ser fixados com suporte, e não é permitido segurar o interruptor Hall do motor para medição de velocidade

O ímã é fixado em um eixo de grande diâmetro e a mesa rotativa deve ser girada concêntrica e horizontalmente o mais próximo possível. Se não é agitado horizontalmente, conduzirá à detecção indetectável e imprecisa

Operação chave instruções:

Pressione e segure a tecla MENU para entrar na configuração

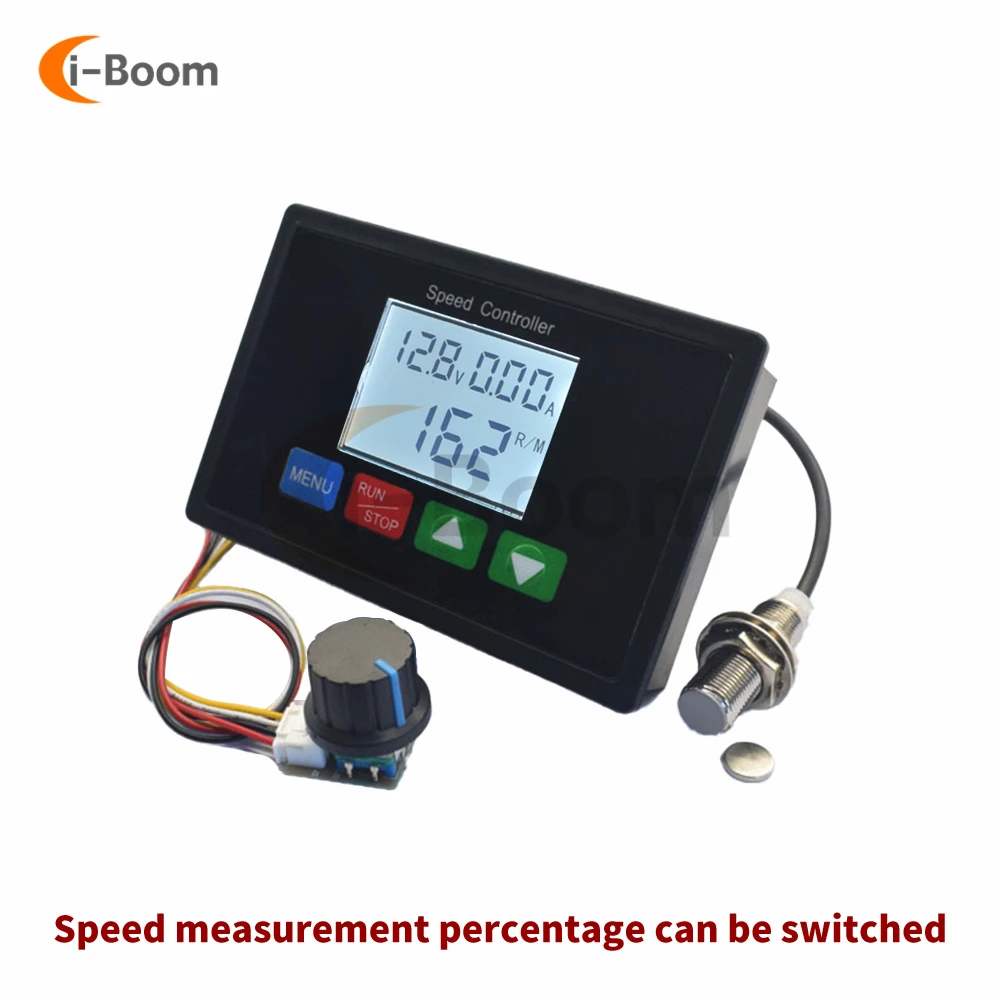

Pressione rapidamente a tecla MENU para alternar entre o velocímetro e o medidor percentual

Pressione e segure a tecla RUN/STOP para desligar a luz de fundo

Pressione RUN/STOP para salvar e sair ao definir a superfície da chave

Após as sobrecargas de tensão e corrente estarem fechadas, pressione o botão start stop brevemente para começar novamente

As 9 principais funções são descritas a seguir:

Função 1-retarda o ajuste do tempo: 000-100 (0-10 segundos) retarda o tempo é ajustável, o defeito é 1 segundo;

2-Configuração lenta do tempo de parada: 000-100 (0-10 segundos) O tempo de parada lento é ajustável, o padrão é de 1 segundo;

Configuração do limite inferior de 3 velocidades: 000-080 (0 -80%) ajustável, 0 por padrão;

Configuração do limite superior de 4 velocidades: 000-100 (0-100%) ajustável, padrão 100%;

Função 5-Ajuste dos valores de aceleração e desaceleração: 1, 2, 5, 10, 15, 20, 25 Cada vez que as teclas de aceleração e desaceleração são pressionadas, a porcentagem de mudança de velocidade correspondente é 1%, 2%, 5%, 10%, 15%, 20%, 25%, e o padrão é 1 (1%);

Função 6-Ajuste do valor da proteção do undervoltage: 0-55V é ajustável. Definir 0V significa que não há função de proteção contra subtensão e é eficaz se durar 200ms além do limite;

Função 7-Ajuste do valor da proteção da sobrecorrente: 0-20A é ajustável (0.5A começa, 0.5A aumenta). O ajuste 0A não significa nenhuma função da proteção do overcurrent;

8-Sobre o ajuste atual do modo da proteção: quando a corrente no modo 1 alcança o valor da proteção para 200ms, a saída é fechada diretamente; quando a corrente no modo 2 alcança o valor da proteção para 200ms, a corrente da proteção ajustada pela limitação atual está mantida, e o modo padrão é 1;

Função 9 – Power no modo de partida: o motor não inicia automaticamente após a alimentação no modo 1, e o motor inicia automaticamente após a alimentação no modo 2. O modo padrão é 1;

As 9 principais funções são descritas a seguir:

1. Defina a hora inicial lenta. Pressione a tecla MENU por um longo tempo para entrar na função 1 configuração superfície chave. Pressione as teclas mais e menos para definir a hora. Pressione RUN/STOP para salvar e sair

000-100 (10 é 1 segundo, 100 é 10 segundos) O tempo de atraso é ajustável, e o defeito é 1 segundo

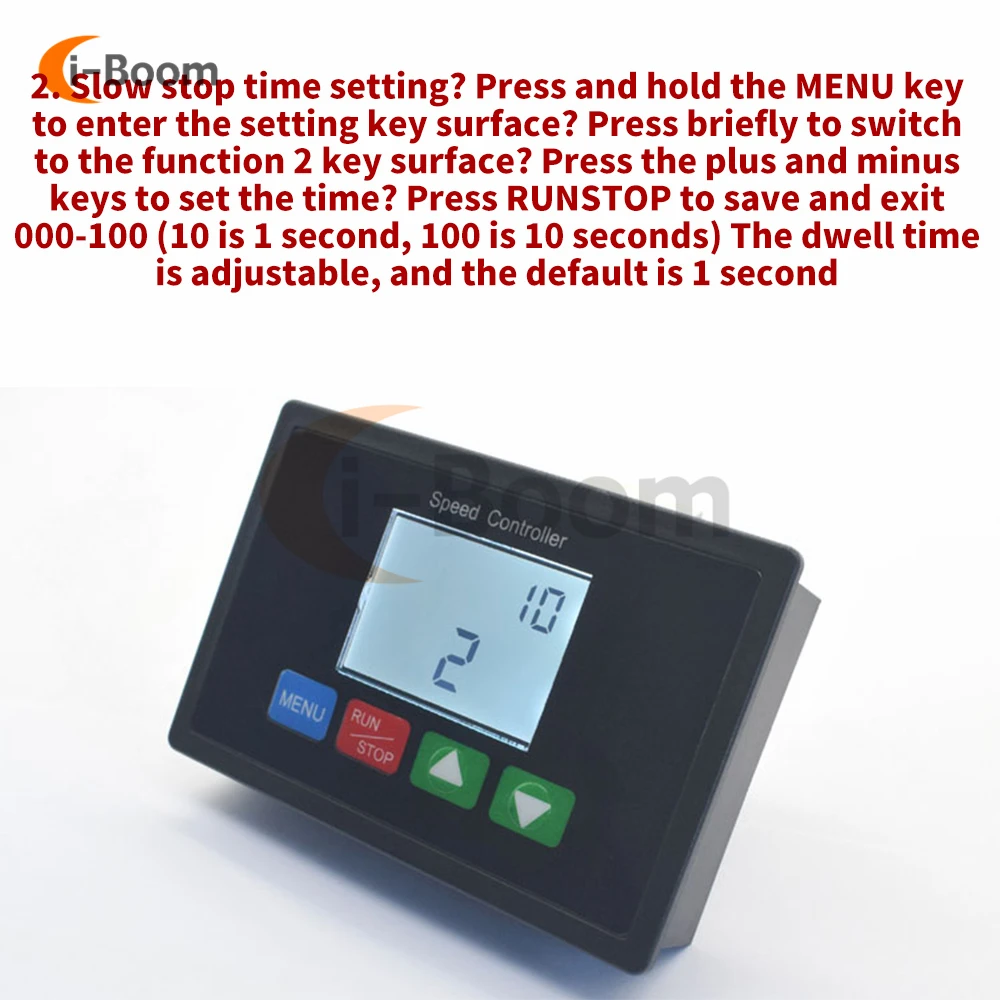

2. Configuração do tempo de paragem lenta Pressione e segure a tecla MENU para entrar na superfície da tecla de configuração Pressione rapidamente para mudar para a função 2 Superfície da tecla Pressione as teclas mais e menos para definir a hora Pressione RUN/STOP para salvar e sair

000-100 (10 é 1 segundo, 100 é 10 segundos) O tempo de permanência é ajustável, e o defeito é 1 segundo

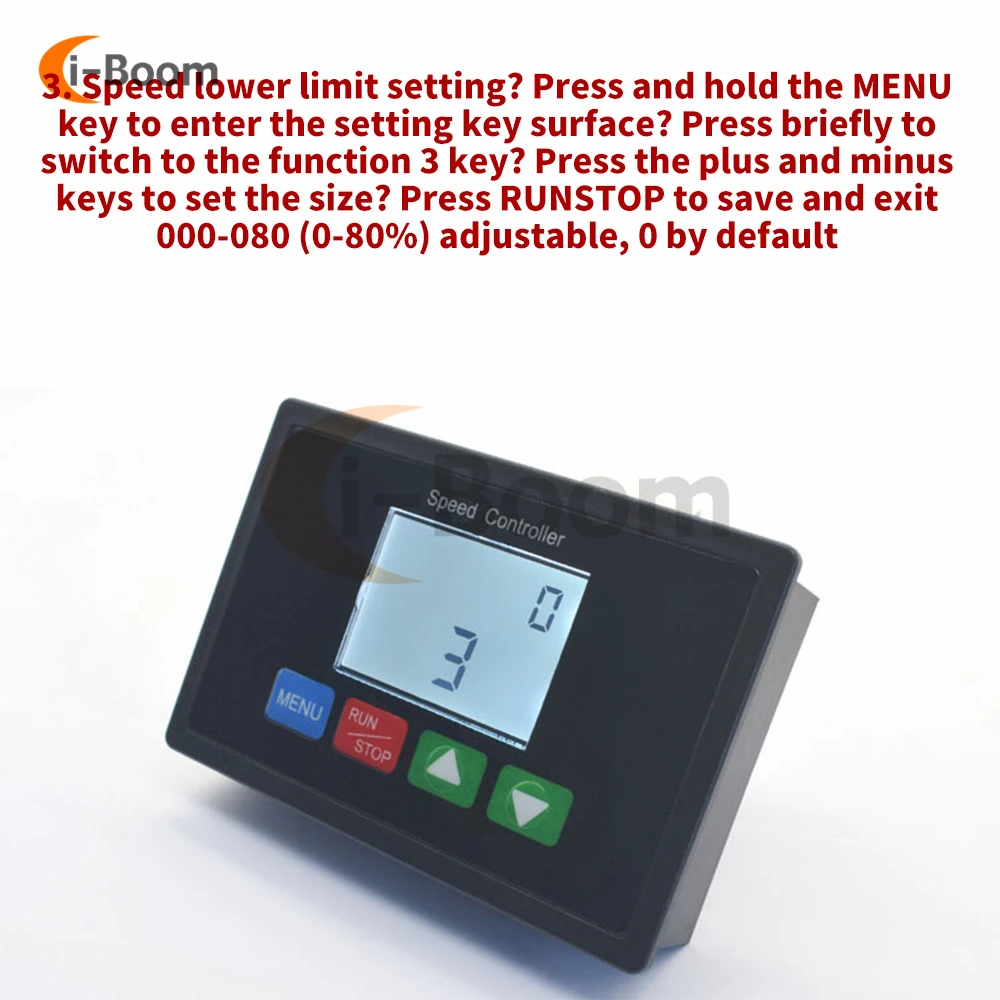

3. Definir o limite inferior de velocidade Pressione longamente a tecla MENU para entrar na superfície da tecla de ajuste Pressione rapidamente para mudar para a função 3 Superfície da tecla Pressione as teclas mais e menos para definir o tamanho Pressione RUN/PARE para salvar e sair

000-080 (0 -80%) ajustável, 0 por padrão

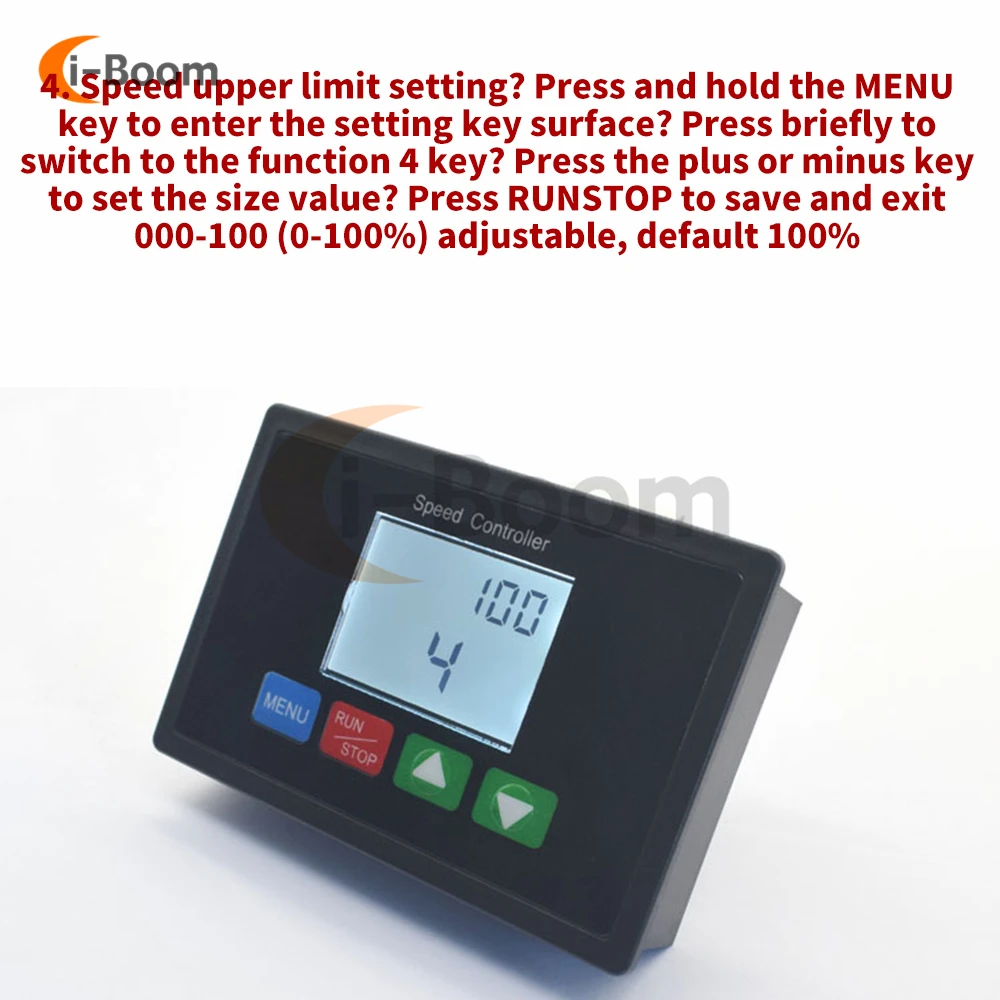

4. Defina o limite de velocidade superior pressionando a tecla MENU por um longo tempo para entrar na superfície da tecla de ajuste e pressionando o interruptor para a superfície da tecla de função, pressione a tecla mais ou menos para definir o valor e pressione RUN/STOP para salvar e sair

000-100 (0-100%) ajustável, defeito 100%

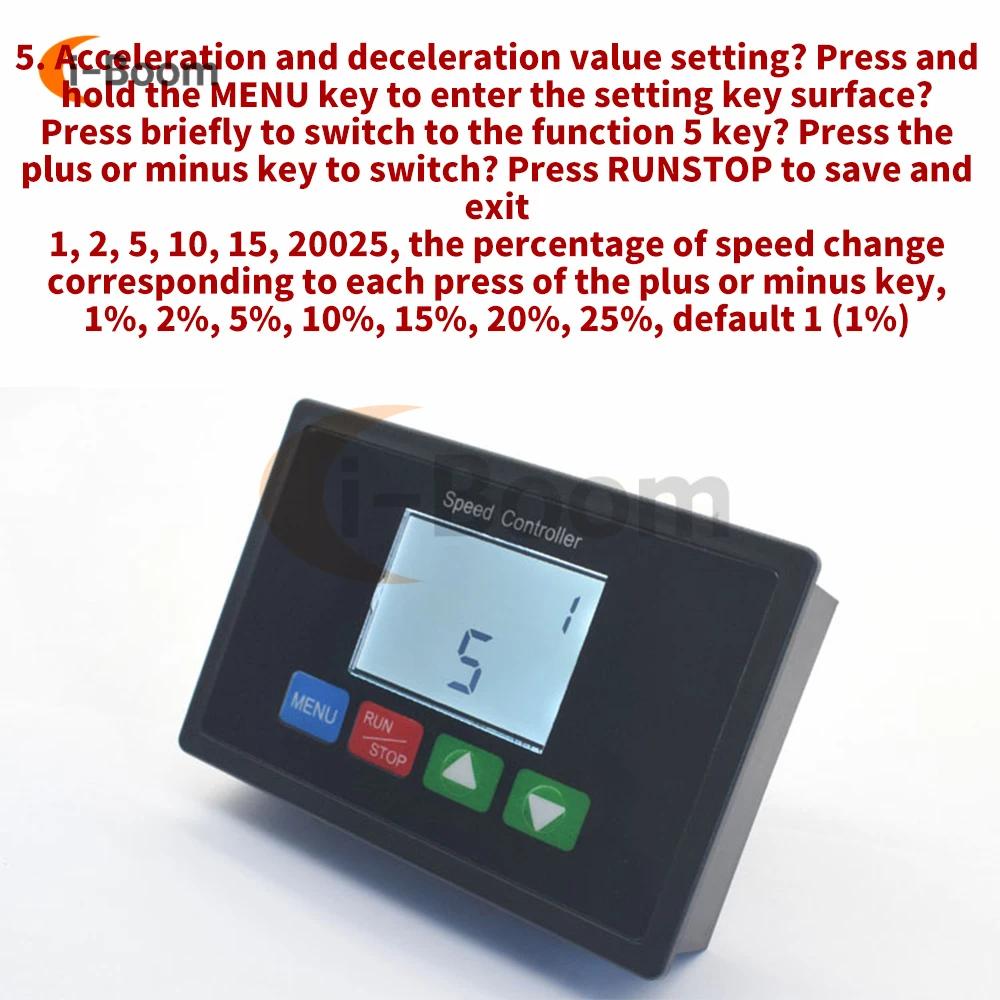

5. Para ajuste do valor de aceleração e desaceleração, pressione e segure a tecla MENU para entrar na superfície da tecla de configuração, pressione rapidamente a tecla MENU para alternar para a função 5, pressione a tecla mais ou menos para alternar, pressione RUN/STOP para salvar e sair

1, 2, 5, 10, 15, 20025, a porcentagem de mudança de velocidade correspondente a cada pressão da tecla mais ou menos,

1%, 2%, 5%, 10%, 15%, 20%, 25%, defeito 1 (1%)

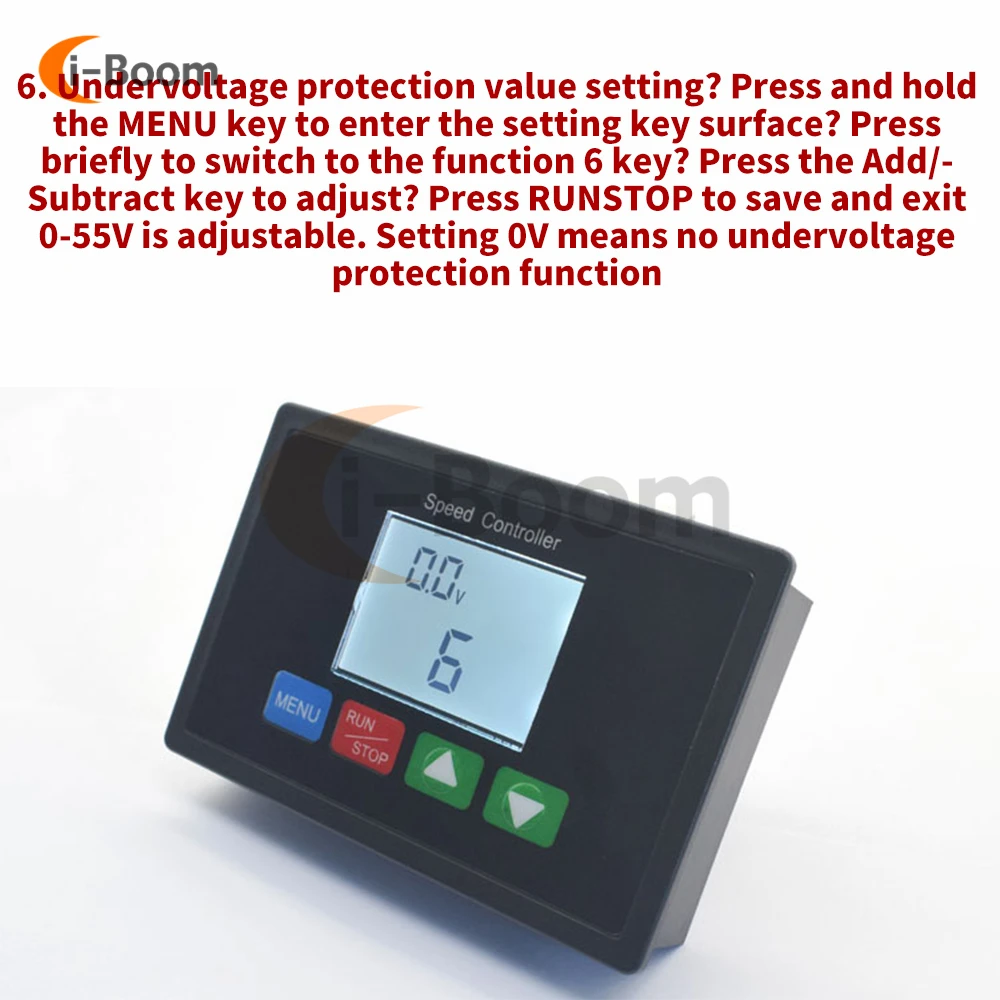

6. Configuração do valor de proteção sob tensão Pressione longamente a tecla MENU para entrar na superfície da tecla de ajuste Pressione rapidamente para alternar para a função 6 Pressione a tecla mais ou menos para ajustar Pressione RUN/STOP para salvar e sair

0-55V é ajustável. O ajuste 0V significa nenhuma função da proteção do undervoltage

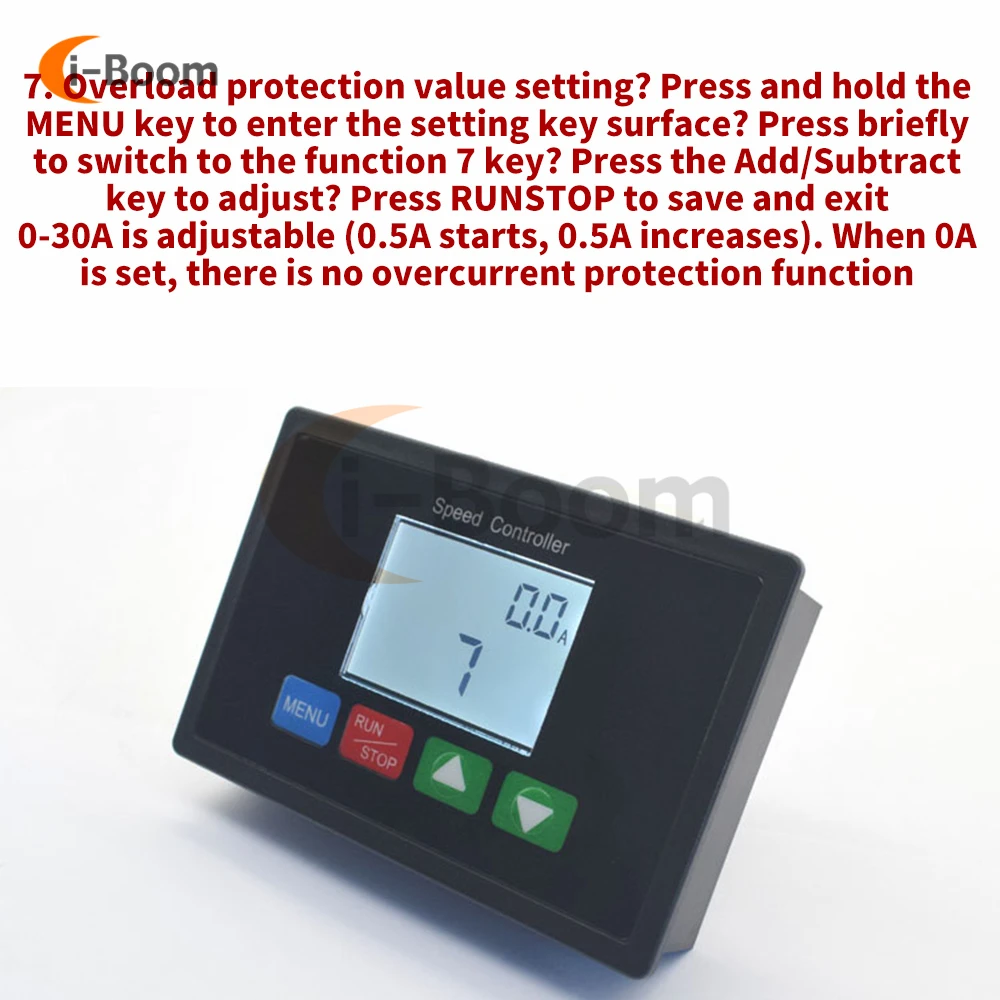

7. Configuração do valor da proteção contra sobrecarga Pressione longamente a tecla MENU para entrar na superfície da tecla de ajuste Pressione rapidamente para mudar para a função 7 Superfície da tecla Pressione as teclas mais e menos para ajustar Pressione RUN/STOP para salvar e saída

0-30A é ajustável (0.5A começa, 0.5A aumenta). Quando 0A é ajustado, não há nenhuma função da proteção da sobrecarga

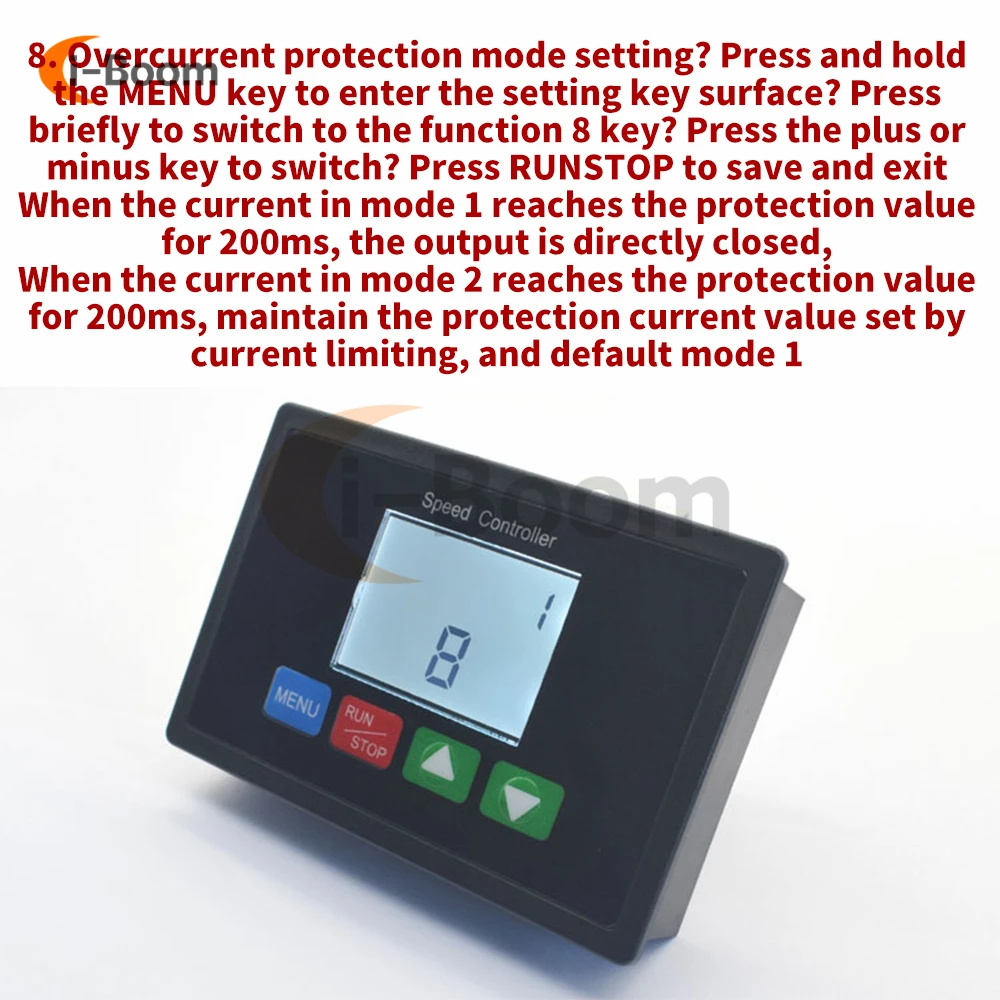

8. Configuração do modo de proteção contra sobrecorrente Pressione longamente a tecla MENU para entrar na superfície da tecla de ajuste Pressione short para alternar para a função 8 Superfície da tecla Pressione as teclas mais e menos para alternar e pressione RUN/STOP para salvar e saída

Quando a corrente no modo 1 alcança o valor da proteção para 200ms, a saída é fechada diretamente,

Quando a corrente no modo 2 alcança o valor da proteção para 200ms, mantenha o valor atual da proteção ajustado pela limitação atual, e o modo padrão 1

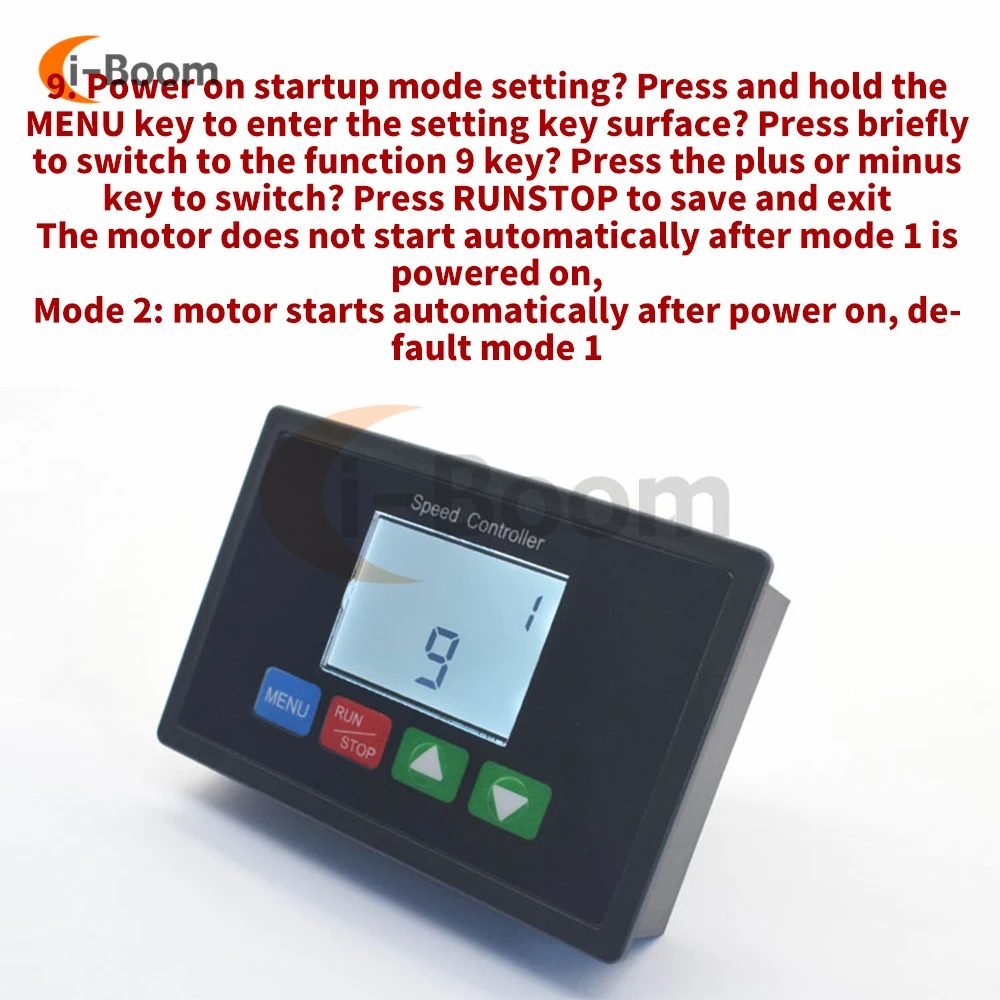

Nove. Ligar configuração do modo de arranque Pressione longamente a tecla MENU para entrar na superfície da tecla de configuração Pressione short para mudar para a função 9 Superfície da tecla Pressione as teclas mais e menos para mudar e pressione RUN/STOP para salvar e sair

O motor não liga automaticamente após o modo 1 ser ligado,

Modo 2: o motor começa automaticamente após o poder sobre, modo padrão 1

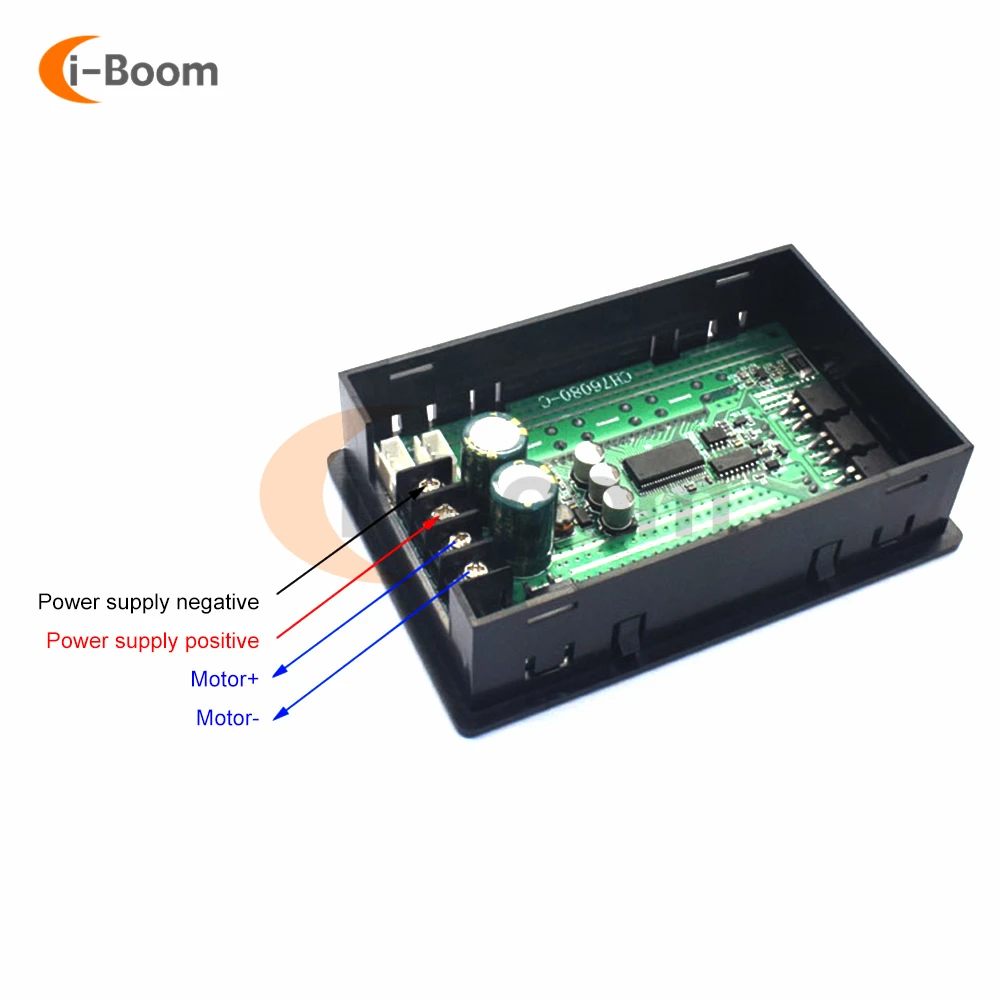

Nota: A entrada deve ser dividida em tensões positivas e negativas. A tensão de entrada deve ser igual à tensão nominal do motor (dentro de 10-55V DC). Por exemplo, a tensão nominal do motor é de 12V. A tensão nominal do motor é de 36V. A tensão nominal do motor é de 36V. A tensão de entrada do governador é 36V. A tensão de entrada de 220V vai queimar!

Lista do produto:

1X overnor

1X interruptor utton

Codificador 1X

1X ound ímã
