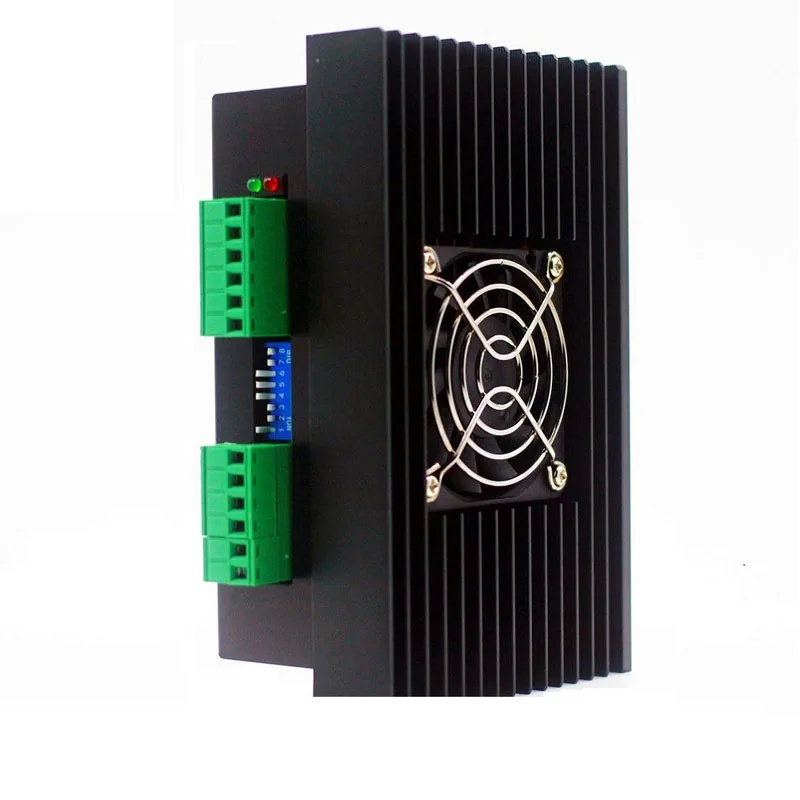

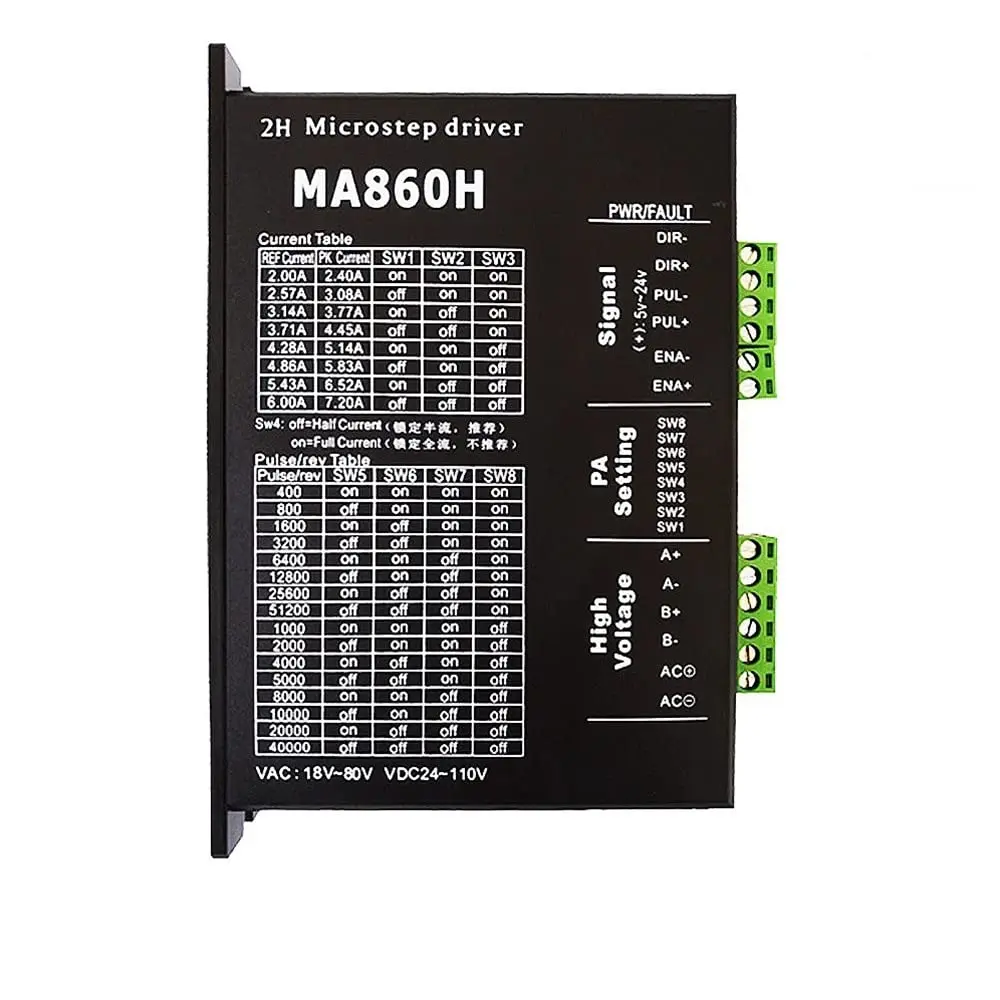

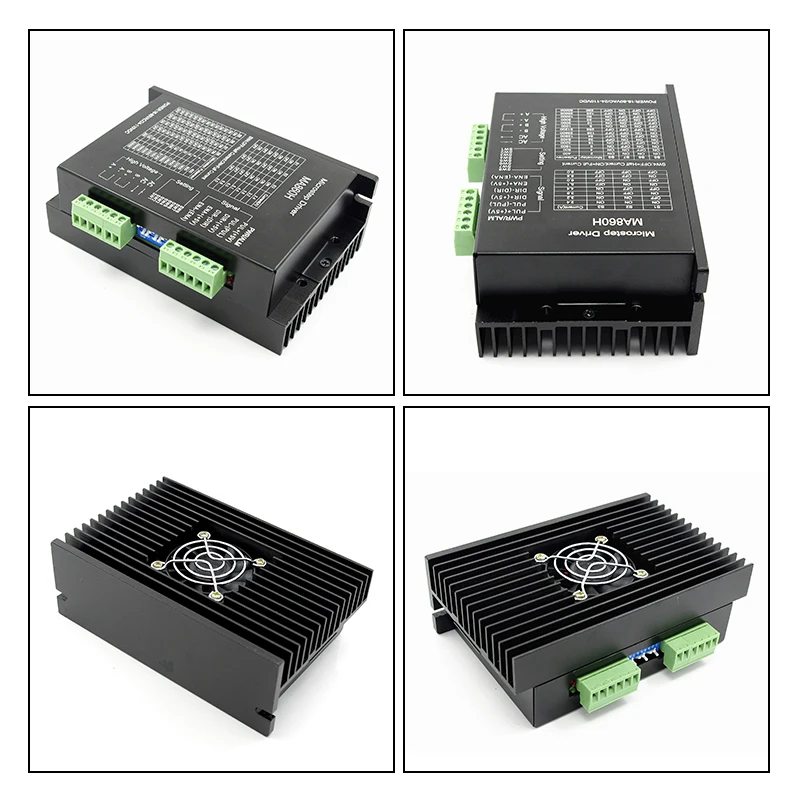

Motorista Digital do Motor Deslizante com Ventilador Ma860h Driver Dsp Módulo Controlador Microstep para Motor Fase 86 Nema23 e Nema34
R$ 212,24
DÚVIDAS?
Envie um email para:
Suprimentos e Equipamentos Elétricos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| COR | Preto |
| Fonte de Alimentação | DC |
| Número do Modelo | Ma860h |
| Tipo de Motor | Motor de Passo |
| Origem | CN (origem) |
| Phase | Two-phase |

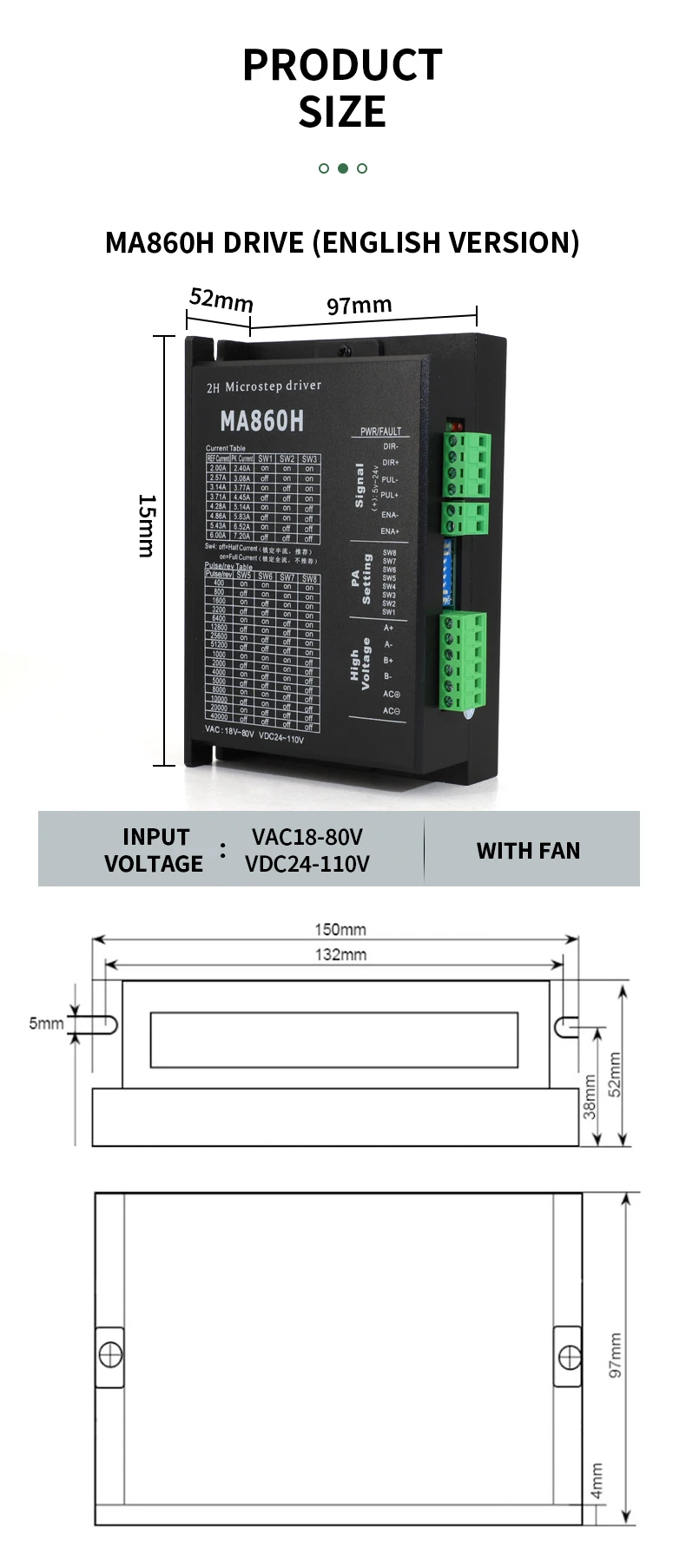

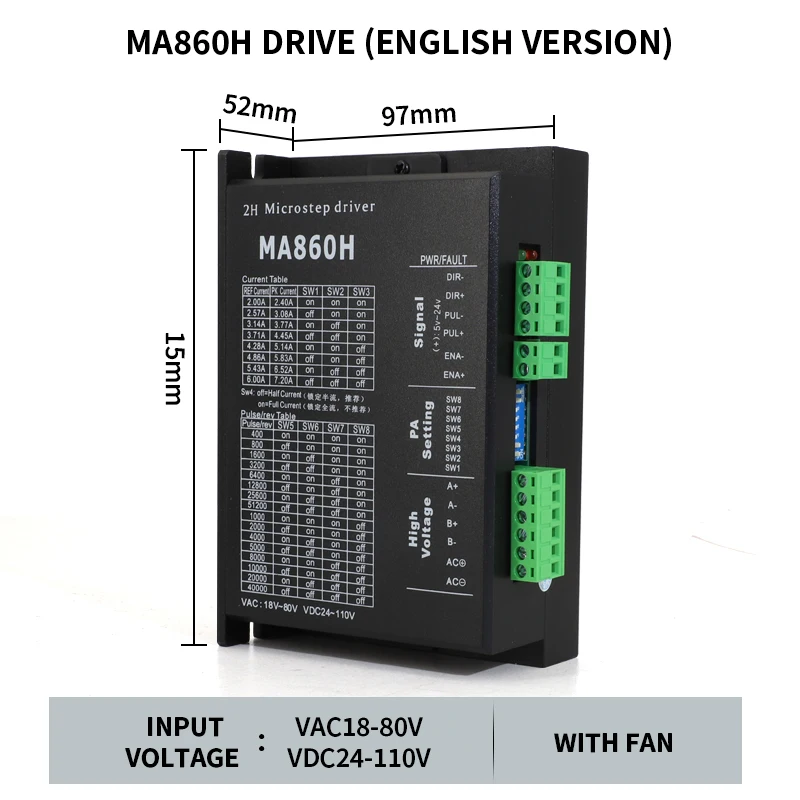

| Size | 15x10x4cm |
| Continuous Output Current | 6A |
| Maximum Applicable Motor Capacity | 600w |
| Input Voltage | 24V |
| Maximum Output Current | 7.2a |
| Applicable Motors | Nema23/nema34 Stepper Motor |
Lista do pacoteMotorista 1PC MA860H
|
Motorista do motor deslizante MA860H |
|
|
Modelo do motorista |
MA860H com ventilador |
|
Sinal do pulso |
3.3V/5V/24V compatível. Nenhuma série resistor necessário |
|
Voltagem de entrada |
AC18V-80V, DC24V-110V |
|
Configurações segmentação |
400-51200 subdivisão |
|
Micro-passos são subdivididos em 16 tipos; a faixa de corrente é 2.0A-7.2A, com meia-corrente, sobretensão, |
|
|
Pode acionar motores de passo bifásicos de 4 fios e 8 fios |
|
1. Phones e Accessories |
Tensão entrada gama: AC18V-80V, DC24V-110V |
|
Faixa de saída atual: 20-7.2A |
|
|
Faixa de micro segmentação: 400-51200ppr |
|
|
Entrada do sinal: compatível com 5-24V |
|
2. 2 Motor Fase 86 Nema23 e Nema34
3. Motorista Digital do Motor Deslizante com Ventilador
|
Descrição do produto |
|
|

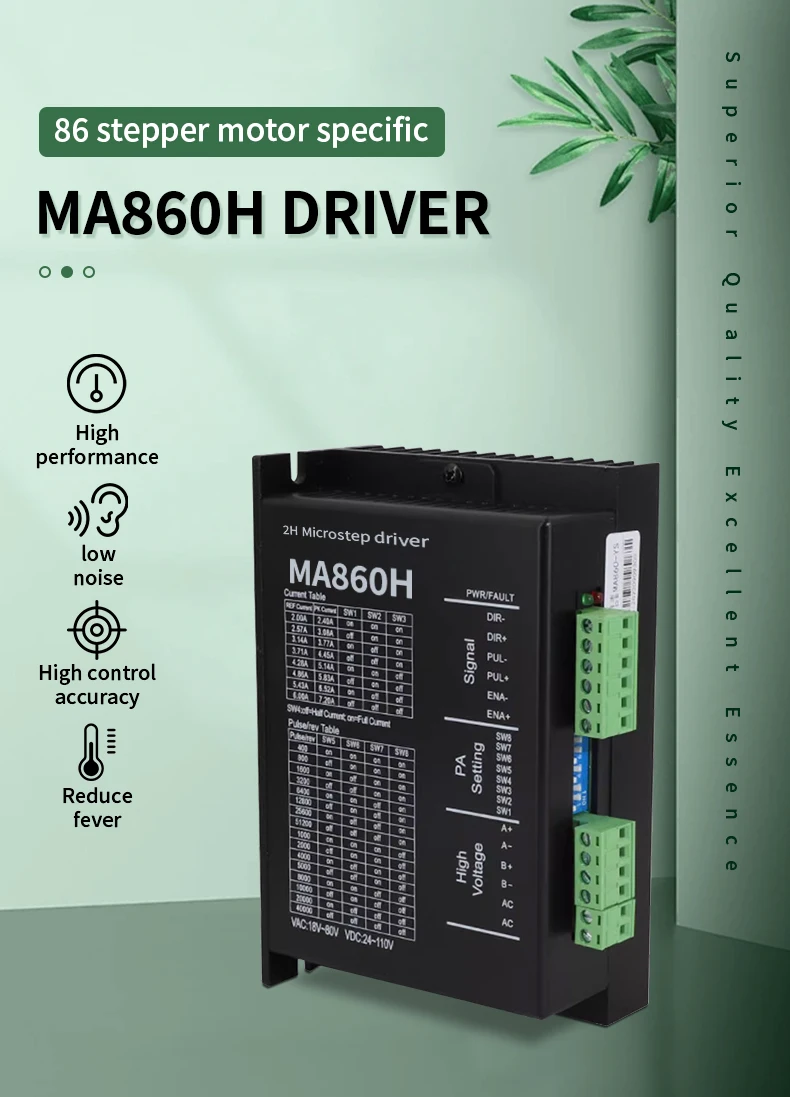

O driver digital DSP MA860H, baseado no chip digital DSP, novo algoritmo, especialmente otimizado para acionamento e aquecimento do motor, apresenta baixa vibração, baixo calor, baixo ruído e excelente desempenho de alta velocidade, apropriado para 86 e 57 séries do motor |
|
|
Entrada do sinal |
Pulso + Direção |
|
Sinais compatíveis |
Isolamento fotoelétrico interno, compatível com sinais 5V ~ 24V |
|
Tensão operacional |
CA 18-80V, 20-110V DC |
|
Trabalho atual |
Saída ajustável 2.0-7.2A |
|
Aplicação ocasiões |
Pequenas máquinas de marcação, impressoras 3D, máquinas de gravação, máquinas CNC, máquinas laser e outros equipamentos |
|
Motor correspondente |
Motor deslizante 57/86 |
|
Função protetora |
Sobrecorrente, sobretensão, subtensão |
|

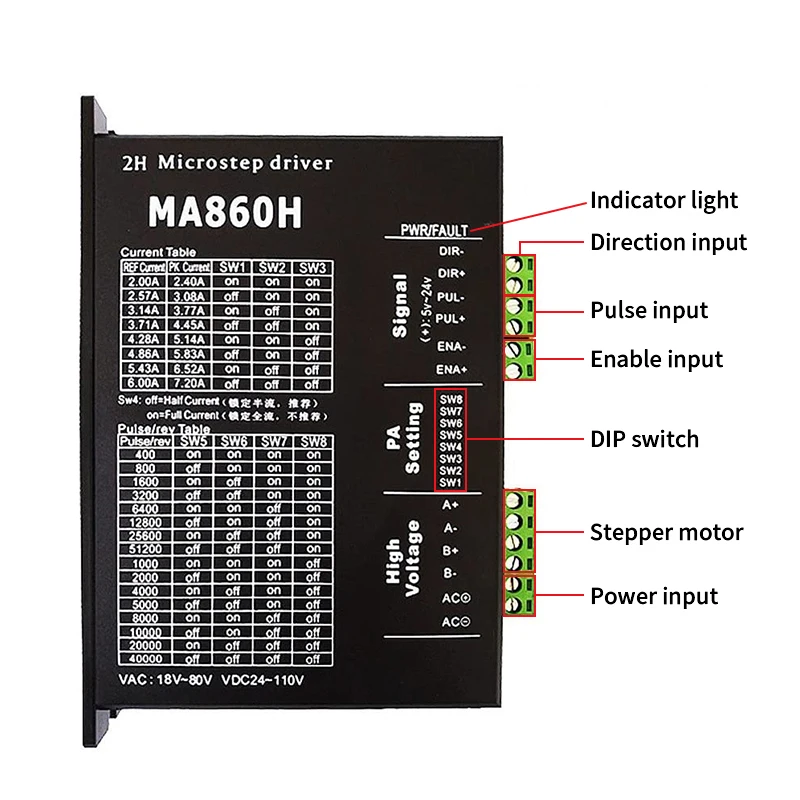

Função do motorista Introdução |
|
|
Funções do Drive |
Instruções Operacionais |
|
Luz indicadora |
A unidade tem luzes indicadoras vermelhas e verdes. A luz verde é a luz indicadora do poder. Quando o condutor está ligado, a luz verde pisca. A luz vermelha é a luz indicadora da falha. Quando ocorre uma sobretensão ou sobrecorrente, a luz da falha pisca. Quando a unidade falha, a falha só pode ser limpa reconectando a fonte de alimentação e reiniciando a ativação. |
|
Interface do sinal |
Pulso (PUL)+ e pulso (PUL)-são as extremidades positivas e negativas do sinal de pulso de controle; |
|
Configurações segmentação |
Os quatro interruptores DIP SW5-SW8 são usados para selecionar um total de 15 níveis de subdivisão de micro-passo. |
|
Configuração atual |
Os três interruptores DIP SW1 ~ SW3 são usados para selecionar um total de 8 níveis de corrente de saída. |
|
Interface do poder |
CA 18-80V |
|
Interface do motor |
Motor A + e motor A-estão conectados aos terminais positivo e negativo do enrolamento da fase A do motor de passo; |
4. Toys e Sports
|

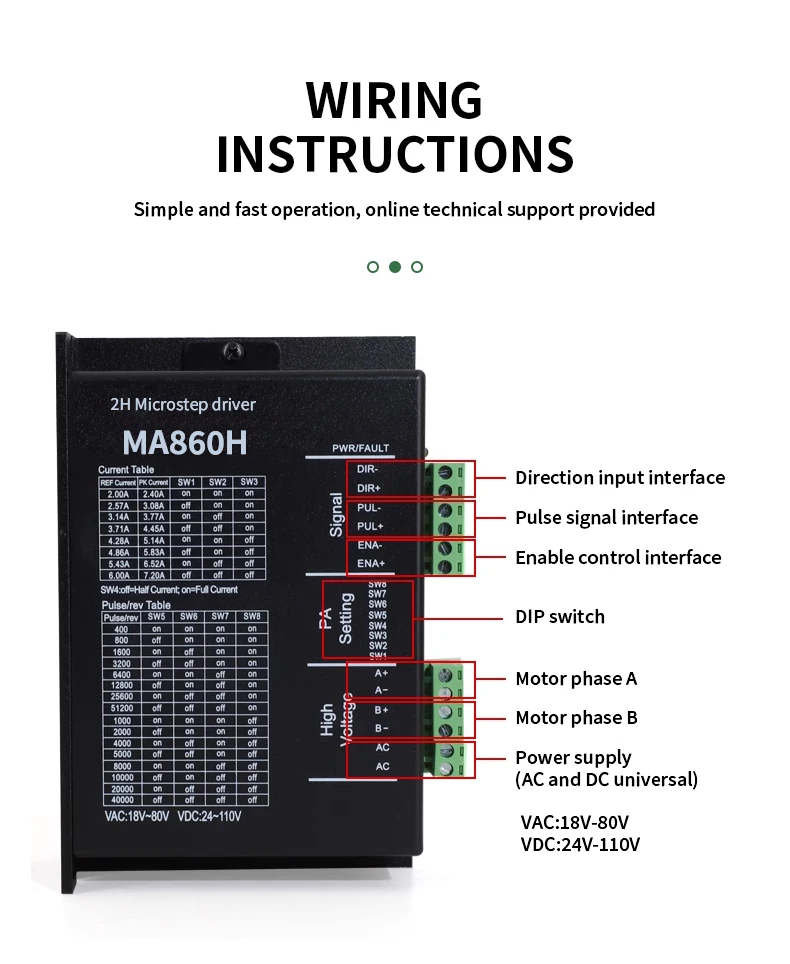

Alimentação e Fiação do Motor Instruções |
|||
|
Função |
Símbolo |
Definição |
Observação |
|
Potência entrada |
CA |
Alimentação CA e CC |
CA 18-80V |
|
CA |
|||
|
Fiação do motor |
A + |
Motor deslizante |
Ao trocar arbitrariamente a fiação do enrolamento da fase A ou da fase B, a direção de funcionamento do motor pode ser alterada. |
|
A… |
|||
|
B + |
Motor deslizante |
||
|
B… |
|||
|
Controle instruções fiação sinal |
|||
|
Função |
Símbolo |
Definição |
Observação |
|
Sinal do pulso |
PUL + |
Pólo positivo do sinal do pulso |
No modo de comando padrão PUL + DIR, ele é usado para controlar a velocidade e o curso do motor; |
|
PUL- |
Sinal do pulso pólo negativo |
||
|
Direção Sinal |
DIR + |
Sinal positivo do sentido |
No modo de comando padrão PUL + DIR, ele é usado para controlar a direção da operação do motor; |
|
DIR… |
Sinal do sentido pólo negativo |
||
|
Activar Sinal |
ENA + |
Activar sinal positivo |
Na configuração padrão, o acoplador óptico interno não está conduzindo e o driver está ativado. O motorista responde ao sinal PUL/DIR acima; o sinal de entrada liga o acoplador óptico interno, o motorista está em um estado de desativação e o motor está em um estado livre. A habilitação pode ser modificada conforme as necessidades do cliente. |
|
ENA |
Activar o pólo negativo do sinal |
||
5. Beauty e Health

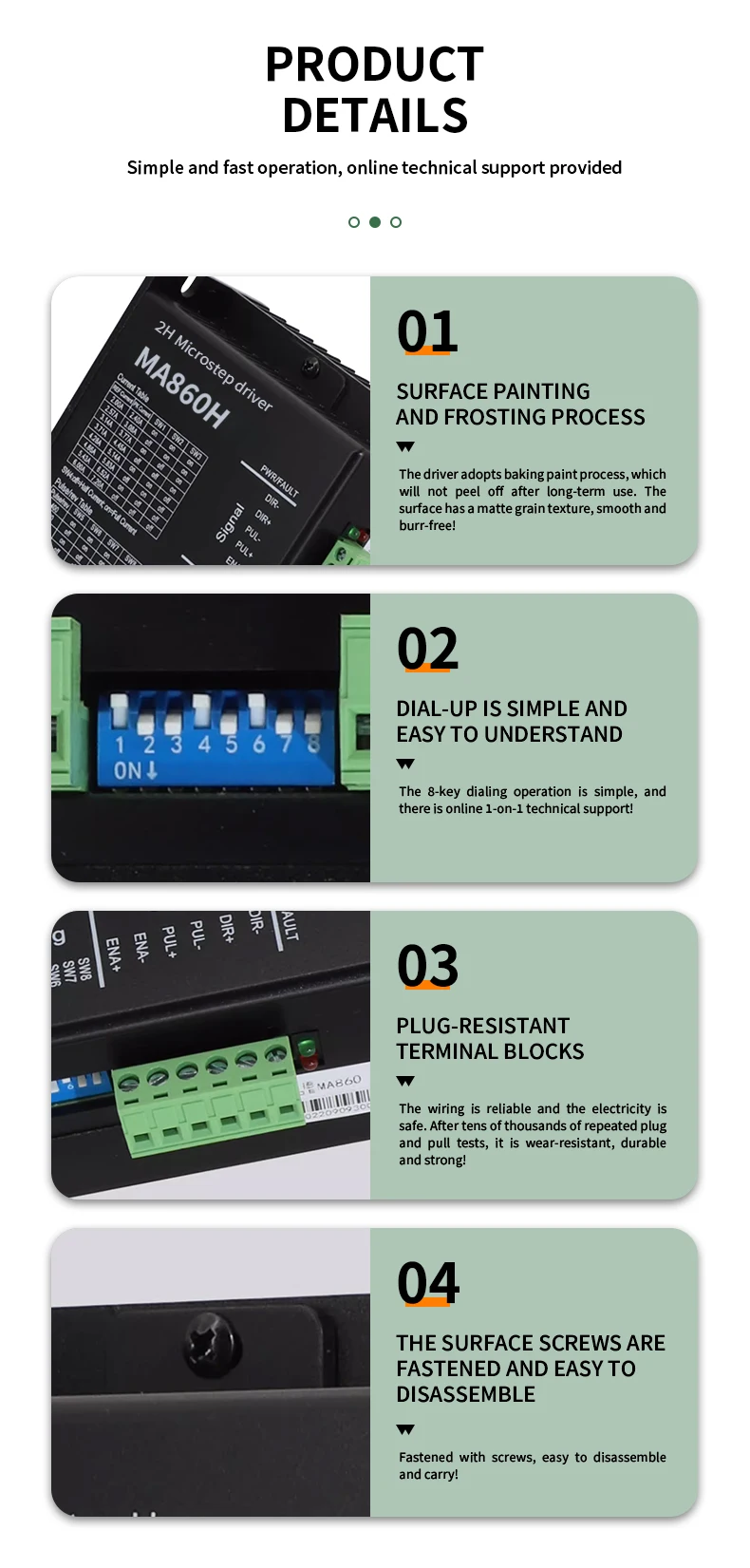

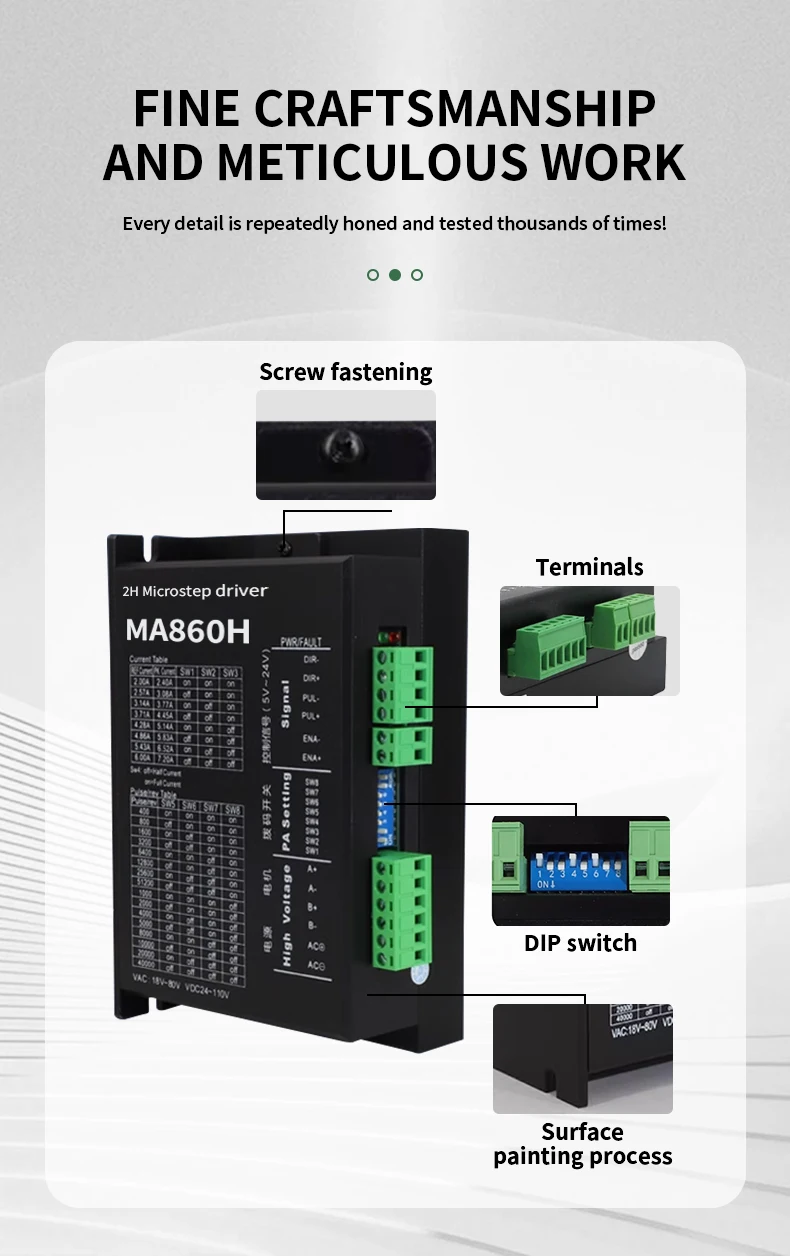

Pintura 1. Surface e geada processo
O motorista adota o processo da pintura do cozimento, que não descascará fora após o uso a longo prazo. A superfície tem uma textura de grão mate, suave e sem rebarbas!
2.Dial-up é simples e fácil de entender
A operação de discagem de 8 teclas é simples e há suporte técnico on-line 1 em 1!

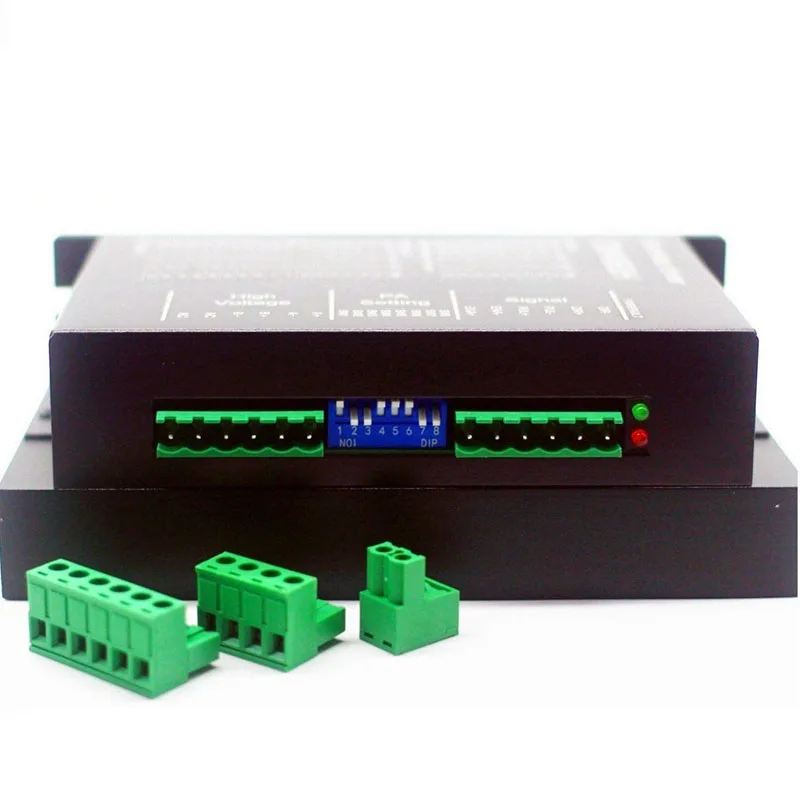

3. Blocos terminais Plug-resistentes
A fiação é confiável e a eletricidade é segura. Após dezenas de milhares de testes repetidos de plug and pull, é resistente ao desgaste, durável e forte!
4. Os parafusos de superfície são presos e fáceis desmontar
Fixado com parafusos, fácil de desmontar e transportar!
6. Phones e Accessories
7. 2 Motor Fase 86 Nema23 e Nema34
8. Motorista Digital do Motor Deslizante com Ventilador

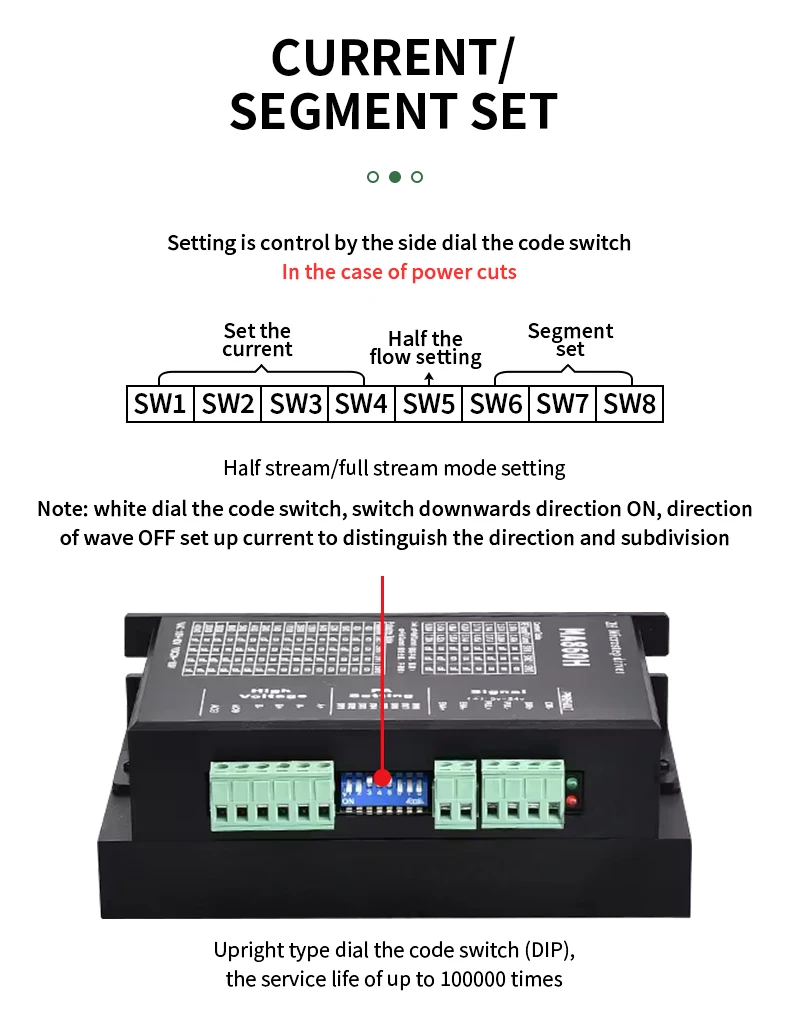

Nota: o seletor branco o interruptor do código, comuta para baixo o sentido SOBRE, sentido da onda FORA estabelece a corrente para distinguir o sentido e a subdivisão.
Tipo vertical discar o switch çode (DIP), a vida útil de até 100000 vezes.
