1. 42 17 4-chumbo Nema Motor de Passo

• Número da peça do fabricante: 17HS24-2104S-PG5

• Tipo do motor: Stepper bipolar

• Passo Ângulo: 0,35 graus

• Segurando o torque sem caixa de velocidades: 65Ncm (92,05 oz.in)

• Corrente avaliado/fase: 2.1A

• Resistência Fase: 1,6 ohms

• Tensão: 3.36V

• Indutância: 3.0mH ± 20%(1KHz)

2. Motor e Acessórios

• Gearbox Tipo: Planetário

• Relação engrenagem: 5.18: 1

• Eficiência: 90%

• Retrocesso sem carga: <= 1 deg

• Max. Torque admissível: 2Nm(283oz.in)

• Torque admissível do momento: 4Nm(566oz.in)

• Carga axial máxima do eixo: 50N

• Carga radial máxima do eixo: 100N

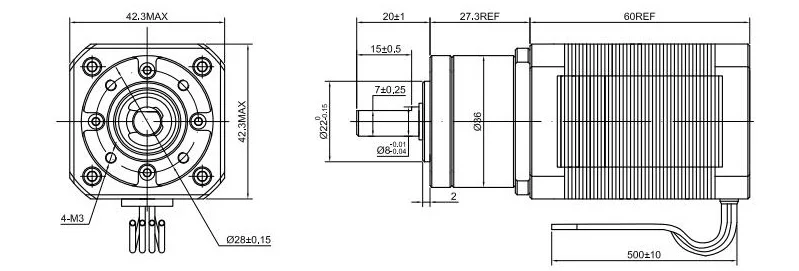

3. Motor de Passo

• Tamanho do quadro: 42x42mm

• Comprimento do motor: 60mm

• Gearbox Comprimento: 27,3mm

• Diâmetro do eixo: F 8mm

• Comprimento do eixo: 20mm

• Comprimento do D-corte: 15mm

• Número de leads: 4

• Comprimento do chumbo: 500mm

• Peso: 750g
