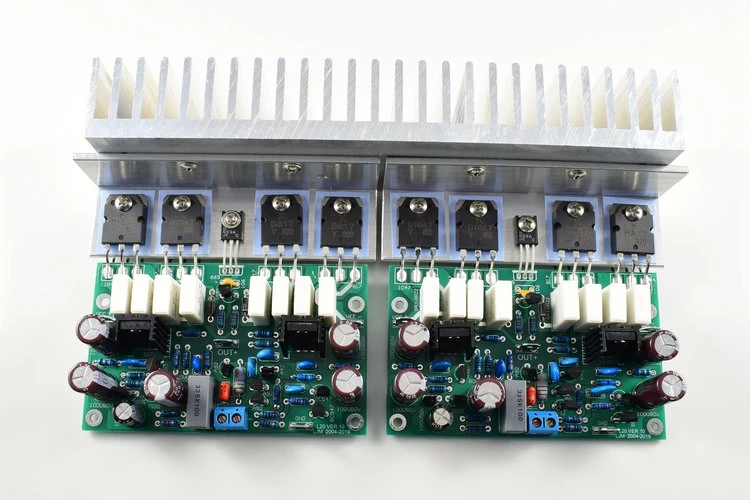

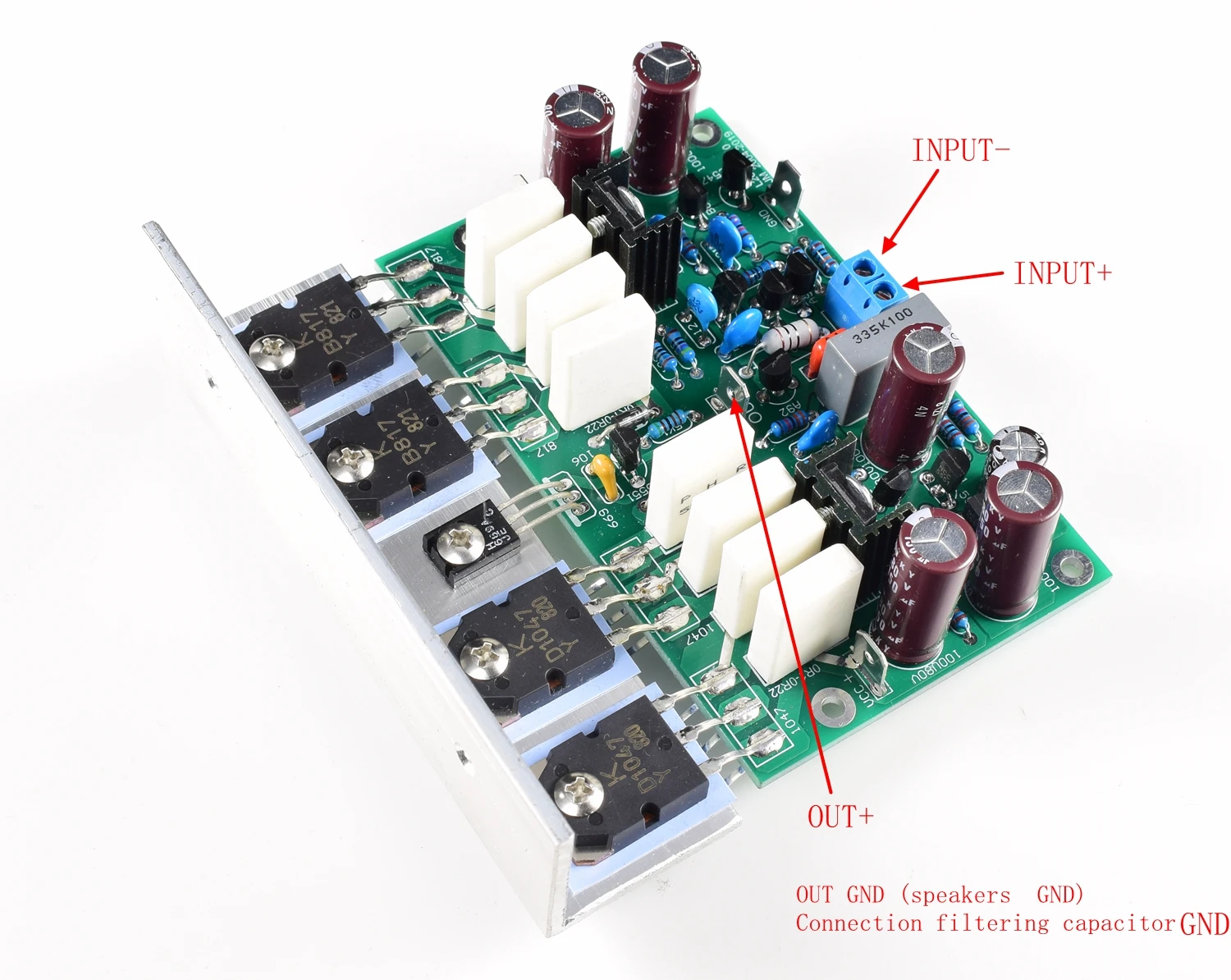

Placa de Amplificador de Potência Placa Acabada Duplo-canal Duas Placas Teste 200w8rver 10-ap2 L20

L20 recursos de referência de imagem física:

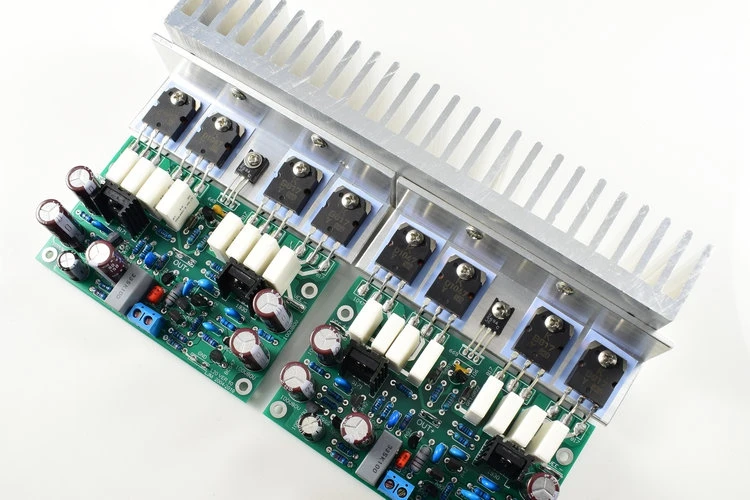

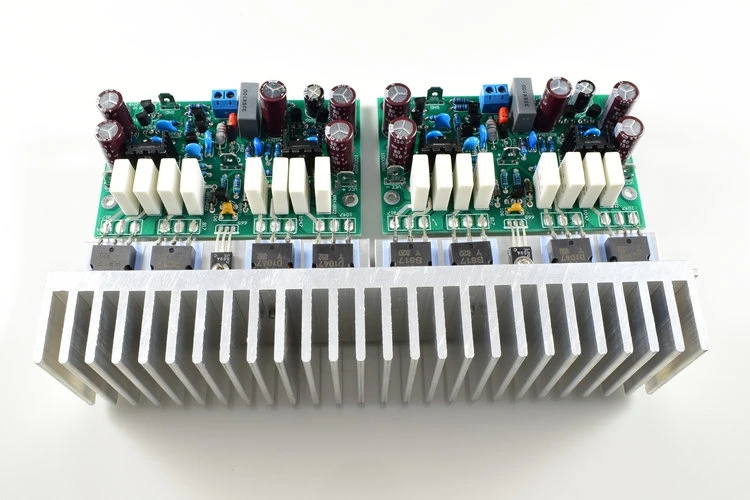

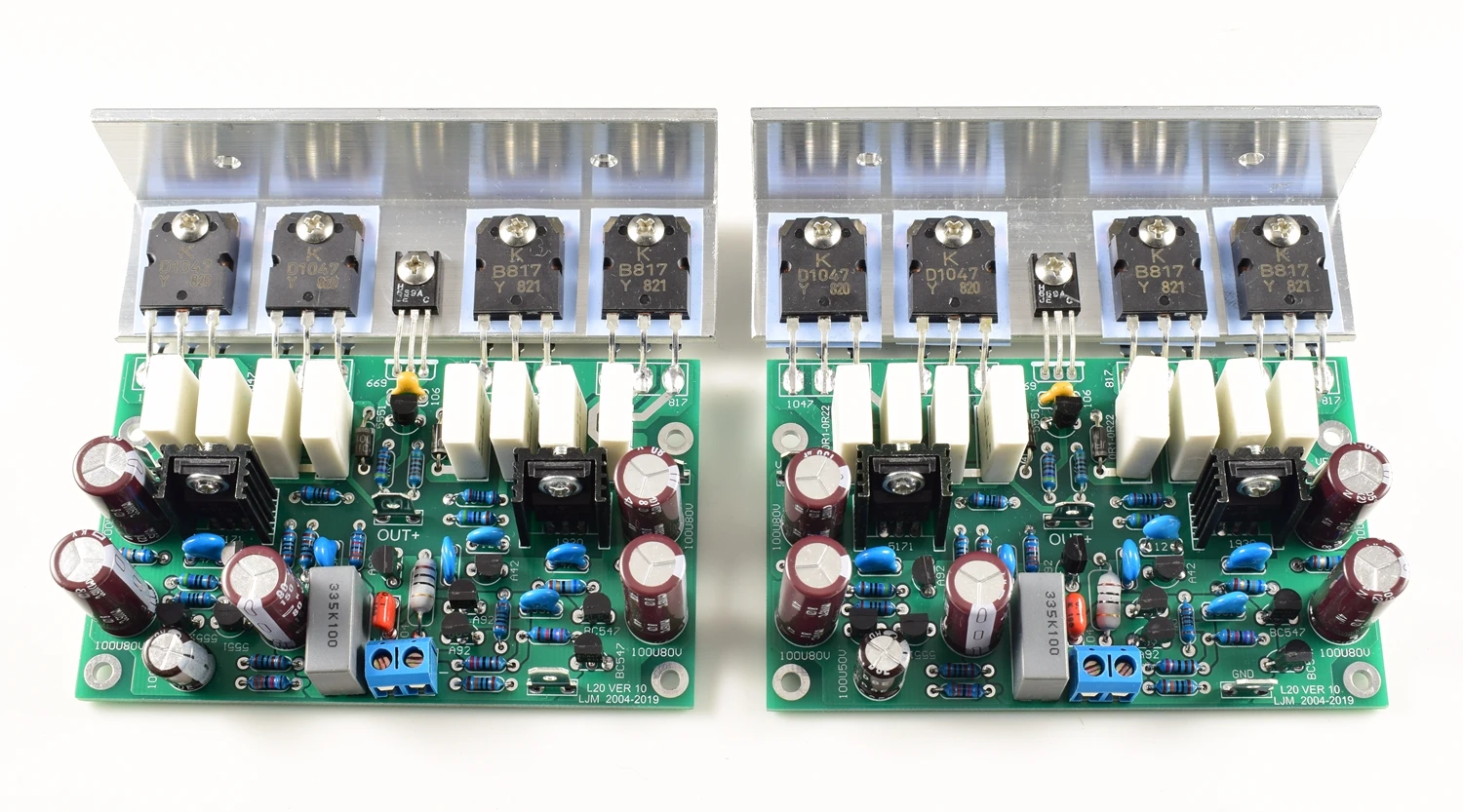

Vista frontal vista Traseira

1. Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

2. L20 Placa de Amplificador de Potência Placa – Origem : cn Origem

3. High Quality Eletrodomésticos – Origem : cn Origem

4. Eletrodomésticos – Origem : cn Origem

5. Acabada Duplo-canal Duas Placas Teste 200w8rver 10-ap2 – Origem : cn Origem

6. Peças p – Aparelho de Cuidados Pessoais – Origem : cn Origem

7. Cheap Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

8. Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

9. L20 Placa de Amplificador de Potência Placa – Origem : cn Origem

10. High Quality Eletrodomésticos – Origem : cn Origem

Suporte 200w 8 potência de saída europeia

Amplificador de potência ultra baixa distorção

Dados de teste: equipamento de teste:Precisão de áudio 2

Thd + n <0.0015% 50w 8r

Thd + n <0.003% 50w 8r 20hz-20 khz

Thd + n <0.002% a ponderação

SNR maior than99DB.

Ganho de tensão: 34 vezes

Sensibilidade de entrada: 1.9v (saída power200w 8 r)

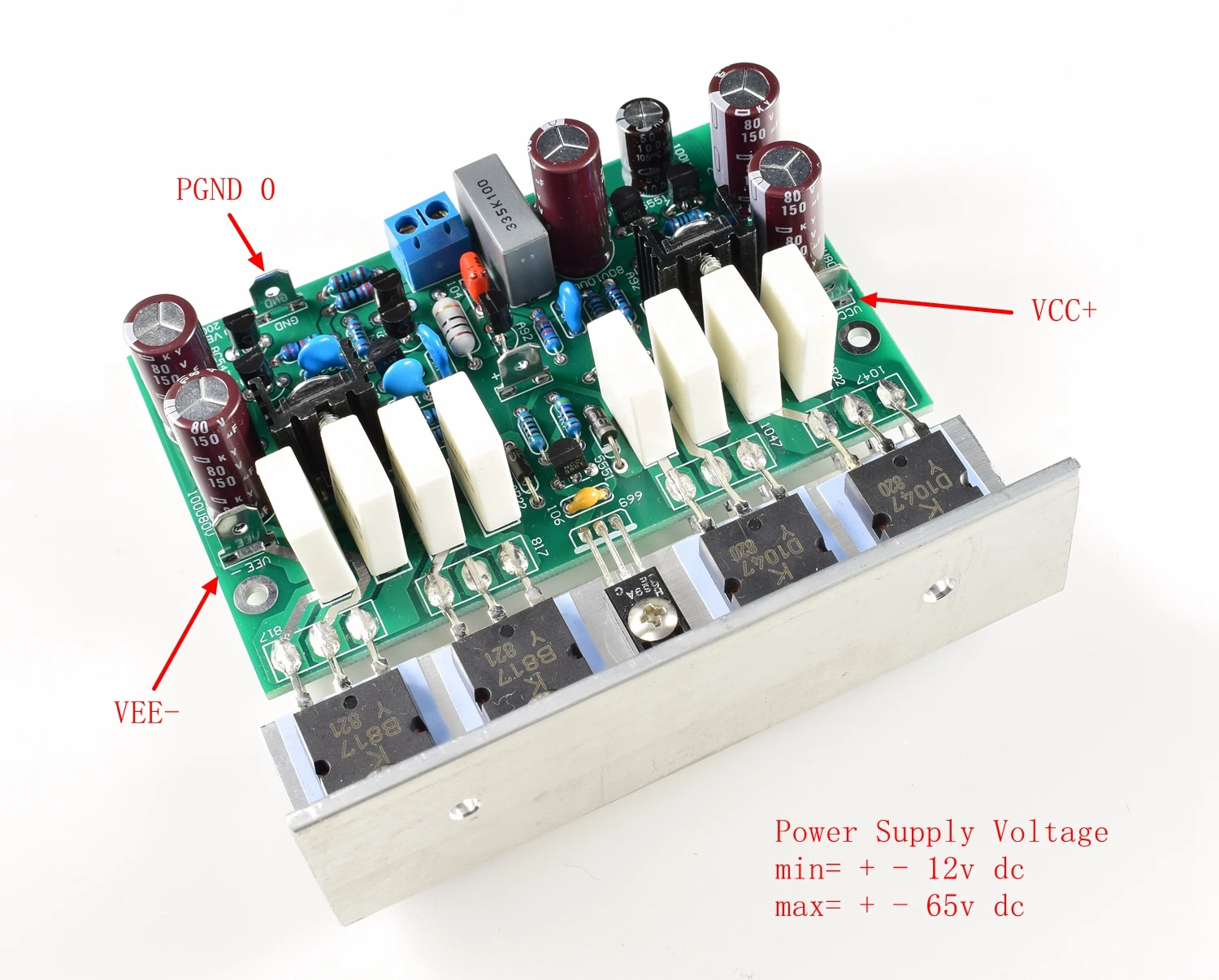

Tensão de alimentação: direto + -12v a + – 65v

Potência de saída 200w8r + -65v

300w4r + – 55v

350w4r + -60v

Tensão dc de saída <15mv.

Corrente de saída máxima> 15a.

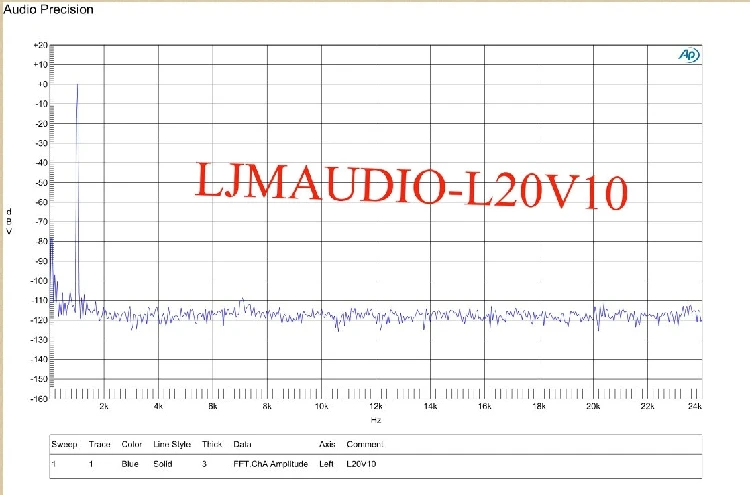

A placa acabada foi testada restritamente, o seguinte é um dados detalhados do teste

Se você estiver interessado, você pode encontrar outras informações de teste mais detalhadas

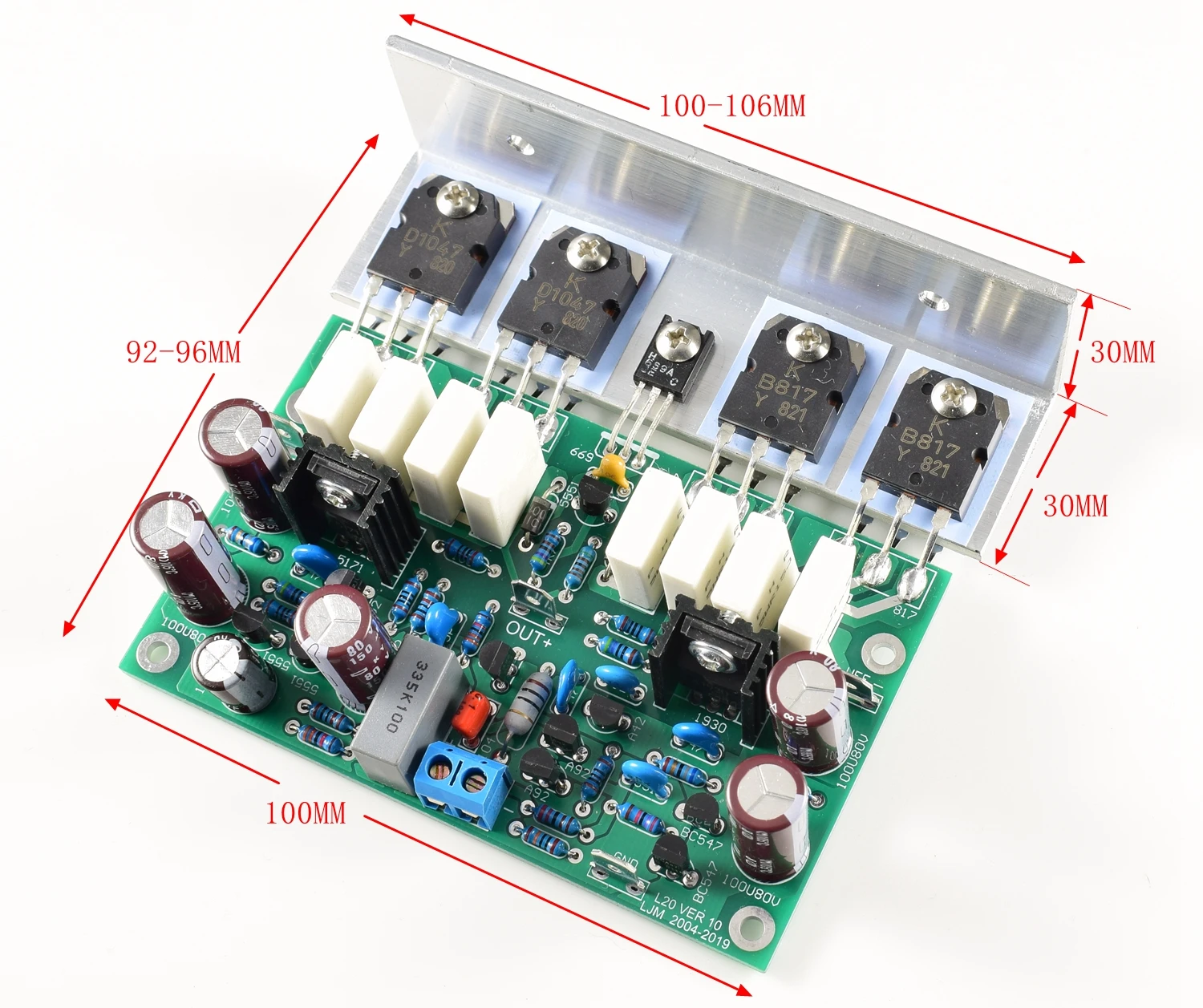

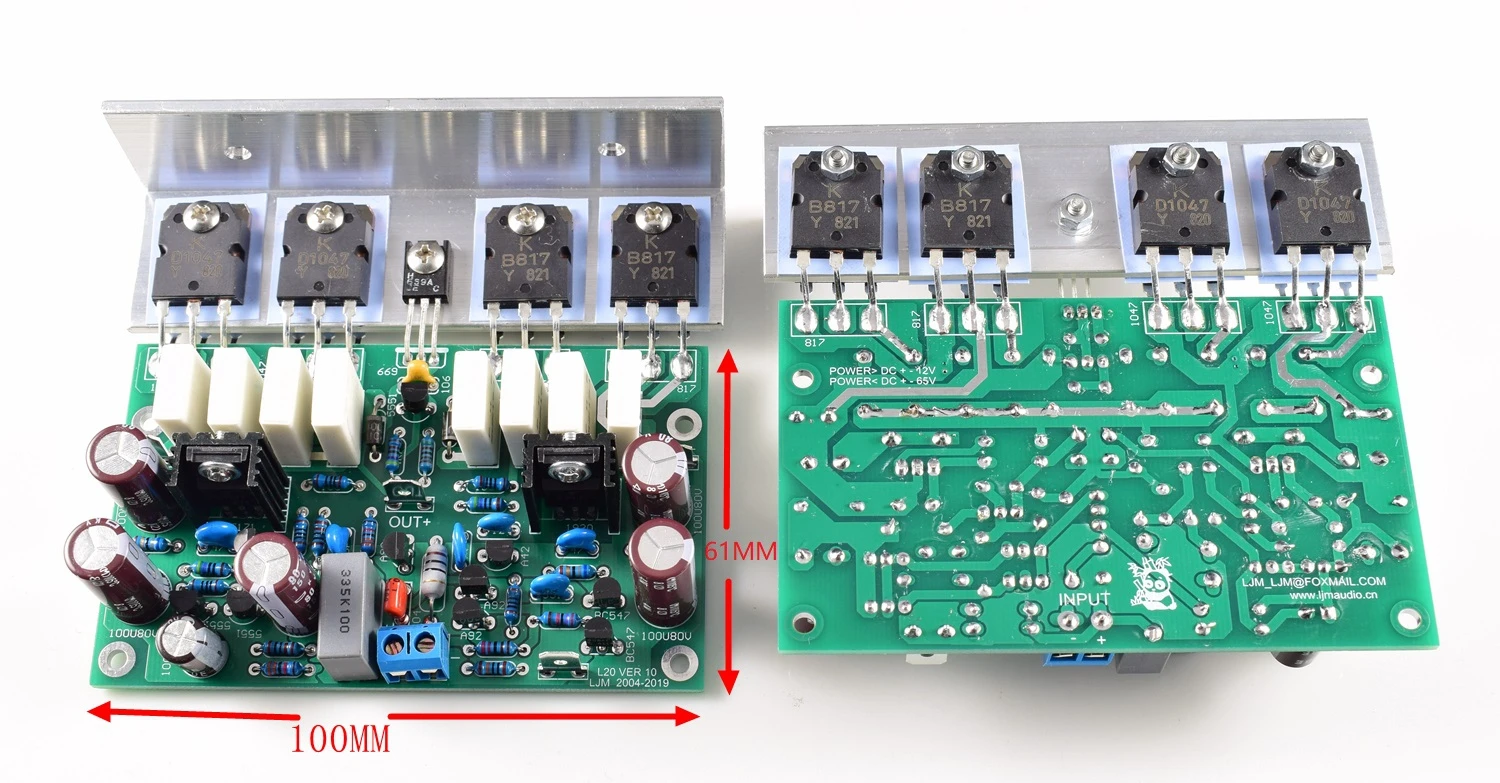

Pcb a área of100 * 61mm, o produto acabado tem alumínio de canto, alumínio de canto é 30mm de largura

Após installationl20 o tamanho é de cerca de 100*96mm

Espessura fr4 2.0mm do pwb

Coeficiente de amortecimento> 2000

Sr = 18v/eua

Corrente quiescente: mono co10ma valor aproximado

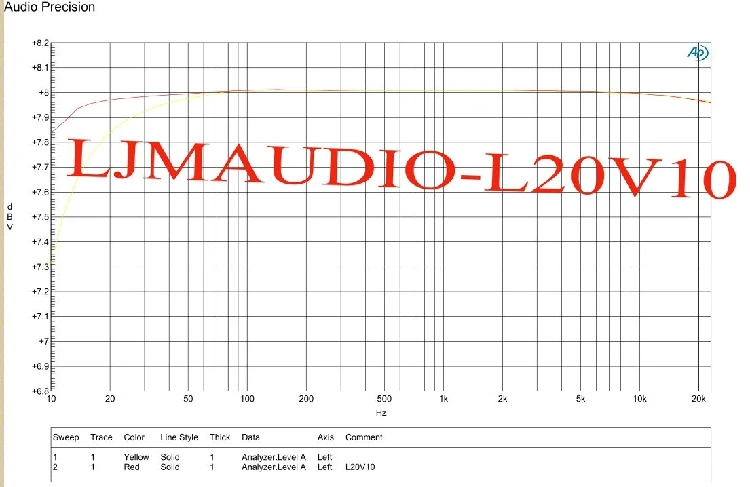

Resposta de frequência = 20hz-20k hz + – 0.05 db

10hz-25k hz-0.15 db

11. Eletrodomésticos – Origem : cn Origem

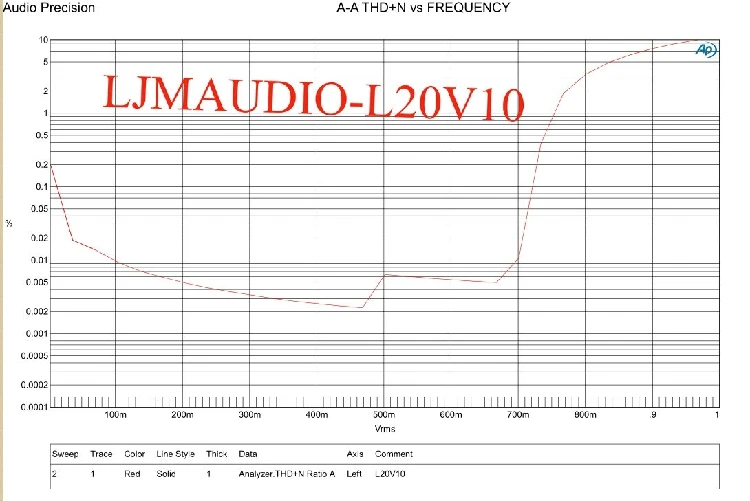

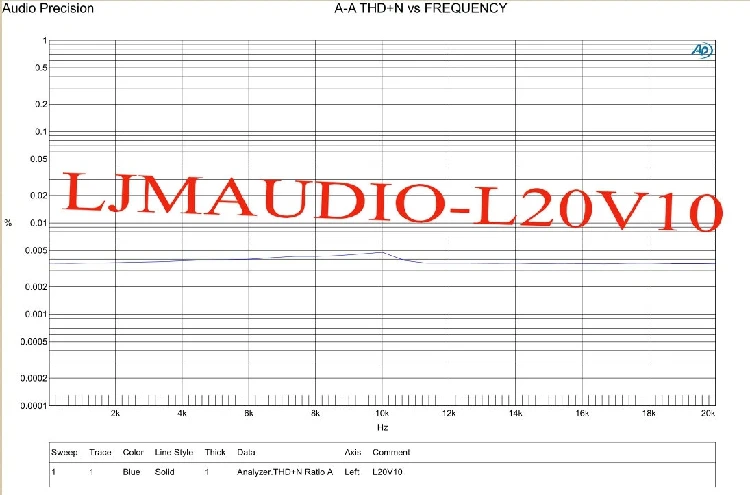

Dados do teste de thd + n:

Thd + n <0.004% 50w 8r

Thd + n <0.005% 50w 8r 20hz-20 khz

Thd + n <0.004% a ponderação

12. Acabada Duplo-canal Duas Placas Teste 200w8rver 10-ap2 – Origem : cn Origem

13. Peças p – Aparelho de Cuidados Pessoais – Origem : cn Origem

14. Cheap Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

————————————————– ———————————–

Subwoofer versão especial a resposta de freqüência é:Uma versão especial da resposta de frequência para subwoofer

31. High Quality Eletrodomésticos – Origem : cn Origem

20-200HZ -0.5DB

250HZ- 3DB

500 HZ-6DB

Tensão gain68times,

Quiescent current0 MA

Saída power200w 8r (+-dc65v)

Mono including incluindo a condução de calor de alumínio de canto, recommended500g mono radiador conexão ângulo de alumínio

—————————————————————————————————————-

A placa acabada foi testada restritamente

Pcb a área of100 * 61mm, o produto acabado tem alumínio de canto, alumínio de canto é 30mm de largura

Após installationl20 o tamanho é de cerca de 100*96mm

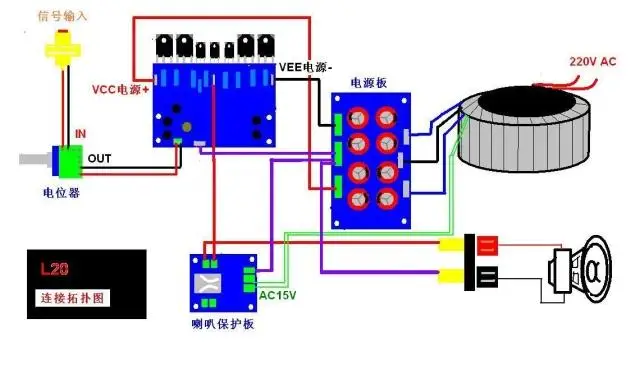

Por favor, note que, depois que o comprador recebe a placa acabada, por favor verifique se o parafuso está solto, ele deve ser fixado firmemente

L20 é um amplificador projetado de precisão, as peças não podem ser substituídas arbitrariamente if se houver um problema com a compra de produtos pirateados, devemos arcar com a responsabilidade, andljm irrelevante

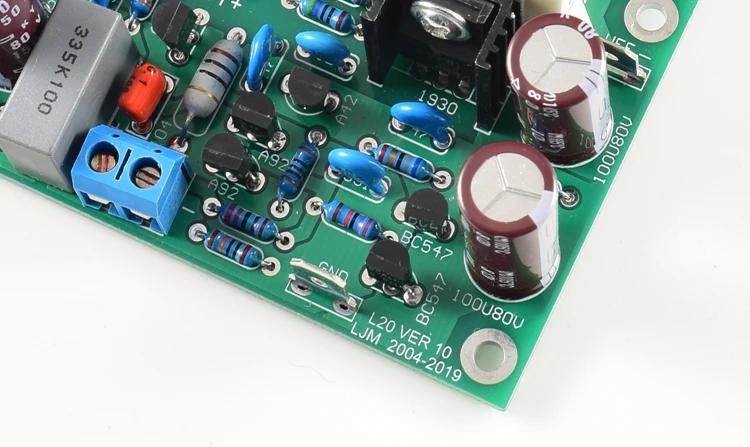

Versão numberVER 10

16. L20 Placa de Amplificador de Potência Placa – Origem : cn Origem

——————————————————————————————————————

Onda quadrada: TESTE

17. High Quality Eletrodomésticos – Origem : cn Origem

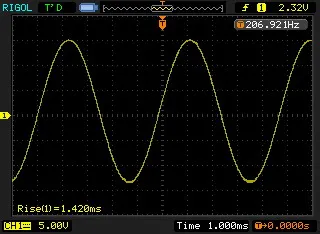

Onda senoidal de 200 hz,

18. Eletrodomésticos – Origem : cn Origem

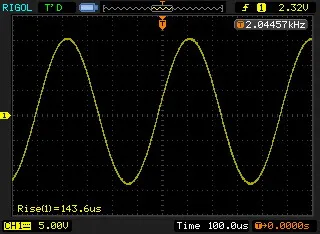

2K onda senoidal

19. Acabada Duplo-canal Duas Placas Teste 200w8rver 10-ap2 – Origem : cn Origem

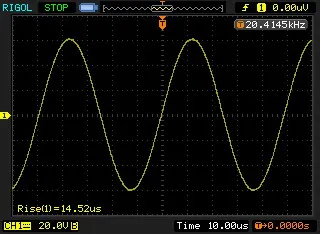

Onda senoidal 20k,

20. Peças p – Aparelho de Cuidados Pessoais – Origem : cn Origem

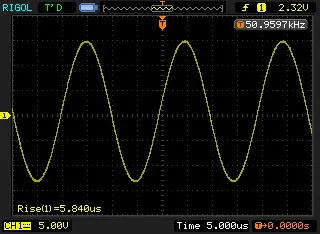

Onda senoidal 50k,

21. Cheap Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

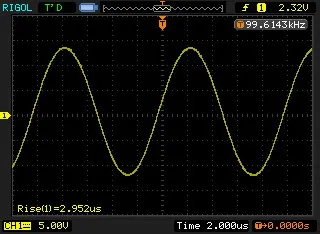

100K onda senoidal

22. Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

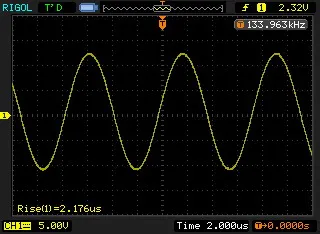

Onda senoidal de 134k,

23. L20 Placa de Amplificador de Potência Placa – Origem : cn Origem

Sinal de saída +-teste de onda senoidal 60v, load6.6europe, potência 260w frequfrequency20k hz

24. High Quality Eletrodomésticos – Origem : cn Origem

25. Eletrodomésticos – Origem : cn Origem

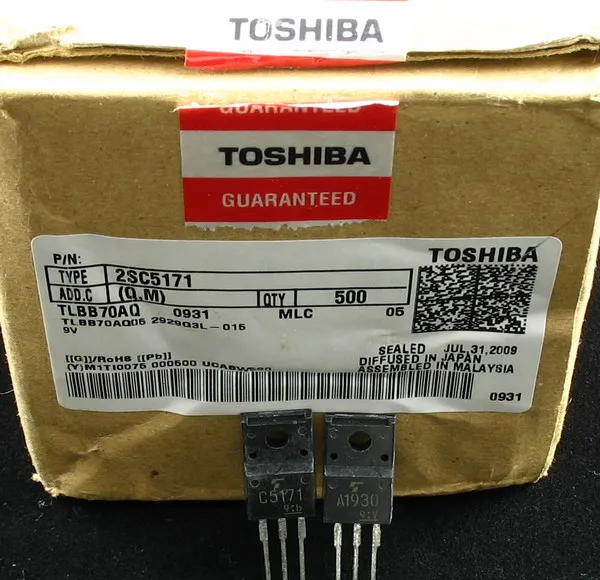

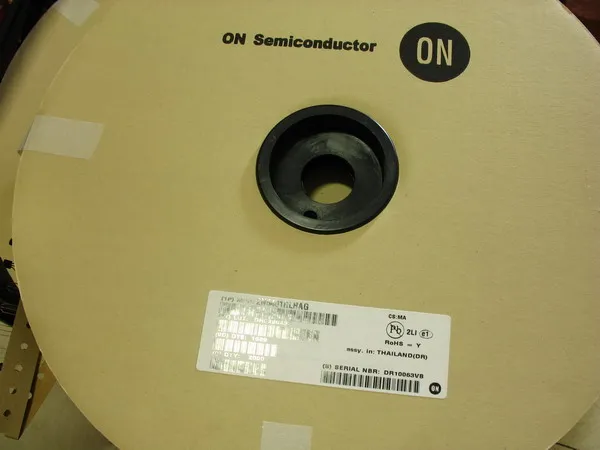

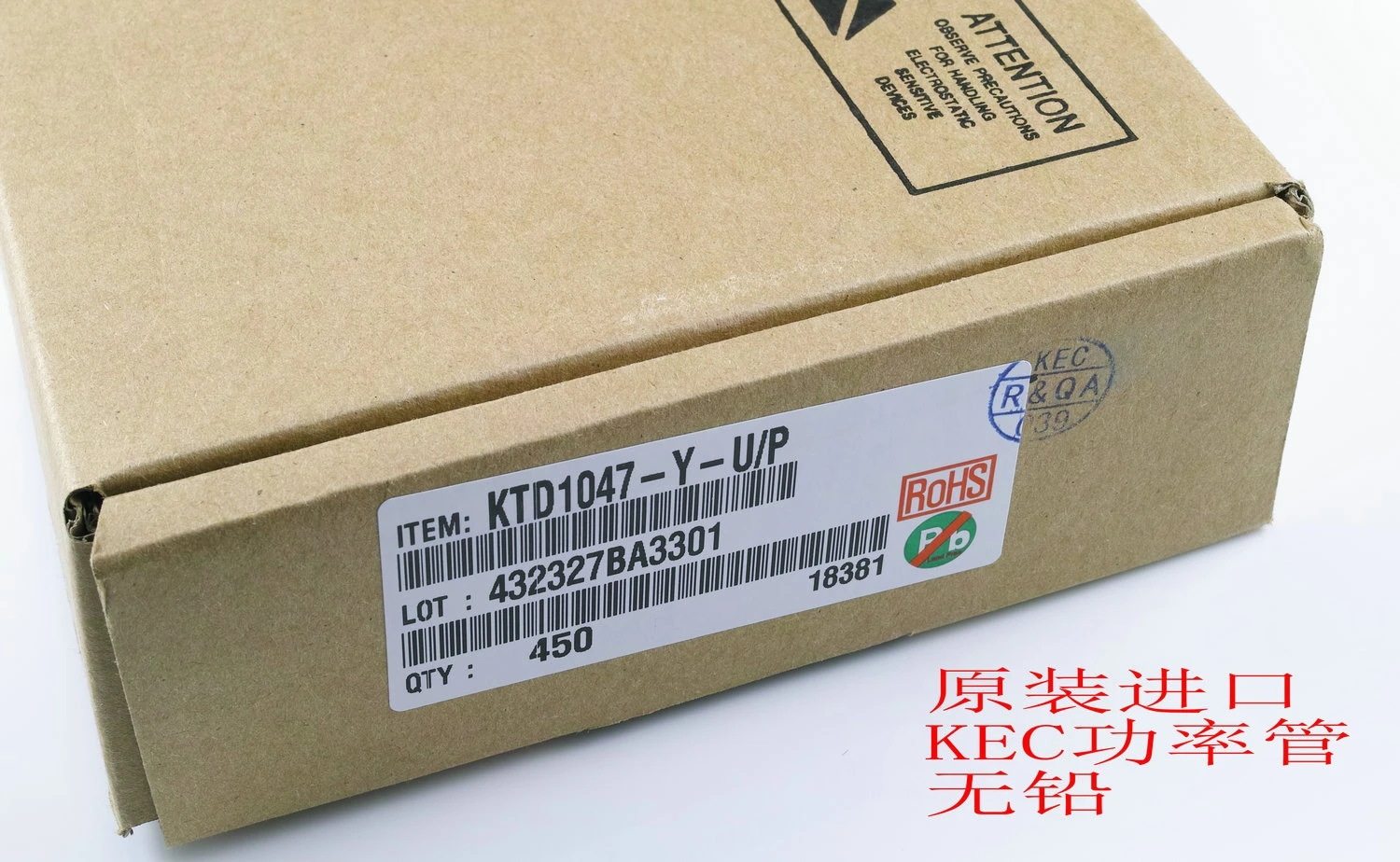

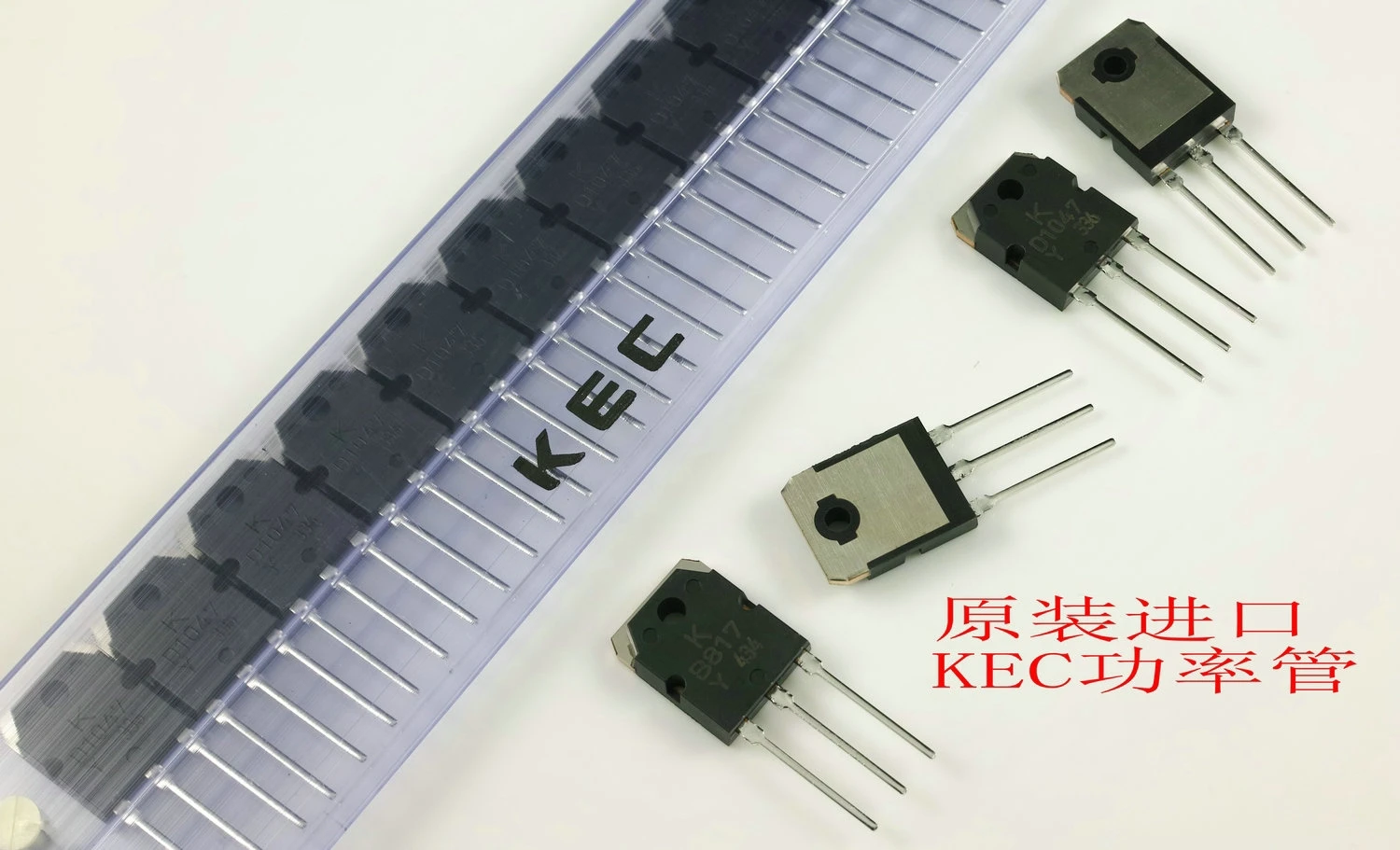

Todos os transistores são originaltoshiba onsemi fornecer garantia de qualidade

26. Acabada Duplo-canal Duas Placas Teste 200w8rver 10-ap2 – Origem : cn Origem

27. Peças p – Aparelho de Cuidados Pessoais – Origem : cn Origem

28. Cheap Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

29. Peças p Aparelho de Cuidados Pessoais – Origem : cn Origem

30. L20 Placa de Amplificador de Potência Placa – Origem : cn Origem

————————————————– ——

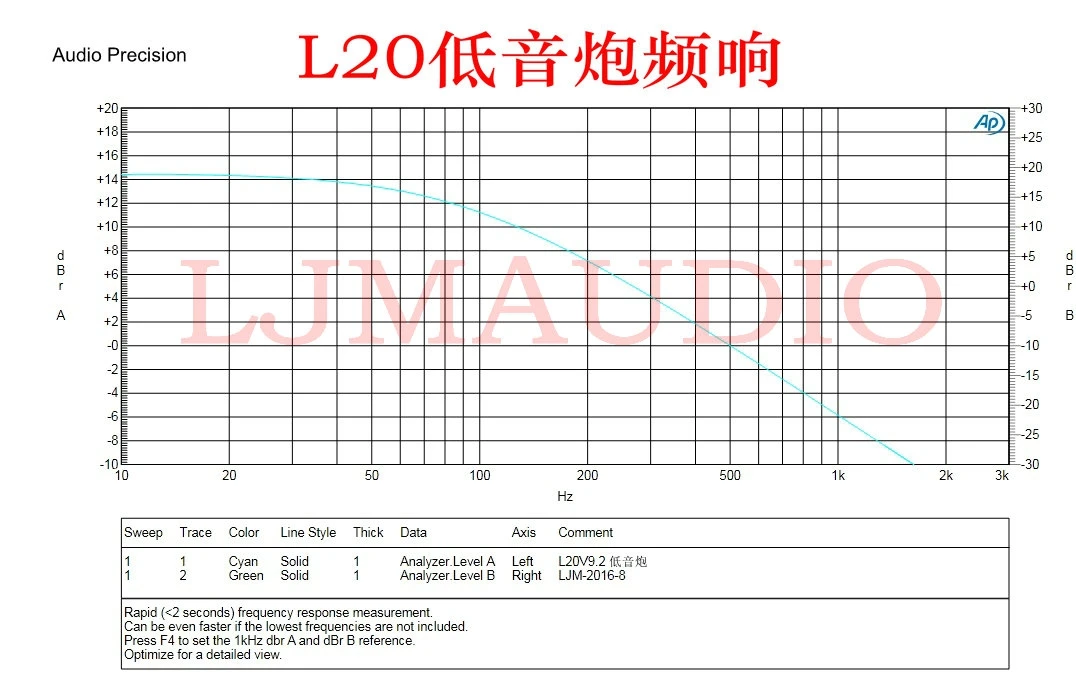

L20 v9.2 subwoofer edição diagrama de resposta de freqüência:

Se você precisa de personalização de resposta frequente, por exemplo, o ponto de atenuação, taxa de decaimento você pode deixar uma mensagem separadamente

A resposta de frequência padrão é mostrada na figura abaixo, é basicamente um alto-falante baixo comum

Você não precisa de nenhuma fase frontal de passagem baixa, basta conectá-lo ao subwoofer

Padrão 10-50 hz nenhuma atenuação o ganho is68times

Atenuação de 100 hz-3 dbr

Atenuação de 200hz-7dbr

Atenuação de 1k hz-20 dbr
