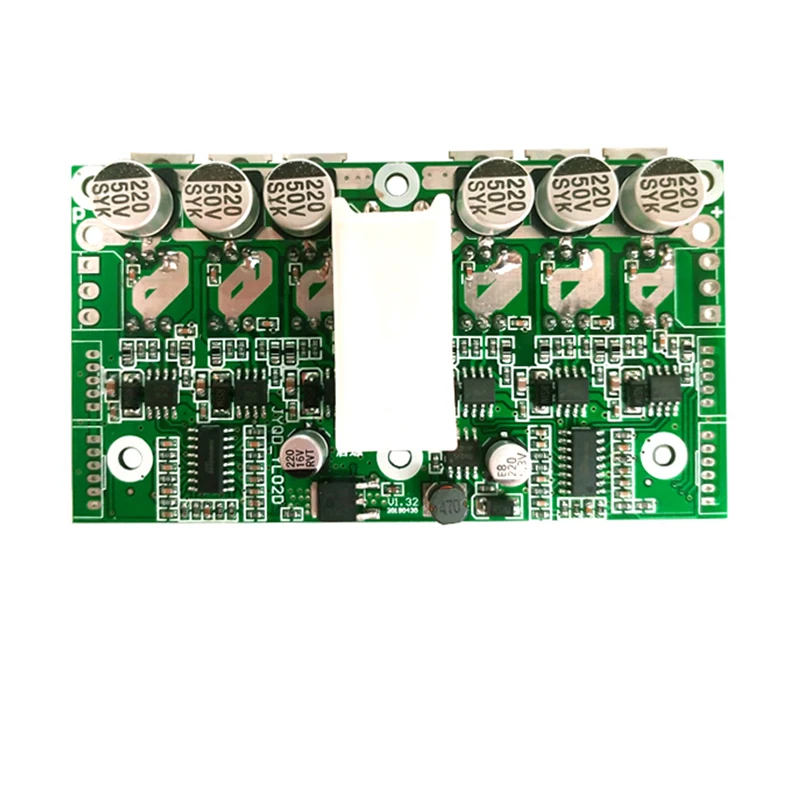

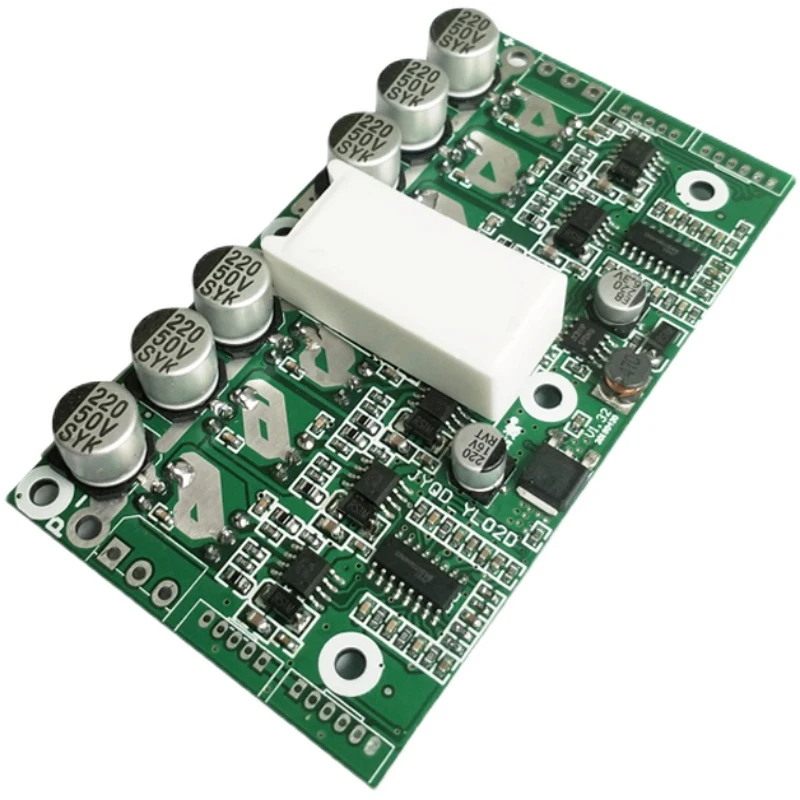

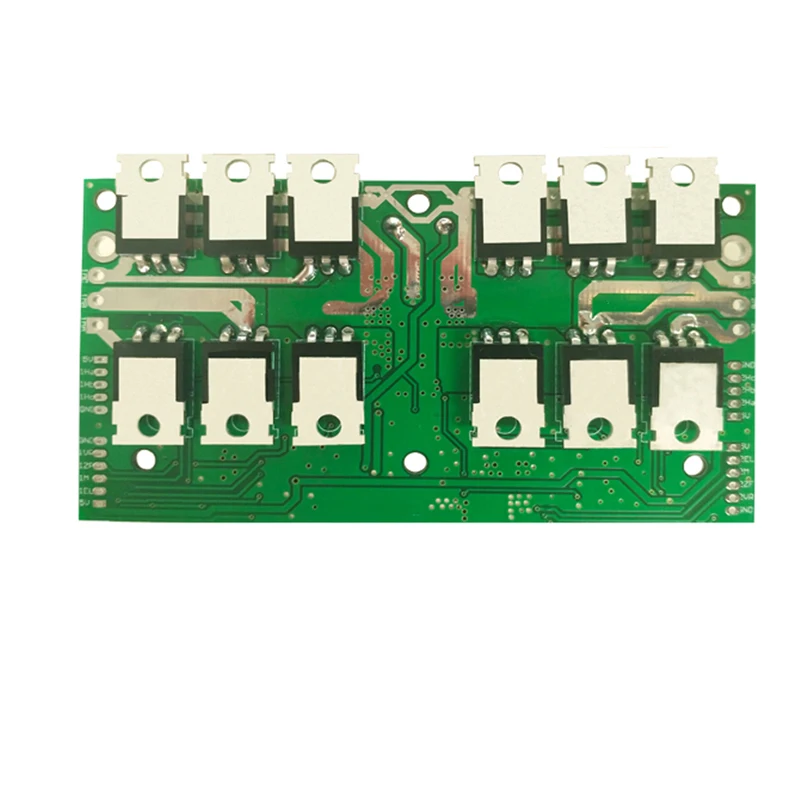

Placa de Controle Driver para dc Cadeira de Rodas Duplo Motor Único Chip Microcomputador Brushless Salão Elétrico Carro Brinquedo 12v

Opção de Compra e tempo de entrega

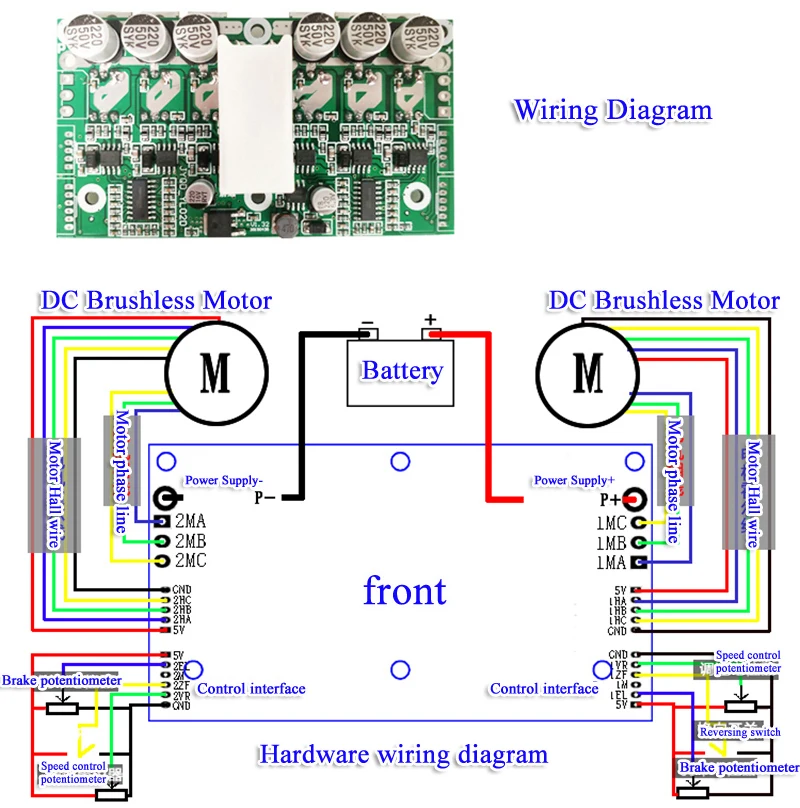

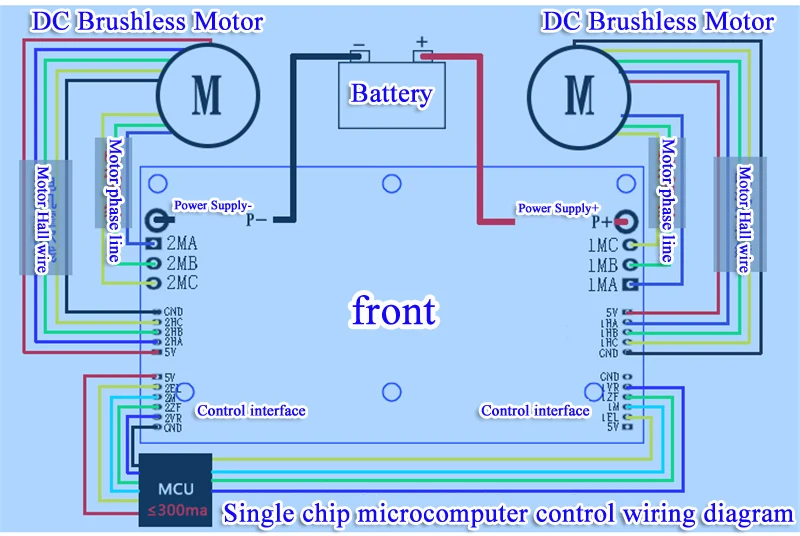

Sobre a proteção atual Função ABS Proteção de corrente constante Comutação sem impacto duro Descrição Do recurso: Pode conduzir o motor bidirecional, Pode ser controlado por canal único ou canais duplos com o mesmo sinal, Tem a função de travagem reativa, O circuito especial da liberação da proteção de carregamento do freio pode ser controlado pelo único microcomputador da microplaqueta, A fonte de alimentação 5v da placa de condução pode fornecer a corrente menos do que ou igual a 300ma para o único microcomputador da microplaqueta. Modelo do produto: yl02d Tensão de funcionamento: 12v-36v Corrente máxima: 30a (única corrente 15a) Potência máxima: 1080w (potência única 540w) JYQD-YL2D(8559): Nenhuma versão do fechamento (tipo direto do começo) regulamento de velocidade linear 0-5v, freio linear 0-5v; JYQD-YL2D (457e): Nenhuma versão do fechamento (tipo direto do começo) regulamento de velocidade linear 0-2.5v, freio linear 0-2.5v; JYQD-YL2D (99f2): Versão do fechamento (tipo seguro do começo) regulamento de velocidade linear 0-5v, freio linear 0-5v; JYQD-YL2D(8559): Versão do fechamento (tipo seguro do começo) regulamento de velocidade linear 0-2.5v, freio linear 0-2.5v. Nota: Versão bloqueada (tipo de início seguro), Depois de ligar, o regulamento de velocidade não é inválido. O método de liberação de regulação de velocidade redefinir não afeta o atual estado de regulação de velocidade, Os freios de reset, O estado de segurança pode ser liberado. Descrição da definição do porto da placa do motorista: Refira o diagrama da fiação para o lugar da relação da linha do motor, O porto da linha da fase do motor é o tamanho terminal padrão da instalação 3.96, O porto de fio do salão do motor e o porto de controle são tamanho terminal padrão da instalação 2.0. As definições dos portos de controlo 1 e 2 são as seguintes: GND: (Área controlada) VR: Porta de controle de velocidade, De acordo com especificações diferentes, a faixa de tensão é 0-2.5v e 0-5v respectivamente A frequência de pwm é 1khz-1okhz. ZF: Portas dianteiras e reversas, De acordo com o nível alto (5v) baixo (0v) para mudar para a frente e reverso (3.3v mcu precisa fazer a conversão de nível) M é a porta de saída da velocidade, Quando o motor gira, o terminal m vai pulso de saída, O número de pulsos por revolução está relacionado ao número de pólos EL: Freio do porto, De acordo com especificações diferentes, as escalas de tensão de travagem são 0-2.5v e o-5v respectivamente, O freio é linear e a força de travagem varia de 0% a 100%. De acordo com especificações diferentes, é também a porta de controle de bloqueio de segurança na versão com bloqueio de segurança, Depois de energizar (aliviando o bloqueio de segurança requer um sinal de pulso positivo, a largura do pulso de alto nível não é inferior a 10ms) a entrada do terminal do freio é mais de 1 v, em seguida, 10ms é transferido para ov, e o bloqueio de segurança é levantado. 5v: (5v fonte de alimentação do terminal de controle do motor 1) Fiação precauções: 1. o problema da seqüência de linha hall, Por favor ajustar de acordo com a seqüência de linha real, Você pode pedir ao serviço ao cliente para instruções de ajuste de seqüência de linha hall. A sequência de linha errada causará corrente excessiva, Rotação do motor é anormal, O regulamento positivo e negativo é anormal. Danos sérios causarão danos permanentes à placa de movimentação. 2. após a fiação, verifique se há solda falsa, Os 12 tubos de alimentação na parte de trás da placa da movimentação precisam ser isolados. Quando a potência é mais de 100w, é necessário adicionar dissipador de calor ou forçar a dissipação de calor.

1. Acionador do Motor – Origem : cn Origem

2. de Controle Driver para dc Brushless Salão – Certificado : ce

3. High Quality Renovação da Casa – tipo de Motor : Motor cc

4. Renovação da Casa – Nome da Marca : Shabeam

5. Elétrico Carro Brinquedo Cadeira de Rodas – Origem : cn Origem
