Placa de Expansão Modbus Canais Din Trilho Caixa Plc Módulo Relé Rs485 Protocolo Controle Remoto Inteligente Rtu 12v 10a 16

Modbus rtu 12v 10a 16 canais din trilho caixa plc placa de expansão módulo relé rs485 modbus rtu relé rtu protocolo controle remoto inteligente

Descrição:

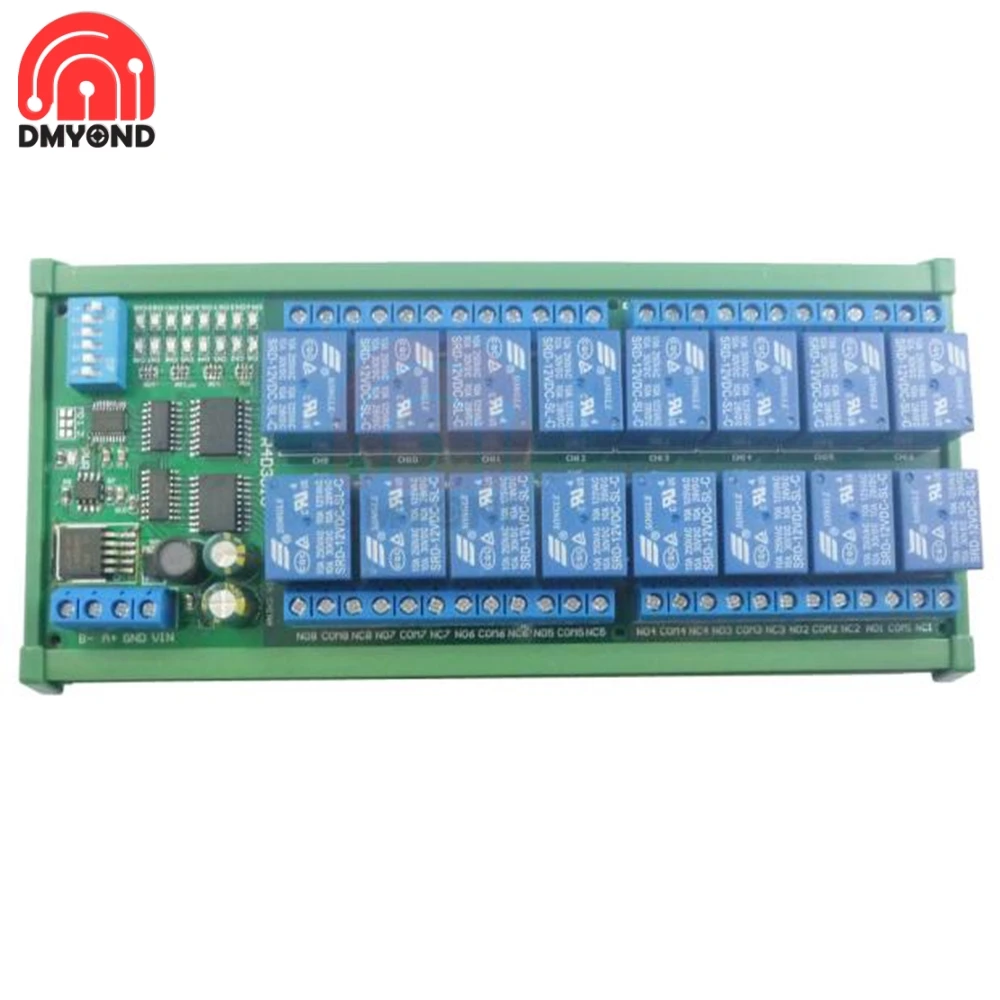

16CanalFerroviárioRS485 Relé Manual

FeatUres:

1: fonte de alimentação dc 12v

2: corrente de espera (todos os relés fechados) 13Ma, 1 relé aberto 41Ma, 2 relés abertos69Ma, 3 relés abertos95Ma, 4 relés abertos 122Ma, 5 relés abertos 148Ma, 6 relés abertos 174Ma, 7 relés abertos 198ma, 8 relés abertos 225MA. Etc

3: “abrir” “fechar” “momentâneo” “auto-bloqueio” “bloqueio” “atraso” 6 comandos

4: modo de duas instruções-controle:MODBUS RTUComando eEMComando

5: sob o comando “atraso”, o atraso máximo é de 255 segundos;

Sob o comando at, o atraso máximo é de 9999 segundos

6 comandos modbus podem ser feitos hiperterminal serial (assistente de série)OU”Modbus Enquete” Enter; em comandos pode ser feito hiperterminal serial (assistente de série) enter;

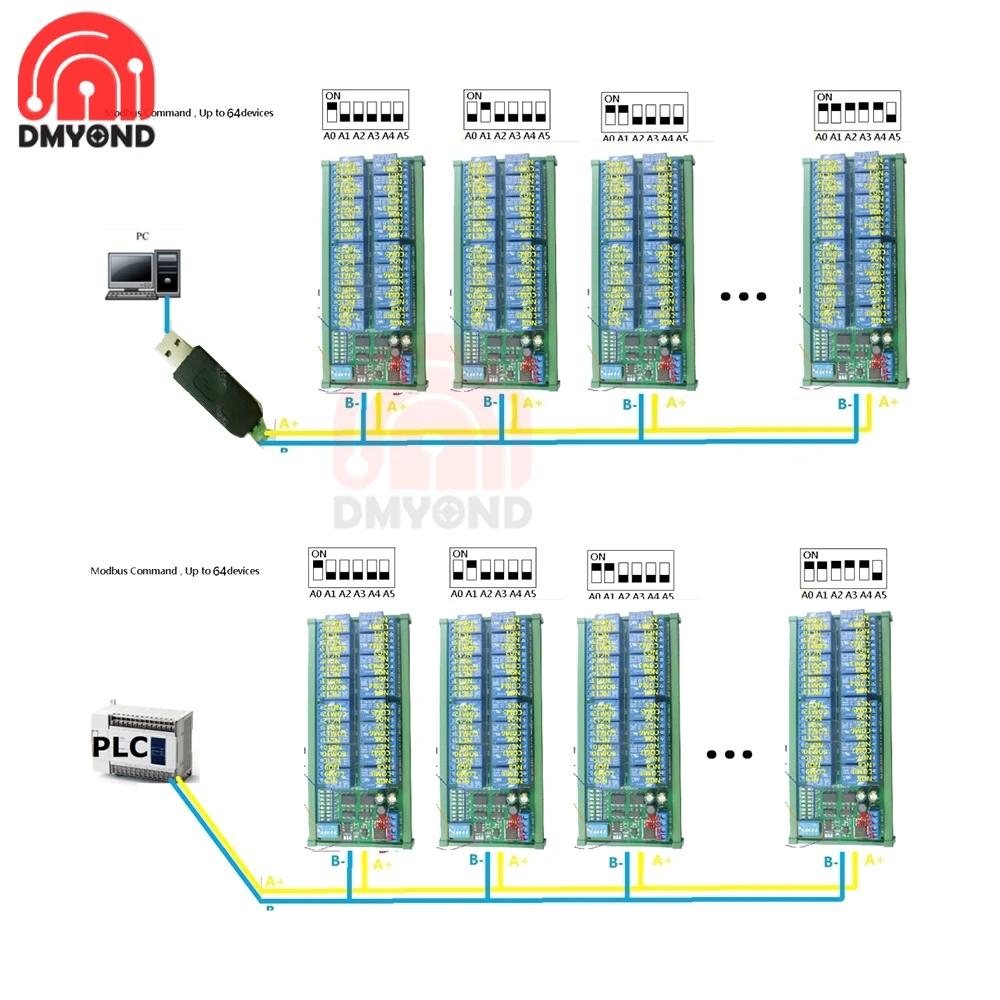

7 UNder o modo de comando modbus, ele pode suportar até 64 dispositivos em paralelo

8 A taxa de transmissão padrão é 9600bps. A taxa de transmissão pode ser selecionada através de jumpers: 2400 4800 9600 19200bps

9 Tamanho: 180*72*20mm (apenas placa pcb);184* 88*42mm (com caixa de trilho din)

10Peso:230G (apenas placa pcb);358g (com caixa de trilho din)

11Carga máxima: 10a/250vac, 10a/125vac, 10a/30vdc, 10a/28vdc, 10a/12vdc

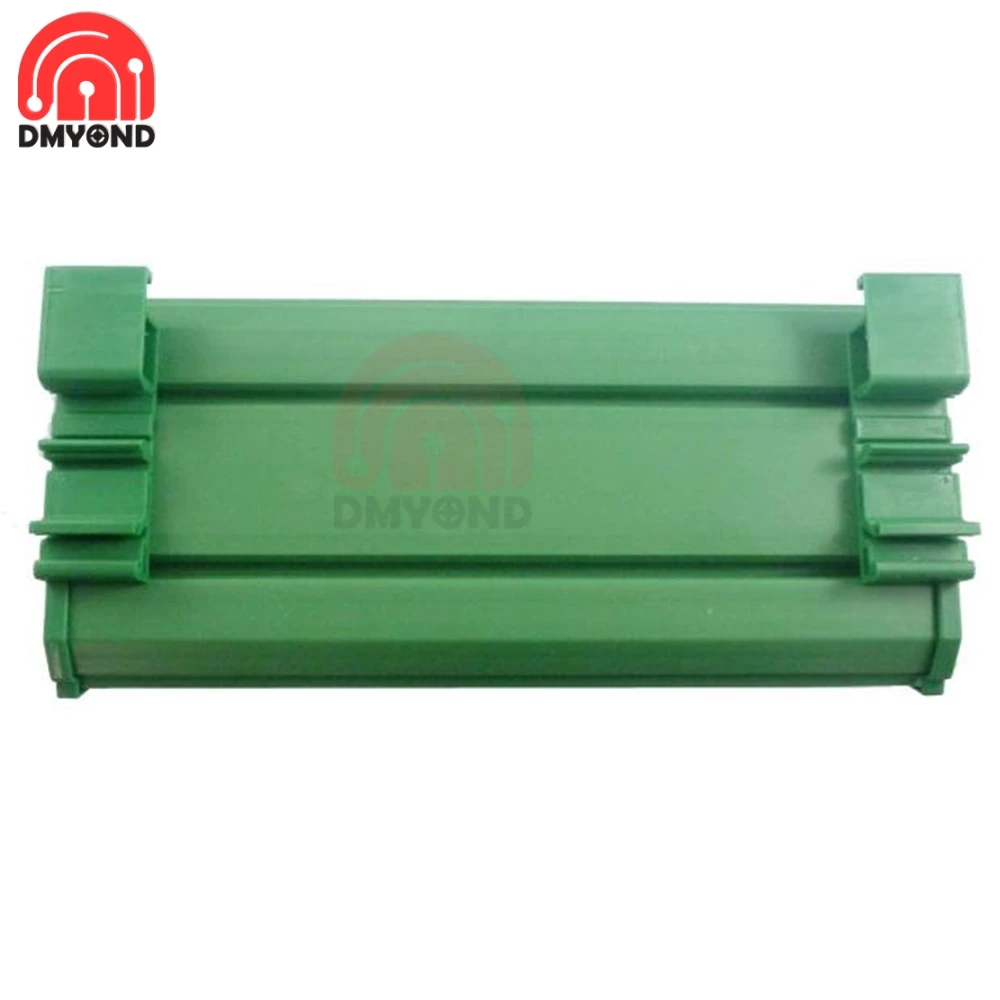

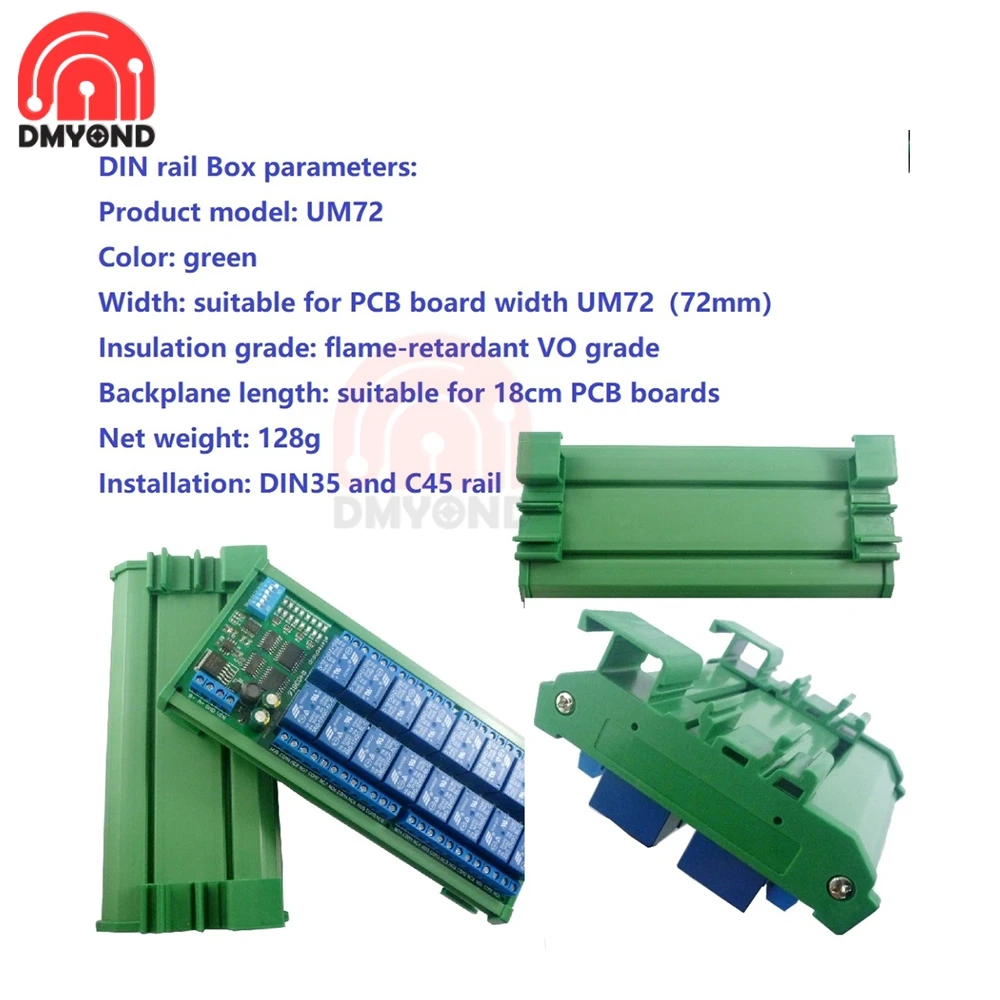

Parâmetros da caixa do trilho do ruído:

Modelo do produto: UM72

Cor: verde

Largura: apropriado para a largura um72 da placa do pwb(72mm)

Categoria da isolação: categoria retardadora de chama do vo

Comprimento do backplane: apropriado para 180 MM placas PCB

Peso líquido:128G

Instalação: DIN35 e C45 ferroviário

Glossário:

Não: contato normalmente aberto do relé

Com: contato comum do relé

Nc: contato normalmente fechado do relé

Aberto: sem conexão com, nc desconectar com

Fechar: sem desconexão com, conexão nc com

Momentâneo: digite o comando momentâneo, o rreceiverRElay está aberta, atraso de 0.5 segundos depois,RElay é Fechar;

Alternar: digite o comando de alternância, o rreceiverRElay está aberto, digite o comando de alternânciaNovamente,RElay é Fechar;

Travado: digite o comando travado canal 1, o canal receptor 1 está aberto, o canal 2 está próximo.

Digite o comando travado canal 2 o canal receptor 2 está aberto, o canal 1 está próximo.

Digite o comando travado canal 3 o canal receptor 1 está próximo, o canal 2 está próximo.

Atraso: digite o comando de atraso, o rreceiverRElay está aberto, atraso de0-9999Segundos(MODBUSO comando é de 0-255 segundos depois,RElay é Fechar;

Durante o atraso, meter oFecharComando, feche imediatamente o relé

EscravoIDA0-A5 é o escravo queIDVocê pode escolher 64 escravo diferenteID.

Sob o modo de comando modbus, o id escravo deve estar correto

1 Esta versão tem 2 modos de comando, modbus rtu comando e no comando.2 O comando padrão é o comando modbus rtu, compatível com versões mais antigas.

3 Alterne para o comando at, dando um curto-circuito na almofada m0.

4 A taxa de transmissão padrão é 9600bps. Você também pode selecionar a taxa de transmissão encurtando as almofadas m1 e m2.

Descrição do comando, por favor consulte “16Relé commamd do trilho rs485 do canal”

Aplicações típicas:

1 ao controlar um módulo, você pode usar a instrução moduls rtu ou a instrução at. No modo de comando, o interruptor de discagem (endereço escravo) é inválido e só pode controlar um módulo de cada vez.

Modbus modo de comando (hex)Você pode controlar uma variedade de maneiras: controle terminal hiper serial (necessidade de adicionar manualmente o crc), controle de software de pesquisa modbus (software automaticamente adicionar o crc), plc ou controle de processo mcu

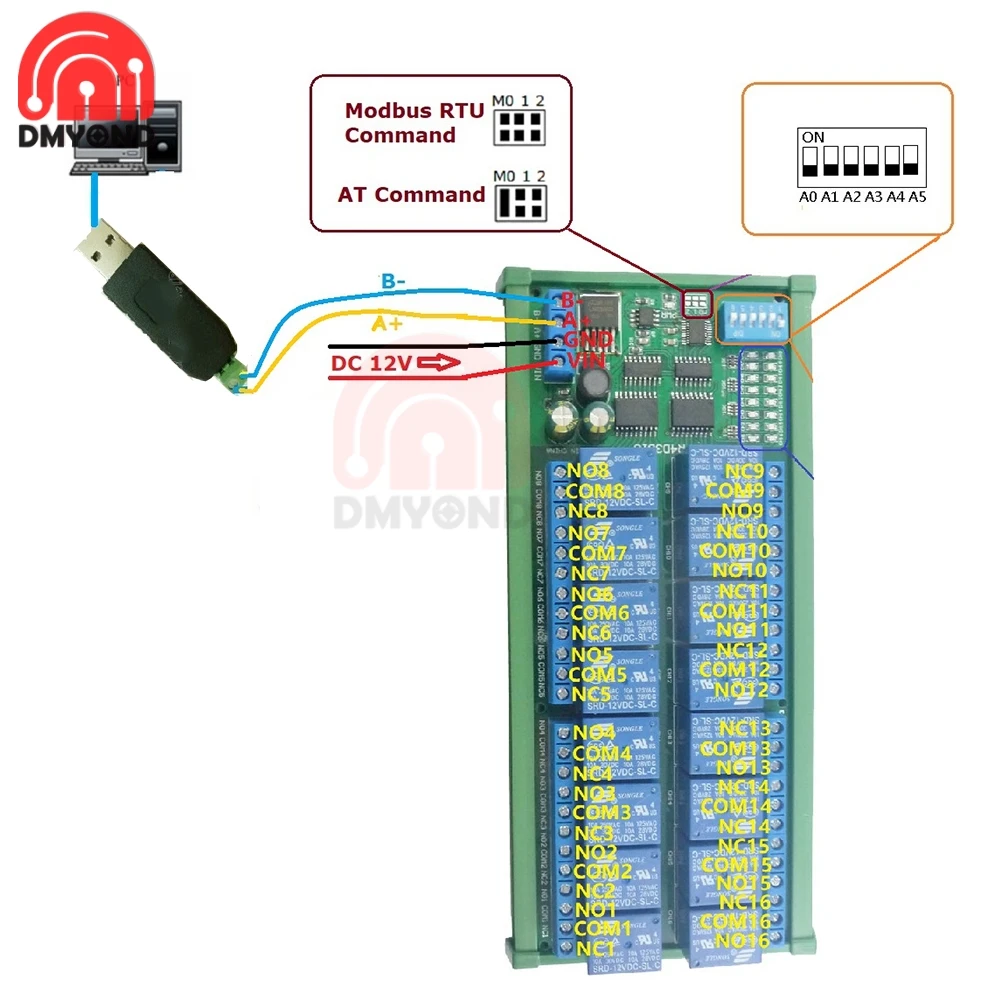

Diagrama de fiação:

1 Circuito de controle dc 12v, diagrama de fiação abaixo. “Carga” pode ser câmera, luzes led, ventiladores, motores e outros equipamentos dc 12v

2 DC 1-11Circuito de controle de 0vac 85-265v, diagrama de fiação abaixo (nota: se não carga dc 12v, precisa de outra fonte de alimentação dc 12v). “Carga” pode ser luzes led, ventiladores, motores luzes, luzes fluorescentes, aquecedores de água solar e outros equipamentos ac dc
