Placa de Núcleo Stm32f373 Stm32f373cct6 Sistema Microcontrolador Cortexm4 Placa Desenvolvimento
Original price was: R$ 1.022,21.R$ 971,10Current price is: R$ 971,10.
DÚVIDAS?
Envie um email para:
Peças P AR Condicionado
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Origem | CN (origem) |
| Tipo | Peças de AR Condicionado |
Modname = ceditor
Esta placa de núcleo stm32f373cct6 já converteu vrefsd +, vddsd, vsssd analógico-para-parâmetros de conversão digital
Teste o pino de alimentação, vrefsd +, vddsd estão conectados a 3.3v por padrão, vsssd está conectado ao gnd por padrão, se
Para usar outra fonte de alimentação de referência, você pode desconectar o ou resistor na parte de trás da placa de núcleo para alterar a fonte de referência.

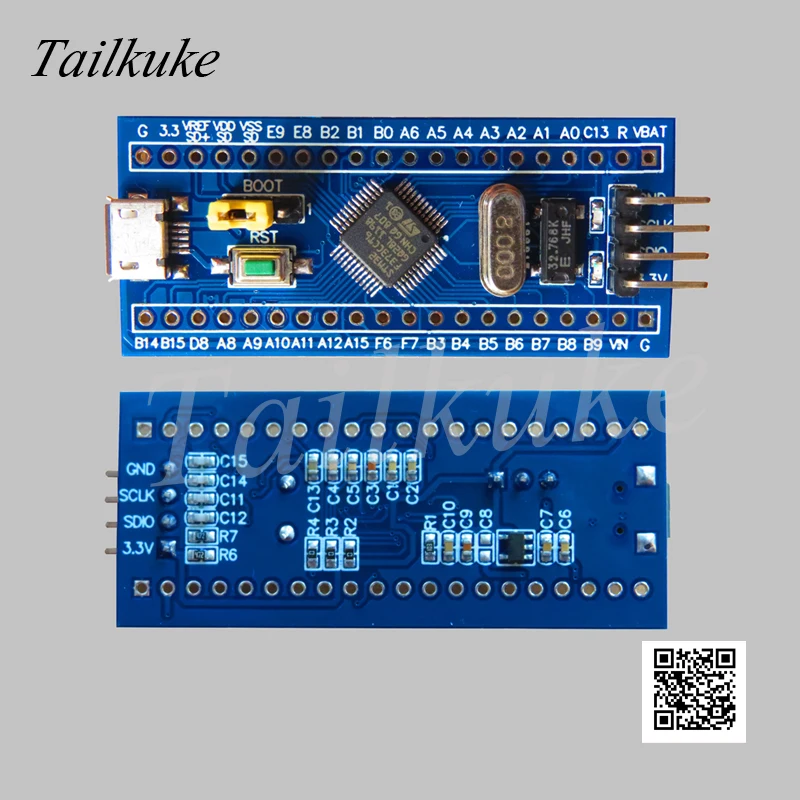

Este produto é uma placa de núcleo de ARM-Cortex-M4 baseada na microplaqueta stm32f373cct6.
1. a placa de núcleo fornece o circuito mais básico para o funcionamento normal do chip stm32f373cct6, incluindo externo
Circuito de cristal de alta velocidade (8mhz), circuito de gerenciamento de energia (me6211c33m5g), interface de depuração (swd
Modo), circuito de seleção de inicialização, etc.
2. a placa de núcleo fornece acesso a todos os recursos de porta disponíveis, incluindo todos os recursos de porta de i/o e parâmetros de conversão analógico-para-digital.
Examine recursos do pino da fonte de alimentação, redefinir recursos do porto do i/o, inicialização selecionar recursos do porto, etc.
3. a placa do núcleo fornece um diodo emissor de luz da monitoração de energia (pwr _ led) e um indicador running da microplaqueta (com
Controle do pino pc13 em stm32f373cct6, tal como o pino pc13 se o pino é escasso,
Basta desligar o pc13 _ led);
4. método da fonte de alimentação:
5. você pode optar por fornecer energia através da placa de núcleo. A interface usb-micro a bordo;
6. conecte à relação de swd para a fonte de alimentação através do equipamento de depuração (2.7v-3.6v);
7. conecte à porta correspondente a 5v de tela de seda (5v-12v) através da fonte de alimentação externa;
8. não é recomendado usar vários métodos de fonte de alimentação ao mesmo tempo, fonte de alimentação cruzada é fácil de causar curto-circuito da placa de núcleo ou depurador.
Muito mau!
9. a fim de salvar o volume da placa de núcleo, a placa de núcleo fornece swd programa de download / debug interface, suporta jlink,
ST-LINK, daplink e outro modo sw de depurador comumente usado para depuração e download do programa;
10. a placa de núcleo fornece o oscilador de cristal relógio rtc, e leva a interface de energia necessária pelo rtc (placa de núcleo
Camada de tela de seda “vbat” pino correspondente);
11. 11. A placa do núcleo fornece um botão de reset para que os usuários restaurem convenientemente durante a comissão do dispositivo
(Além disso, o pino de reset também é conduzido para fora, e a camada de tela de seda da placa de núcleo “r” corresponde ao pino)
12. 12. A vantagem principal da placa de núcleo é fornecer aos usuários as necessidades rápidas da implantação do projeto e o máximo possível
Os recursos internos do chip, por isso não adicionamos quaisquer módulos que o usuário não pode usar na placa de núcleo
Apreender recursos com os usuários e verdadeiramente experimentar o valor “núcleo” da placa de núcleo.
13. todos os pinos da placa de núcleo são conduzidos para fora através dos furos da linha com um passo de 2. 54mm, correspondendo à linha de 2. 54mm de pinos
Fornecido para livre, boot selecionar pino e swd programa de download / debug interface foram soldadas por padrão;
1. tamanho pequeno, a área da placa de núcleo stm32f373cct6 é de 53.34mm * 22.86mm (ie
2100mil * 900mil);
1. Peças de Eletrodomésticos
2. Peças para Ar-condicionado
A fim de garantir uma boa experiência para os clientes, nossa loja irá especificar diferentes características do link de teste para diferentes módulos, e estritamente implementar antes da expedição, os pontos de teste deste produto são os seguintes:
1. teste de alimentação, incluindo teste de tensão de alimentação e teste de led;
2. use a interface swd para baixar e testar a placa de núcleo stm32f373cct6;
3. teste de continuidade de conduta em todos os pinos de placa de núcleo stm32f373cct6.
