Regulação da Velocidade para a Frente e Controlador Reverso da Placa do Motorista para o Motor 500w Dc12v 24v 36v 15a

Opção de Compra e tempo de entrega

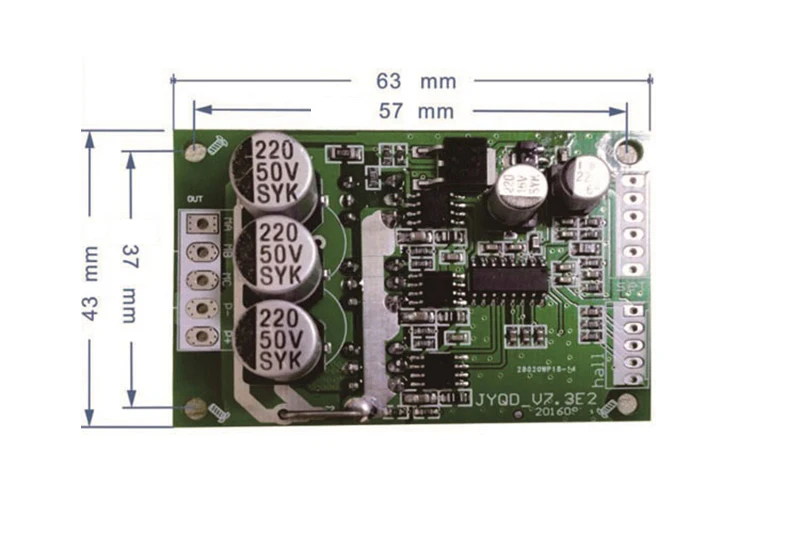

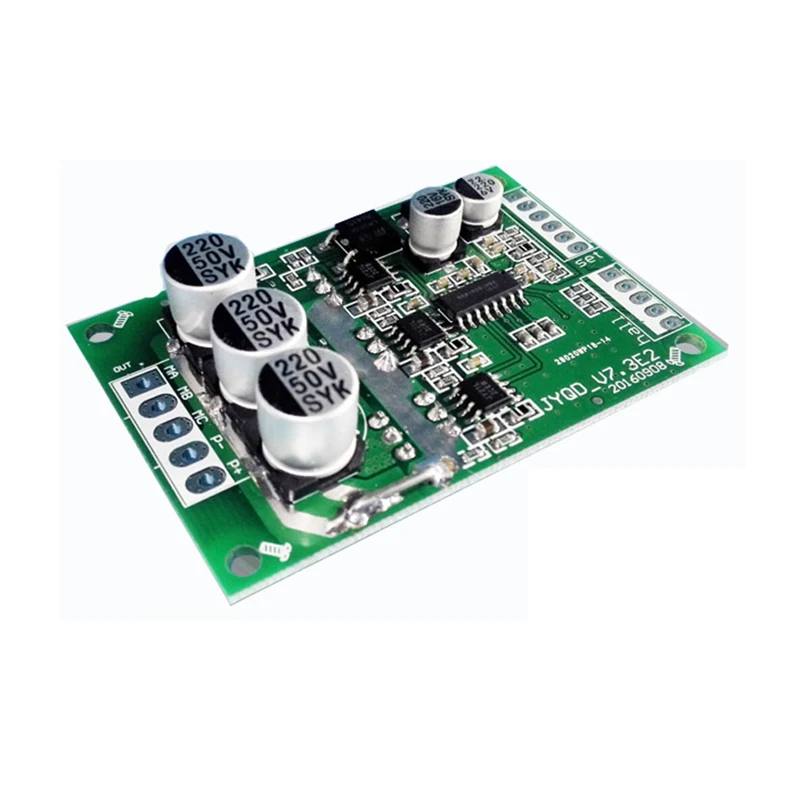

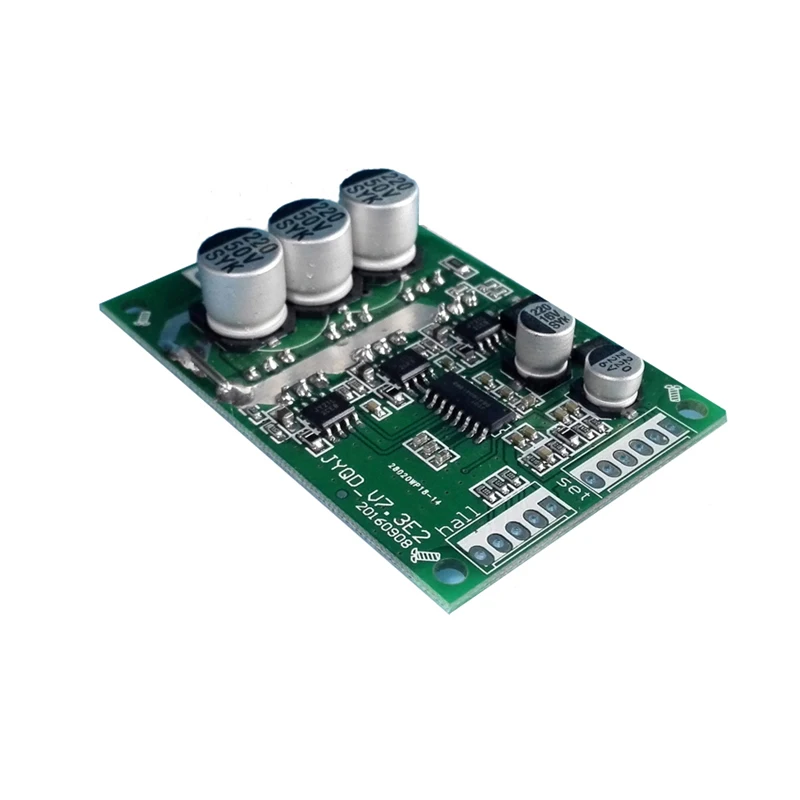

Modelo do produto: 7.3e2 Tensão de funcionamento: 12v-36v Corrente de trabalho: 1515a Potência de condução: ≤ 500w Tensão de regulação de velocidade: 0.1v-5v Temperatura de trabalho: – 40 — — 80 Chip de características: Tensão de funcionamento: 4.5v-5.5v Temperatura de trabalho: – 4085 Modo de condução: SPWM Controle de direção: para frente/reverso Mudança suave direção: sim Sinal de velocidade: Sim Proteção contra sobrecarga: Sim Circuito fechado atual: sim Movimentação atual constante: sim Proteção bloqueada do rotor: sim Função de início lento: sim Regulação de velocidade: linear Unidade de modo duplo: com/sem hall Motor adaptável: nenhum motor hall/motor hall O tempo de início lento pode ser dividido em 1s, 3s e 10s Tecnologia especial: função de partida segura da condição de trabalho completa Chip de vantagens: Jy01 é um ic especial para a movimentação e o controle sem escova do motor da c.c. Tem as vantagens da aplicação conveniente, circuito periférico simples, baixo custo, modo de movimentação spwm, baixo nível de ruído, alta eficiência, qualidade estável, suporte técnico perfeito, e foi reconhecido pela maioria dos engenheiros eletrônicos e amplamente utilizado em vários campos. Âmbito de aplicação: Todos os tipos de ventiladores sem escova da c.c., bombas de água sem escova da c.c., cortadores do gramado, scooters, carros do equilíbrio, robôs, instrumentos científicos e equipamento, bombas de combustível do automóvel, janelas elétricas, ajuste bonde do assento, ventiladores de ar condicionado, ajuste de espelho retrovisor elétrico, eletrodomésticos como aspiradores de pó, ar condicionado, Equipamento de aquecimento de água, brinquedos infantis high-end, aviões modelo, modelos de carro, modelos de navio, etc. também são amplamente utilizados em ferramentas à mão ampla aplicação, tais como a máquina de moer, broca de mão elétrica, máquina de gravura, chave de fenda elétrica e assim por diante. 5v: tensão de saída 5v; El: permita a porta de controle; (Conectado a 5v/suspenso é operação, conectado ao gnd é parada); Sinal: porta de saída de pulso de velocidade; (A velocidade de rotação de uma revolução é igual ao número de pólos multiplicados por 3)), que não pode ser suspensa; Z/f: porta de controle de inversão do motor (Conectado a 5v em uma direção e gnd em uma direção); Vr: porta de controle da velocidade do motor (Regulamento linear da velocidade da entrada 0.1v-5v da tensão análoga ou regulamento da velocidade do sinal da entrada pwm (acima de 1khz)); GND: Terra. Descrição do porto de holl: 5v: conectado ao pólo positivo do salão do motor Ha: conectado ao sinal do salão do motor Hb: conectado ao sinal do salão do motor Hc: conectado ao sinal do salão do motor Gnd: conectado ao pólo negativo do salão do motor Porta Out Descrição: MA: Conectado ao motor u/ma MB: Conectado ao motor v/mb MC: Conectado ao motor com mc P-: Pólo negativo da porta de entrada de energia P +: Pólo positivo da porta de saída de potência (12v — 36v) Se for usado dentro de 60w, não há necessidade de adicionar o dissipador de calor, Se a potência exceder 60w, o dissipador de calor deve ser adicionado, Sem dissipador de calor, a eficiência é reduzida, A temperatura excessiva pode causar danos permanentes! A área do dissipador de calor depende do ambiente de trabalho, (A área de superfície recomendada da dissipação de calor é mais de 200 centímetros quadrados)! Ao instalar o dissipador de calor, certifique-se de prestar atenção ao isolamento dos seis tubos mos na parte de trás, Sem isolamento, Causará danos permanentes na placa de acionamento! Recomenda-se adicionar graxa de silicone condutora térmica em ambos os lados da folha de isolamento ao adicionar folha de isolamento!

1. High Quality Renovação da Casa – Nome da Marca : Shabeam

2. Renovação da Casa – Origem : cn Origem

3. da Placa do Motorista para o Motor – Certificado : ce

4. 500w Dc12v 24v 36v 15a Regulação da – tipo de Motor : Motor cc

5. Cheap Acionador do Motor – Nome da Marca : Shabeam

6. Acionador do Motor – Origem : cn Origem
