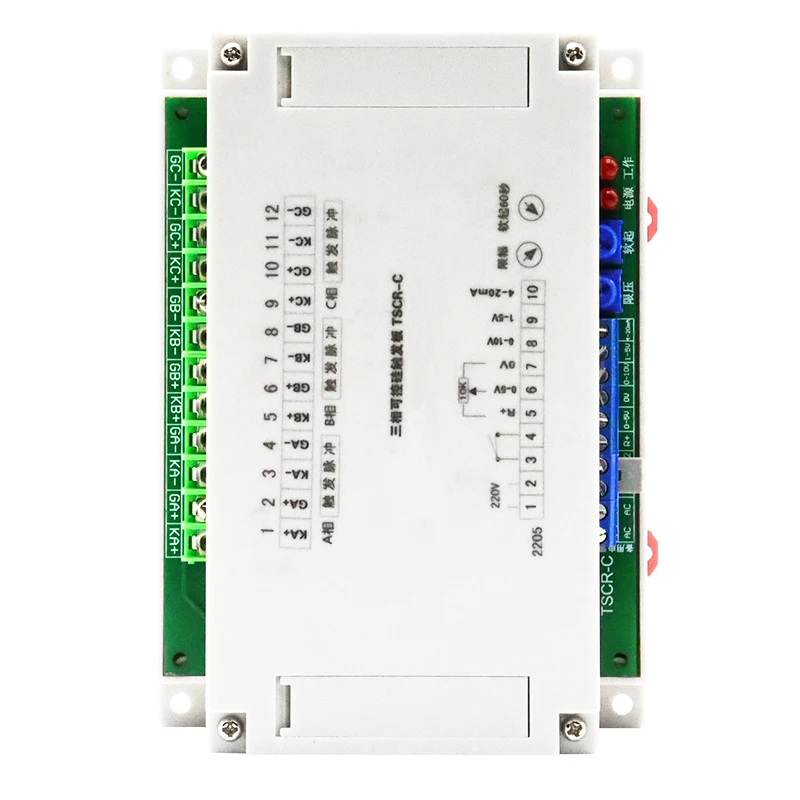

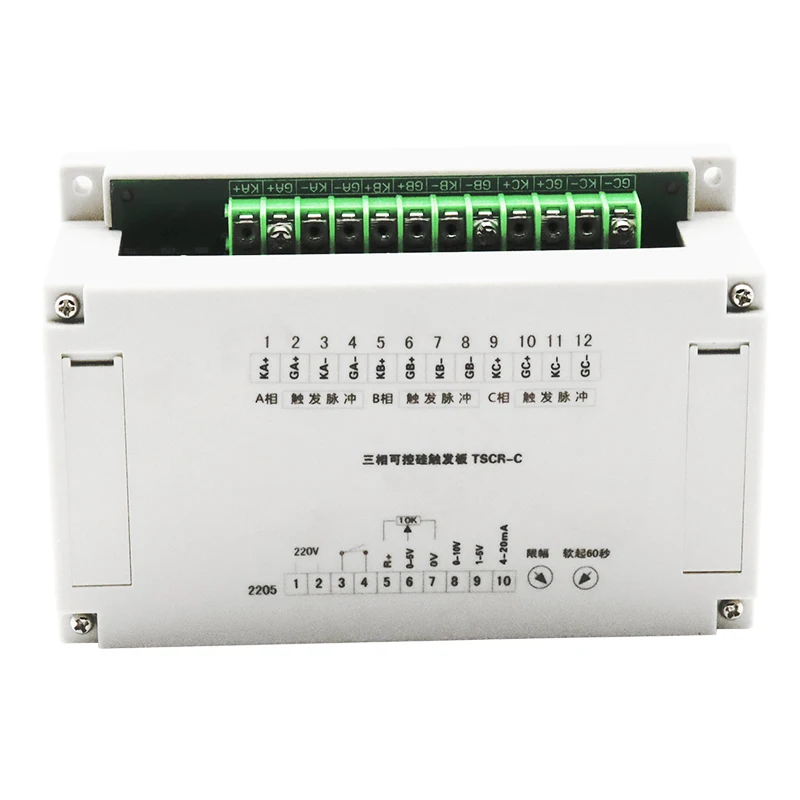

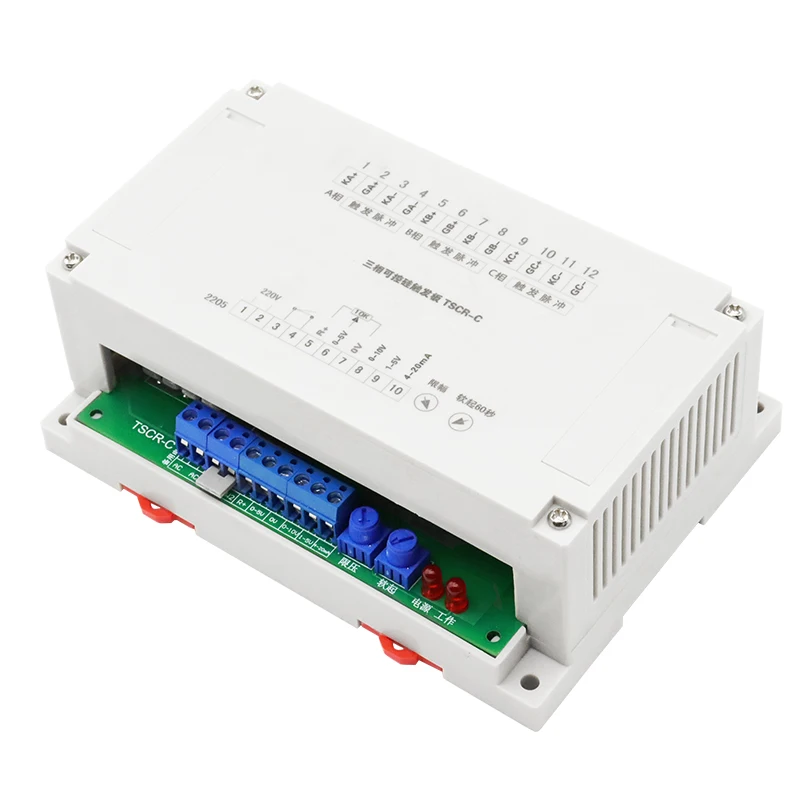

Regulação Trifásica da Potência da Placa do Disparador do Tiristor e Regulamento da Tensão Tscr-c Thyristor Fase-deslocamento Começo Macio

Type1: fonte de alimentação livre do viés de 380v

Type2: 380v viés power independente

Type3: 220v viés power independente

Por favor, selecione o modelo desejado!!!

Descrição

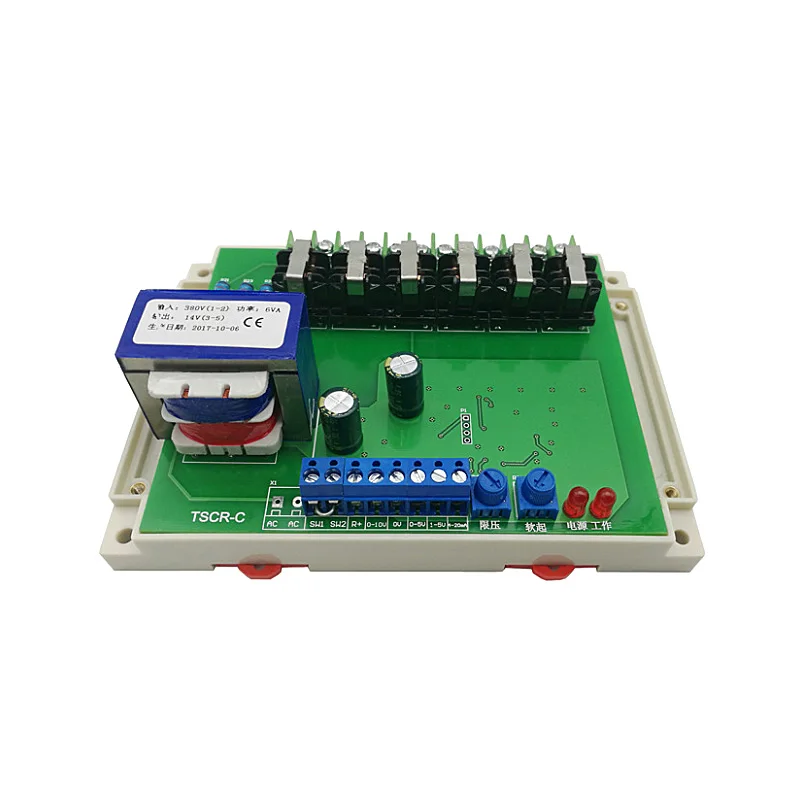

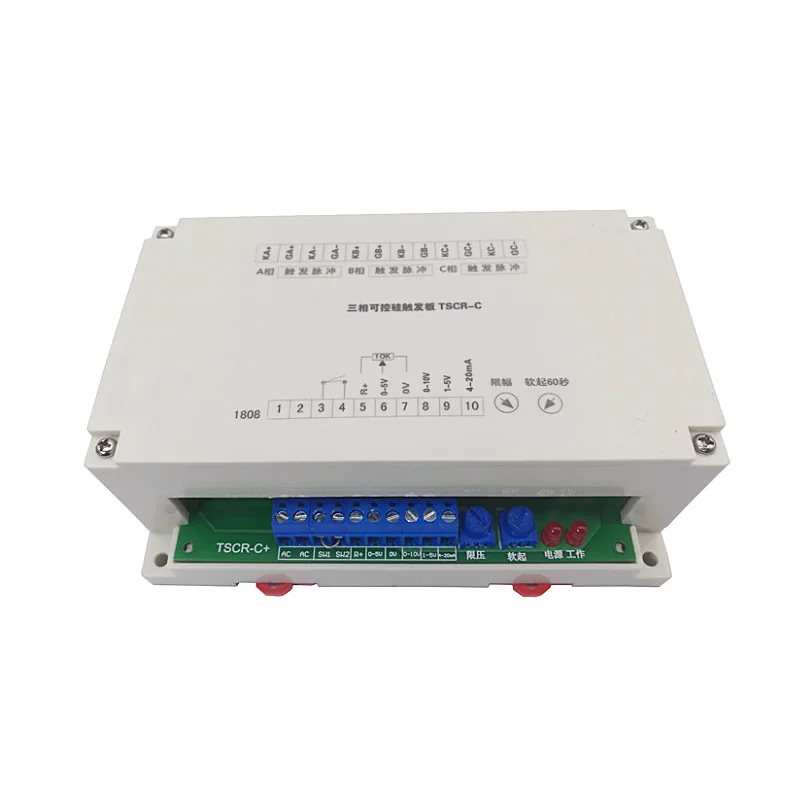

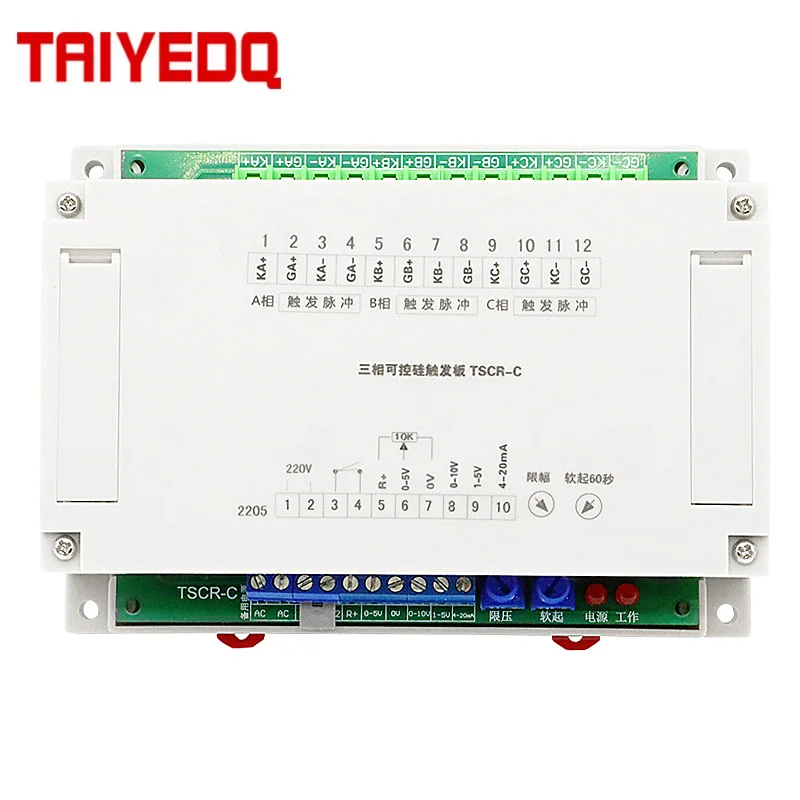

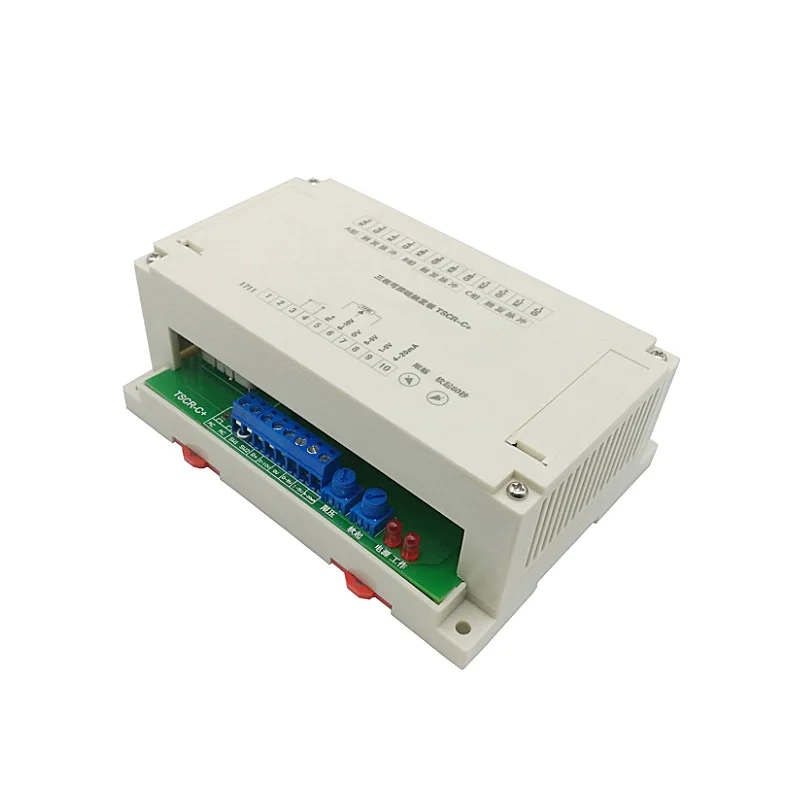

A placa trifásica do disparador do tiristor é produzida resumindo e aperfeiçoando a experiência da aplicação do campo por muitos anos, e é composta do circuito integrado do disparador, do amplificador operacional, do transformador do pulso e de outras unidades. Pode ser usado conjuntamente com vários instrumentos automatizados sem interferência ao instrumento, e também pode ser controlado manualmente por um potenciômetro externo. Tais como o regulamento da velocidade do motor da c.c., o regulamento da tensão, o carregamento, etc. os usuários podem conectar tiristor ordinário ou tiristor bidirecional, usado principalmente para carga resistiva pura trifásica, carga indutiva trifásica ou controle preliminar do transformador trifásico, tal como a haste do carbono do silicone, haste do molibdênio do silicone, fio da resistência, etc., Pode igualmente ser usado para o retificador completo-controle trifásico da completo-ponte tem as vantagens do acionamento seguro, da operação estável e do uso flexível.

Âmbito de aplicação

1. retificador controlável universal: apropriado para eletrólise, galvanoplastia, carregamento, corrente constante e dispositivos retificadores controláveis de regulação de tensão

2. mudança do regulamento da tensão artigo: apropriado para o controle resistivo ou indutivo trifásico da tensão da carga da c.a. e da temperatura

3. eletrólise química: apropriado para retificadores controláveis de alta corrente em indústrias químicas e de fundição

4. carregamento e descarga: apropriado para o dispositivo de carregamento e descarga da bateria

5. regulação da velocidade do motor dc: apropriado para o dispositivo de regulação da velocidade do motor dc

6. excitação do gerador: apropriado para o dispositivo síncrono da excitação do motor

7. excitação do motor: apropriado para o dispositivo da excitação do motor

8. começo macio do motor: apropriado para o dispositivo macio do começo do tiristor do motor da c.a.

9. regulação da velocidade do motor: regulamento da velocidade do motor do torque (os motores comuns não podem regular a velocidade)

Parâmetros técnicos principais da placa trifásica do disparador da fase-mudança do tiristor

1. microcomputador único importado de alto desempenho é usado como controle, com equilíbrio trifásico alto, boa simetria de forma de onda, pequeno componente dc, boa linearização, alta precisão de controle e operação estável.

2. tensão de trabalho larga. A tensão da linha de trabalho da entrada pode ser tão baixa quanto 4% da tensão avaliado, e sua precisão do controle é basicamente inalterada.

3. alta potência de disparo, pode acionar diretamente o tiristor 3000a (corrente de disparo abaixo 300ma)

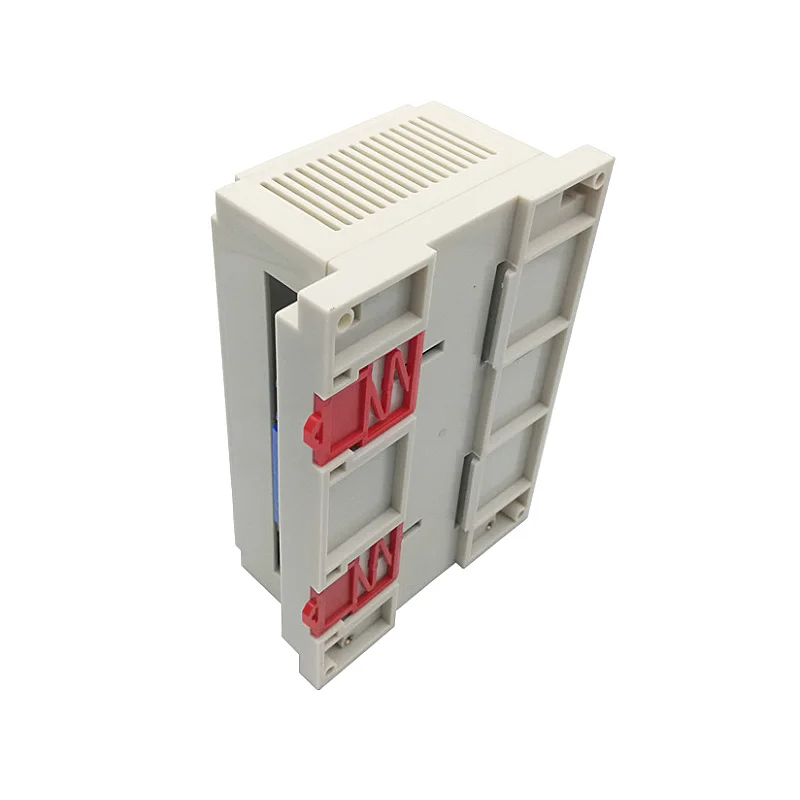

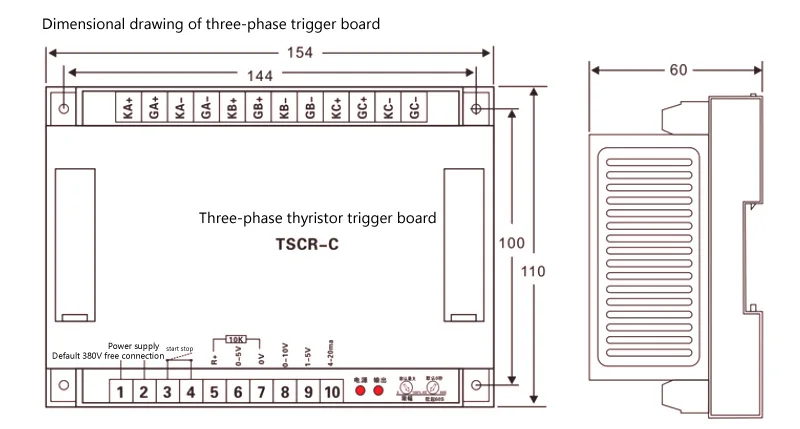

4. fonte de alimentação de viés independente, 200v, 380v opcional (padrão embutido 380v), fiação simples, fácil manutenção. Dimensões: 100mm (l) * 83mm (w) * 50mm (h)

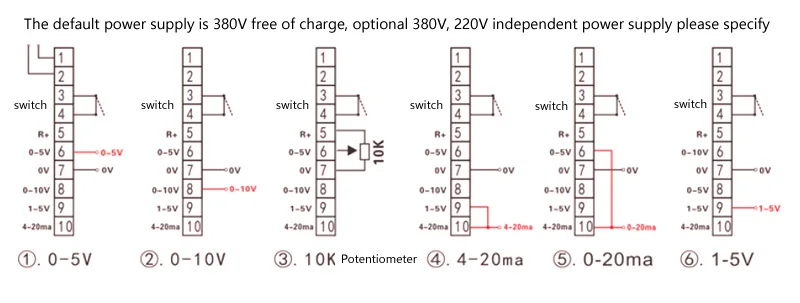

5. vário sinal de controle de entrada: DC4-20mA, DC1-5V, DC0-10V, potenciômetro 10k

6. com começo macio ajustável em 60 segundos, o limite máximo de tensão é ajustável.

7. freqüência compatível: 45-65hz

8. o design revisado é novo e original, sem transformador síncrono externo e sem restrições de seqüência de fase

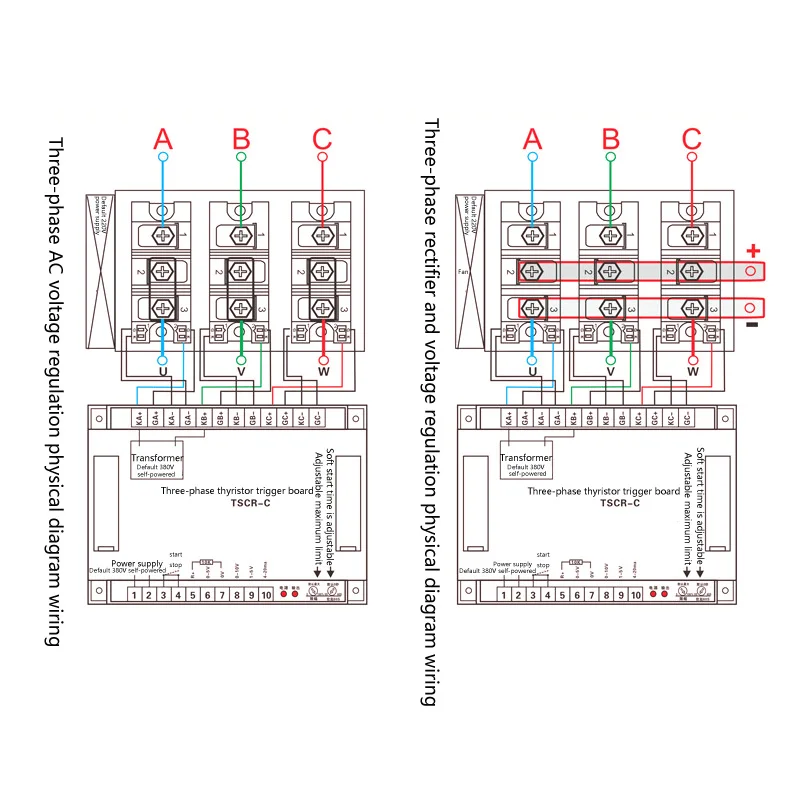

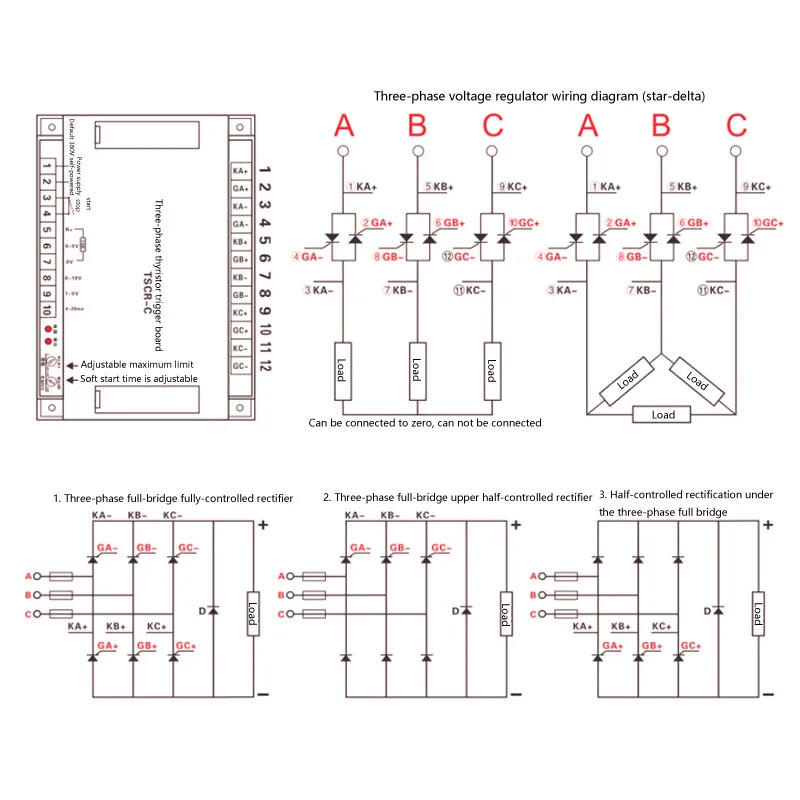

9. pode ser aplicado ao regulamento trifásico da tensão do anti-paralelo do silicone 6, ou à retificação completa-controlada trifásica do 6-silicone, e a uma placa trifásica semi-controlada dedicada do retificador

10. o circuito principal e o circuito de controle são totalmente isolados, seguros e confiáveis.

11. O módulo integrado trifásico do disparador da fase-mudança fornece sinais de controle para cargas da c.a. e da c.c. O módulo é projetado com microcomputadores de chip único, com boa simetria trifásica (<5%) e grande corrente de gatilho. É apropriado para qualquer gatilho do tiristor e pode ser realizado para toda a carga. Ajuste Stepless. Pode realizar motores ac e dc, começo macio e regulação de velocidade. Para o regulamento preliminar da tensão do transformador, máquina de soldadura, controle de temperatura, excitação, galvanização, tratamento da água, regulamento da velocidade do motor do torque, etc.

Solução de problemas

1. a luz indicadora de energia não está ligada, pode ser que não haja fonte de alimentação e o chip não está funcionando. A luz de trabalho está desligada, e pode não haver nenhuma fonte de sinal vindo dentro.

2. não há saída do gatilho g pino, primeiro confirme se a carga está conectada, e você não pode testá-lo sem a carga.

3. a saída do sinal analógico (4-20ma, 0-10v, 1-5v) não é ajustável, primeiro confirme se a carga está conectada, não pode ser testada sem a carga, você pode primeiro usar o potenciômetro: 10k, depuração manual

4. não há saída do tiristor. Ao confirmar que outras linhas estão conectadas bem, verifique ka + kb + kc +, que é a linha de detecção de limite de 380v. O multímetro mede 380v, se não, é invertido.
