Relé de Proteção da Tensão da Falha Trifásica da Sequência de Fase Seting da Tensão Relé de Proteção Digital

Opção de Compra e tempo de entrega

Geral

DGK-04F relés de controle de tensão são projetados para bloquear as falhas trifásicas das cargas que surgem da rede.

Uso e Princípio De Funcionamento

Faça as conexões do dispositivo de acordo com o esquema de conexão. Para ajustar o conjunto de alta tensão: valor que verifica o valor da tela à esquerda, ajuste o valor desejável do botão (u>). Uma vez que você mover o botão, definir valor será exibido. Para ajustar o conjunto de baixa tensão: valor que verifica o valor da tela à esquerda, ajuste o valor desejável do botão (u<). Com a ajuda do botão, o ajuste é o valor de exibição no visor esquerdo. 4 segundos depois, os displayers mostram valores de tensão. Uma vez que o dispositivo é energizado, em primeiro lugar os valores ajustados pré-são exibidos e 2 segundos mais tarde os valores de tensão aparecem. Quando as fases de r, s e t estão entre os valores ajustados da tensão, o diodo emissor de luz do relé (para fora) está ligado e o contato (2-3) fechado. Se qualquer entre fase-fase é sobre o valor ajustado de alta tensão, ele mantém por 3 segundos (fixo) e então relé (para fora) led é desligado, erro de alta tensão (u>) led está ligado e contato (2-3) aberto. Qualquer que seja o valor de tensão fase-fase é alto, sua tela pisca, contato (2-3) aberto. Quando os valores da tensão declinam 5v abaixo do valor ajustado, ele mantém para o tempo ajustado do botão (t) e então o diodo emissor de luz do relé (para fora) está ligado, erro de alta tensão (u>) led está desligado e contato (2-3) fechado. Se alguma fase-fase declina abaixo do valor ajustado da baixa tensão, ele retém para o tempo ajustado (t) e o diodo emissor de luz do relé (para fora) está desligado, erro de baixa tensão conduzido (u <) está ligado e contato (2-3) aberto. Qualquer que seja o valor de tensão fase-fase é baixo, sua tela pisca, contato (2-3) aberto. Quando os valores da tensão inclina 5v acima do valor ajustado, ele mantém para o tempo ajustado do botão (t) e então o diodo emissor de luz do relé (para fora) está ligado, erro da baixa tensão conduzido (u <) está desligado e contato (2-3) fechado. A proteção da fase está disponível em DGK-04F/DGK-04PF. Quando a sequência de fase é invertida ou perda de fase, contato (2-3) aberto e seqüência de fase de erro (x1) led está ligado.

Manutenção

Desligue o dispositivo e libere das conexões. Limpe o tronco do dispositivo com um cotonete. Não use nenhum condutor ou químico Pode danificar o dispositivo. Certifique-se de que o dispositivo funciona após a limpeza

Avisos

Por favor, use o dispositivo de acordo com o manual. Não use o dispositivo em molhado. Inclua um interruptor e um disjuntor na montagem. Coloque o interruptor e o interruptor perto do dispositivo, operador pode Chegar facilmente. Marque o interruptor e o disjuntor como liberando a conexão para o dispositivo.

Especificações

Tensão de funcionamento (un). : 3x380v ac Freqüência de operação ……. : 50/60Hz. Potência De operação …………… : <6VA Temperatura de operação .. : -20 °c ..... + 55 °c Alta tensão (u>) ………… : 400v-460v Baixa tensão (u <) .............. : 230v-360v Esperando (t)....................... : 0,1sec - 10sec. Exibição .................. : 3x 3 dígitos 9mm display e leds Medição de Precisão... : ± % 1 Tipo de conexão .............. : Terminal de conexão Contato 5a: 5a/250v ac (carga resistiva) Diâmetro do cabo ................. : ² 2,5mm Peso ................................ : Max. 220gr. Tamanhos do Furo do painel ................ : 91x91mm Montagem ........................... : Vertical montado em O painel ou montado no trilho do ruído Altitude de funcionamento .......... : <2000 metros

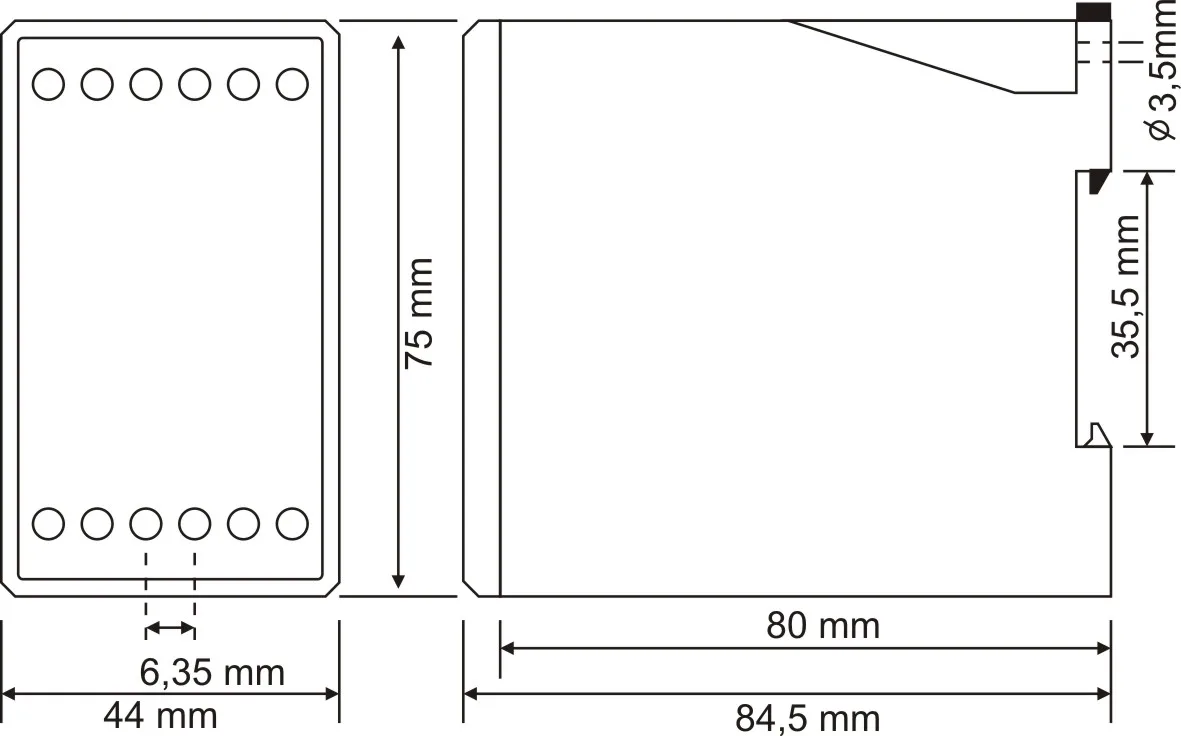

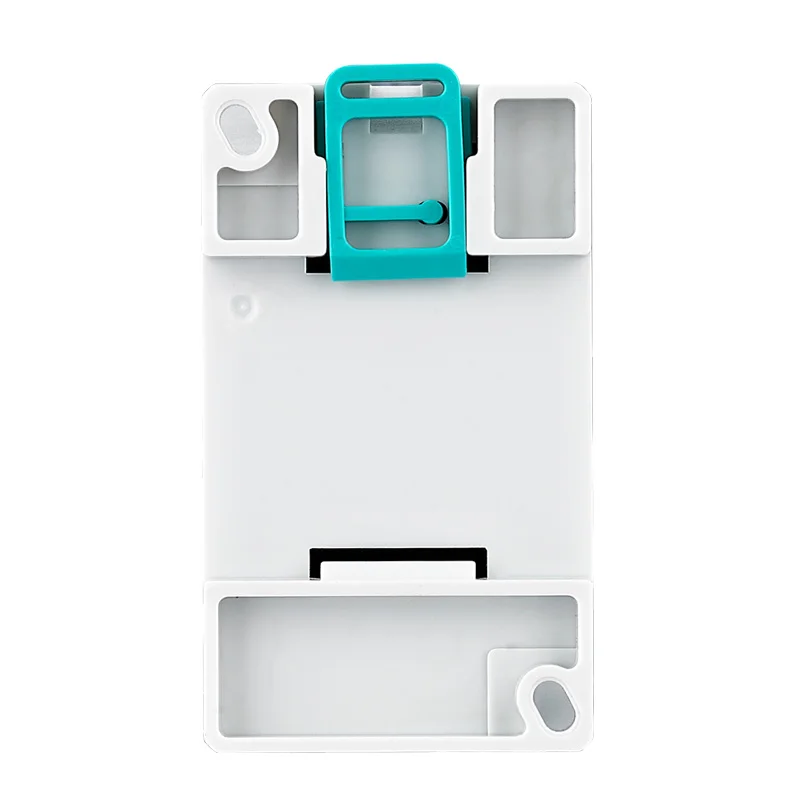

Dimensões

1. High Quality Renovação da Casa – Cutomizado : Sim

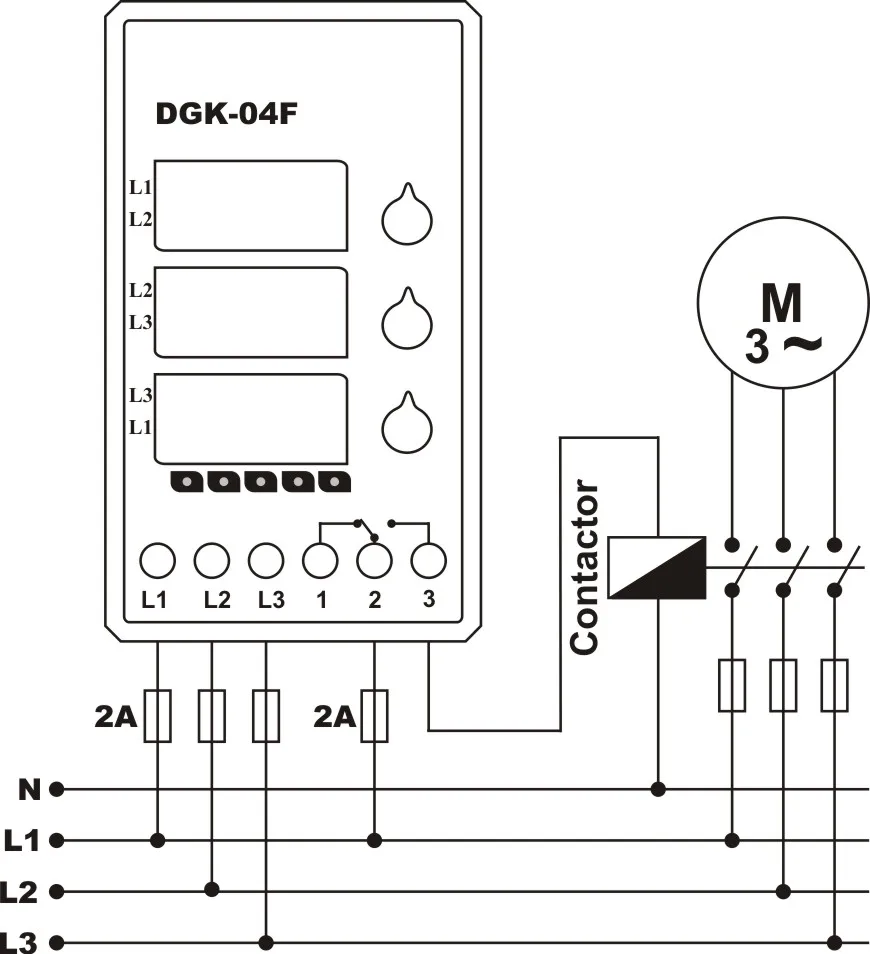

Diagrama de conexão

2. Renovação da Casa – Teoria : Relé de Tensão

3. Trifásica da Sequência de Fase Seting da – Nome da Marca : Samwhadsp

4. High Quality Renovação da Casa – Protection Item 4 : Phase Sequence
