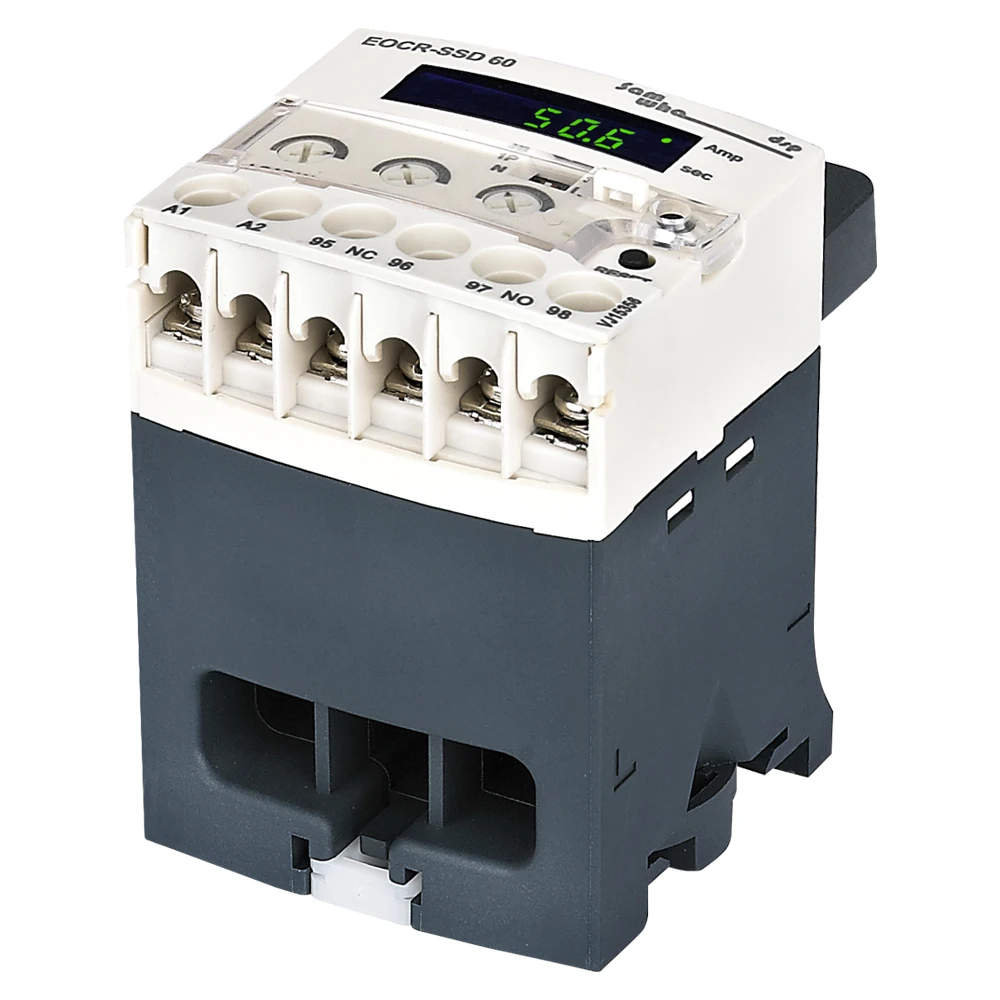

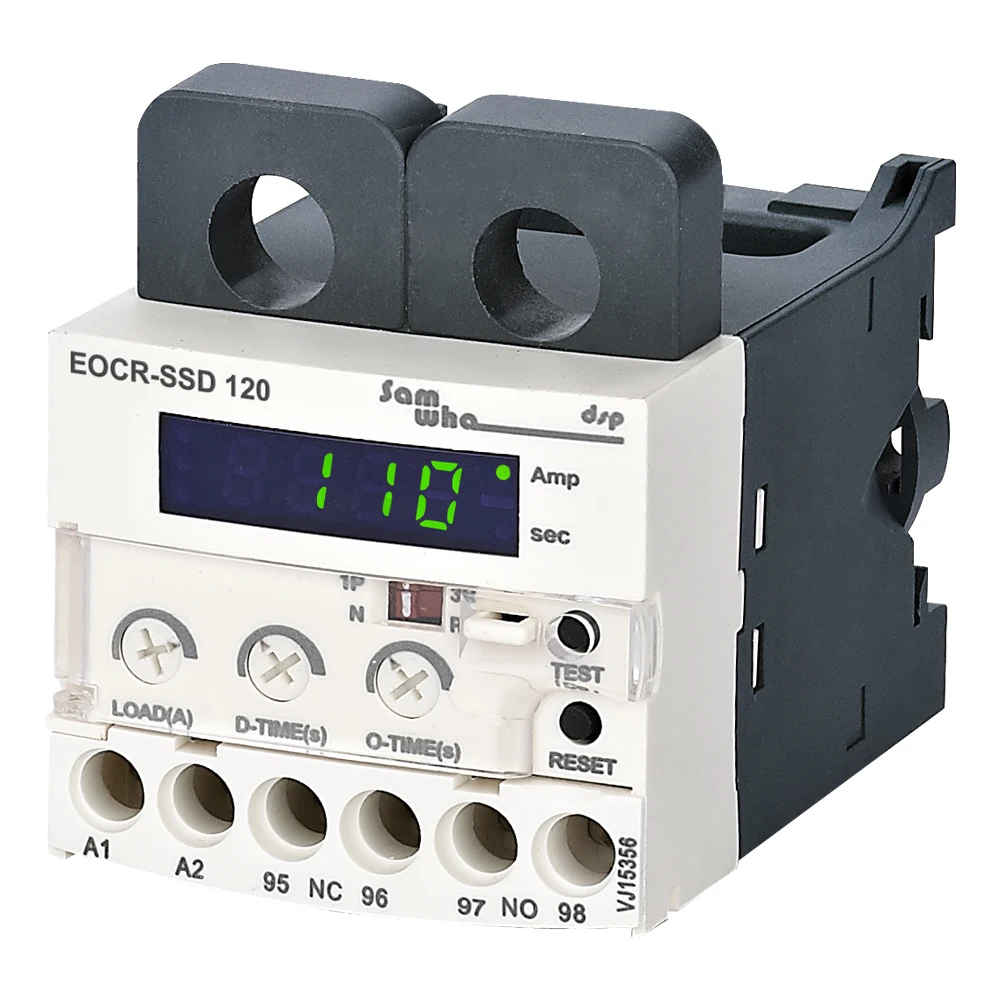

Relé de Sobrecarga Protetor do Motor Eletrônico Digital Térmica Eocr-ssd Un: 180-260vac

Opção de Compra e tempo de entrega

Características

¦ Design compacto Overload sobrecarga/perda de fase/proteção bloqueada do rotor Display exibir com precisão a corrente de trabalho (a corrente mais alta de l1 e l3) através do painel frontal display led When quando a viagem ocorre, a causa é exibida na janela do diodo emissor de luz Protection proteção de perda de fase (3 segundos) Application aplicação conveniente: uso seletivo de monofásico (1p) e trifásico (3p) pelo interruptor do mergulho. Output saída de contato opcional [à prova de falhas (n)/à prova de falhas (r)]: simplifique o ajuste do estado de contato Installation fácil instalação devido ao trilho do ruído e à montagem do painel

Usado para

-Eletromotor induzido de baixa tensão (nível 600v) Relé de proteção -Break-down relógio relé atual -Substituição alternativa para o relé existente

Protetcion

Item de proteção que opera (viagem) tempo Sobre-corrente = O-TIME Perda de fase = 3 segundos. Rotor bloqueado = após d-tempo (corrente de funcionamento> 200% da corrente ajustada)

Conjunto

Depois que a instalação é concluída as configurações da seguinte forma. Botão de ajuste: D-TIME (tempo de atraso) definir dois a três segundos mais longo do que o tempo de partida do motor. Botão de ajuste: O-TIME (tempo de execução de sobrecorrente) definir menos do que o tempo de resistência do motor com sobre-corrente. Botão ajustado: carga (corrente nominal) ajustada sobre 110% da corrente nominal do motor de menos de 120% de sua corrente de funcionamento

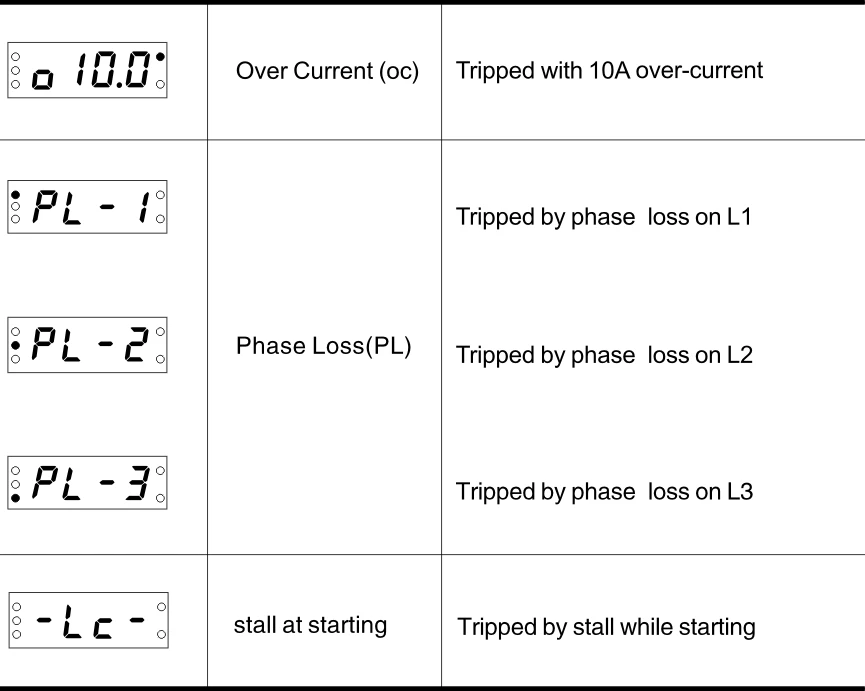

Causa de viagem Indicação

2. Renovação da Casa – Teoria : Relé Térmico

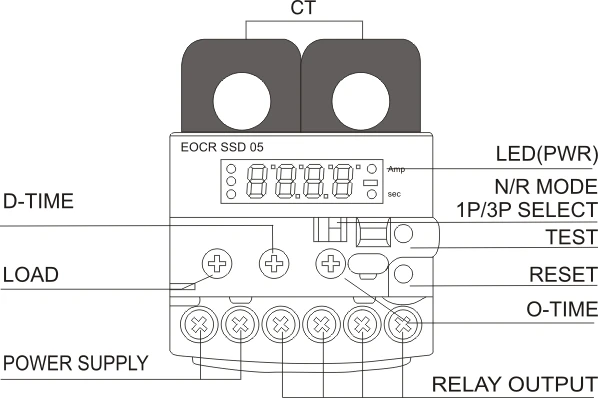

Menu de configuração

2. Renovação da Casa – Teoria : Relé Térmico

Especificações

Faixa de corrente ………… : Type05) 0.5-6A Type30) 3-30A Type60) 5-60A TYpe120) 10-120A Type600) use um externo Ct (5a secundário) sobre 120a com tipo 05. Tensão de funcionamento (un). : Type220) 180-260VAC Freqüência de operação …. : 50/60Hz Potência De operação ……….. : <2W Temperatura de funcionamento: -20 · · · · · + 55 Esperando (t)...................... : D-time 1-30s O-tempo 1-10s Assimetria Conjunto ............. : % ± 5 Contato ......................... : 5A 250VAC Carga Resistiva Diagramas de conexão .. : Trilho do ruído de 35mm (d) ou Painel (P)

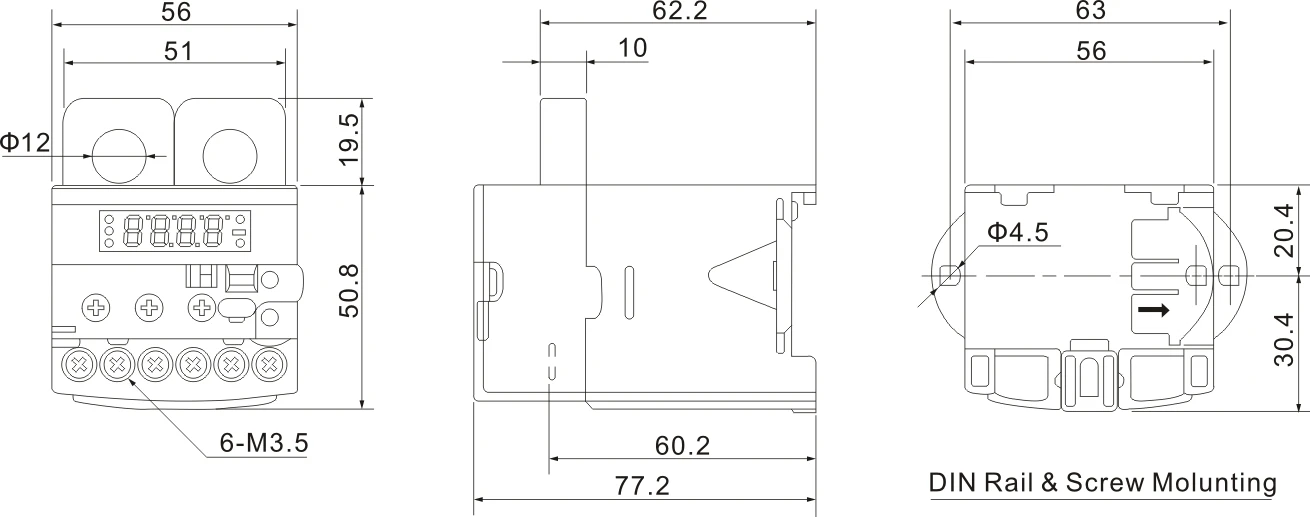

Dimensões

3. Un: 180-260vac Relé de Sobrecarga Eletrônico Digital – Origem : cn Origem

Construção

4. Cheap Relés – Nome da Marca : Samwhadsp

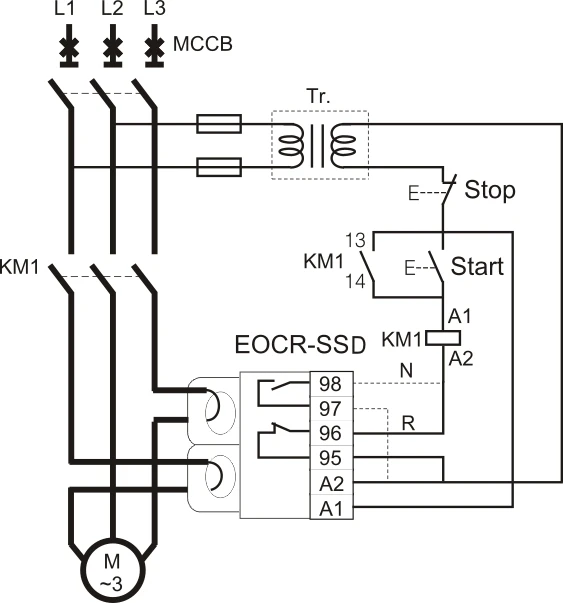

Diagrama de conexão

5. Protetor do Motor Relé de Sobrecarga Térmica Eocr-ssd – Model : Eocr-ssd
